직렬 포트 케이블 배선
이 섹션의 지침에 따라 직렬 포트 모듈의 케이블 배선 방법을 알아보십시오.
주
직렬 포트 케이블은 아래 그림과 같이 연결하십시오. 케이블이 시스템 I/O 보드(DC-SCM)를 가로질러 배선되지 않았는지 확인하십시오.

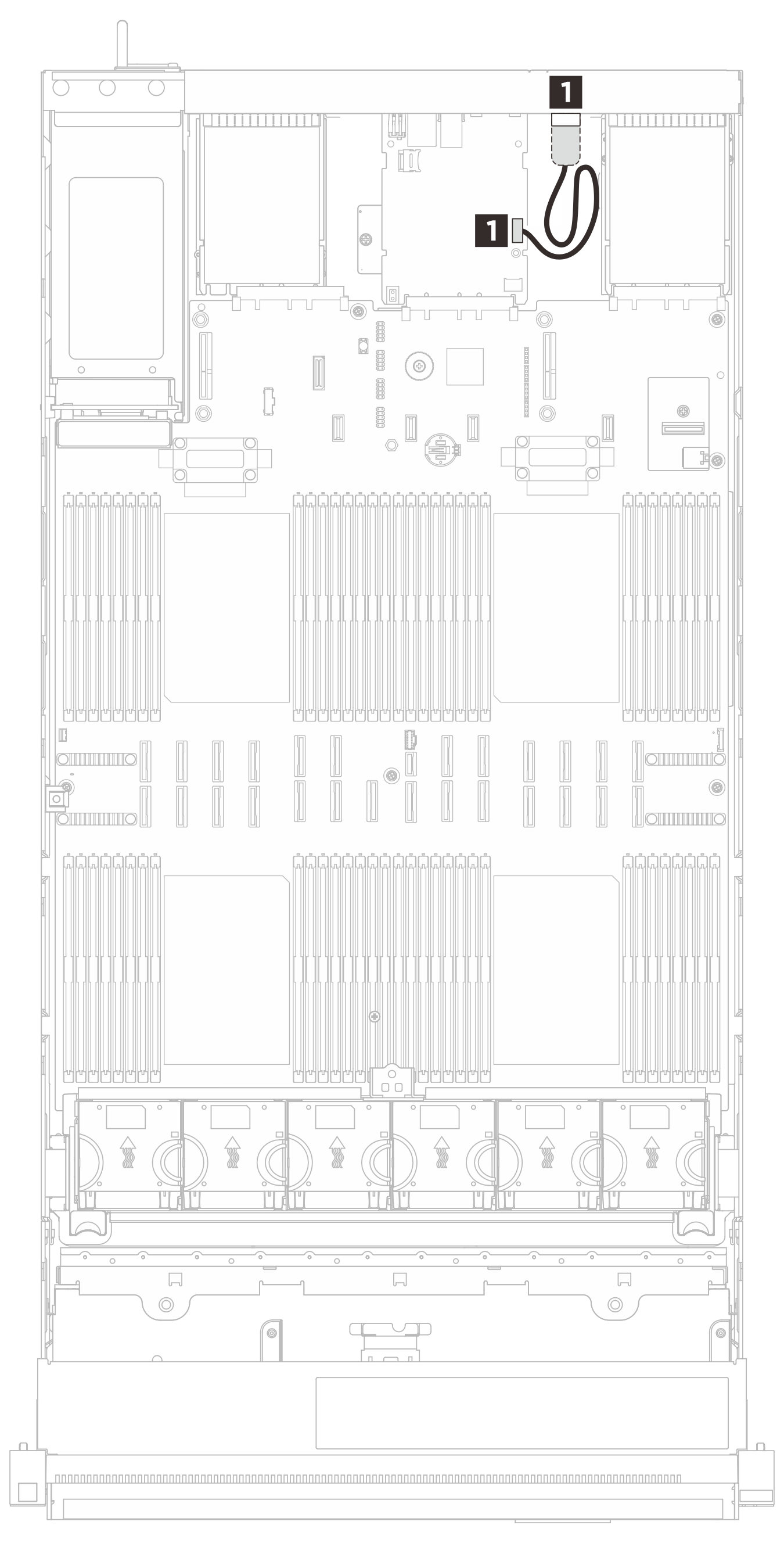

그림 1. 직렬 포트 모듈의 케이블 배선
| 케이블 | 에서 | 끝 |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 직렬 포트 커넥터 | 1 직렬 포트 모듈 |
