シリアル・ポートのケーブル配線
シリアル・ポート・モジュールのケーブル配線方法については、このセクションの説明に従ってください。
注
シリアル・ポート・ケーブルを次の図のように配線します。ケーブルがシステムI/Oボード (DC-SCM) を通って配線されていないことを確認します。

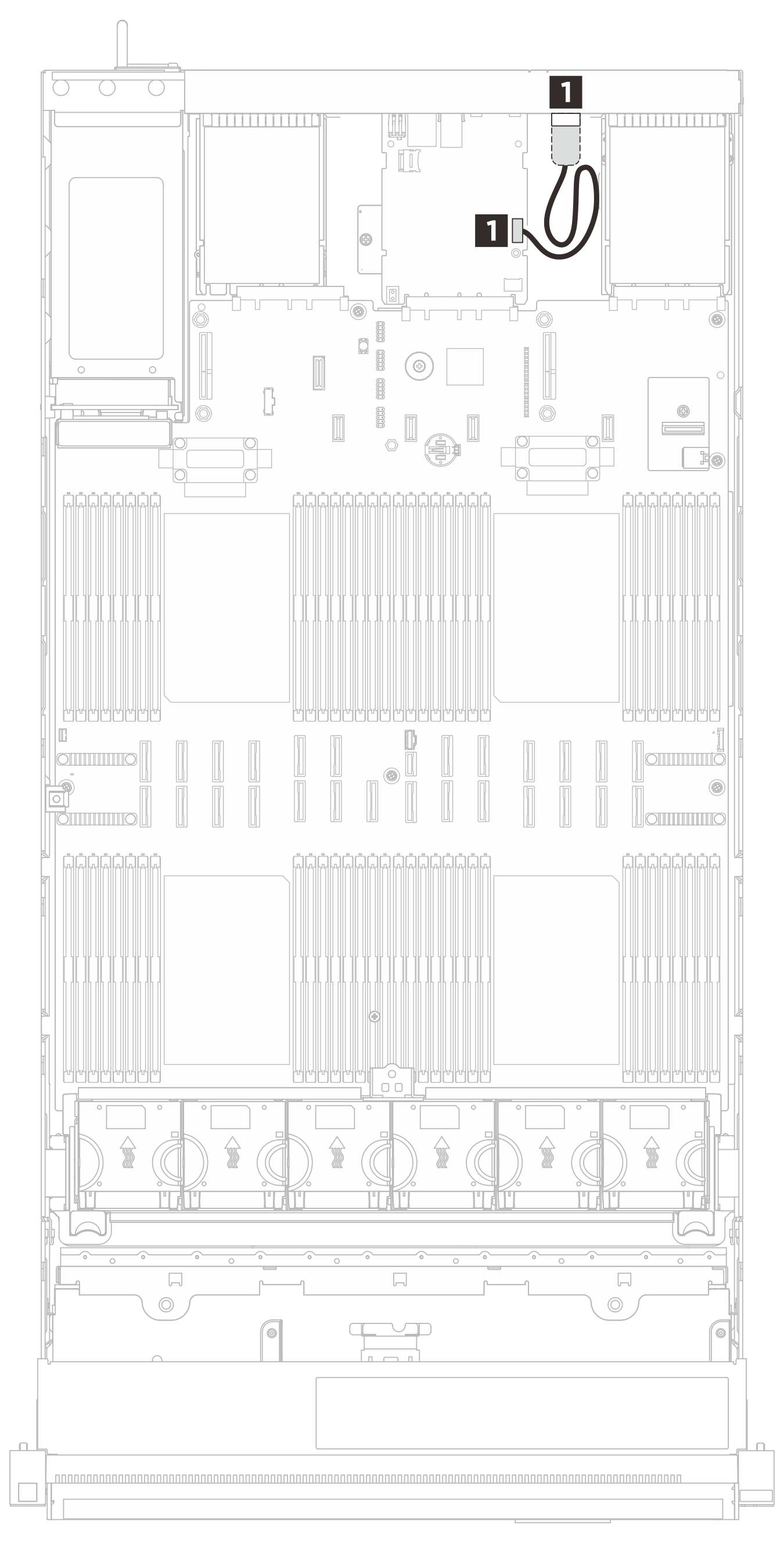

図 1. シリアル・ポート・モジュールのケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 シリアル・ポート・コネクター | 1 シリアル・ポート・モジュール |
