Прокладка кабелей для последовательного порта
В этом разделе приведены инструкции по прокладке кабелей для модуля последовательного порта.
Прим.
Проложите кабель последовательного порта, как показано на следующем рисунке. Убедитесь, что кабель не проложен через системную плату ввода-вывода (DC-SCM).

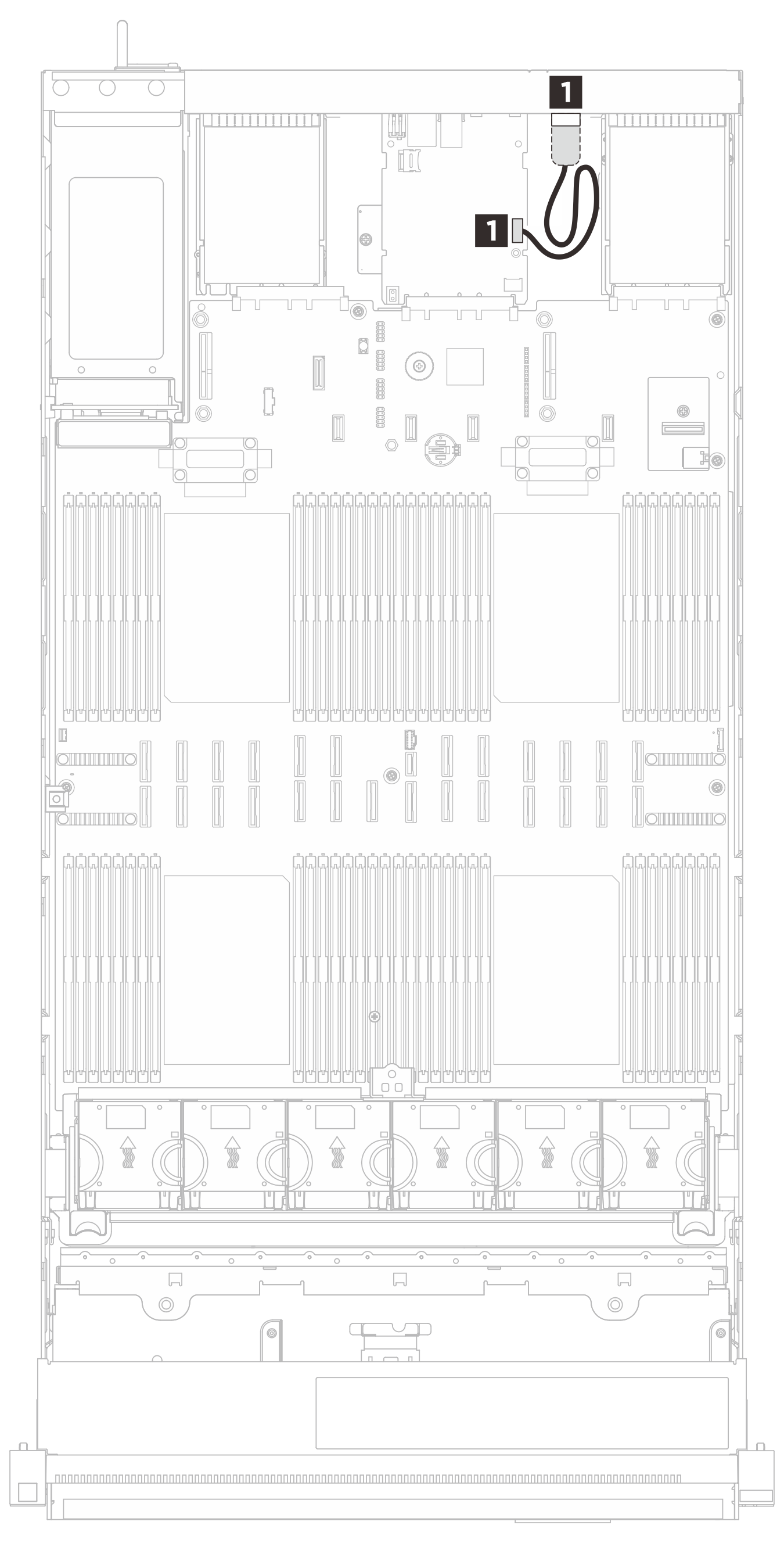

Рис. 1. Прокладка кабелей для модуля последовательного порта
| Кабель | От | К |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 Разъем последовательного порта | 1 Модуль последовательного порта |
