Прокладка кабелей для графического процессора
В этом разделе приведены инструкции по прокладке кабелей для адаптеров графических процессоров двойной ширины.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

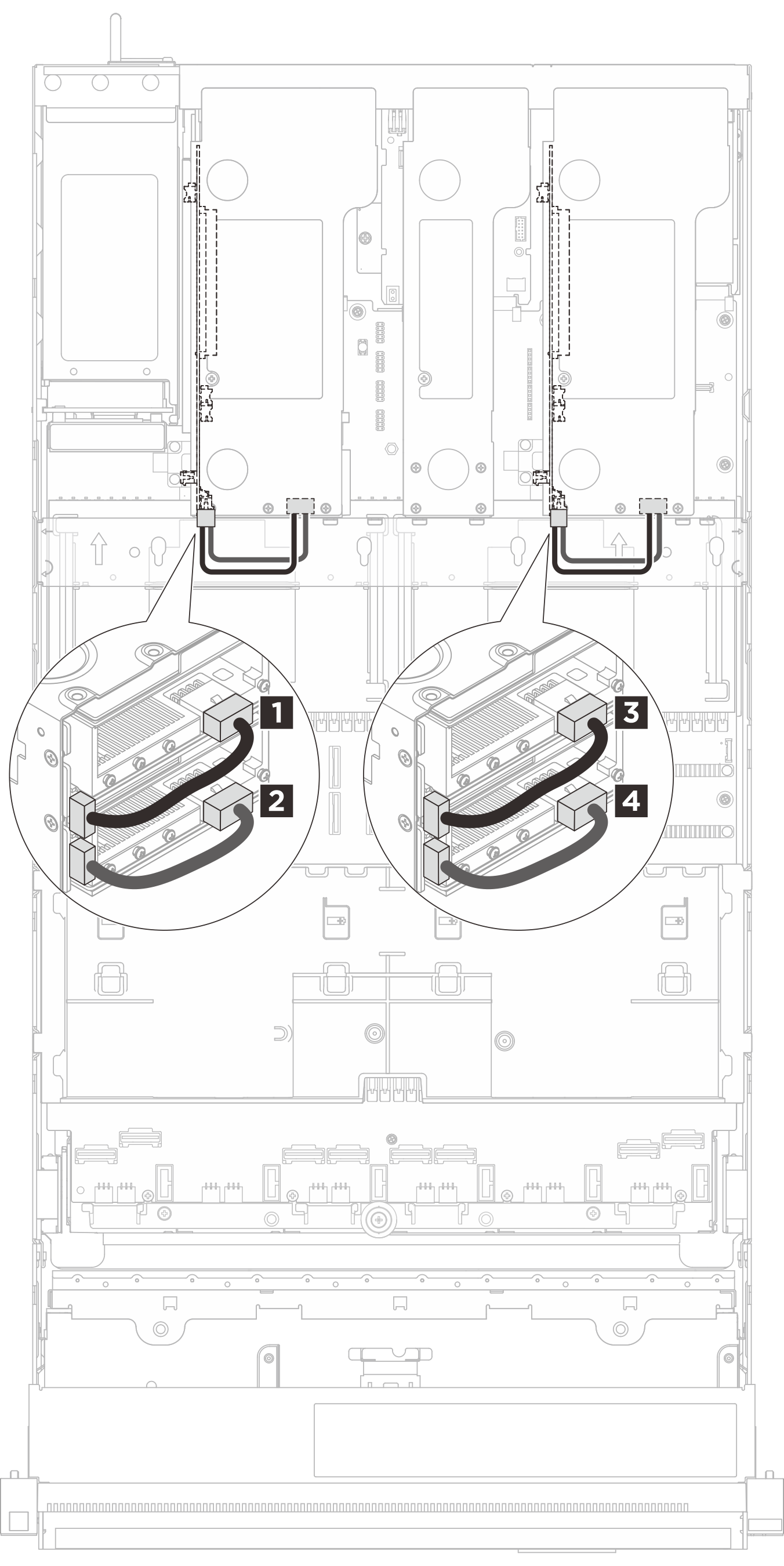

Рис. 1. Прокладка кабелей для графических процессоров двойной ширины
| Кабель | От | К |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 Разъем питания графического процессора 1 на плате-адаптере Riser 3 | 1 Графический процессор в гнезде PCIe 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 Разъем питания графического процессора 2 на плате-адаптере Riser 3 | 2 Графический процессор в гнезде PCIe 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 Разъем питания графического процессора 1 на плате-адаптере Riser 1 | 3 Графический процессор в гнезде PCIe 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 Разъем питания графического процессора 2 на плате-адаптере Riser 1 | 4 Графический процессор в гнезде PCIe 6 |
