Cheminement des câbles GPU
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles des adaptateurs GPU double largeur.
Remarque
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

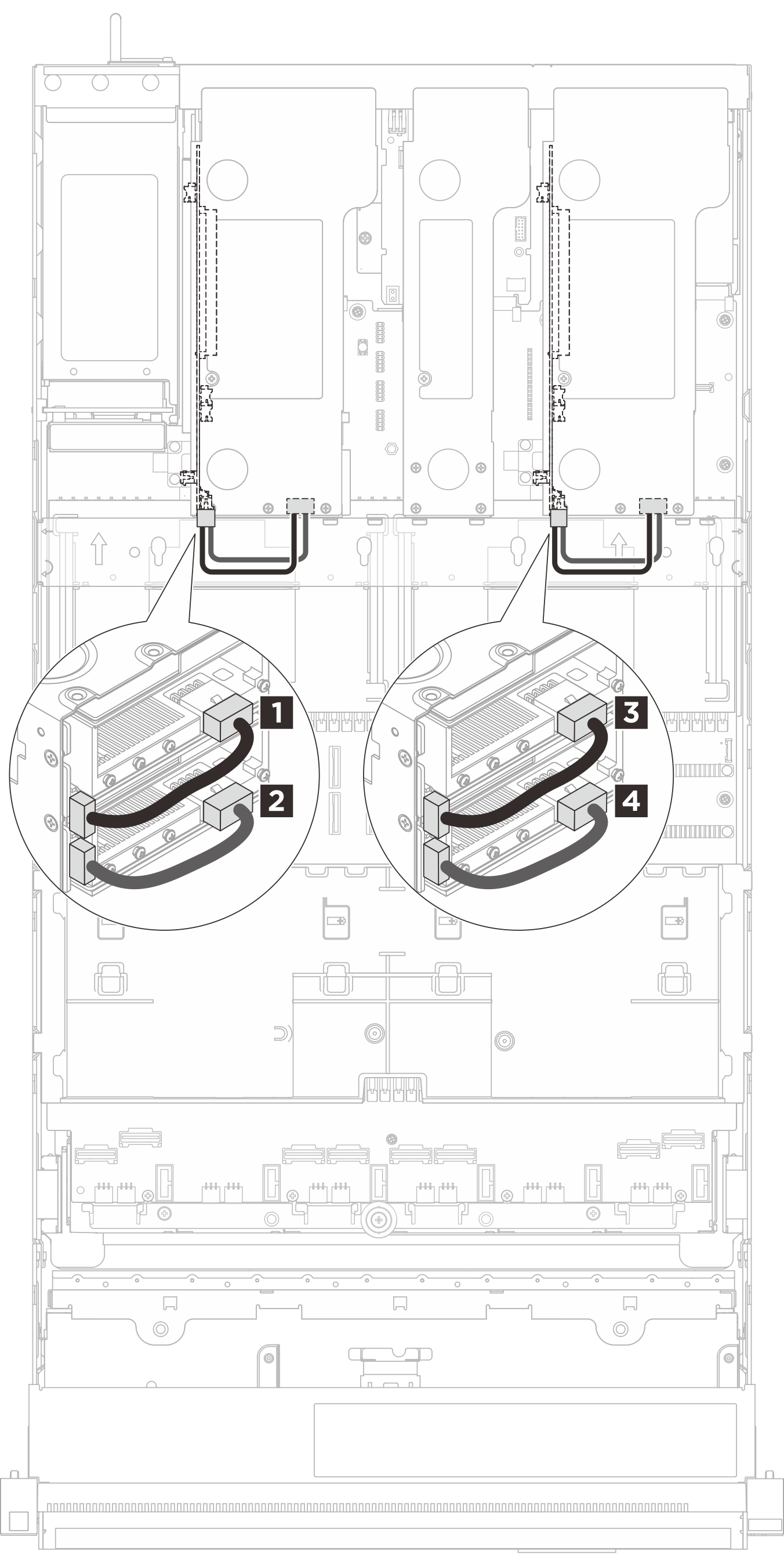

Figure 1. Cheminement de câble des GPU DW
| Câble | À partir de | Vers |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 Connecteur d’alimentation GPU 1 sur la carte mezzanine 3 | 1 GPU sur l’emplacement PCIe 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 Connecteur d’alimentation GPU 2 sur la carte mezzanine 3 | 2 GPU sur l’emplacement PCIe 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 Connecteur d’alimentation GPU 1 sur la carte mezzanine 1 | 3 GPU sur l’emplacement PCIe 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 Connecteur d’alimentation GPU 2 sur la carte mezzanine 1 | 4 GPU sur l’emplacement PCIe 6 |
