Cheminement du module d’alimentation flash

Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles des modules d’alimentation flash RAID (supercondensateurs).

Remarque

Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

En fonction de l'emplacement de l'adaptateur RAID, sélectionnez le plan de cheminement correspondant dans le tableau suivant.

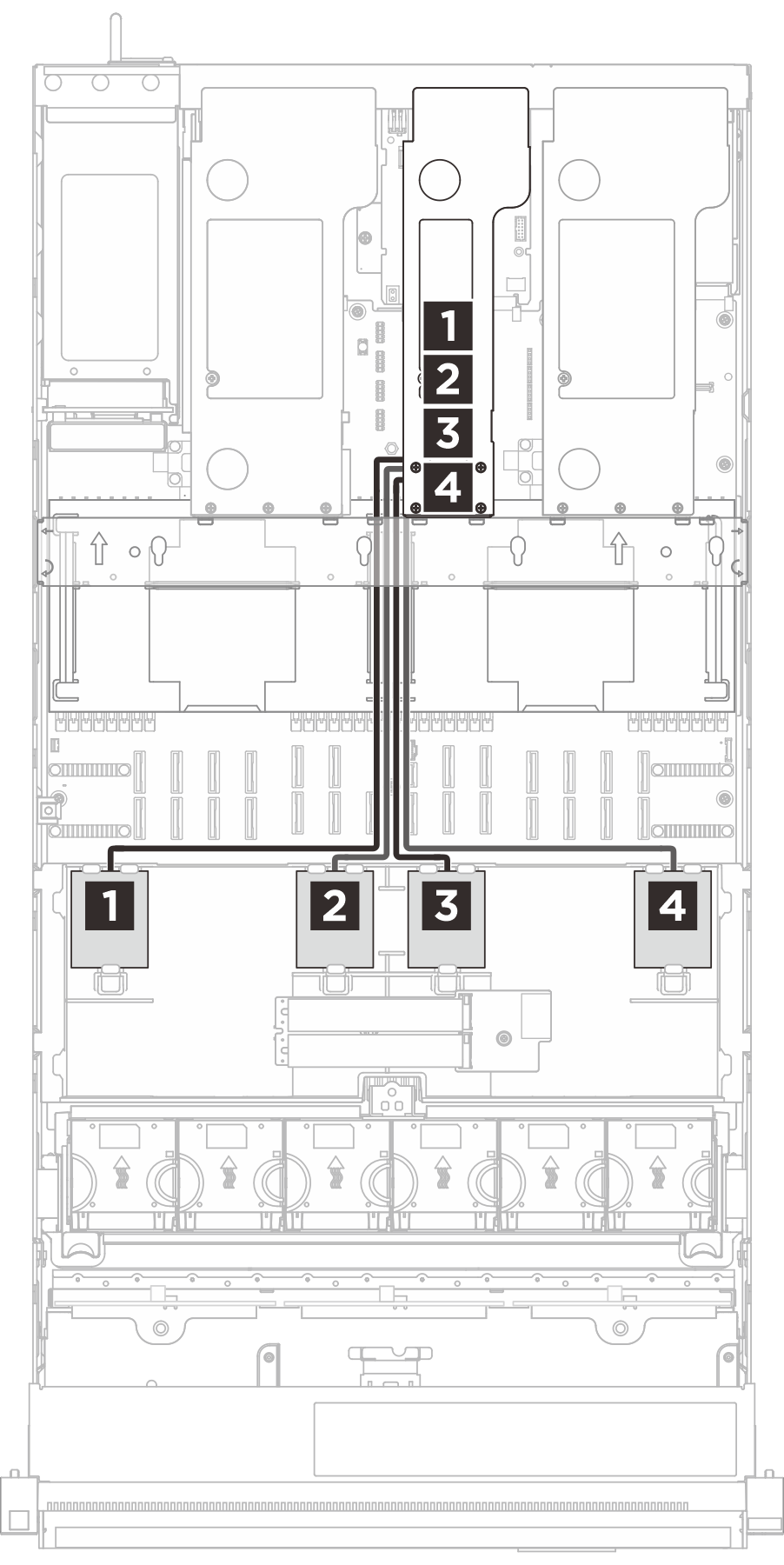

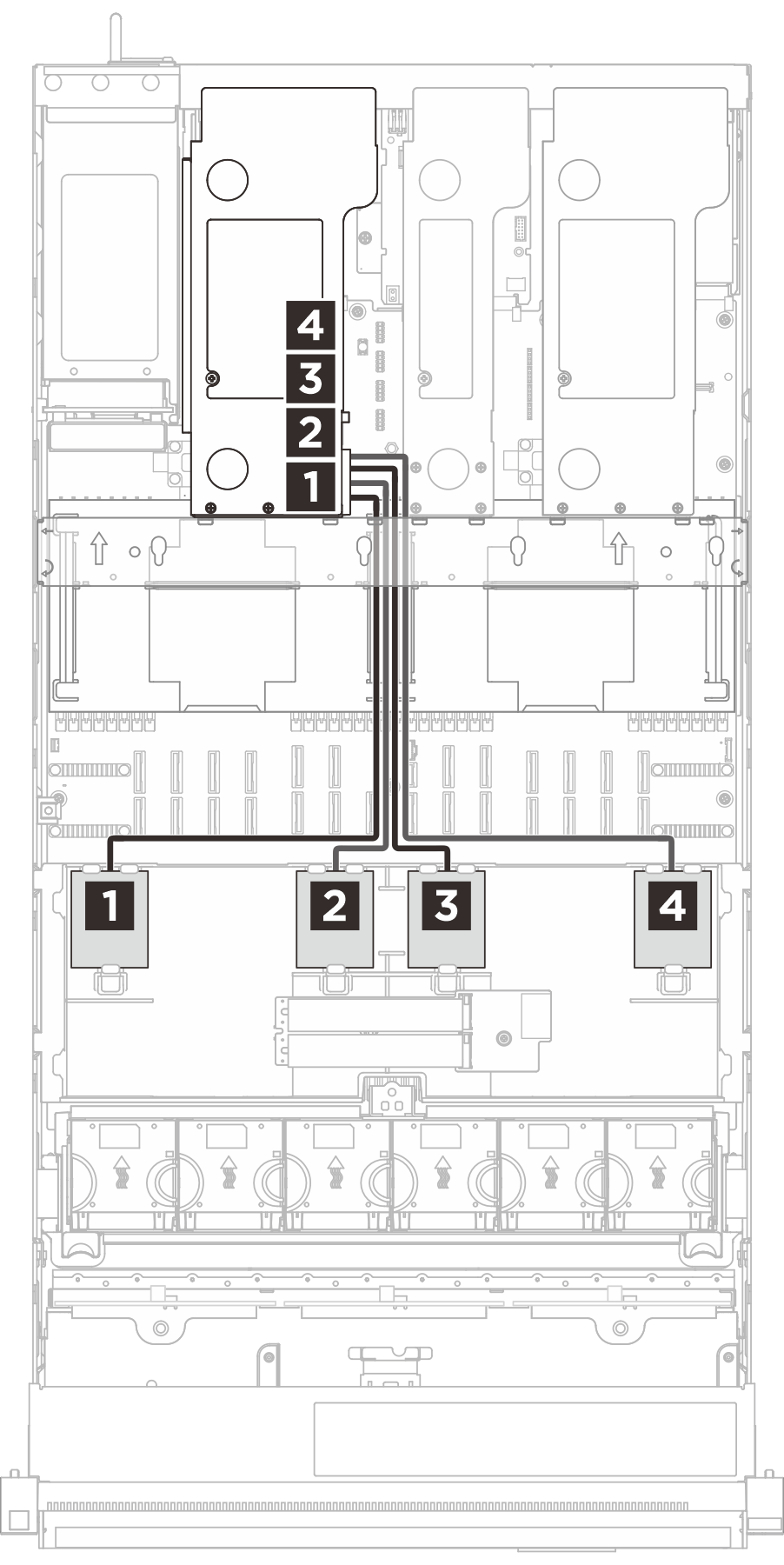

Cheminement des câbles vers la carte mezzanine 3	Cheminement des câbles vers la carte mezzanine 2	Cheminement des câbles vers la carte mezzanine 1

Câble	À partir de	Vers
Gen 4 : 2x4p to 1x9p (680 mm) Gen 3 : 1x8p to 1x8p (680 mm)	`1` Module d'alimentation flash	`1` Adaptateur RAID sur la carte mezzanine
Gen 4 : 2x4p to 1x9p (680 mm) Gen 3 : 1x8p to 1x8p (680 mm)	`2` Module d'alimentation flash	`2` Adaptateur RAID sur la carte mezzanine
Gen 4 : 2x4p to 1x9p (680 mm) Gen 3 : 1x8p to 1x8p (680 mm)	`3` Module d’alimentation flash	`3` Adaptateur RAID sur la carte mezzanine
Gen 4 : 2x4p to 1x9p (680 mm) Gen 3 : 1x8p to 1x8p (680 mm)	`4` Module d’alimentation flash	`4` Adaptateur RAID sur la carte mezzanine
