Disposición de cables del módulo de alimentación flash

Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para los módulos de alimentación flash RAID (supercondensador).

Nota

Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

Según la ubicación del adaptador RAID, seleccione la ruta de disposición correspondiente en la siguiente tabla.

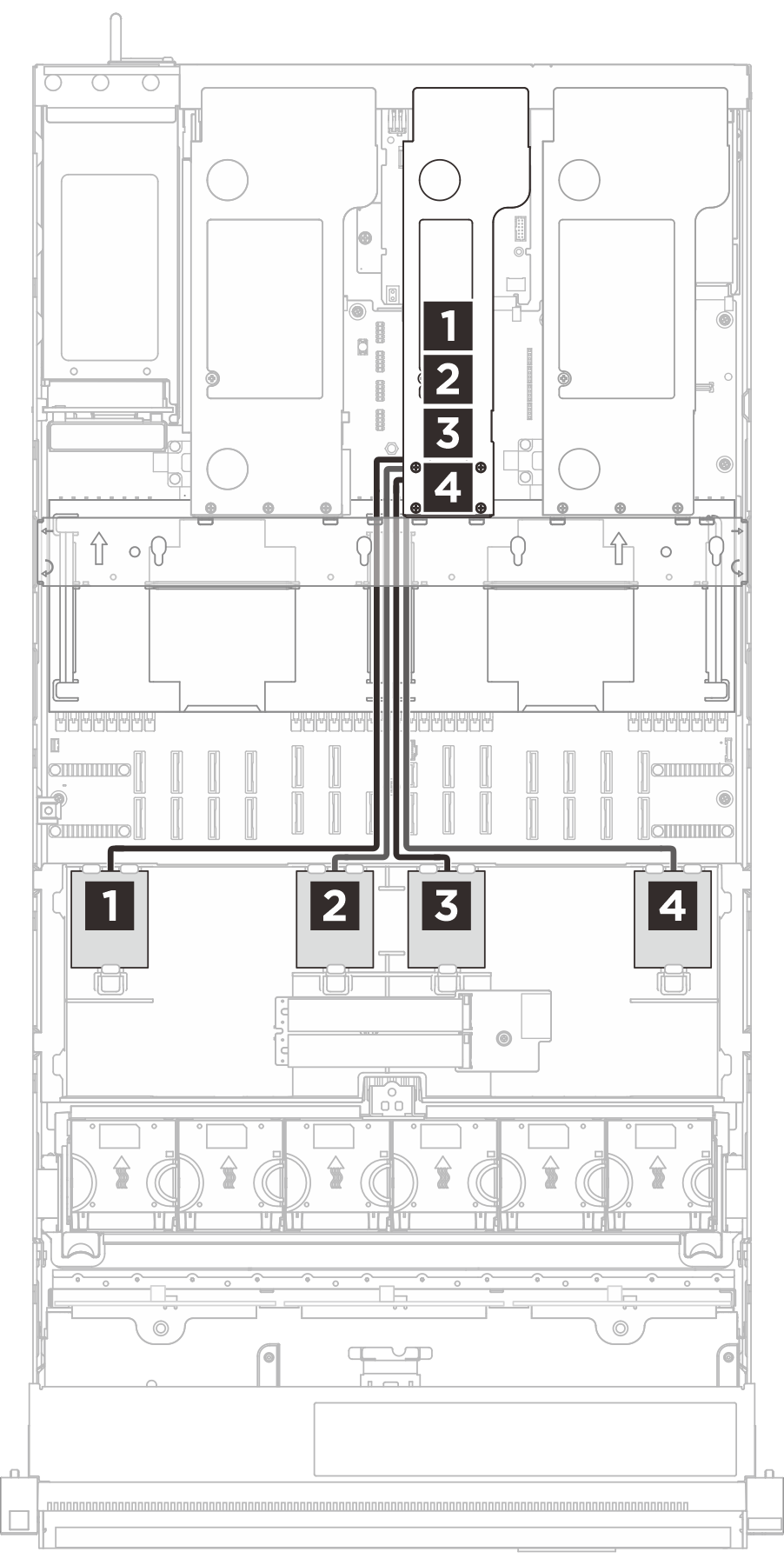

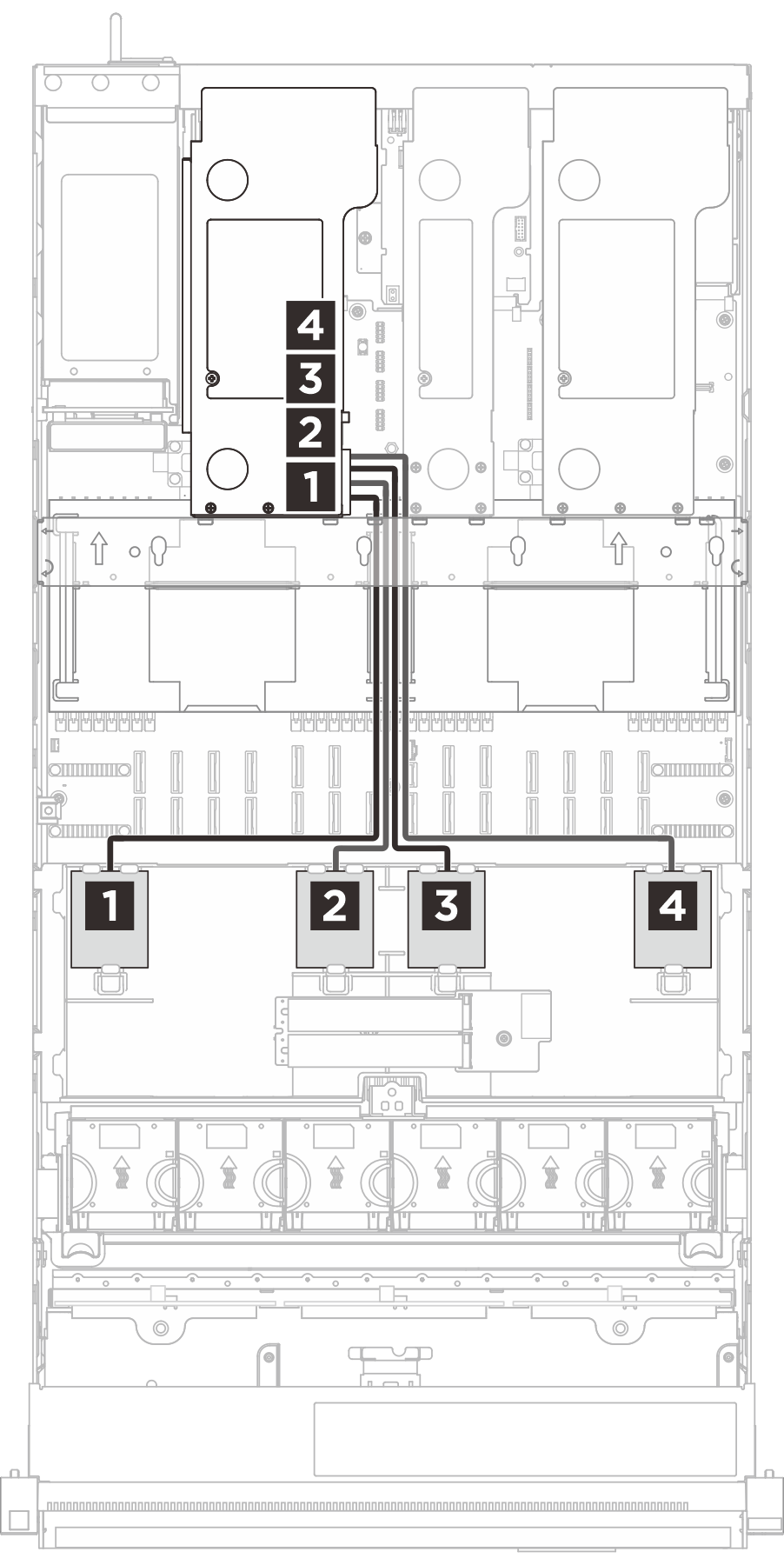

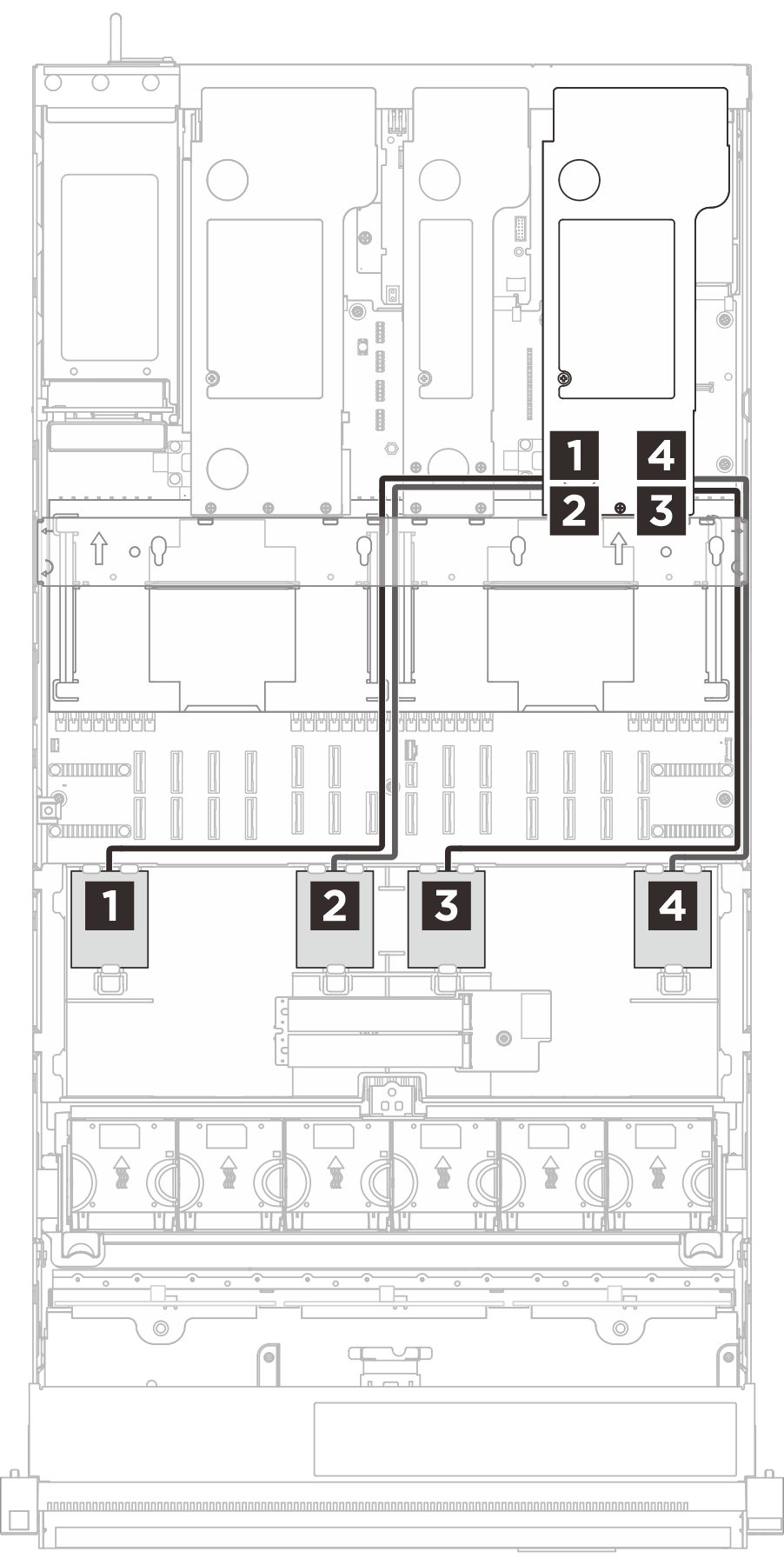

Disposición de los cables a la tarjeta de expansión 3	Disposición de los cables a la tarjeta de expansión 2	Disposición de los cables a la tarjeta de expansión 1

Cable	Desde	Hasta
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`1` Módulo de alimentación flash	`1` Adaptador RAID en la tarjeta de expansión
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`2` Módulo de alimentación flash	`2` Adaptador RAID en la tarjeta de expansión
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`3` Módulo de alimentación flash	`3` Adaptador RAID en la tarjeta de expansión
Gen 4: 2x4p to 1x9p (680 mm) Gen 3: 1x8p to 1x8p (680 mm)	`4` Módulo de alimentación flash	`4` Adaptador RAID en la tarjeta de expansión
