Disposición de los cables del pestillo del bastidor
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables de los pestillos del bastidor.
Nota
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

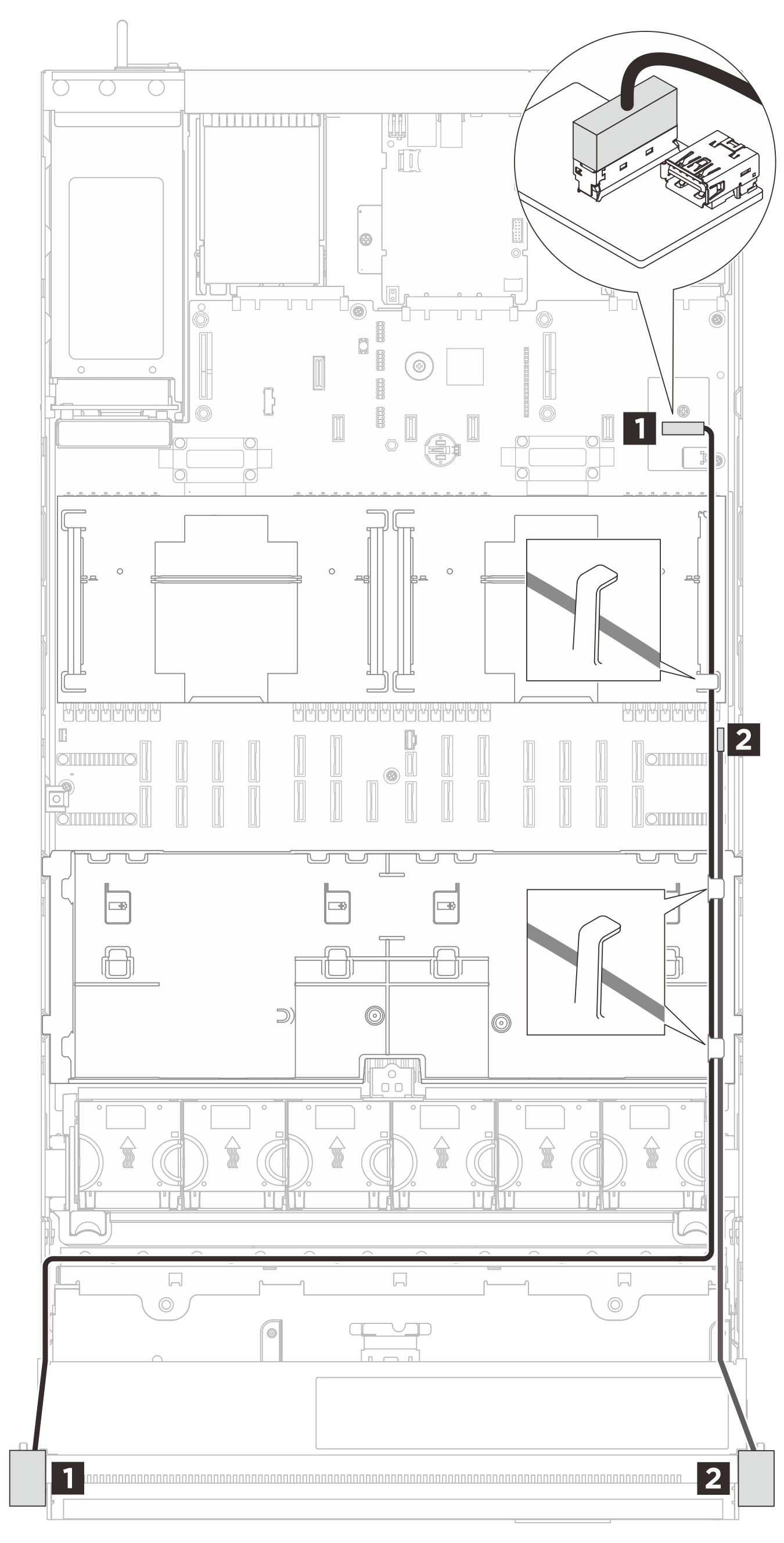

Figura 1. Disposición de los cables para los pestillos del bastidor
| Cable | Desde | Hasta |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 Placa de E/S de USB interno | 1 Pestillo del bastidor izquierdo |
| 1x9p to PCBA (550 mm) | 2 Conector FIO | 2 Pestillo del bastidor derecho |
