Cablaggio dei cavi dei fermi del rack
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per i fermi del rack.
Nota
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

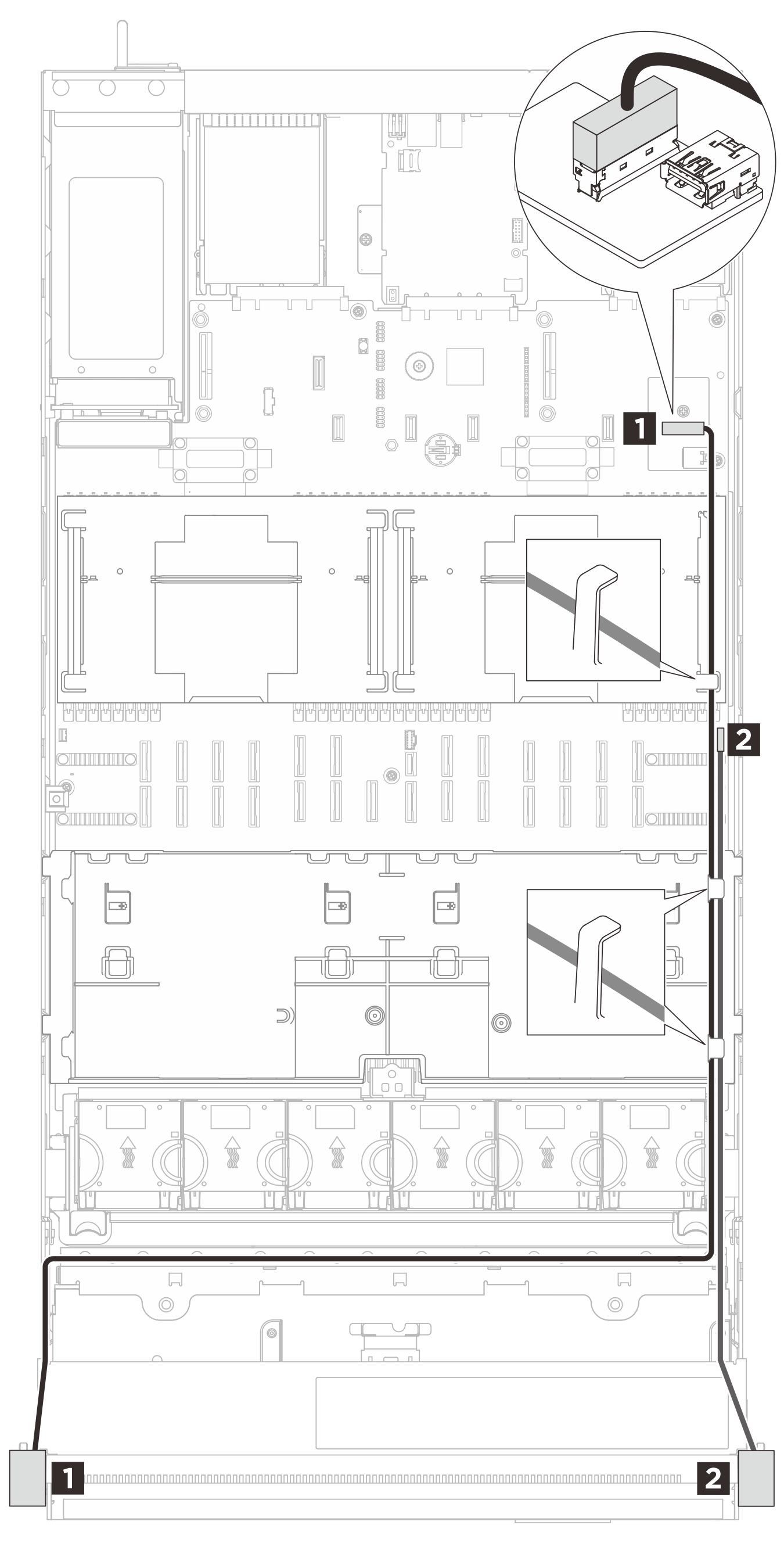

Figura 1. Instradamento dei cavi per i fermi del rack
| Cavo | Da | A |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 Scheda I/O USB interna | 1 Fermo del rack sinistro |
| 1x9p to PCBA (550 mm) | 2 Connettore FIO | 2 Fermo del rack destro |
