Roteamento de cabos da trava do rack
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos das travas do rack.
Nota
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

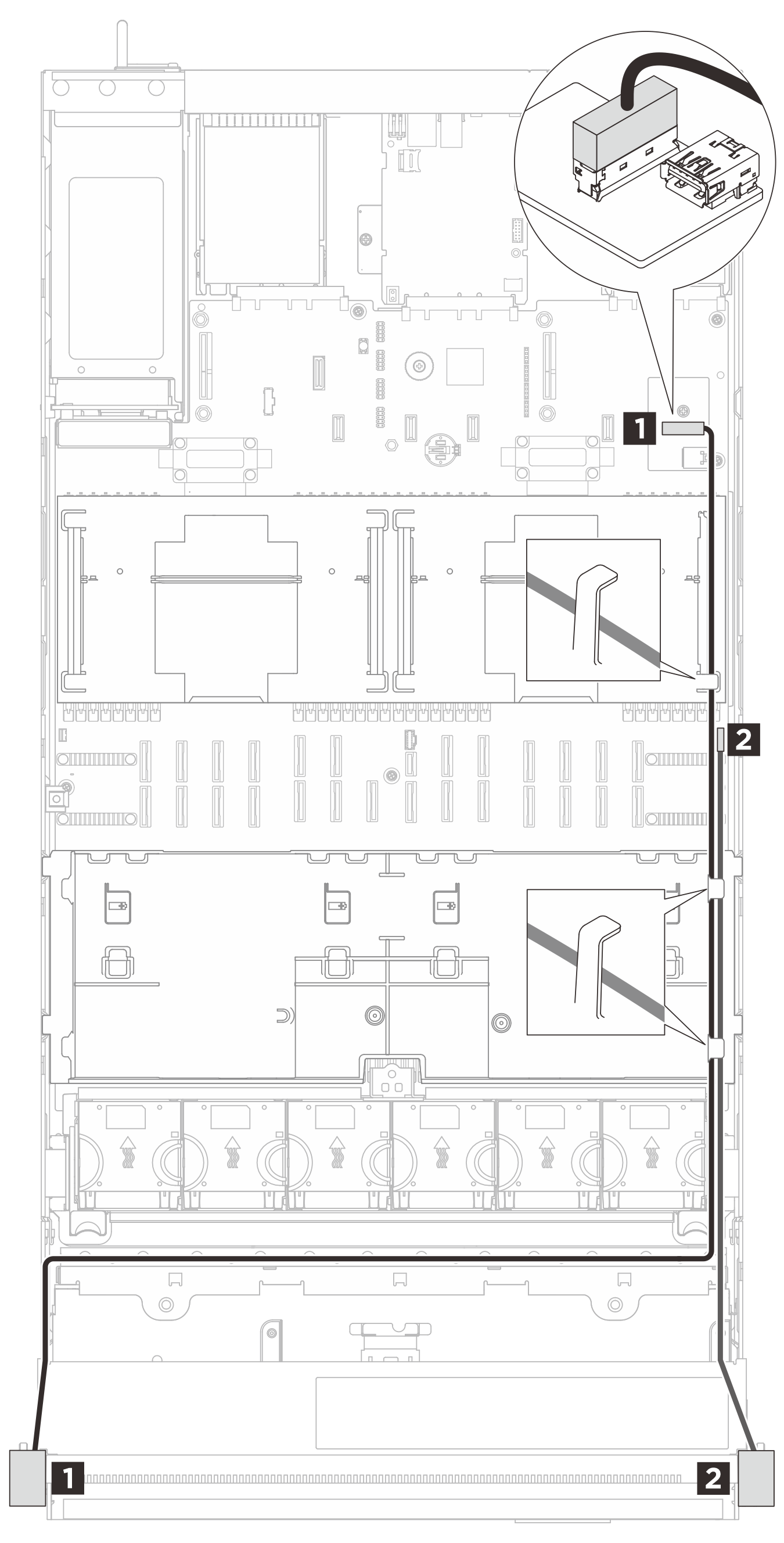

Figura 1. Roteamento de cabos para as travas do rack
| Cabo | No | Para |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 Placa de E/S USB interna | 1 Trava do rack esquerda |
| 1x9p to PCBA (550 mm) | 2 Conector FIO | 2 Trava do rack direita |
