Roteamento de cabos do backplane da unidade de 2,5 polegadas
Use esta seção para entender o roteamento de cabos do backplane da unidade de 2,5 polegadas.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

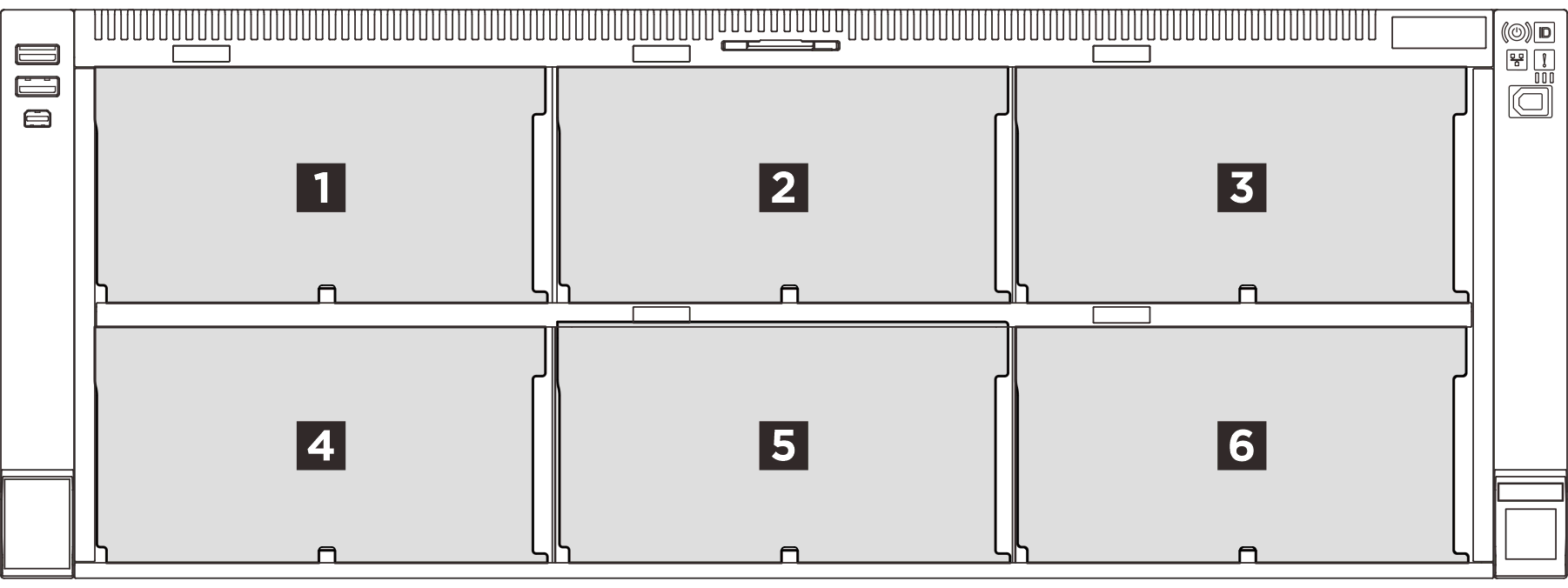

Numeração do backplane
| Backplane da unidade | Compartimento de unidade | Backplanes de unidade com suporte | Unidades com suporte |
|---|---|---|---|
| 1 Backplane 1 | 0 a 7 |
|
|
| 2 Backplane 2 | 8 a 15 | ||
| 3 Backplane 3 | 16 a 23 | ||
| 4 Backplane 4 | 24 a 31 |
|
|
| 5 Backplane 5 | 32 a 39 | ||
| 6 Backplane 6 | 40 a 47 |
Atualmente, o backplane AnyBay comporta apenas unidades NVMe. O suporte para unidades SAS/SATA ou unidades NVMe + SAS/SATA será ativado por meio de uma atualização de firmware no quarto trimestre de 2025.
| Prioridade de instalação | Tipo de backplane | Prioridade de colocação do backplane |
|---|---|---|
| 1 | Backplane para unidades de 8 compartimentos AnyBay de 2,5 polegadas | 1, 3, 2 |
| 2 | Backplane para unidades de 8 compartimentos SAS/SATA de 2,5 polegadas | 1, 2, 3, 4, 5, 6 |
1 backplane: 1 backplane SAS/SATA ou 1 backplane AnyBay
2 backplanes: 2 x backplanes SAS/SATA, 2 x backplanes AnyBay ou a combinação de ambos
3 backplanes: 3 x backplanes SAS/SATA, 3 x backplanes AnyBay ou combinações de ambos
6 backplanes: 6 x backplanes SAS/SATA ou combinações de ambos
Um máximo de 3 backplanes AnyBay são aceitos.
Roteamento de cabos de energia
 |
| Cabo | De (backplane) | Para (conjunto de placa-mãe) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP 1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP 6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP 9 PWR |
Roteamento de cabos NVMe

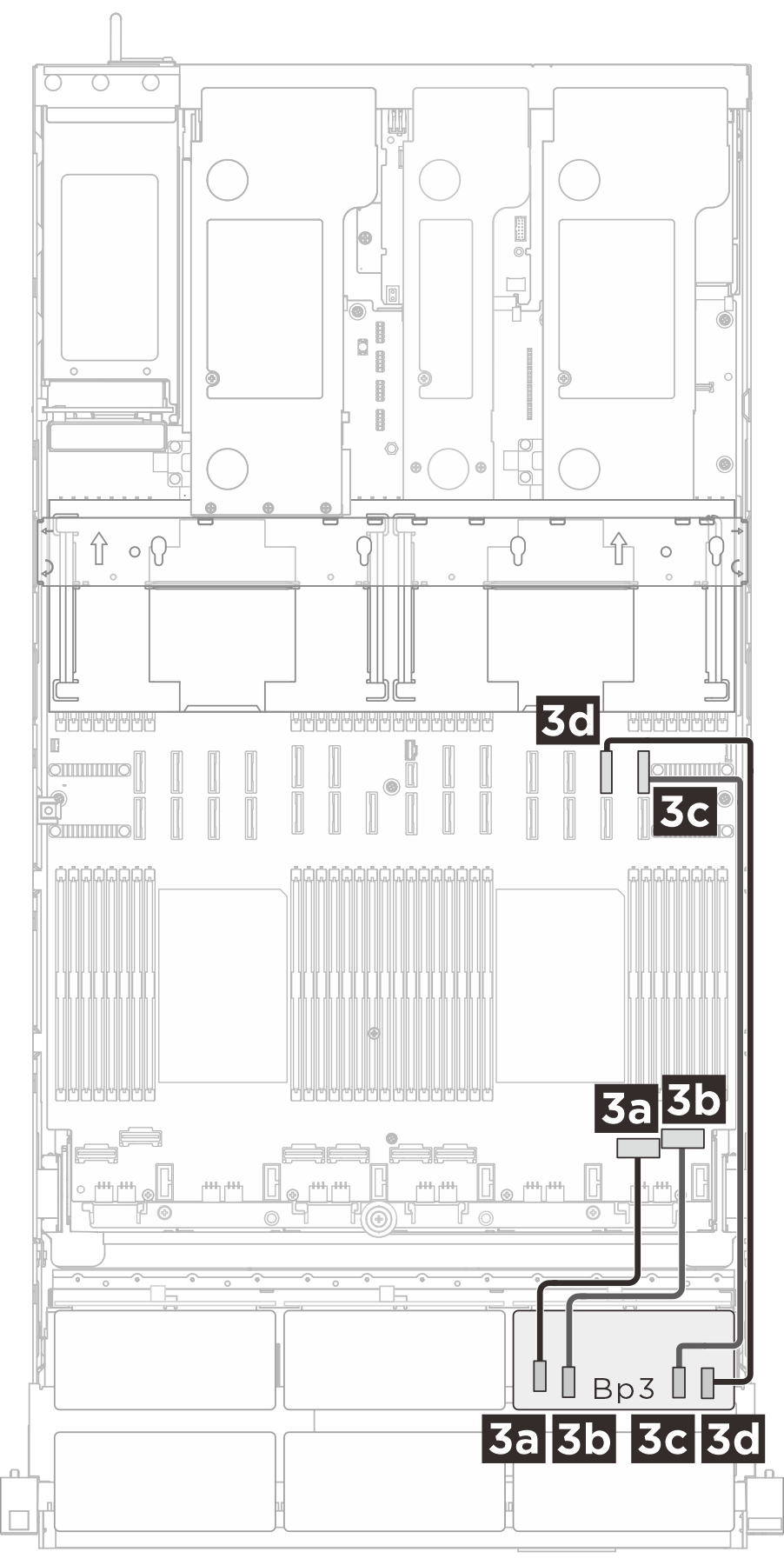

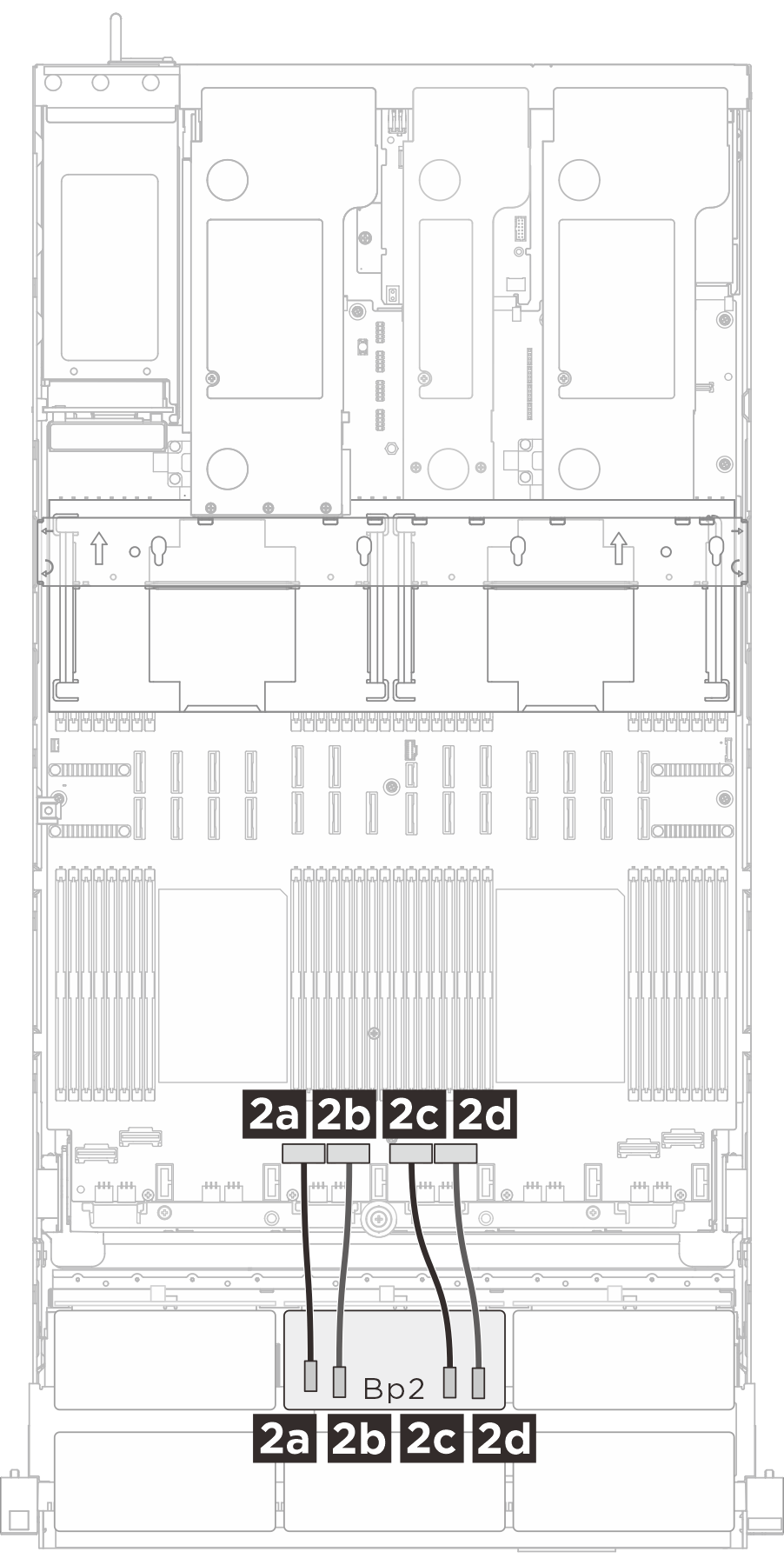

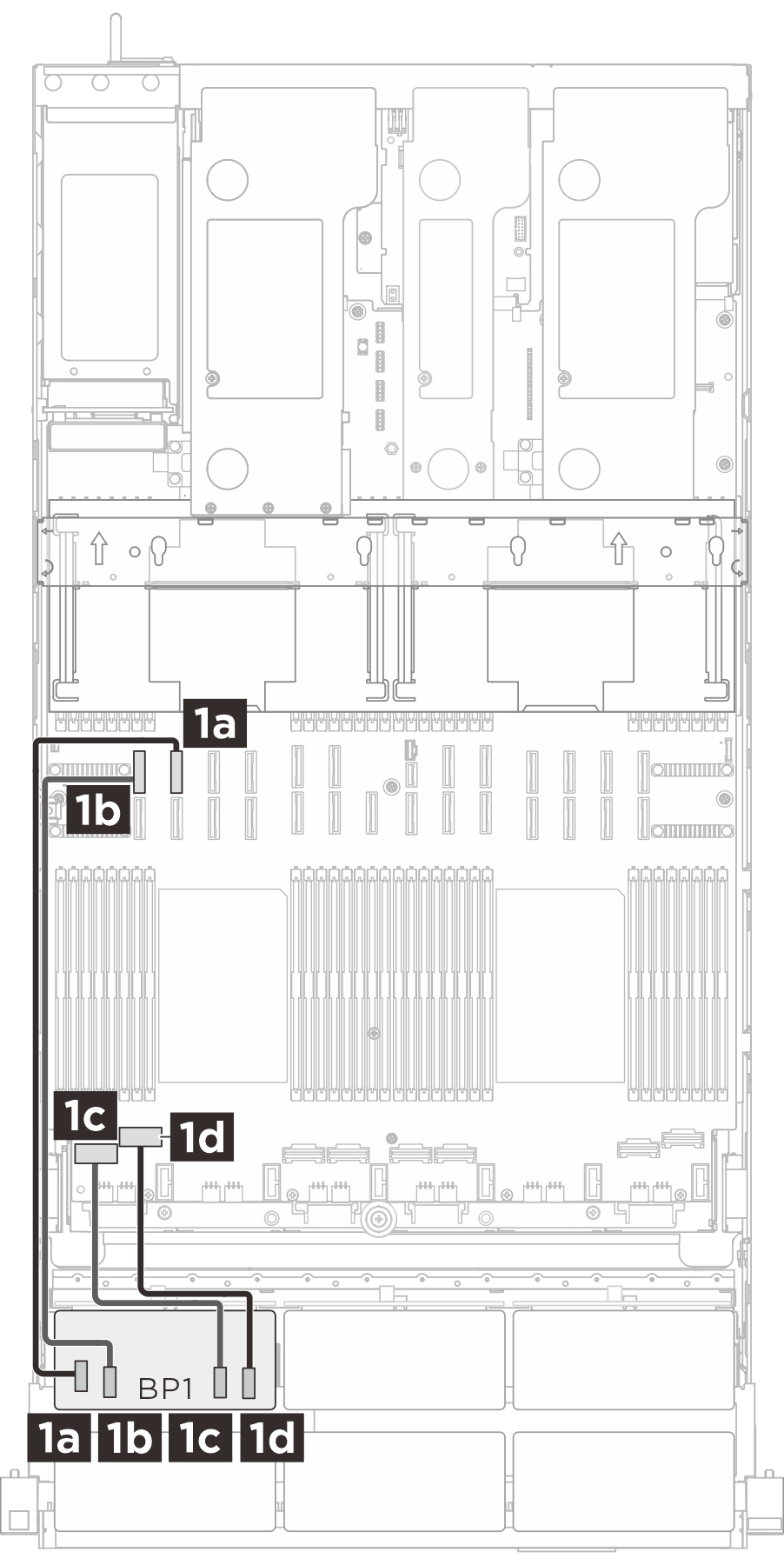

| Roteamento de cabos NVMe BP1 | Roteamento de cabos NVMe BP 2 | Roteamento de cabos NVMe BP 3 |
|---|---|---|
 |  |  |
| Cabo | De (backplane) | Para (conjunto de placa-mãe) |
|---|---|---|
| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |
| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |
| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
Roteamento de cabos SAS/SATA
Adaptadores RAID/HBA Gen 4: 545-8i/940-8i/940-16i/440-16i
Quando o adaptador RAID 940-8i ou RAID 940-16i está instalado para Tri-Mode (ou Trimode), um backplane AnyBay também aceita unidades NVMe U.3 ao mesmo tempo que as unidades SAS e SATA. O cabeamento do controlador para os backplanes é o mesmo que com as unidades SAS/SATA, e as unidades NVMe são conectadas por meio de um link PCIe x1 ao controlador.
1 x backplane: 1 x RAID/HBA 8i
2 x backplanes: 1 x RAID/HBA 16i
3 x backplanes: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i
6 x backplanes: 3 x RAID/HBA 16i
Dependendo da configuração, os adaptadores RAID/HBA serão instalados em diferentes placas riser. Com base na localização do adaptador RAID/HBA, selecione o caminho de roteamento correspondente na tabela a seguir.

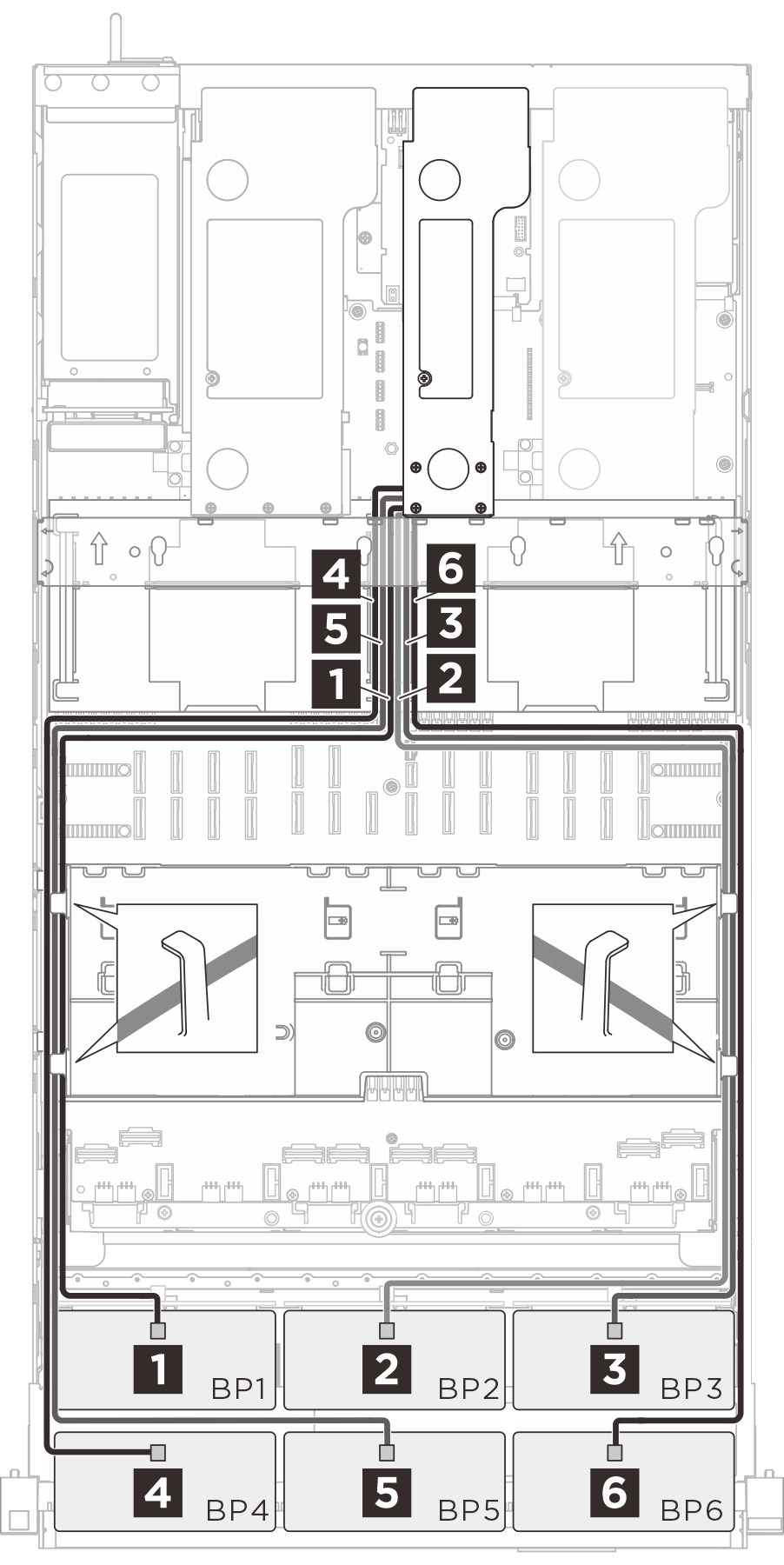

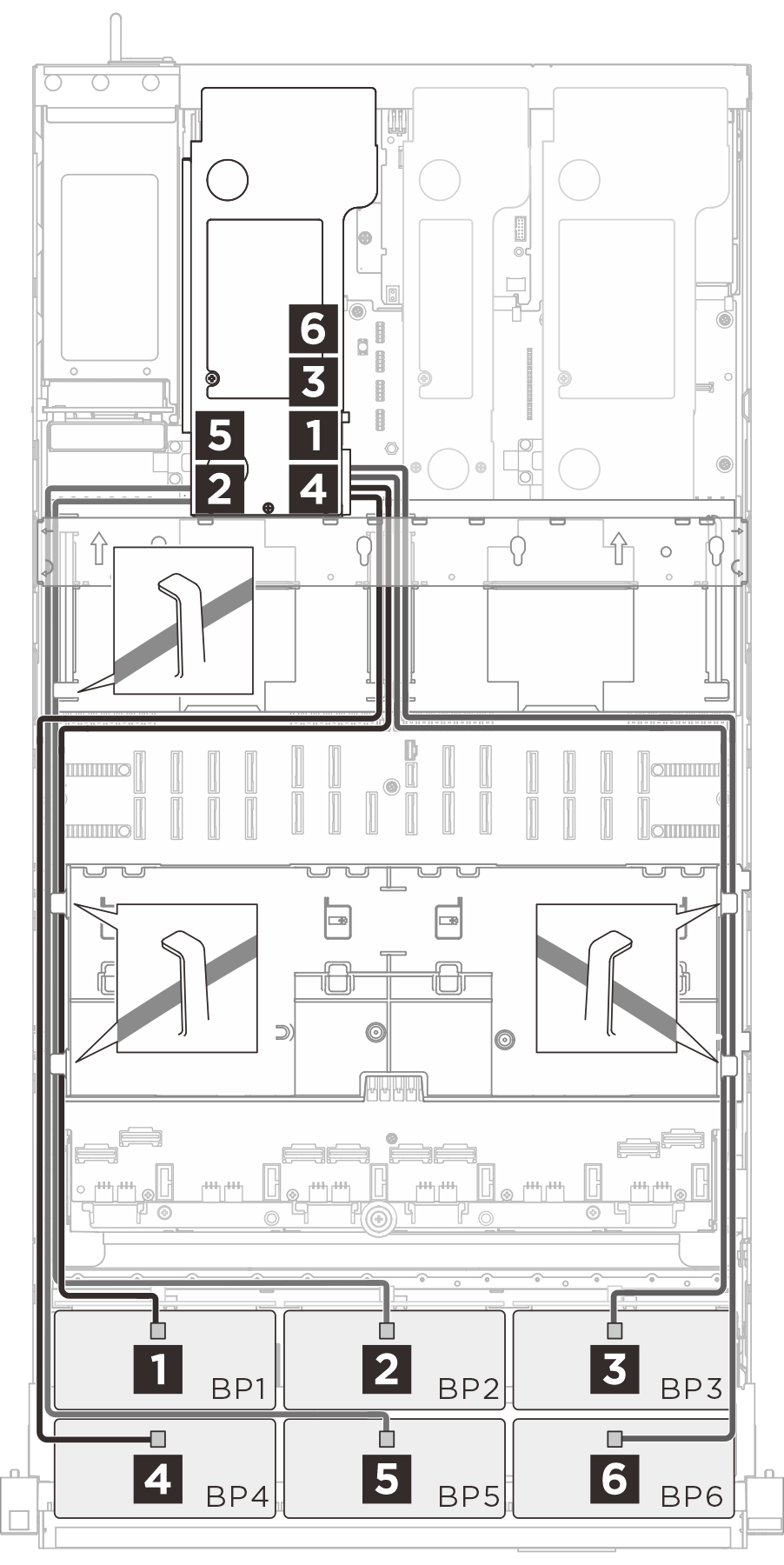

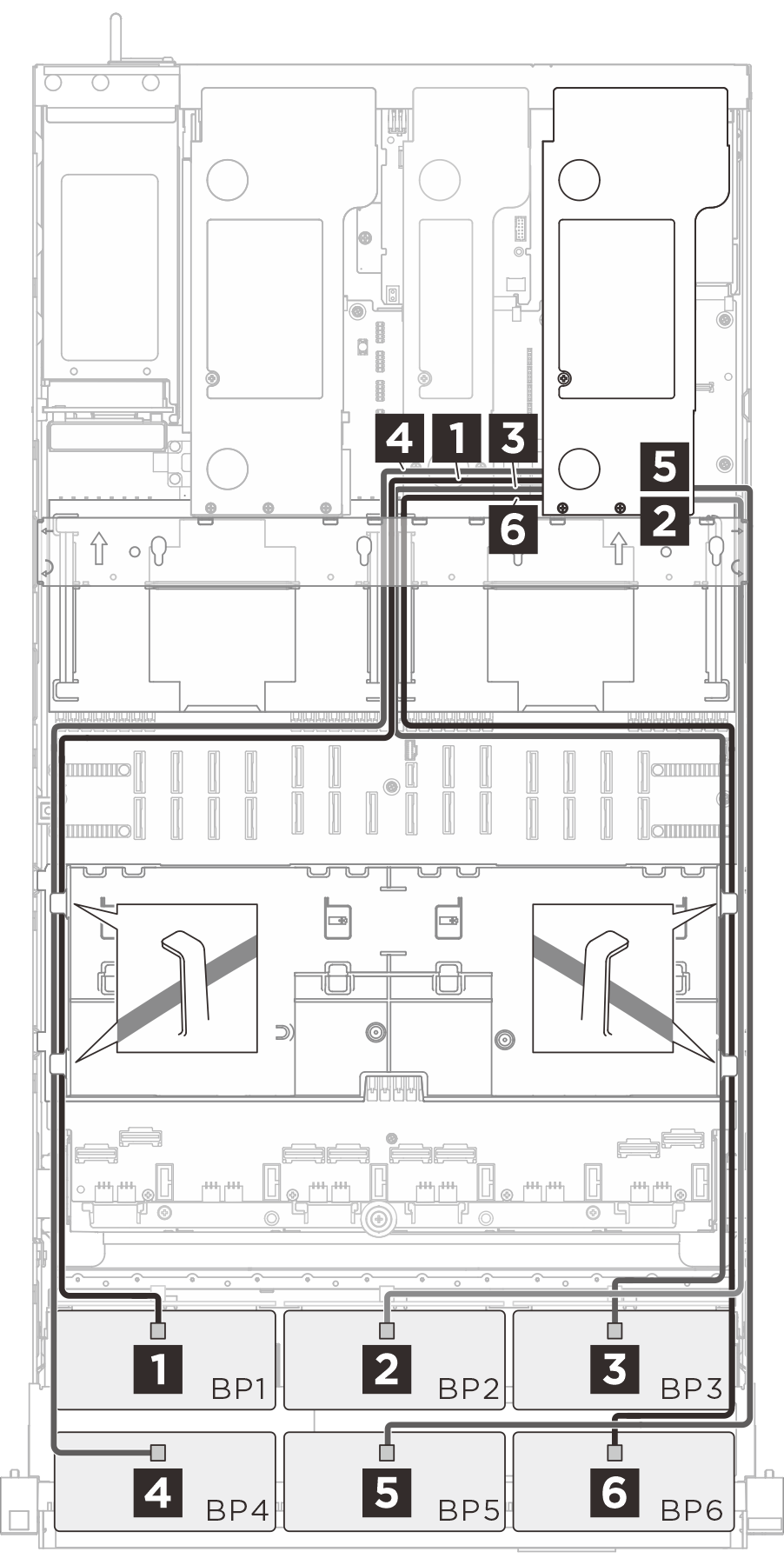

| Roteamento de cabos para placa riser 3 | Roteamento de cabos para placa riser 2 | Roteamento de cabos para placa riser 1 |
|---|---|---|
 |  |  |
| Cabo | De (backplane) | Para (adaptador RAID/HBA) |
|---|---|---|
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 1 BP 1: SAS | 1 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 2 BP 2: SAS | 2 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 3 BP 3: SAS | 3 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 4 BP 4: SAS | 4 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 5 BP 5: SAS | 5 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 6 BP 6: SAS | 6 RAID/HBA 8i/16i |
