2.5 吋硬碟背板纜線佈線
使用本節瞭解 2.5 吋硬碟背板的纜線佈線。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

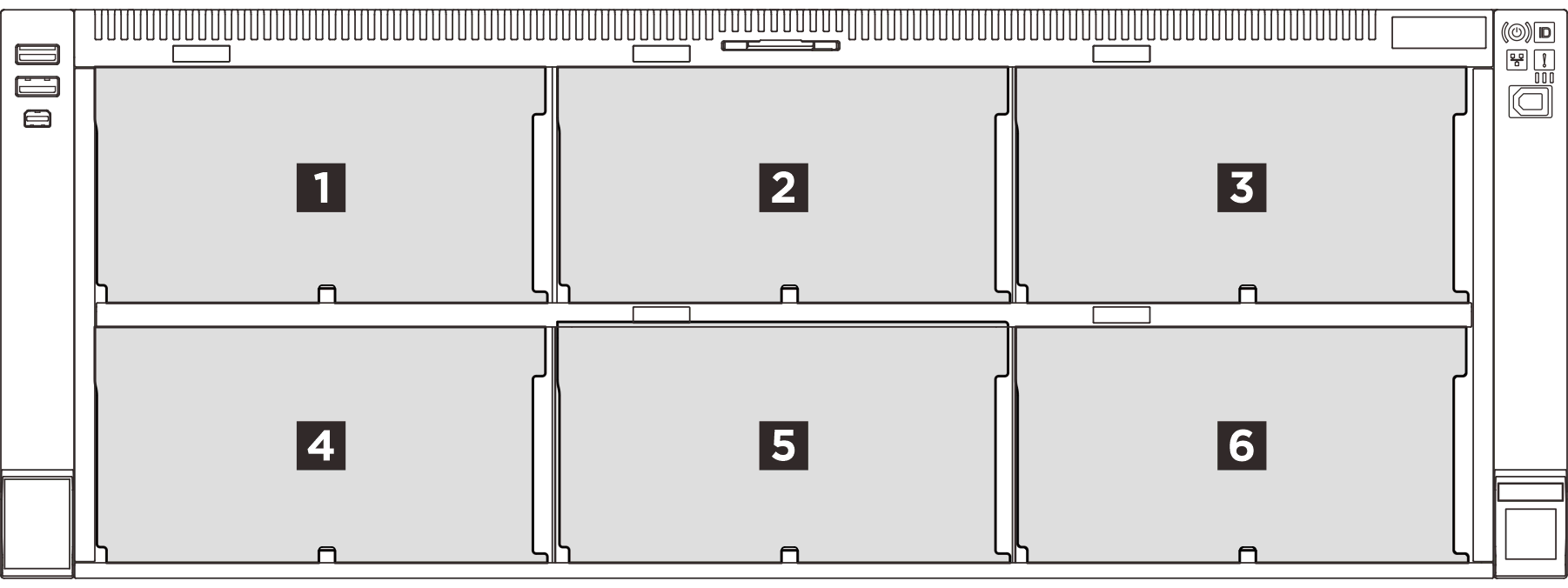

背板編號
| 硬碟背板 | 機槽 | 支援的硬碟背板 | 支援的硬碟 |
|---|---|---|---|
| 1 背板 1 | 0 至 7 |
|
|
| 2 背板 2 | 8 至 15 | ||
| 3 背板 3 | 16 至 23 | ||
| 4 背板 4 | 24 至 31 |
|
|
| 5 背板 5 | 32 至 39 | ||
| 6 背板 6 | 40 至 47 |
AnyBay 背板支援 SAS、SATA 或 NVMe 硬碟。
| 安裝優先順序 | 背板類型 | 背板位置優先順序 |
|---|---|---|
| 1 | 2.5 吋 AnyBay 8 機槽硬碟背板 | 1, 3, 2 |
| 2 | 2.5 吋 SAS/SATA 8 機槽硬碟背板 | 1, 2, 3, 4, 5, 6 |
1 個背板：1 x SAS/SATA 背板或 1 x AnyBay 背板
2 個背板：2 x SAS/SATA 背板、2 x AnyBay 背板或兩者的組合
3 個背板：3 x SAS/SATA 背板、3 x AnyBay 背板或兩者的組合
6 個背板：6 x SAS/SATA 背板或兩者的組合
最多支援 3 個 AnyBay 背板。
電源線佈線
 |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP9 PWR |
NVMe 纜線佈線
當 AnyBay 背板未連接至 RAID/HBA 配接卡時，可做為純 NVMe 背板使用。

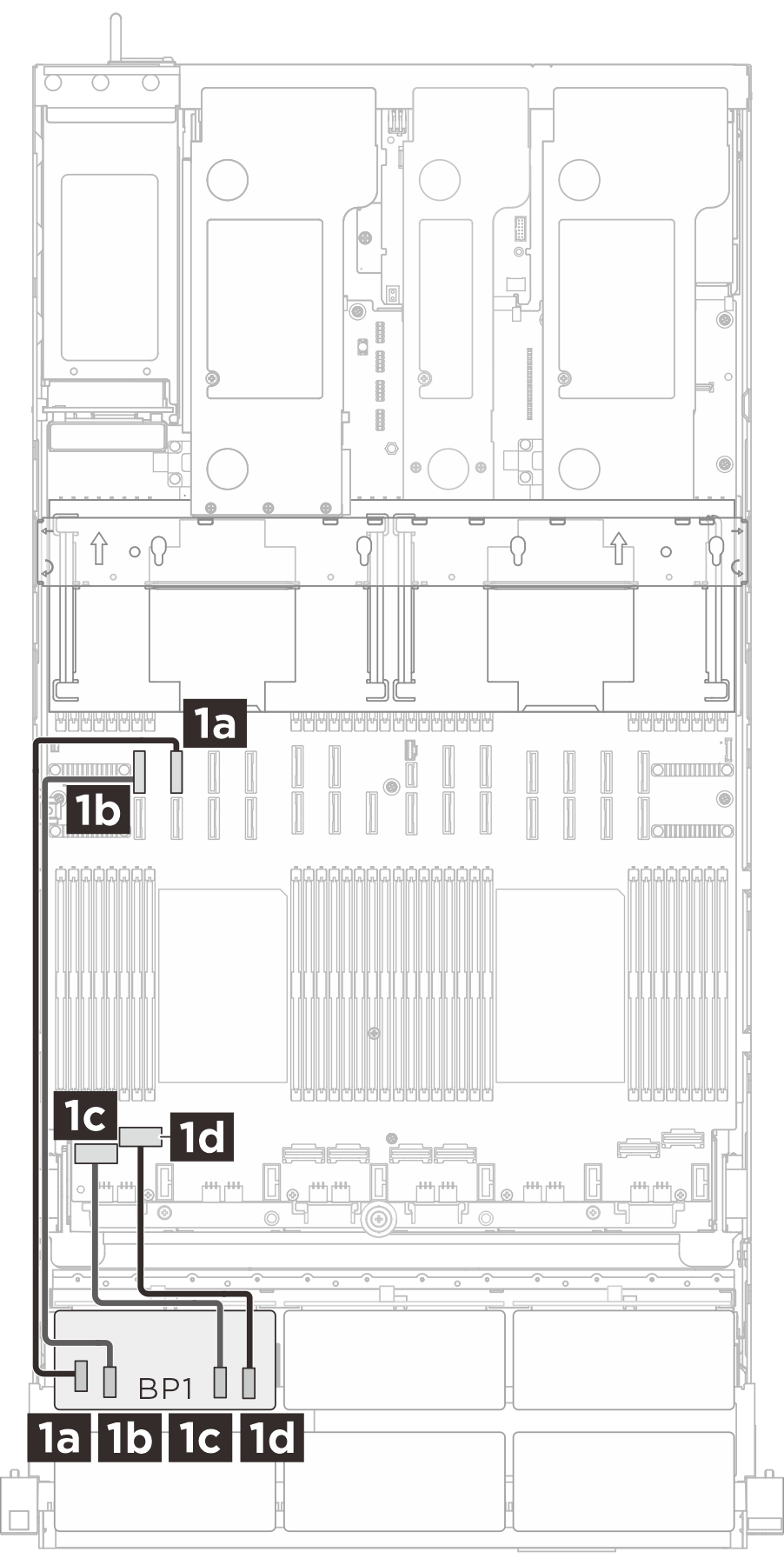

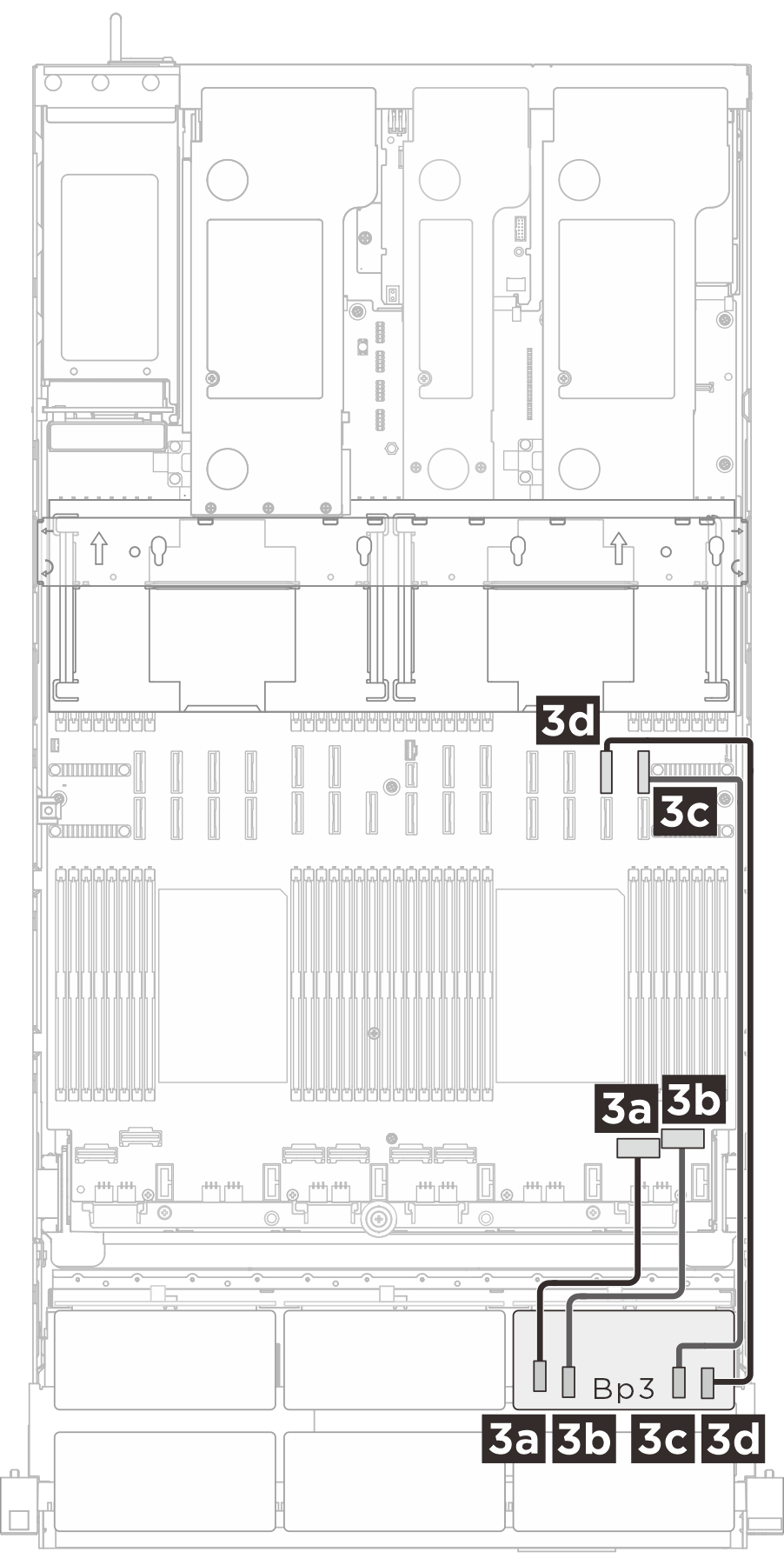

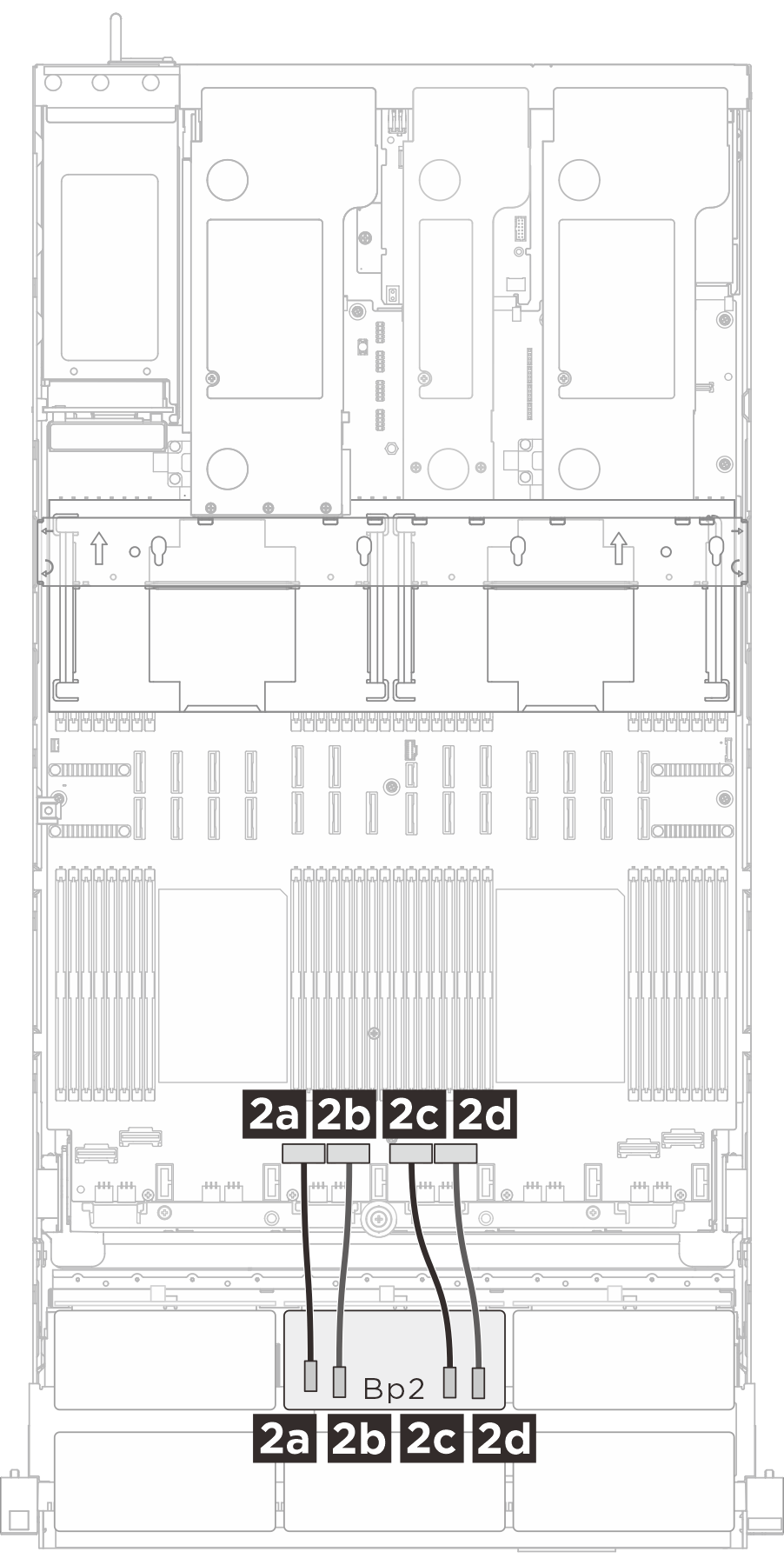

| BP 1 NVMe 纜線佈線 | BP 2 NVMe 纜線佈線 | BP 3 NVMe 纜線佈線 |
|---|---|---|
 |  |  |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|
| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |
| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |
| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
SAS/SATA 纜線佈線
Gen 4 RAID/HBA 配接卡：545-8i/940-8i/940-16i/440-16i
Gen 3 RAID/HBA 配接卡：5350-8i/9350-8i/4350-16i
為三模式安裝 RAID 940-8i 或 RAID 940-16i 配接卡時，AnyBay 背板也支援 NVMe U.3 硬碟以及 SAS 和 SATA 硬碟。控制器到背板的佈線與使用 SAS/SATA 硬碟相同，NVMe 硬碟透過 PCIe x1 鏈結連接到控制器。
1 x 背板：1 x RAID/HBA 8i
2 x 背板：1 x RAID/HBA 16i
3 x 背板：1 x RAID/HBA 8i + 1 x RAID/HBA 16i
6 x 背板：3 x RAID/HBA 16i
視您的配置而定，RAID/HBA 配接卡將安裝在不同的擴充卡。根據 RAID/HBA 配接卡的位置，從下表中選取對應的佈線路徑。

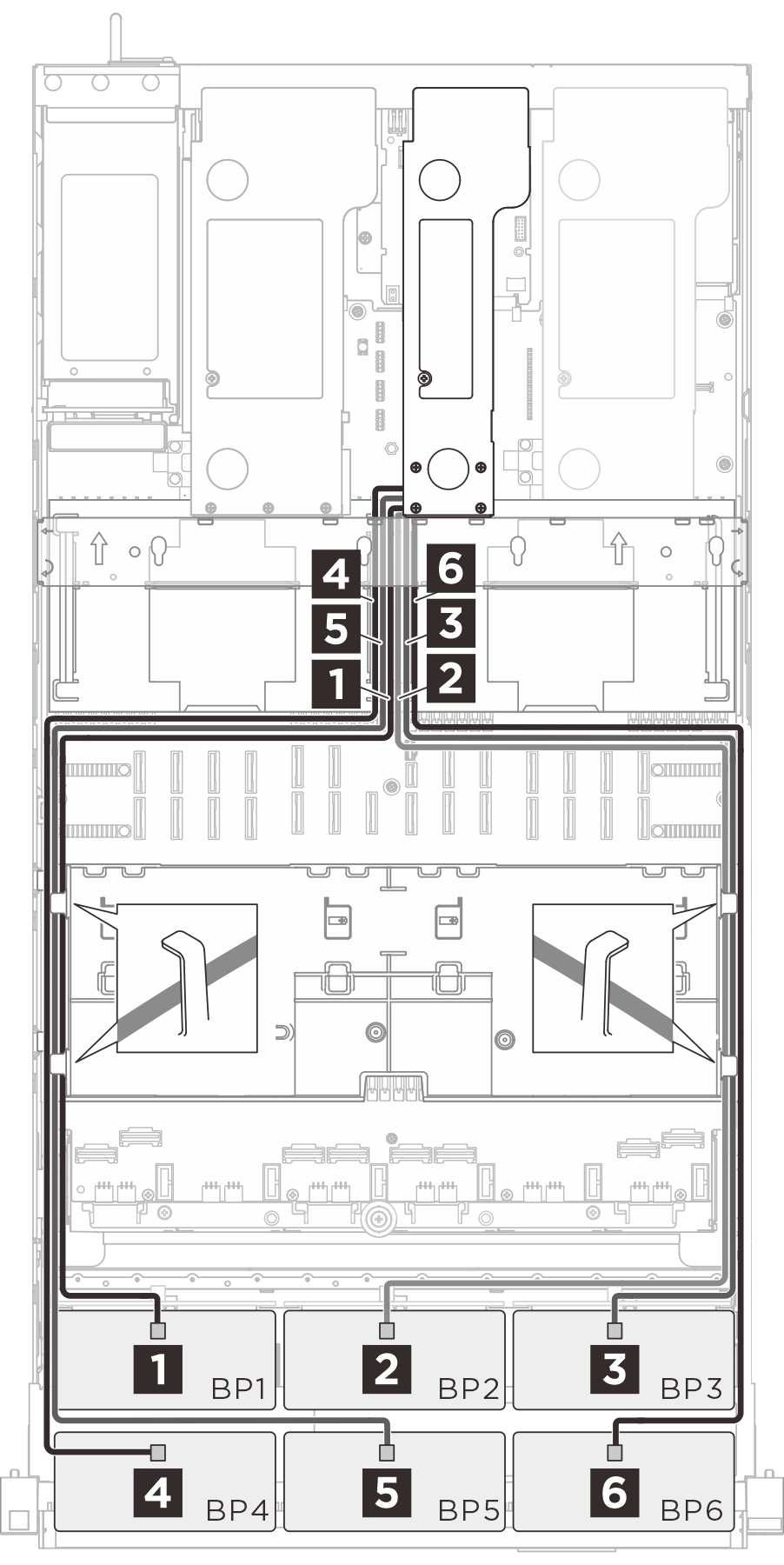

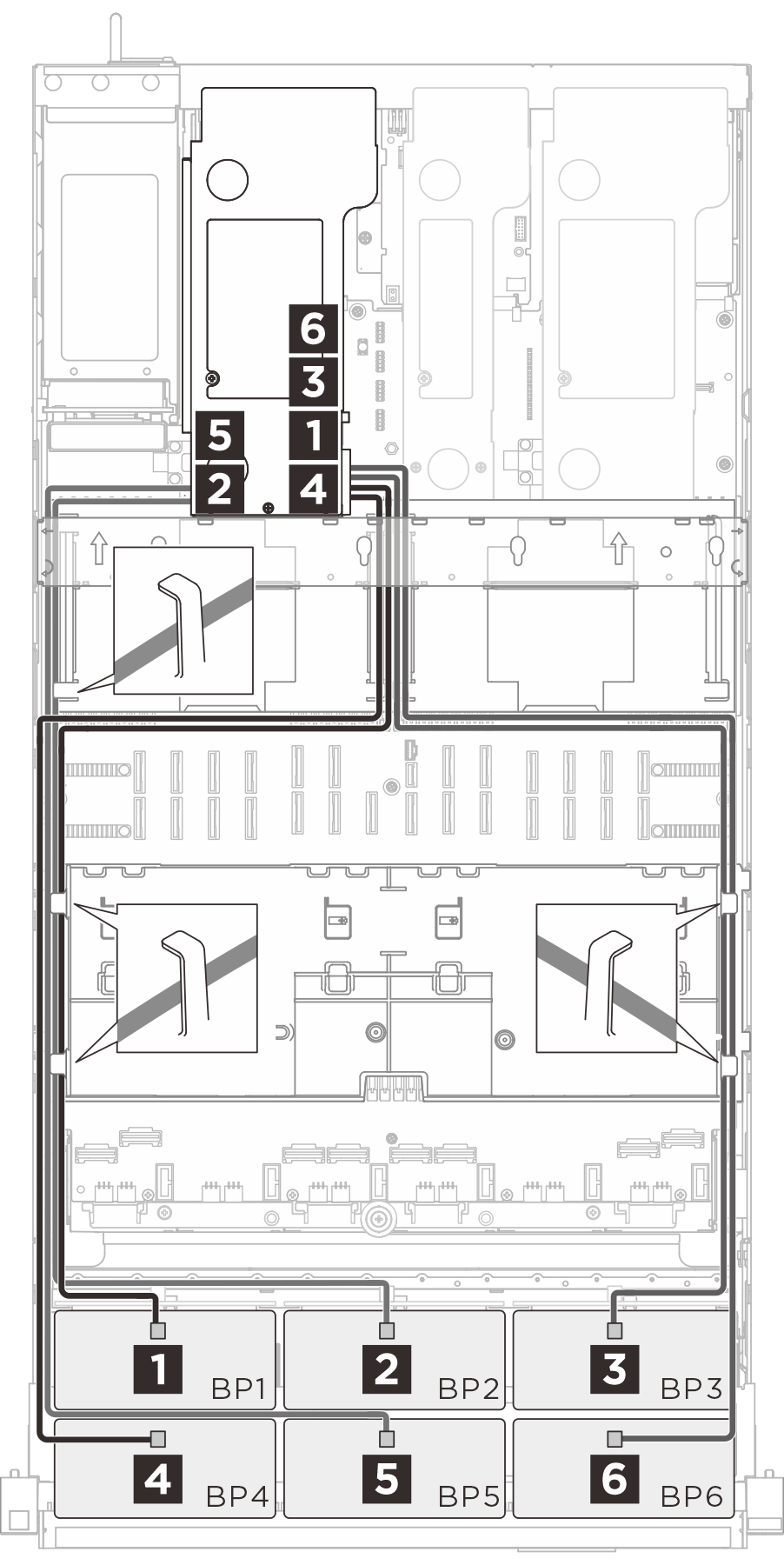

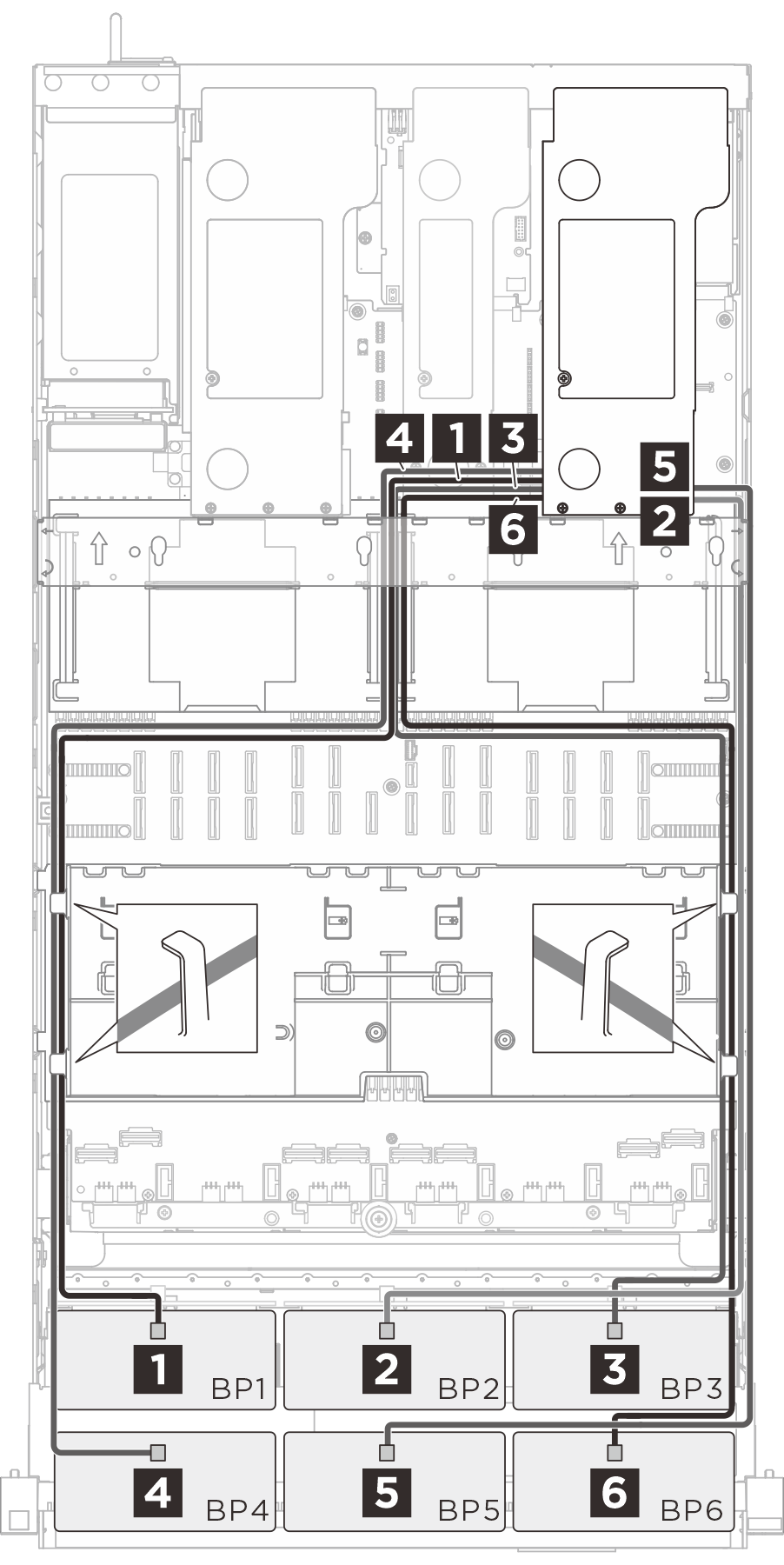

| 纜線佈線至擴充卡 3 | 纜線佈線至擴充卡 2 | 纜線佈線至擴充卡 1 |
|---|---|---|
 |  |  |
| 纜線 | 從（背板） | 到（RAID/HBA 配接卡） |
|---|---|---|
| 1 BP 1: SAS | 1
|
| 2 BP 2: SAS | 2
|
| 3 BP 3: SAS | 3
|
| 4 BP 4: SAS | 4
|
| 5 BP 5: SAS | 5
|
| 6 BP6: SAS | 6
|
