Прокладка кабелей объединительной панели для 2,5-дюймовых дисков
В этом разделе содержатся сведения по прокладке кабелей для объединительной панели для 2,5-дюймовых дисков.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.

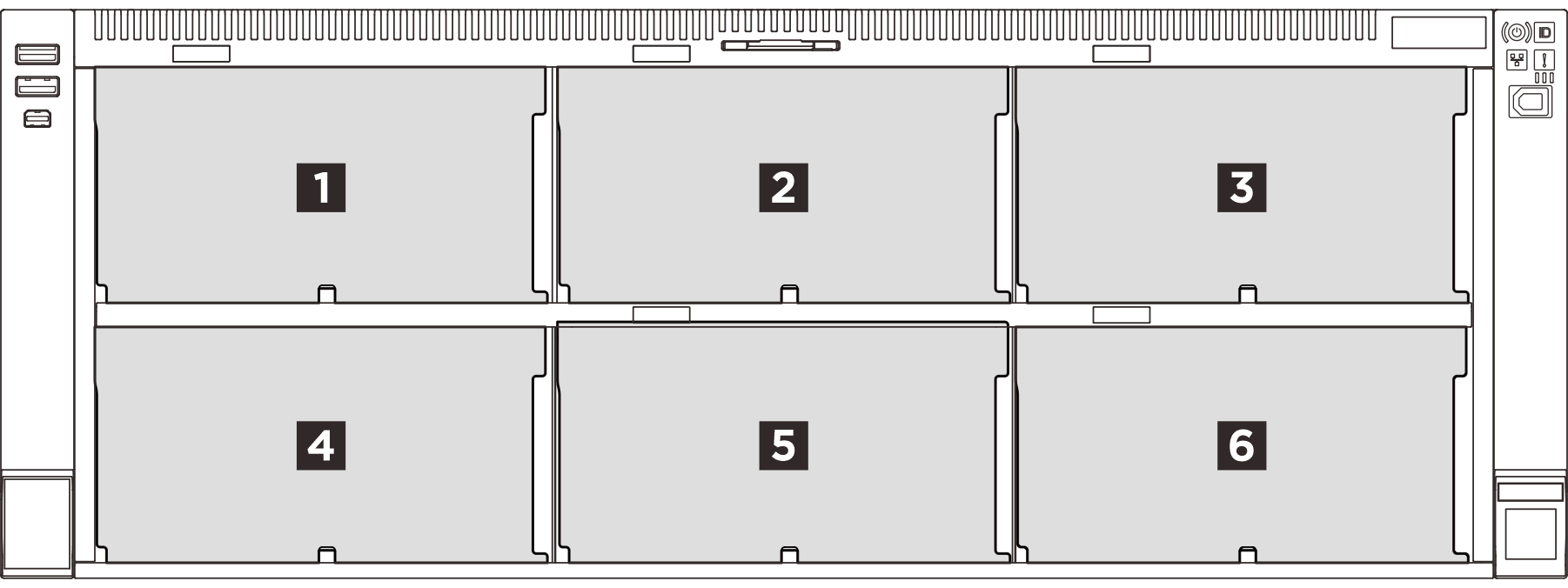

Нумерация объединительных панелей
| Объединительная панель дисков | Отсек для диска | Поддерживаемые объединительные панели дисков | Поддерживаемые диски |
|---|---|---|---|
| 1 Объединительная панель 1 | 0–7 |
|
|
| 2 Объединительная панель 2 | 8–15 | ||
| 3 Объединительная панель 3 | 16–23 | ||
| 4 Объединительная панель 4 | 24–31 |
|
|
| 5 Объединительная панель 5 | 32–39 | ||
| 6 Объединительная панель 6 | 40–47 |
Объединительная панель AnyBay поддерживает диски SAS, SATA или NVMe.
| Приоритет установки | Тип объединительной панели | Приоритет размещения объединительных панелей |
|---|---|---|
| 1 | Объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay | 1, 3, 2 |
| 2 | Объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA | 1, 2, 3, 4, 5, 6 |
1 объединительная панель: 1 объединительная панель SAS/SATA или 1 объединительная панель AnyBay
2 объединительные панели: 2 объединительные панели SAS/SATA, 2 объединительные панели AnyBay или их комбинация
3 объединительные панели: 3 объединительные панели SAS/SATA, 3 объединительные панели AnyBay или их комбинации
6 объединительных панелей: 6 объединительных панелей SAS/SATA или их комбинации
Поддерживается до 3 объединительных панелей AnyBay.

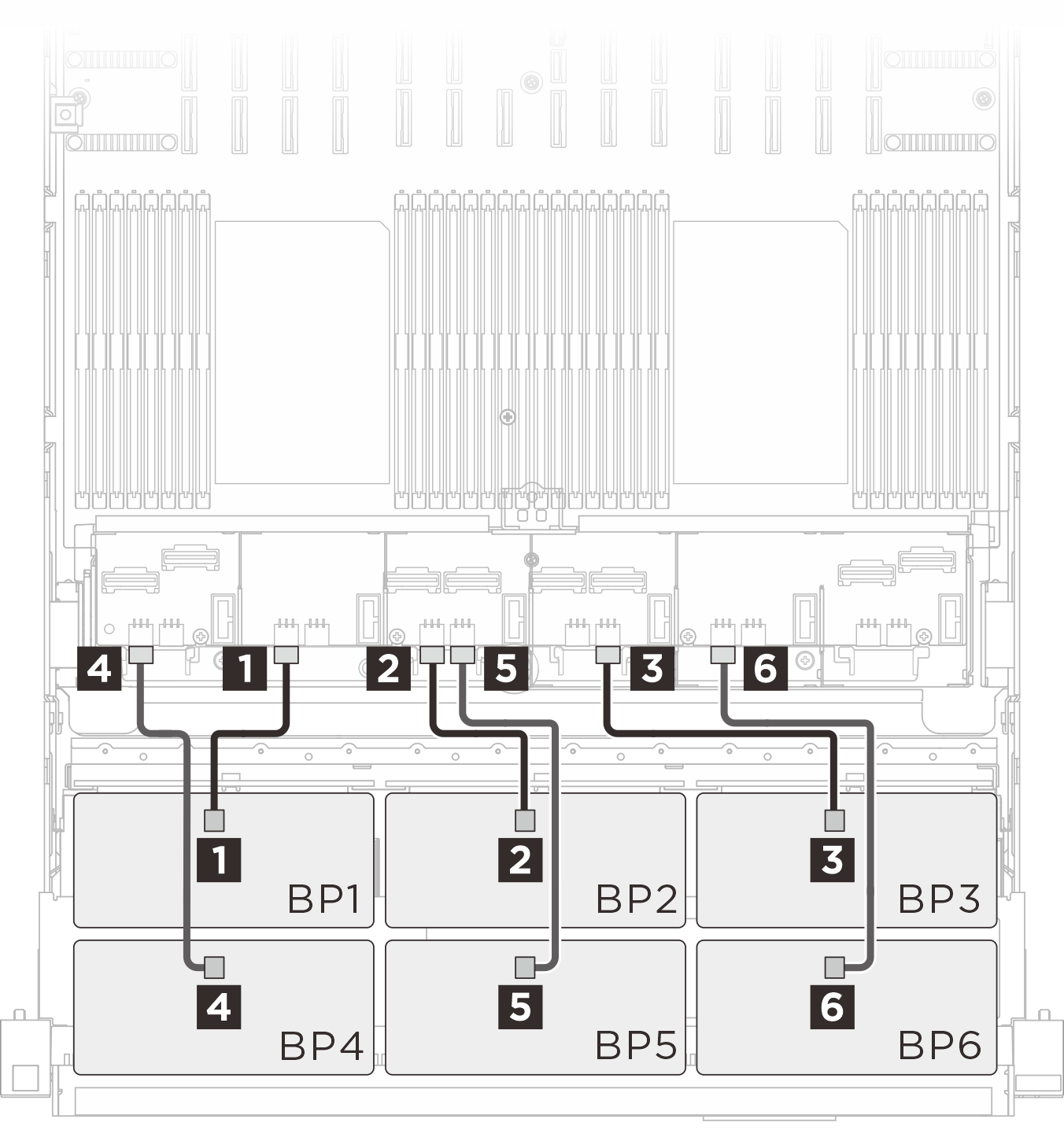

Прокладка кабелей питания
 |
| Кабель | От (объединительная панель) | К (блок материнской платы) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP9 PWR |
Прокладка кабелей NVMe
Объединительная панель AnyBay используется в качестве объединительной панели только для дисков NVMe, если она не подключена к адаптеру RAID/HBA.

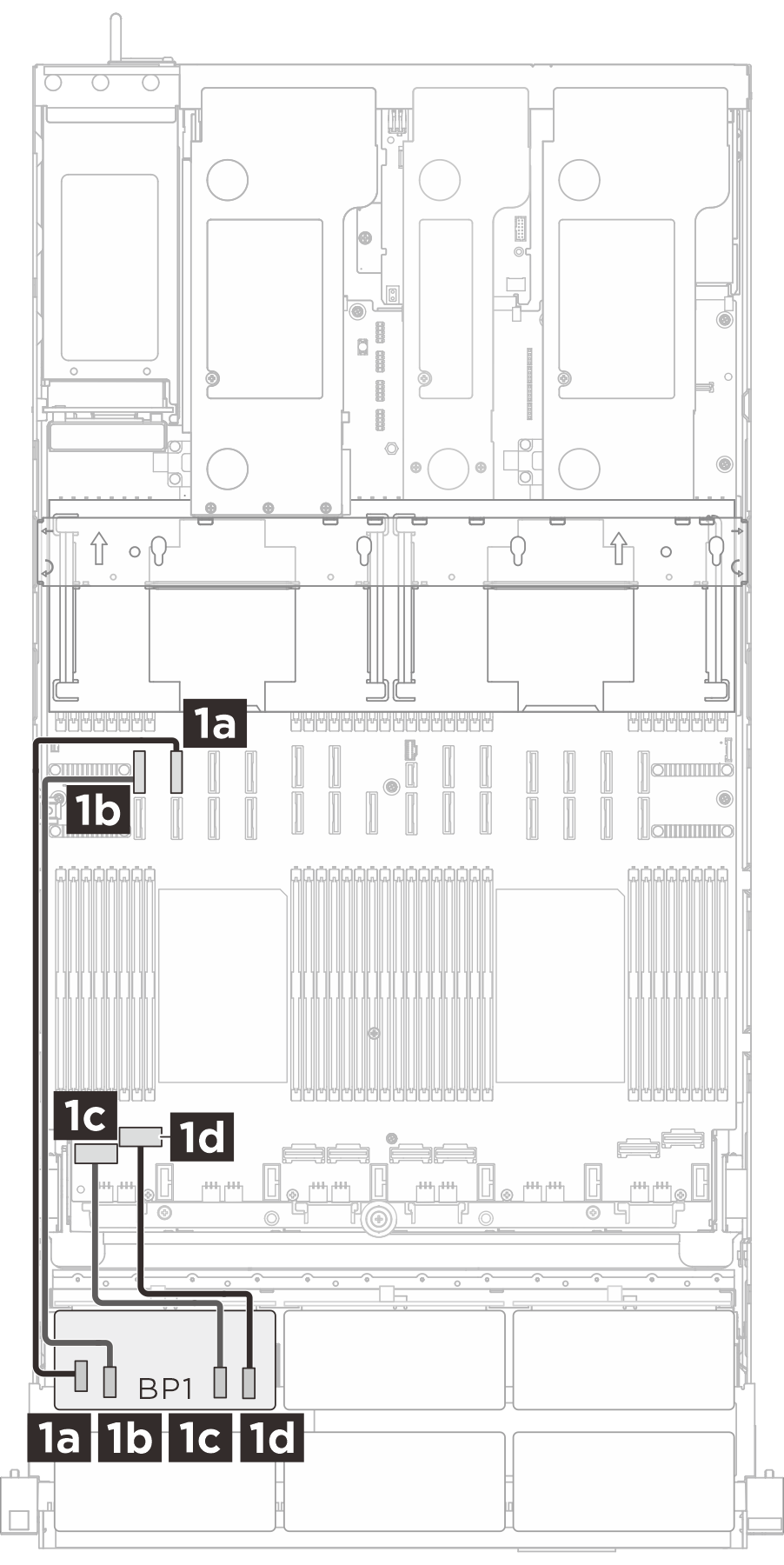

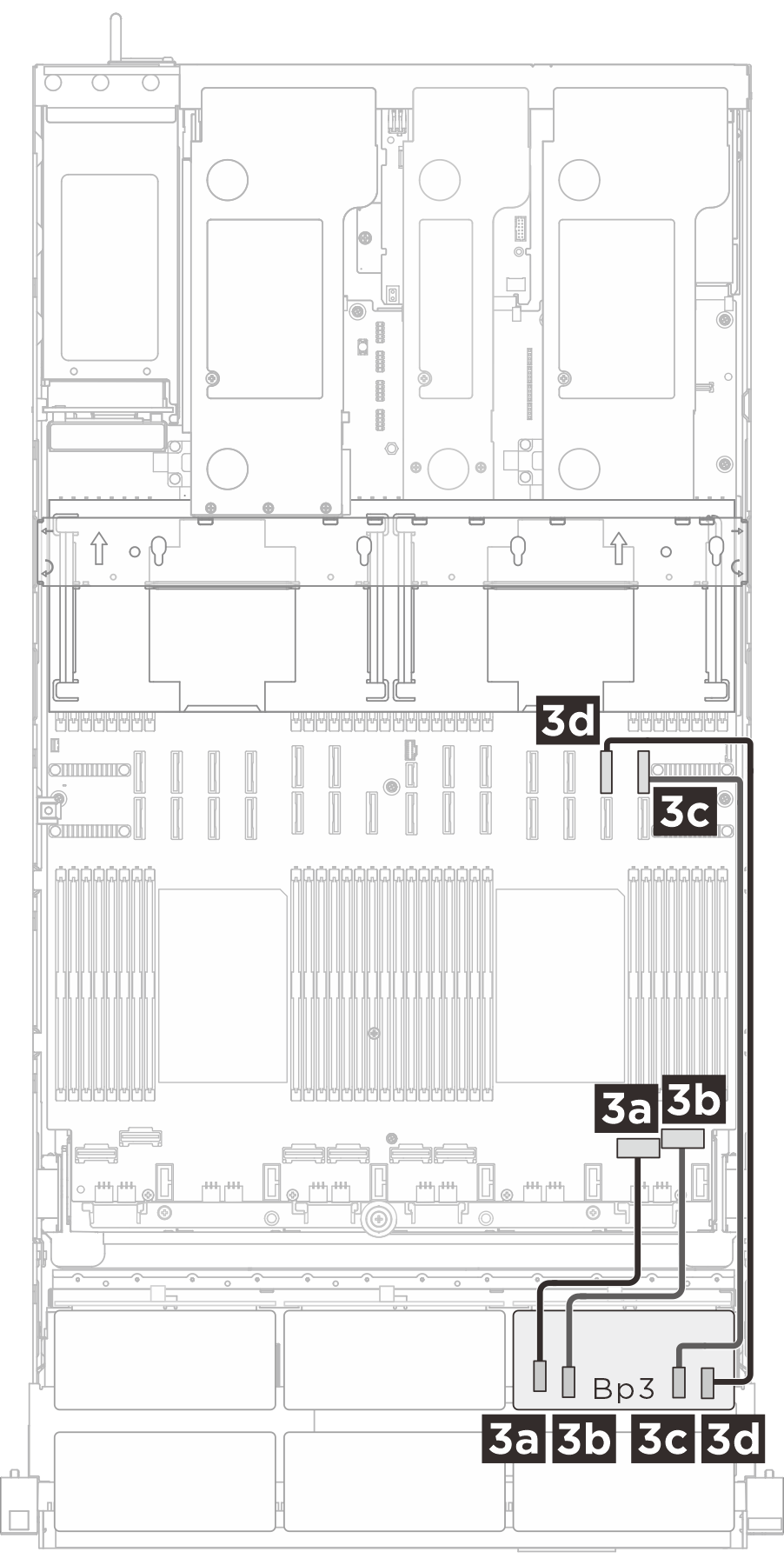

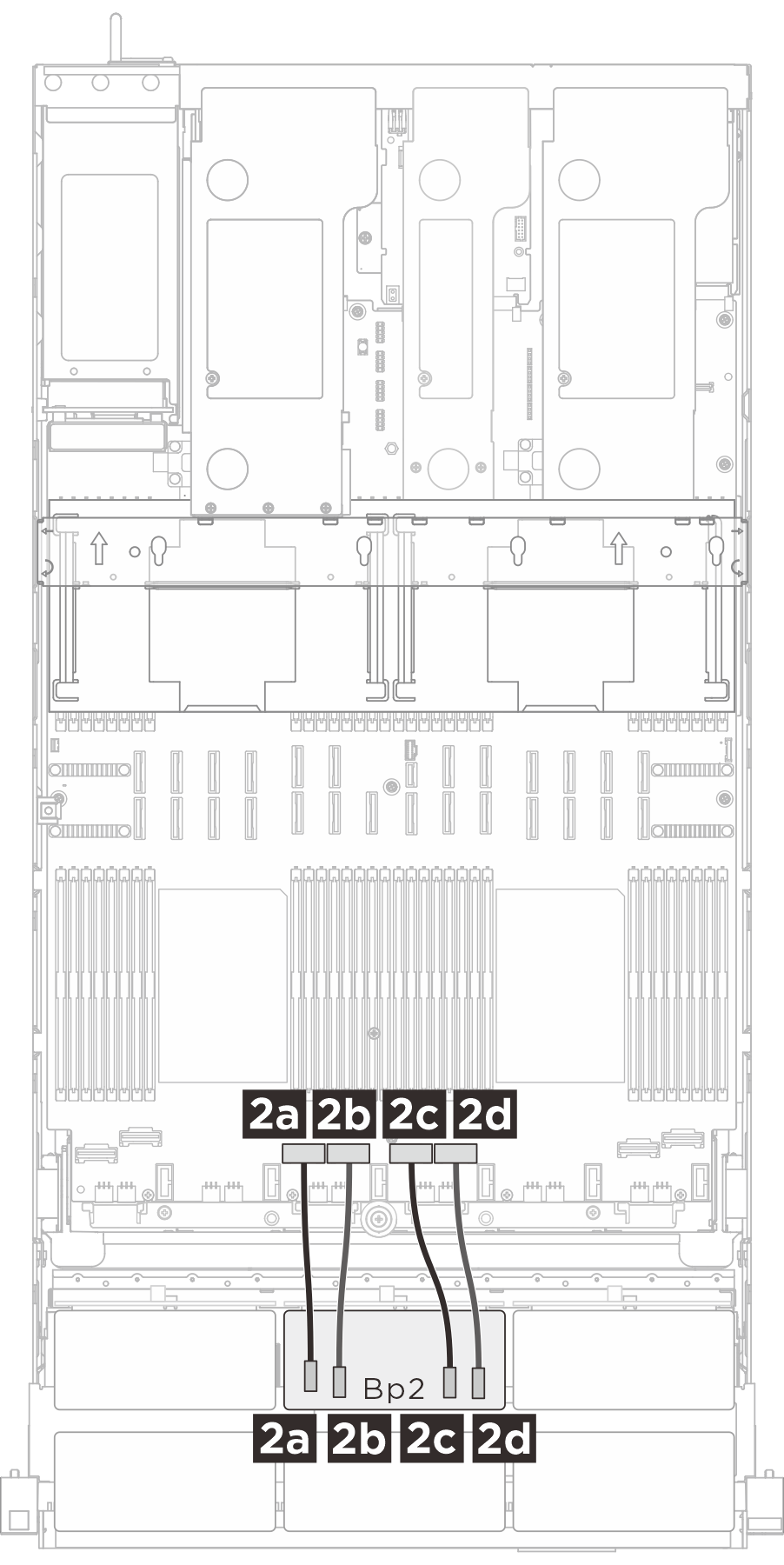

| Прокладка кабелей NVMe BP1 | Прокладка кабелей NVMe BP2 | Прокладка кабелей NVMe BP3 |
|---|---|---|
 |  |  |
| Кабель | От (объединительная панель) | К (блок материнской платы) |
|---|---|---|
| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |
| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |
| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
Прокладка кабелей SAS/SATA
Адаптеры RAID/HBA Gen 4: 545-8i/940-8i/940-16i/440-16i
Адаптеры RAID/HBA Gen 3: 5350-8i/9350-8i/4350-16i
Если адаптер RAID 940-8i или RAID 940-16i установлен для трехрежимной работы, объединительная панель AnyBay также поддерживает диски NVMe U.3 одновременно с дисками SAS и SATA. Прокладка кабелей контроллера к объединительным панелям такая же, как и для дисков SAS/SATA, а диски NVMe подключаются к контроллеру по каналу PCIe x1.
1 объединительная панель: 1 RAID/HBA 8i
2 объединительные панели: 1 RAID/HBA 16i
3 объединительные панели: 1 RAID/HBA 8i и 1 RAID/HBA 16i
6 объединительных панелей: 3 RAID/HBA 16i
Место установки адаптеров RAID/HBA на платах-адаптерах Riser зависит от конфигурации. В зависимости от расположения адаптера RAID/HBA выберите соответствующий план прокладки в следующей таблице.

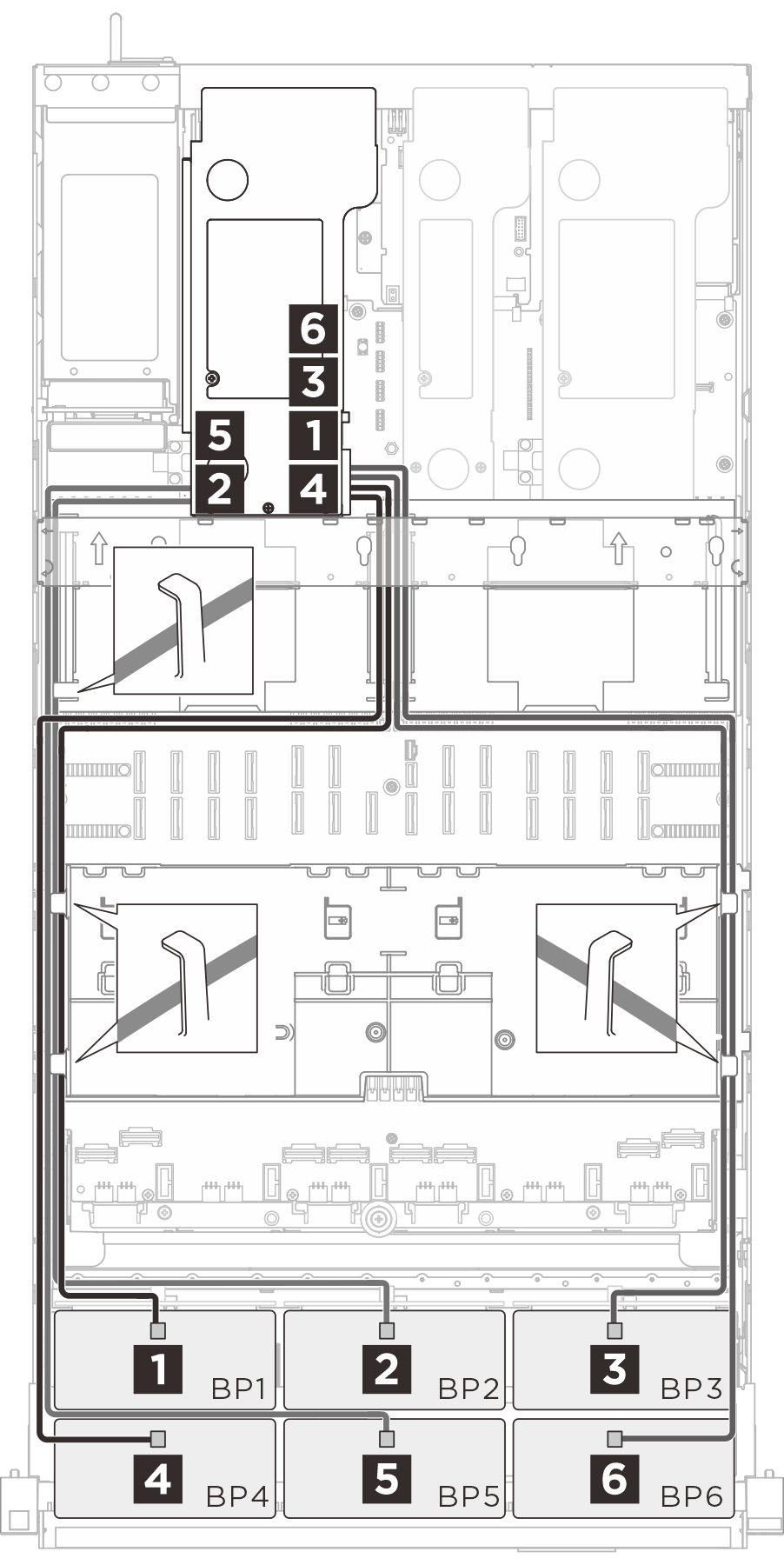

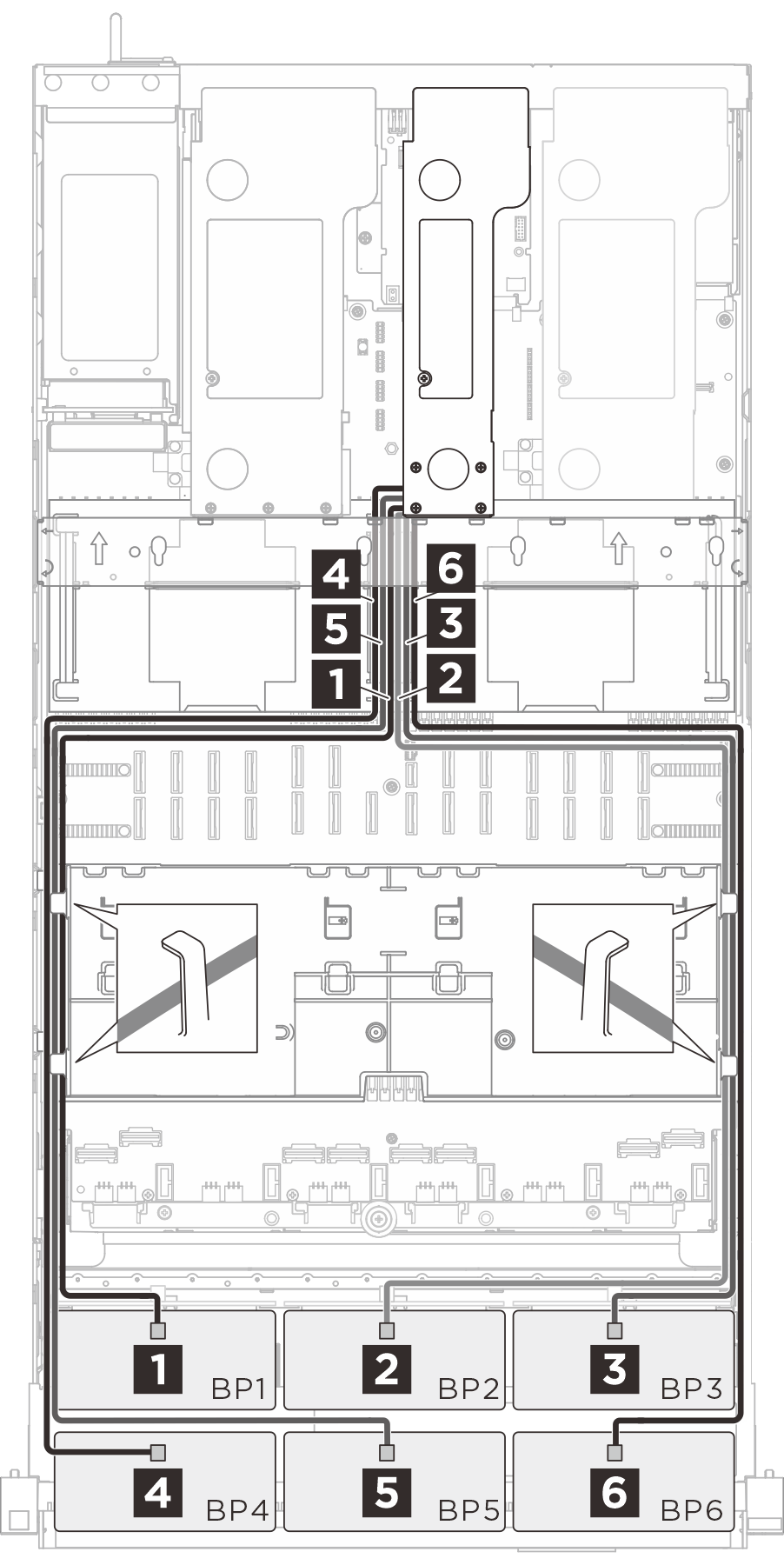

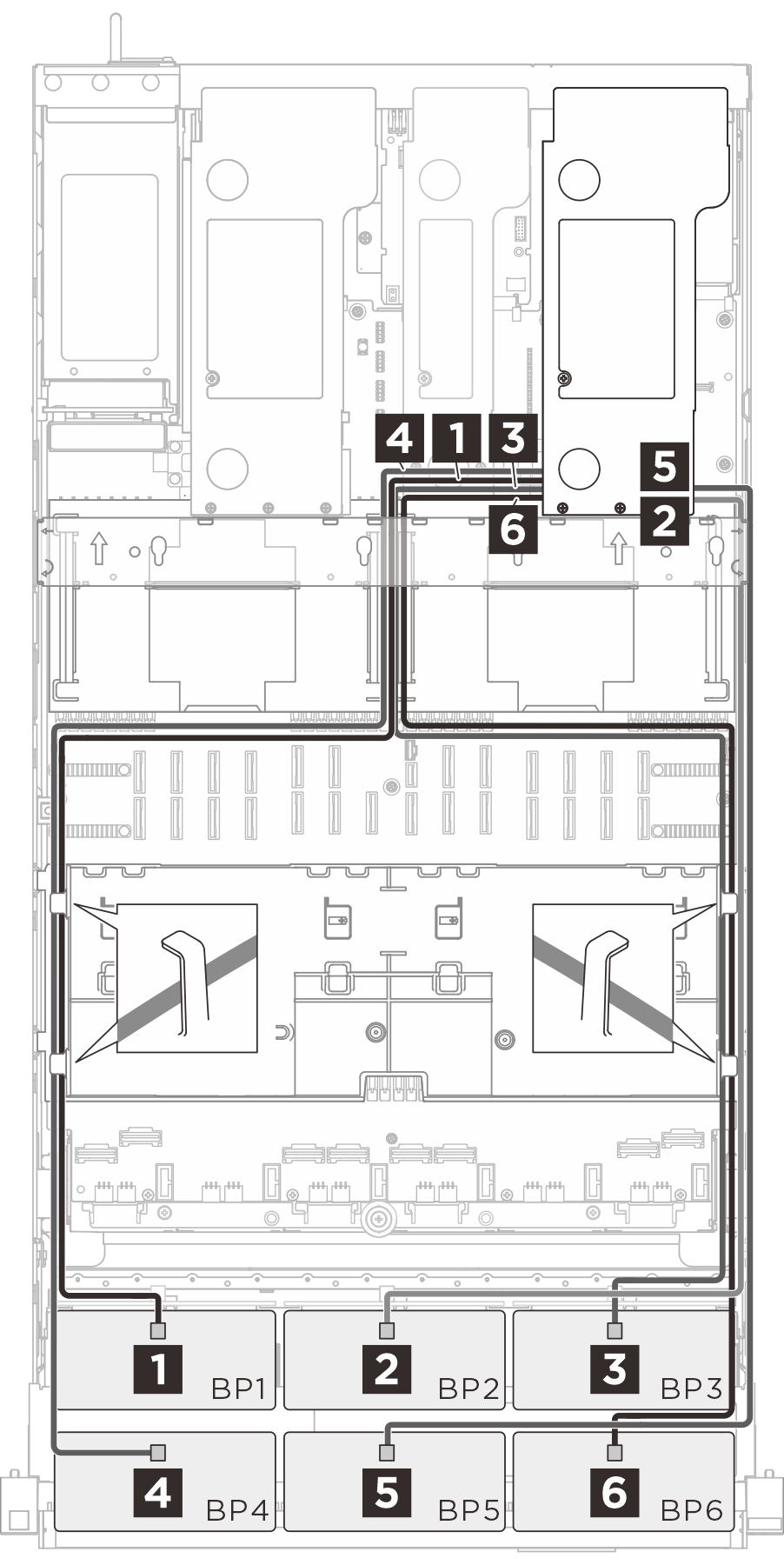

| Прокладка кабелей к плате-адаптеру Riser 3 | Прокладка кабелей к плате-адаптеру Riser 2 | Прокладка кабелей к плате-адаптеру Riser 1 |
|---|---|---|
 |  |  |
| Кабель | От (объединительная панель) | К (адаптер RAID/HBA) |
|---|---|---|
| 1 BP 1: SAS | 1
|
| 2 BP 2: SAS | 2
|
| 3 BP 3: SAS | 3
|
| 4 BP 4: SAS | 4
|
| 5 BP 5: SAS | 5
|
| 6 BP6: SAS | 6
|
