Разъемы блока материнской платы для прокладки кабелей

На следующих рисунках показаны внутренние разъемы на блоке материнской платы, предназначенные для прокладки внутренних кабелей.

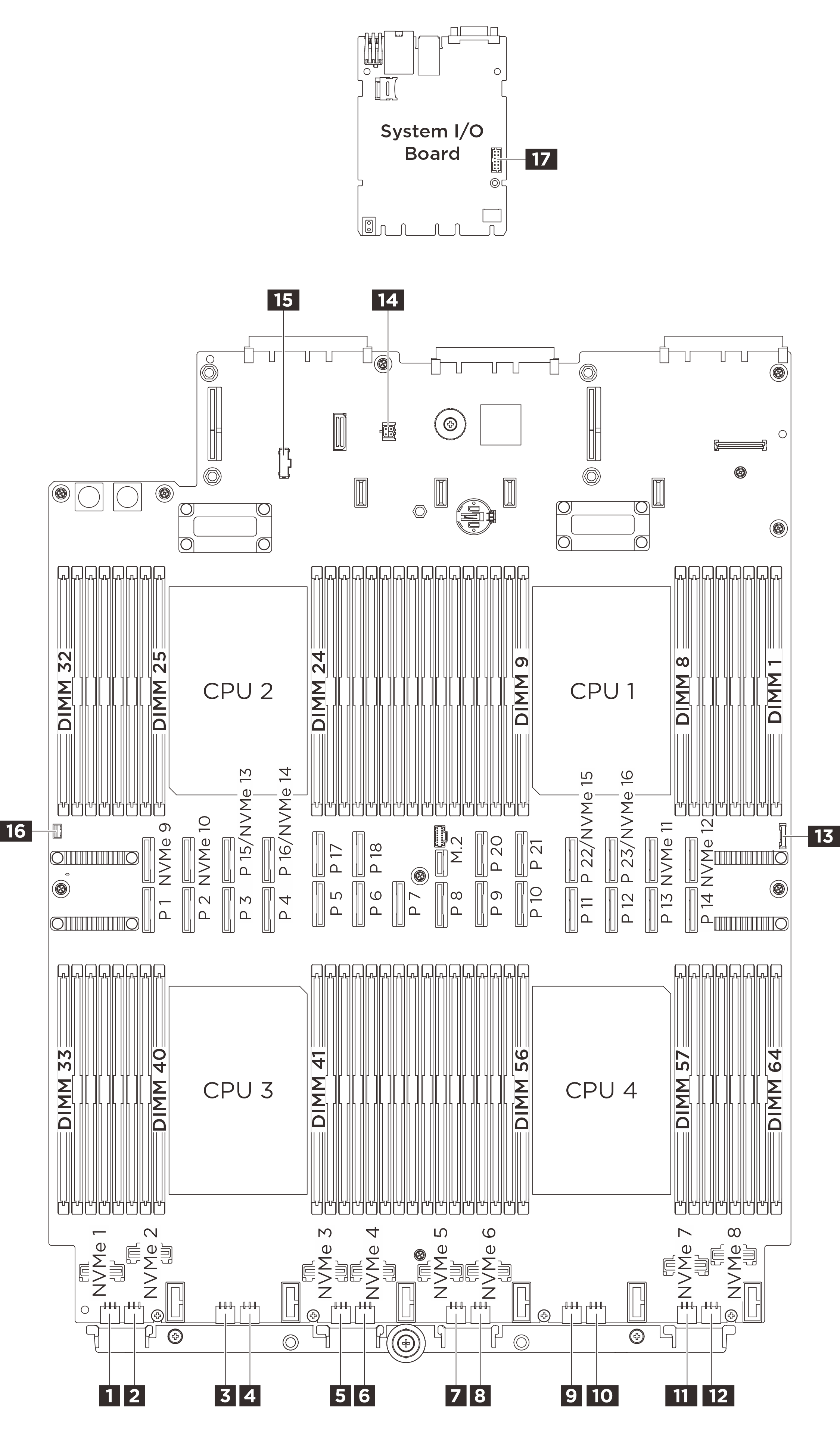

Рис. 1. Разъемы блока материнской платы для прокладки кабелей

1 Разъем питания объединительной панели 1	2 Разъем питания объединительной панели 2
3 Разъем питания объединительной панели 3	4 Разъем питания объединительной панели 4
5 Разъем питания объединительной панели 5	6 Разъем питания объединительной панели 6
7 Разъем питания объединительной панели 7	8 Разъем питания объединительной панели 8
9 Разъем питания объединительной панели 9	10 Разъем питания объединительной панели 10
11 Разъем питания объединительной панели 11	12 Разъем питания объединительной панели 12
13 Разъем USB лицевой панели	14 Разъем датчика утечки
15 Разъем SIDEBAND платы распределения питания	16 Разъем датчика вмешательства
17 Разъем последовательного порта
