Connecteurs du bloc carte mère pour le cheminement des câbles

Les figures suivantes présentent les connecteurs internes du bloc carte mère qui sont utilisés pour le cheminement interne des câbles.

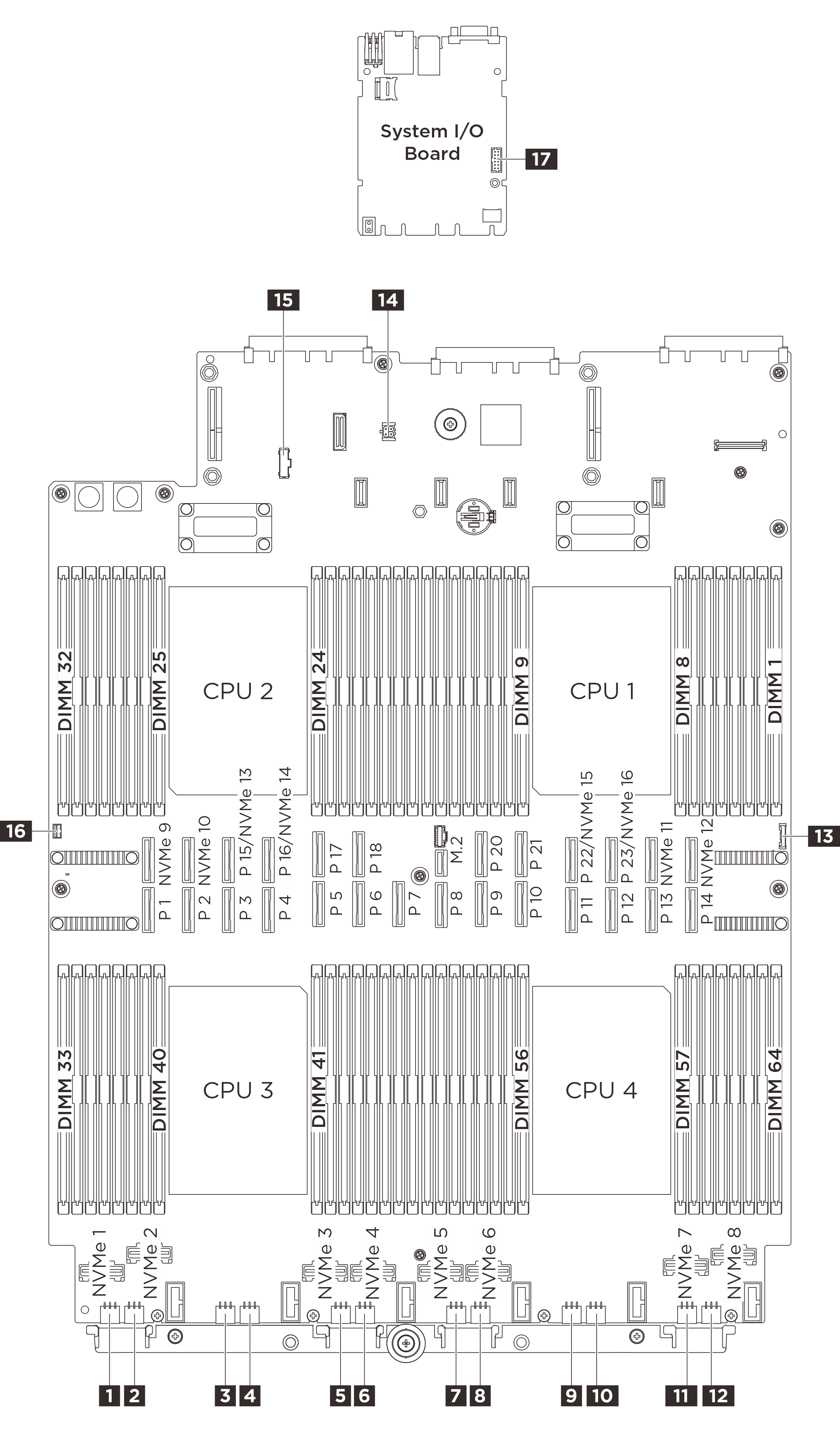

Figure 1. Connecteurs du bloc carte mère pour le cheminement des câbles

1 Connecteur d’alimentation de fond de panier 1	2 Connecteur d’alimentation de fond de panier 2
3 Connecteur d’alimentation de fond de panier 3	4 Connecteur d’alimentation de fond de panier 4
5 Connecteur d’alimentation de fond de panier 5	6 Connecteur d’alimentation de fond de panier 6
7 Connecteur d’alimentation de fond de panier 7	8 Connecteur d’alimentation de fond de panier 8
9 Connecteur d’alimentation de fond de panier 9	10 Connecteur d’alimentation de fond de panier 10
11 Connecteur d’alimentation de fond de panier 11	12 Connecteur d’alimentation de fond de panier 12
13 Connecteur USB du panneau frontal	14 Connecteur de détecteur de fuite
15 Connecteur de bande latérale PDB	16 Connecteur du commutateur de détection d’intrusion
17 Connecteur de port série
