Anschlüsse auf der Systemplatinenbaugruppe für die Kabelführung

In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatinenbaugruppe dargestellt, die für die interne Kabelführung verwendet werden.

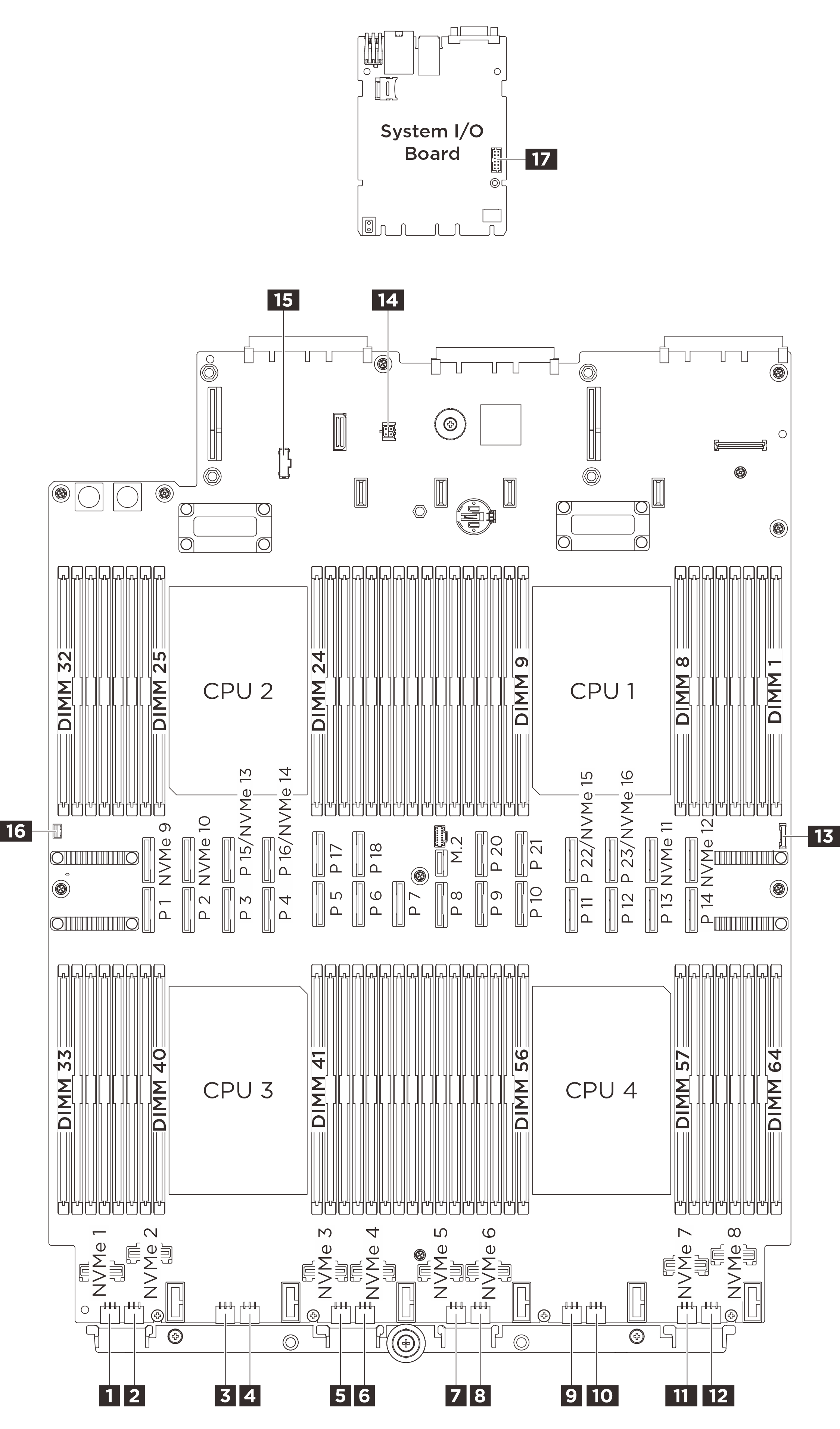

Abbildung 1. Anschlüsse auf der Systemplatinenbaugruppe für die Kabelführung

1 Netzteilanschluss für Rückwandplatine 1	2 Netzteilanschluss für Rückwandplatine 2
3 Netzteilanschluss für Rückwandplatine 3	4 Netzteilanschluss für Rückwandplatine 4
5 Netzteilanschluss für Rückwandplatine 5	6 Netzteilanschluss für Rückwandplatine 6
7 Netzteilanschluss für Rückwandplatine 7	8 Netzteilanschluss für Rückwandplatine 8
9 Netzteilanschluss für Rückwandplatine 9	10 Netzteilanschluss für Rückwandplatine 10
11 Netzteilanschluss für Rückwandplatine 11	12 Netzteilanschluss für Rückwandplatine 12
13 USB-Anschluss des Bedienfelds	14 Anschluss für Flüssigkeitserkennungssensor
15 PDB-Seitenbandanschluss	16 Anschluss für Schalter gegen unbefugten Zugriff
17 Serieller Anschluss
