Kabelführung für M.2-Rückwandplatine
In diesem Abschnitt erfahren Sie, wie die Kabelführung für die M.2-Rückwandplatine funktioniert.
Anmerkung
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Interne M.2-Rückwandplatine

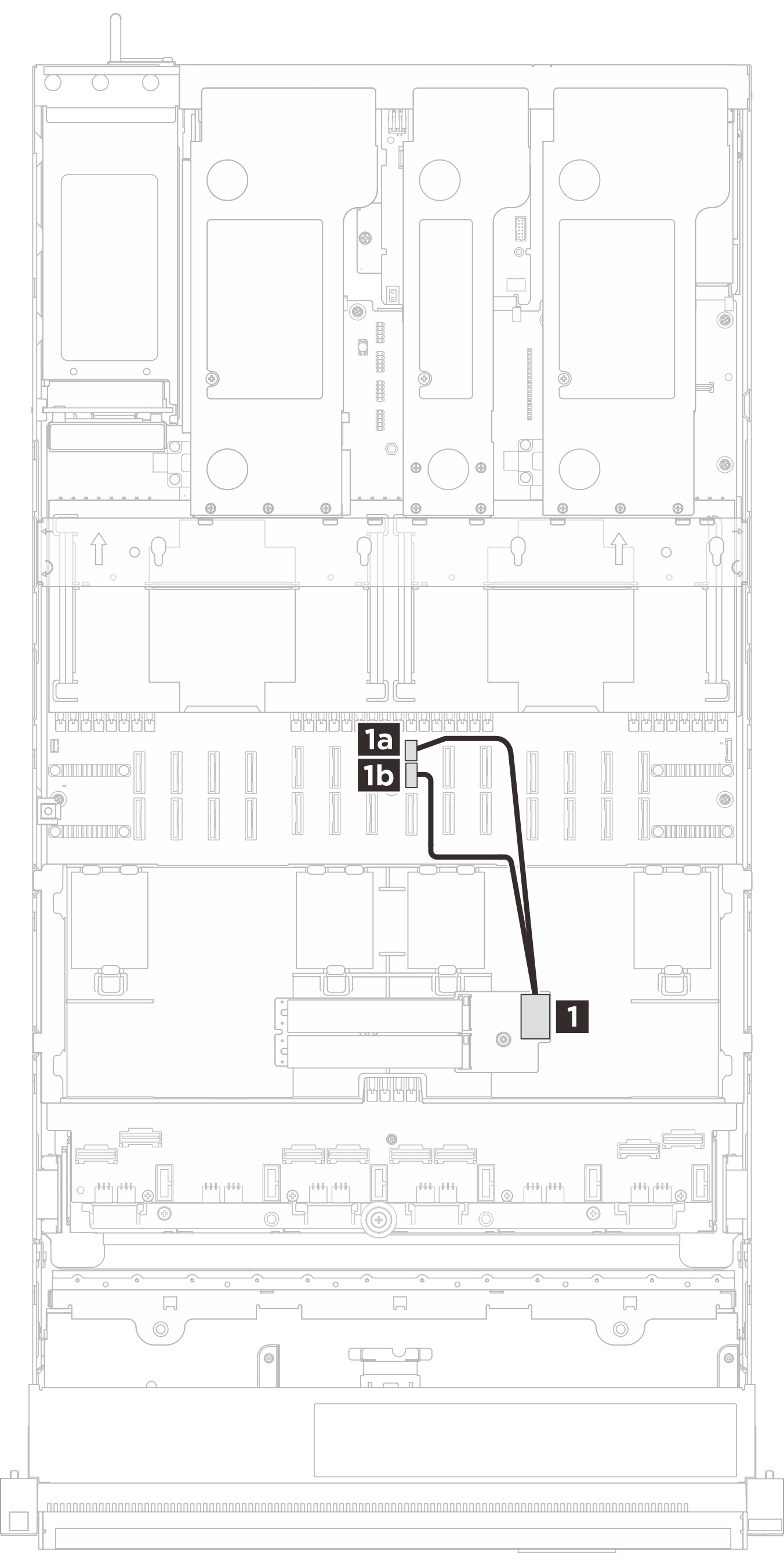

Abbildung 1. Kabelführung für die interne M.2-Rückwandplatine
| Kabel | Vom | Zu |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 Interne M.2-Rückwandplatine | 1a M.2-Netzteilanschluss |
| 1b M.2-Signalanschluss |
M.2-Rückwandplatine an der Rückseite

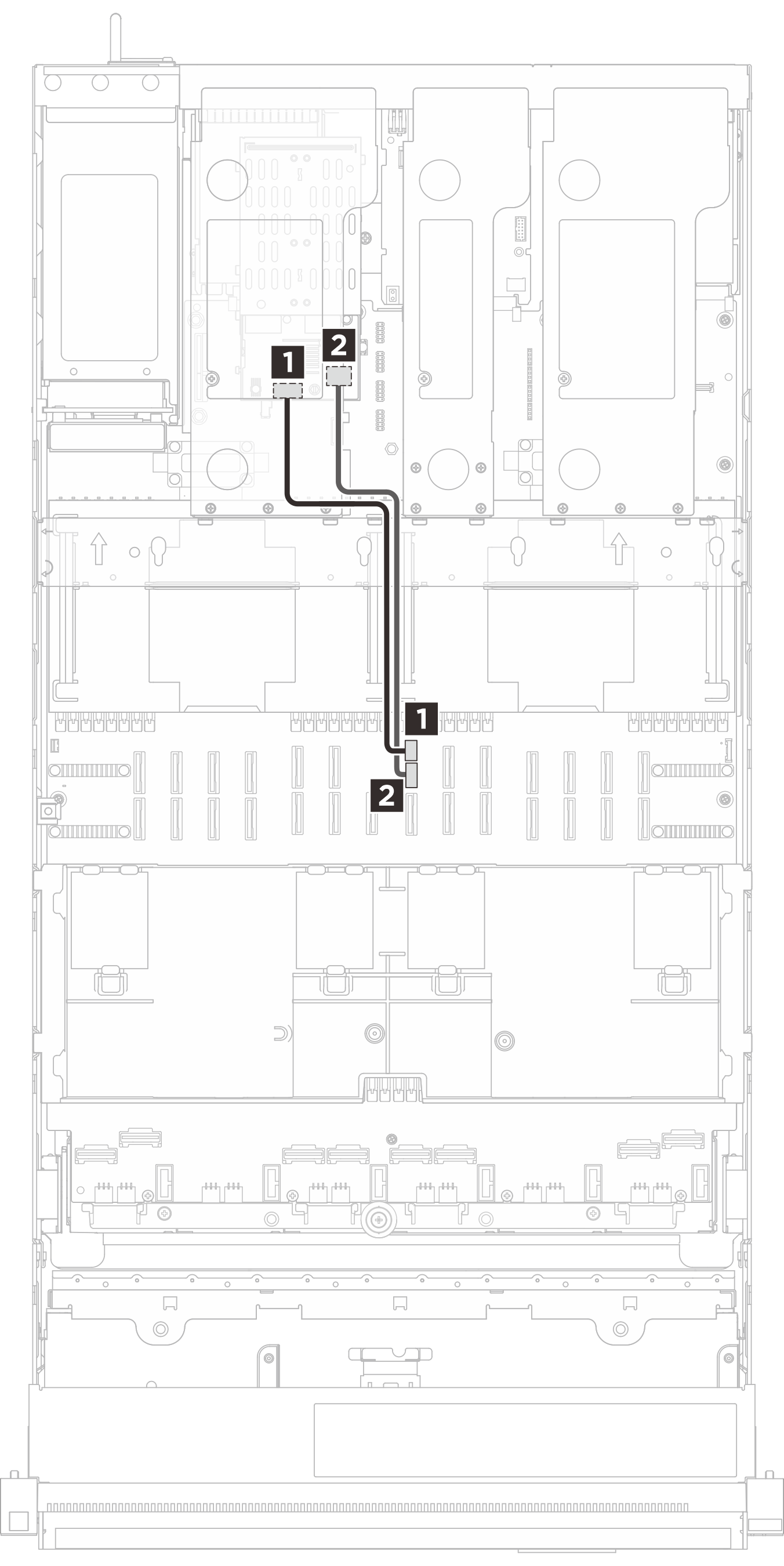

Abbildung 2. Kabelführung für die hintere M.2-Rückwandplatine
| Kabel (Länge) | Vom | Zu |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 M.2-Netzteilanschluss | 1 M.2-Netzteilanschluss |
| MCIO x4 to MCIO x4 (520 mm) | 2 M.2-Signalanschluss | 2 M.2-Signalanschluss |
