Disposición de cables de la placa posterior M.2
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para la placa posterior M.2.
Nota
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.
Placa posterior M.2 interna

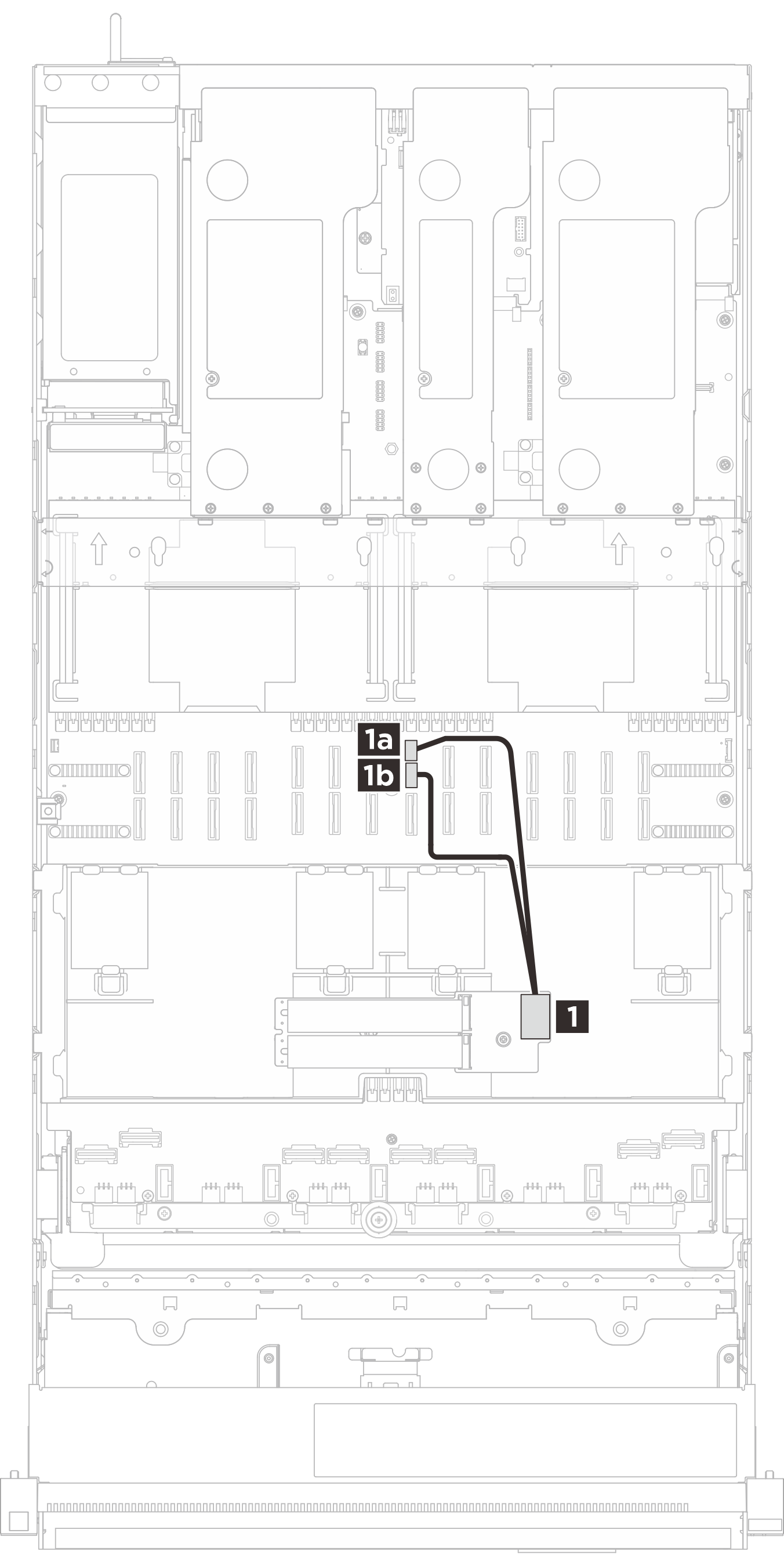

Figura 1. Disposición de los cables para la placa posterior M.2 interna
| Cable | Desde | Hasta |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 Placa posterior M.2 interna | 1a Conector de alimentación M.2 |
| 1b Conector de señal de M.2 |
Placa posterior M.2 trasera

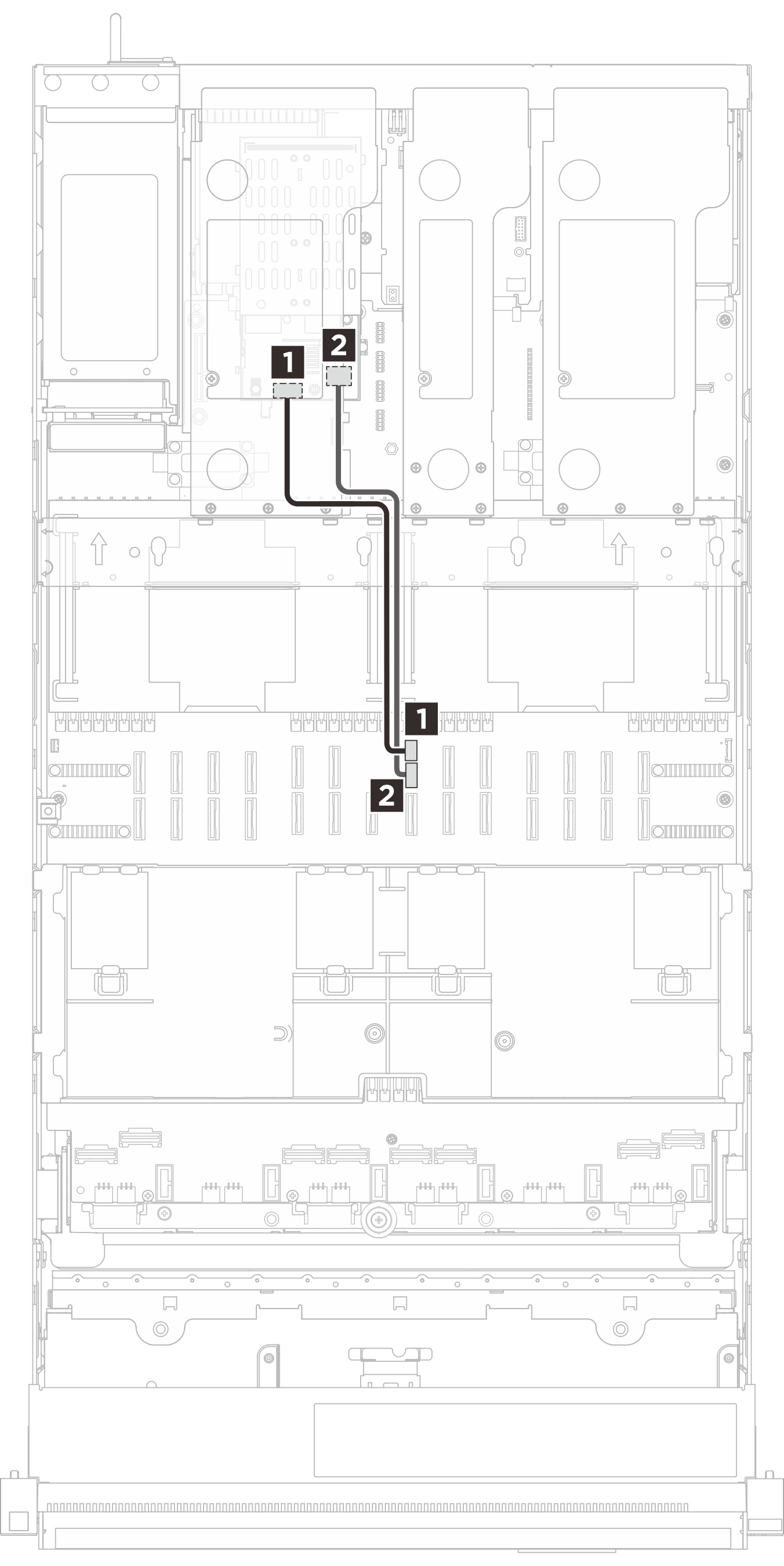

Figura 2. Disposición de los cables para la placa posterior M.2 trasera
| Cable (longitud) | Desde | Hasta |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 Conector de alimentación M.2 | 1 Conector de alimentación M.2 |
| MCIO x4 to MCIO x4 (520 mm) | 2 Conector de señal M.2 | 2 Conector de señal M.2 |
