Disposición de los cables del conmutador de intrusión
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para el conmutador de intrusión.
Nota
Al disponer el cable del conmutador de intrusión, páselo a través del clip para cables del deflector de aire, tal como se muestra en la ilustración. Asegúrese de que el cable no toque el área de VR (marcada con líneas punteadas) en el conjunto de la placa del sistema y de que no se enrede con otros cables de señal de alta velocidad.

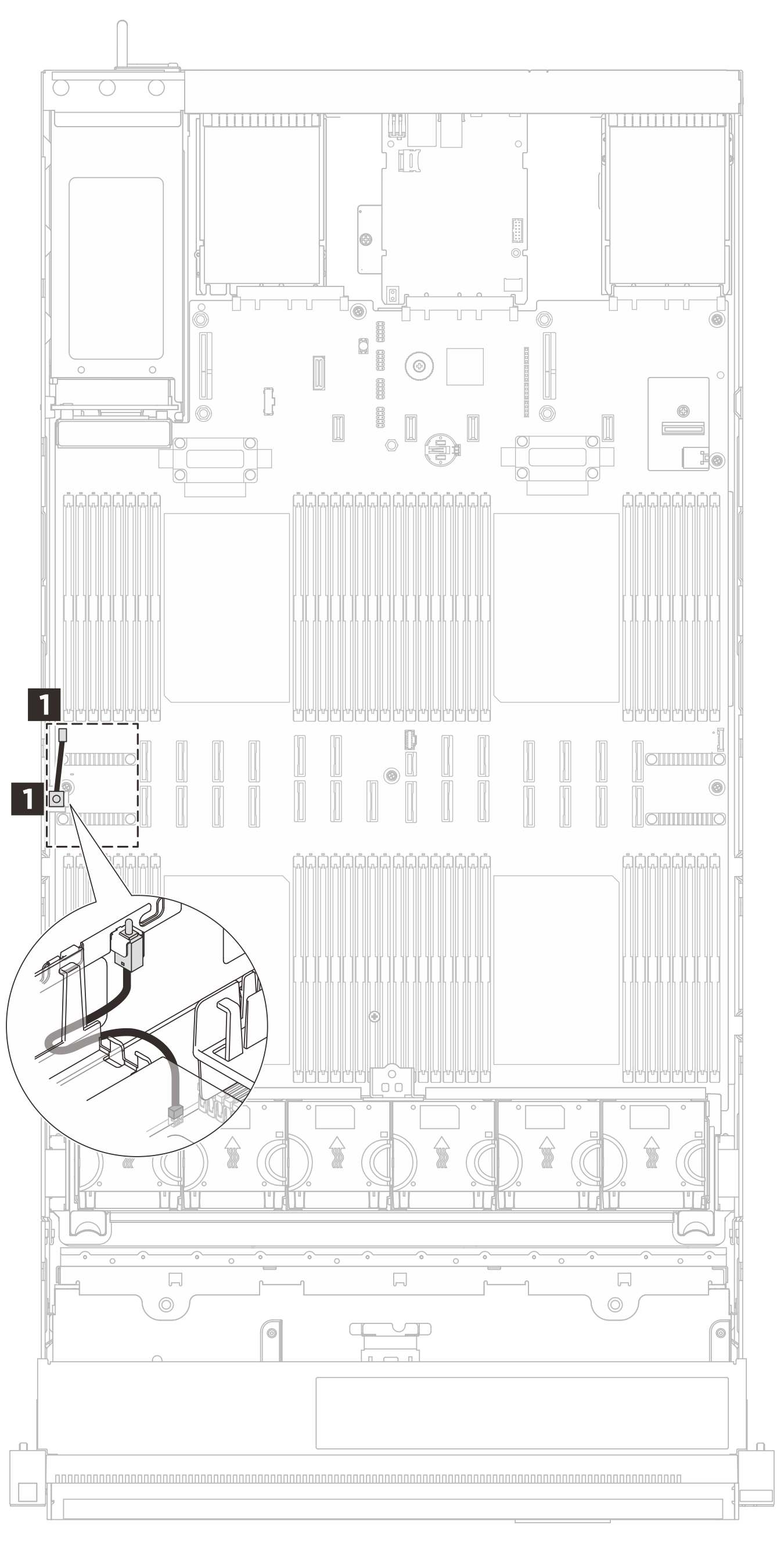

Figura 1. Disposición de los cables para el conmutador de intrusión
| Cable | Desde | Hasta |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 Conmutador de intrusión | 1 Conector del conmutador de intrusión |
