Прокладка кабелей к датчику вмешательства
В этом разделе приведены инструкции по прокладке кабелей для датчика вмешательства.
Прим.
При прокладке кабеля датчика вмешательства проложите кабель через кабельный зажим на дефлекторе, как показано на рисунке. Убедитесь, что кабель не касается области VR (отмечена пунктирными линиями) на блоке материнской платы и не запутывается с другими высокоскоростными сигнальными кабелями.

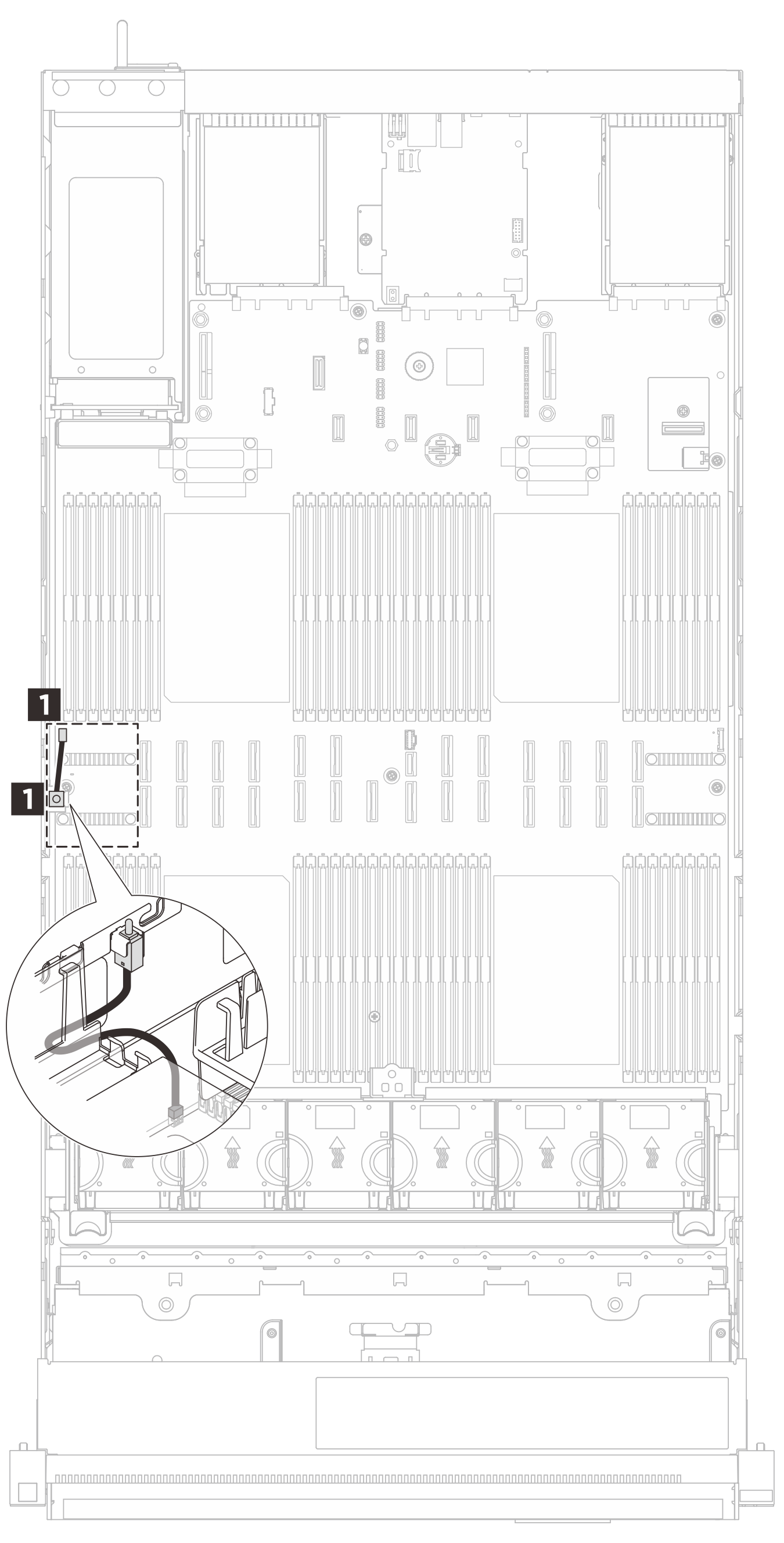

Рис. 1. Прокладка кабеля для датчика вмешательства
| Кабель | От | К |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 Датчик вмешательства | 1 Разъем датчика вмешательства |
