Прокладка кабелей объединительной панели M.2
В этом разделе приведены инструкции по прокладке кабелей для объединительной панели M.2.
Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Внутренняя объединительная панель M.2

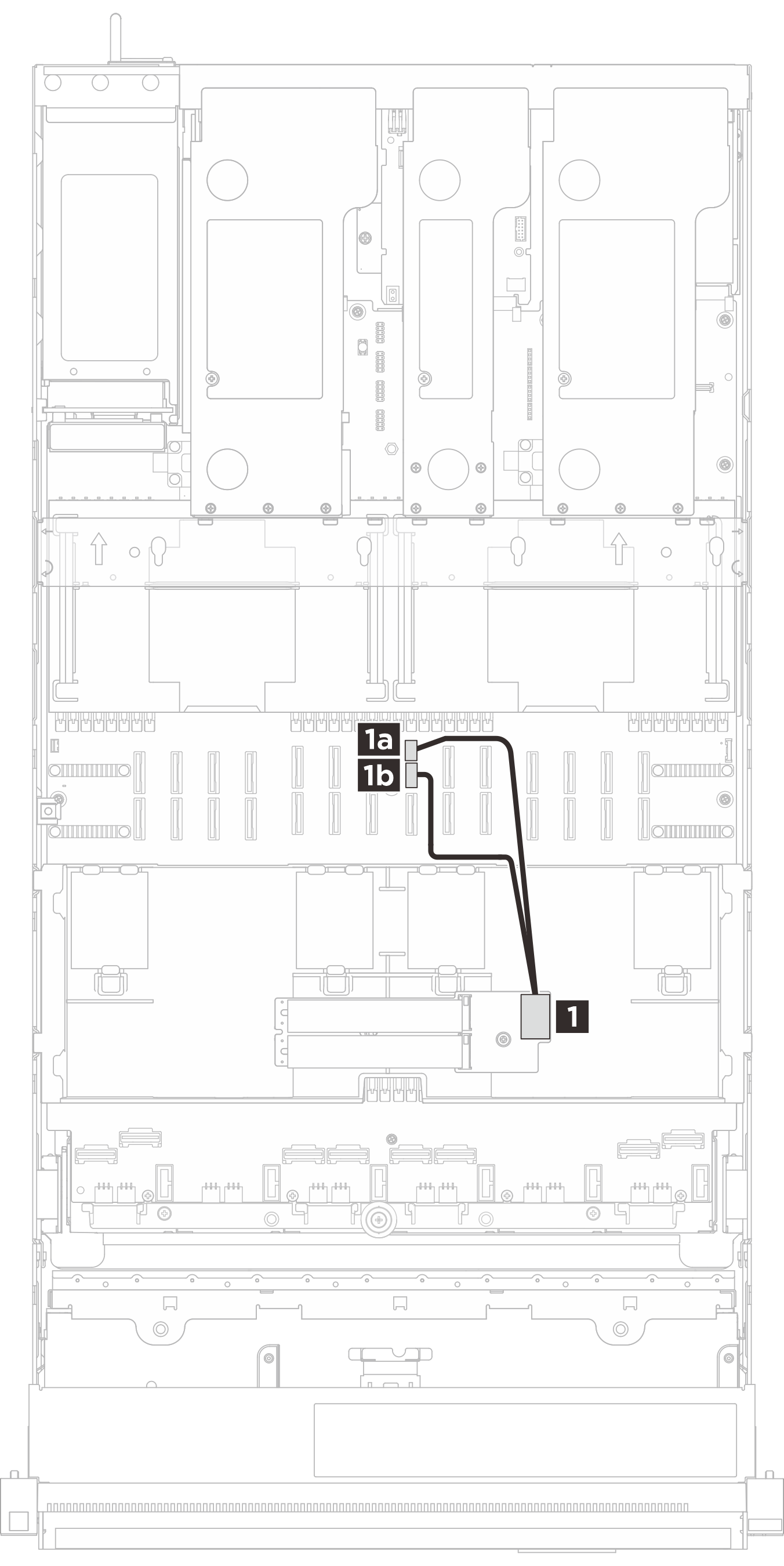

Рис. 1. Прокладка кабелей для внутренней объединительной панели M.2
| Кабель | От | К |
|---|---|---|
| MCIO x4+2x10p to ULP 82p (300/300 mm) | 1 Внутренняя объединительная панель M.2 | 1a Разъем питания M.2 |
| 1b Разъем для сигнального кабеля M.2 |
Задняя объединительная панель M.2

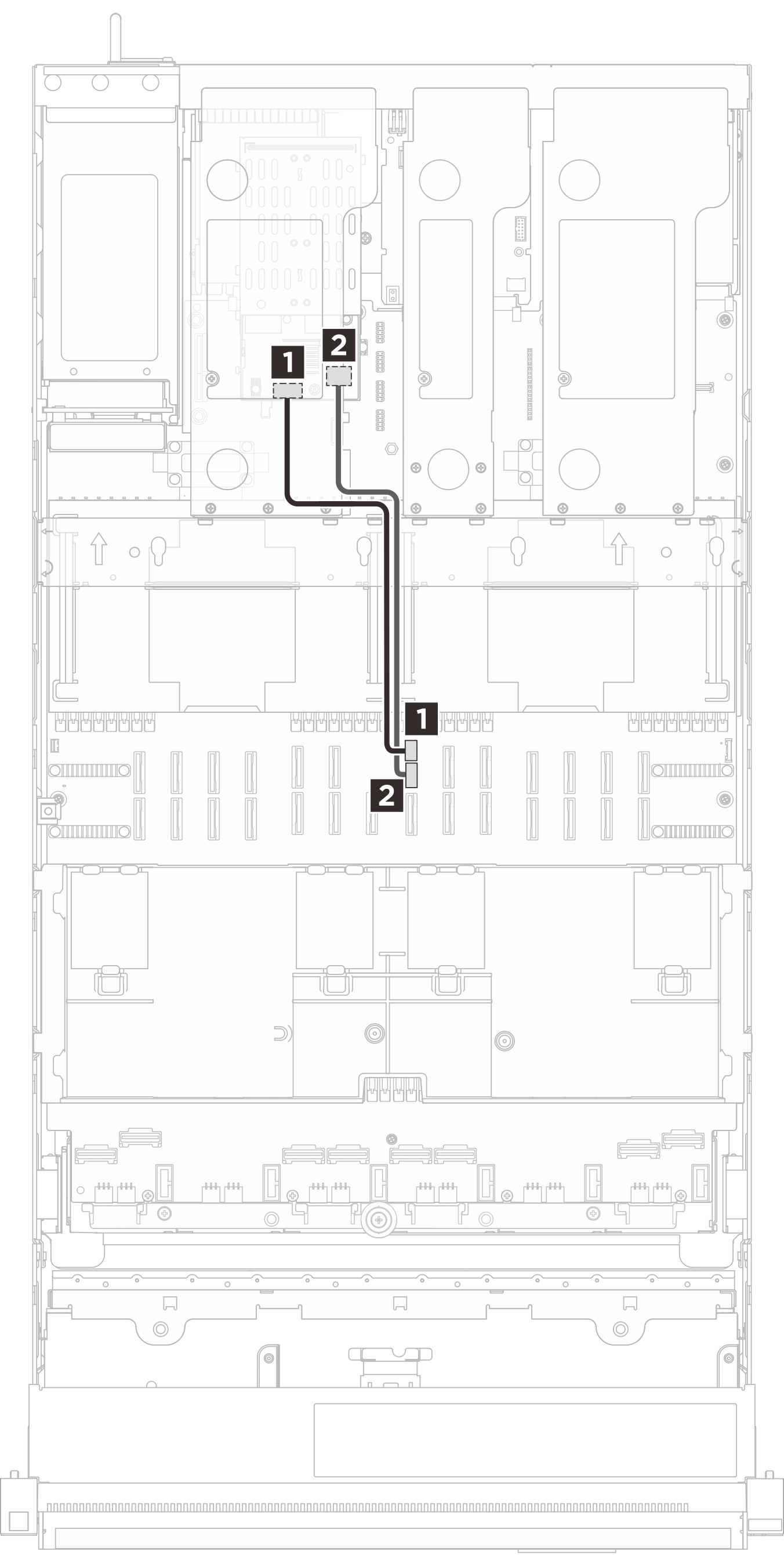

Рис. 2. Прокладка кабелей для задней объединительной панели M.2
| Кабель (длина) | От | К |
|---|---|---|
| 2x10p to 2x10p (520 mm) | 1 Разъем для кабеля питания M.2 | 1 Разъем для кабеля питания M.2 |
| MCIO x4 to MCIO x4 (520 mm) | 2 Разъем для сигнального кабеля M.2 | 2 Разъем для сигнального кабеля M.2 |
