การเดินสายเคเบิลแบ็คเพลน M.2

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแบ็คเพลน M.2

หมายเหตุ

เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

แบ็คเพลน M.2 ภายใน

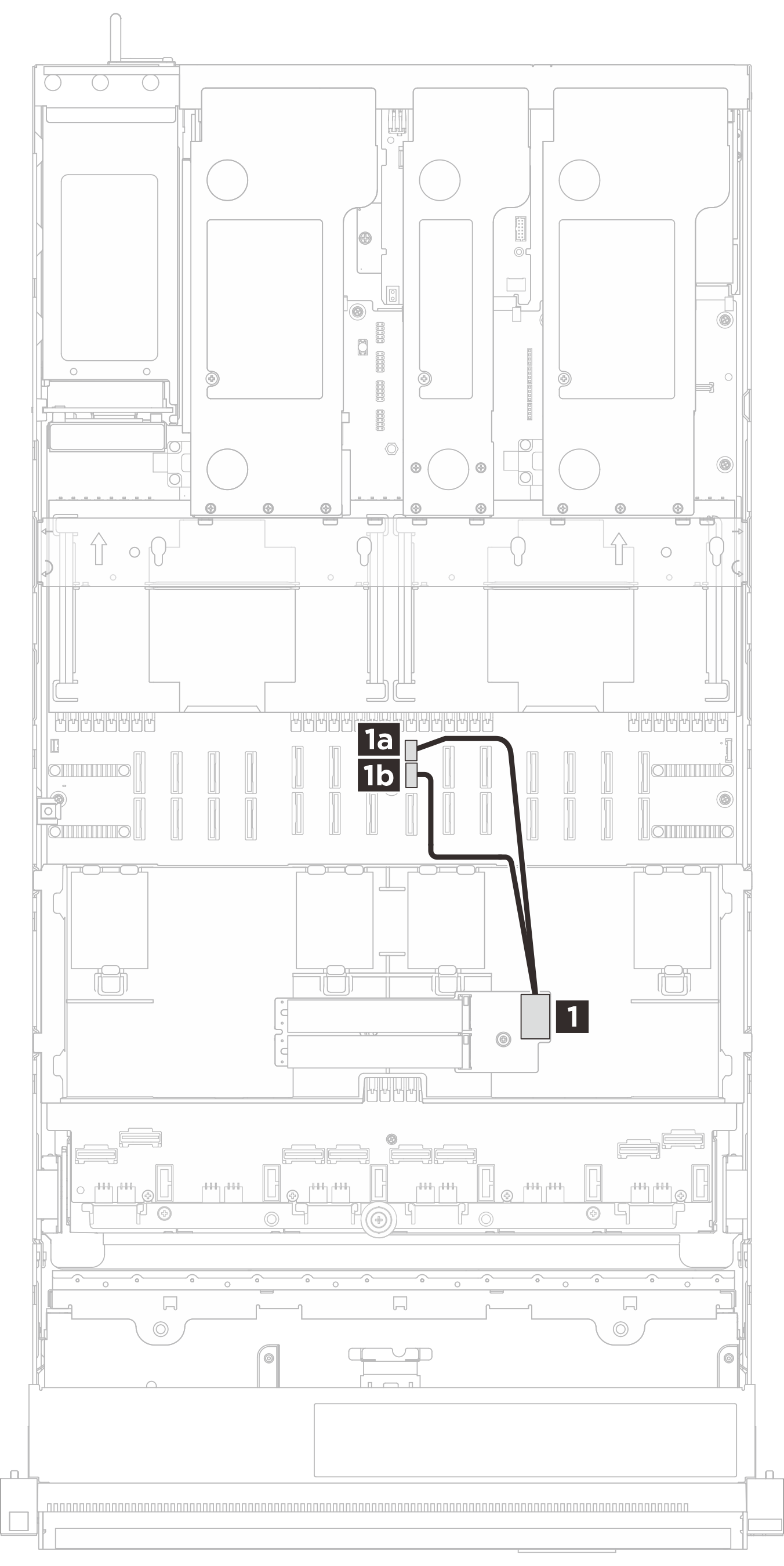

รูปที่ 1. การเดินสายสำหรับแบ็คเพลน M.2 ภายใน
Cable routing for the SATA/NVMe or NVMe M.2 backplane

สาย	จาก	ไปยัง
MCIO x4+2x10p to ULP 82p (300/300 mm)	`1` แบ็คเพลน M.2 ภายใน	`1a` ขั้วต่อไฟฟ้า M.2
MCIO x4+2x10p to ULP 82p (300/300 mm)	`1` แบ็คเพลน M.2 ภายใน	`1b` ขั้วต่อสัญญาณ M.2

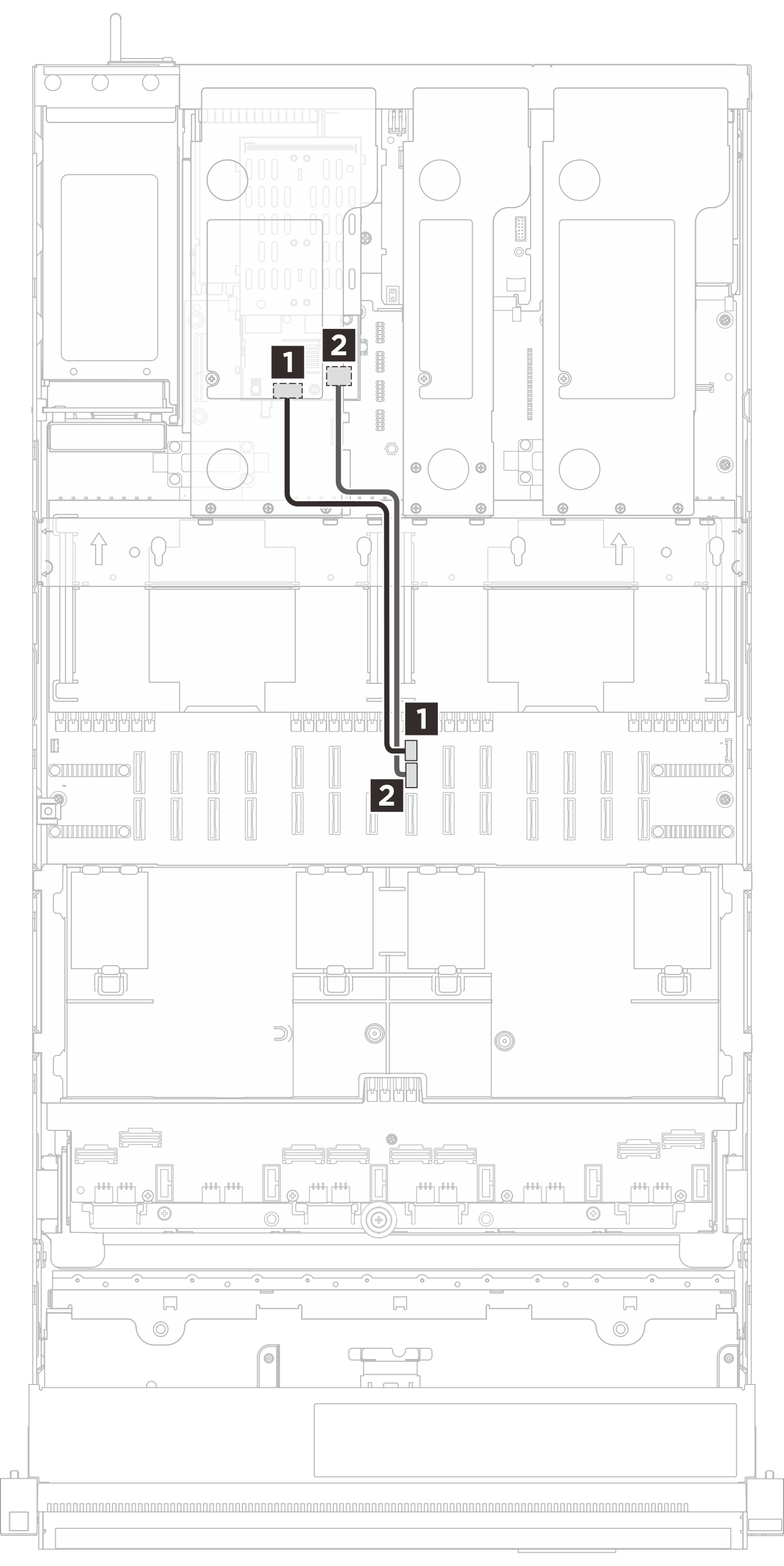

รูปที่ 2. การเดินสายสำหรับแบ็คเพลน M.2 ด้านหลัง
Cable routing for the rear M.2 backplane

สาย (ความยาว)	จาก	ไปยัง
2x10p to 2x10p (520 mm)	`1` ขั้วต่อไฟฟ้า M.2	`1` ขั้วต่อไฟฟ้า M.2
MCIO x4 to MCIO x4 (520 mm)	`2` ขั้วต่อสายสัญญาณ M.2	`2` ขั้วต่อสายสัญญาณ M.2
