การเดินสายพอร์ตอนุกรม
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับโมดูลพอร์ตอนุกรม
หมายเหตุ
เดินสายพอร์ตอนุกรมตามที่แสดงในภาพประกอบต่อไปนี้ ตรวจสอบให้แน่ใจว่าไม่ได้เดินสายผ่านแผง I/O ระบบ (DC-SCM)

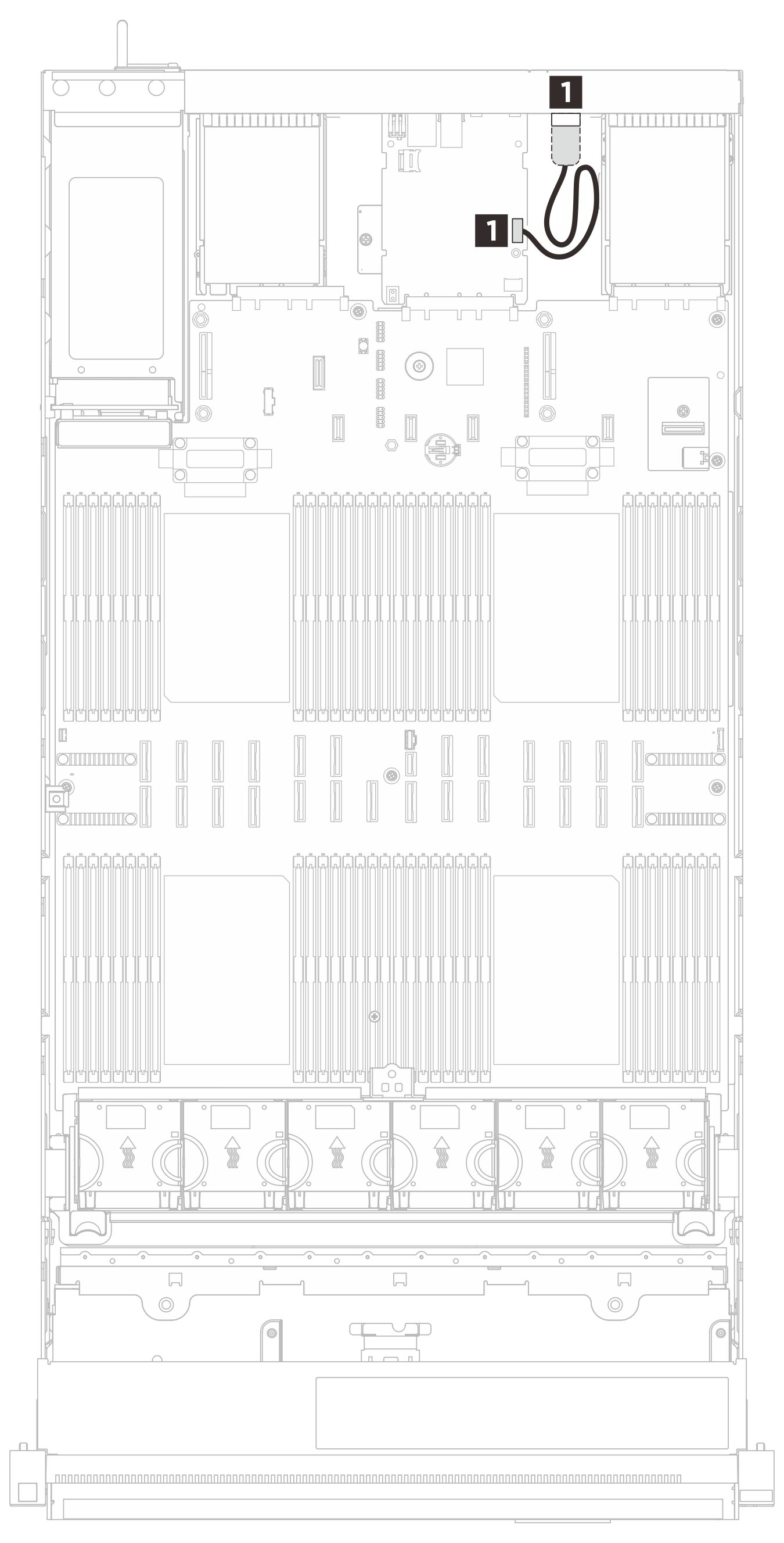

รูปที่ 1. การเดินสายสำหรับโมดูลพอร์ตอนุกรม
| สาย | จาก | ไปยัง |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 ขั้วต่อพอร์ตอนุกรม | 1 โมดูลพอร์ตอนุกรม |
