Roteamento de cabos de porta serial
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do módulo de porta serial.
Nota
Direcione o cabo de porta serial conforme mostrado na ilustração a seguir. O cabo não deve ser direcionado pela placa de E/S do sistema (DC-SCM).

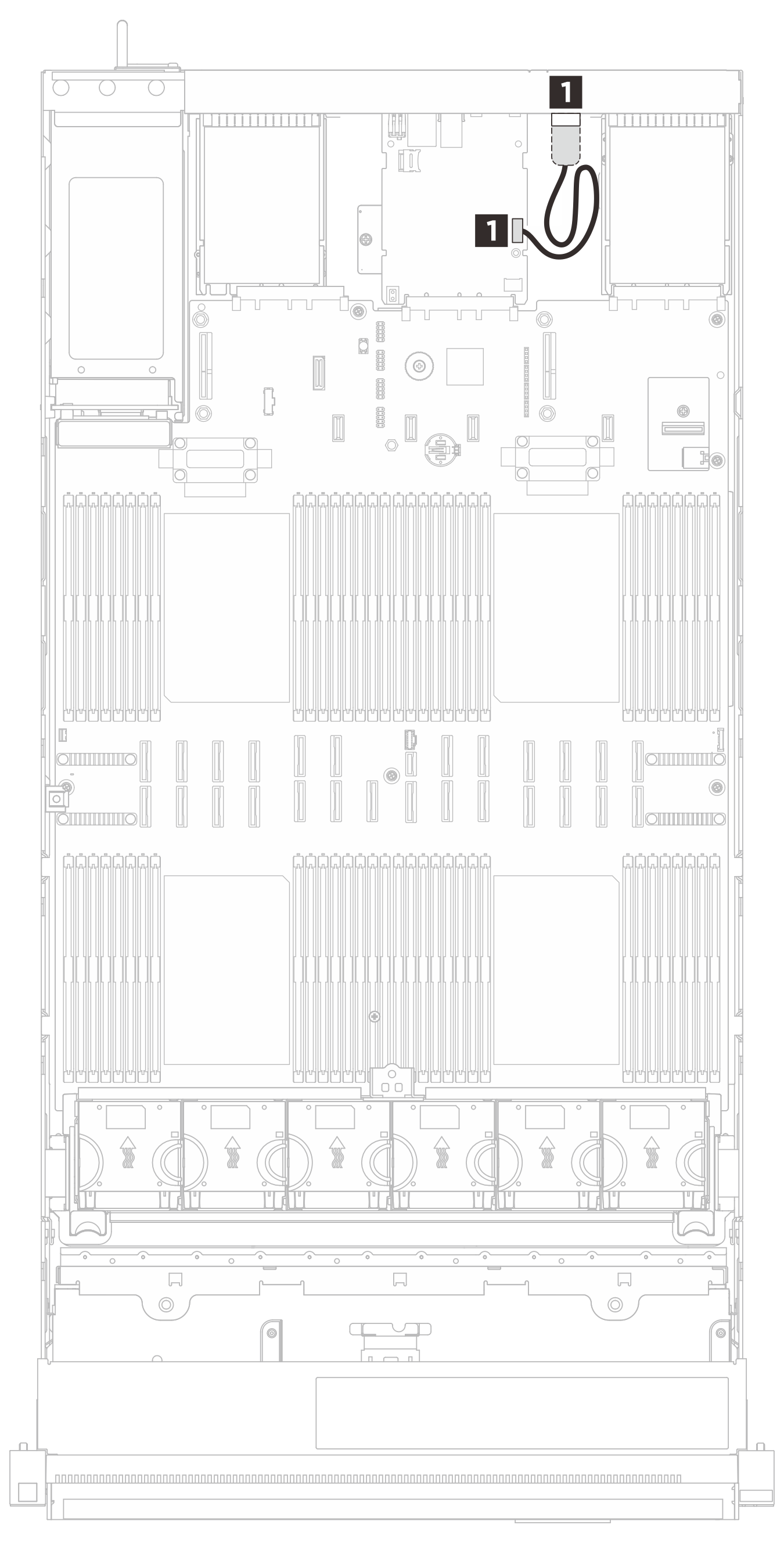

Figura 1. Roteamento de cabos do módulo de porta serial
| Cabo | No | Para |
|---|---|---|
| 2x6p to com port 9p (220 mm) | 1 Conector da porta serial | 1 Módulo de porta serial |
