Roteamento de cabos GPU
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos para adaptadores GPU de largura dupla.
Nota
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

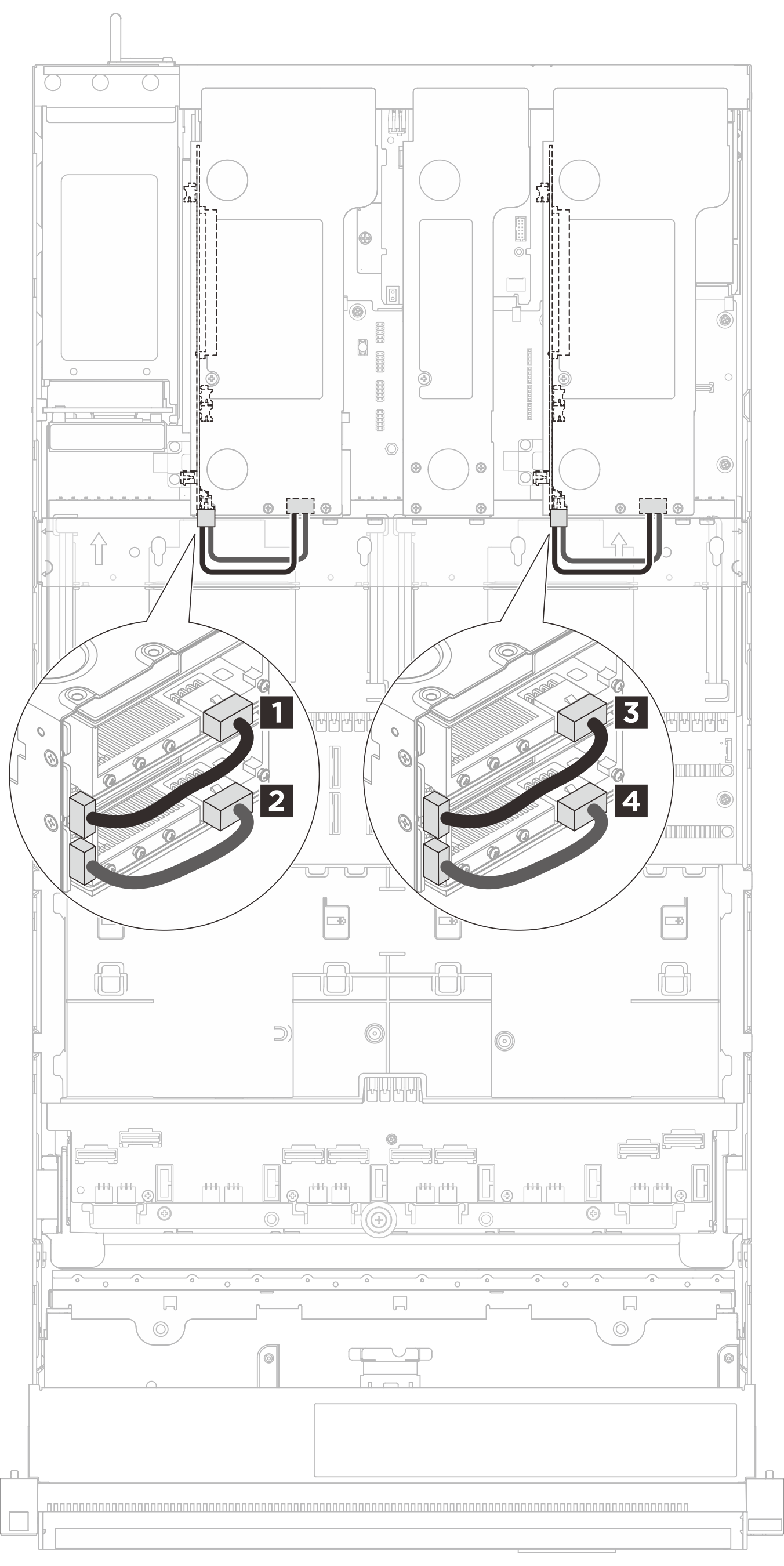

Figura 1. Roteamento de cabos para GPUs DW
| Cabo | No | Para |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 Conector de energia 1 de GPU na placa riser 3 | 1 GPU no slot PCIe 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 Conector de energia 2 de GPU na placa riser 3 | 2 GPU no slot PCIe 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 Conector de energia 1 de GPU na placa riser 1 | 3 GPU no slot PCIe 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 Conector de energia 2 de GPU na placa riser 1 | 4 GPU no slot PCIe 6 |
