การเดินสาย GPU
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับอะแดปเตอร์ GPU ความกว้างสองเท่า
หมายเหตุ
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

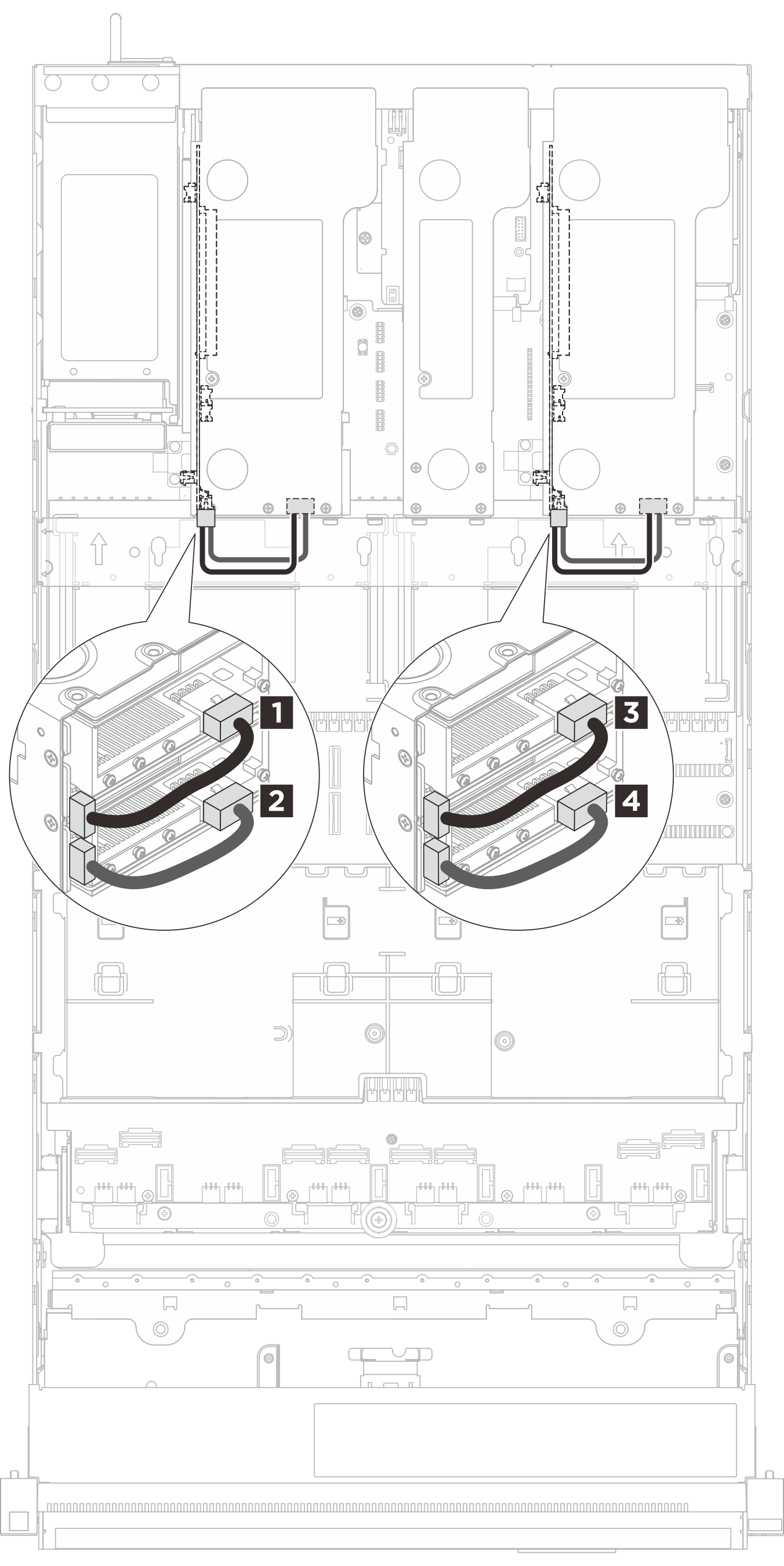

รูปที่ 1. การเดินสายสำหรับ DW GPU
| สาย | จาก | ไปยัง |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 ขั้วต่อไฟฟ้า GPU 1 บนตัวยก 3 | 1 GPU บน PCIe ช่องเสียบ 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 ขั้วต่อไฟฟ้า GPU 2 บนตัวยก 3 | 2 GPU บน PCIe ช่องเสียบ 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 ขั้วต่อไฟฟ้า GPU 1 บนตัวยก 1 | 3 GPU บนช่องเสียบ PCIe 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 ขั้วต่อไฟฟ้า GPU 2 บนตัวยก 1 | 4 GPU บนช่องเสียบ PCIe 6 |
