การเดินสายโมดูลพลังงานแบบแฟลช
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับโมดูลพลังงานแบบแฟลชของ RAID (Supercap)
หมายเหตุ
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
เลือกเส้นทางการเดินสายที่เกี่ยวข้องจากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์ RAID

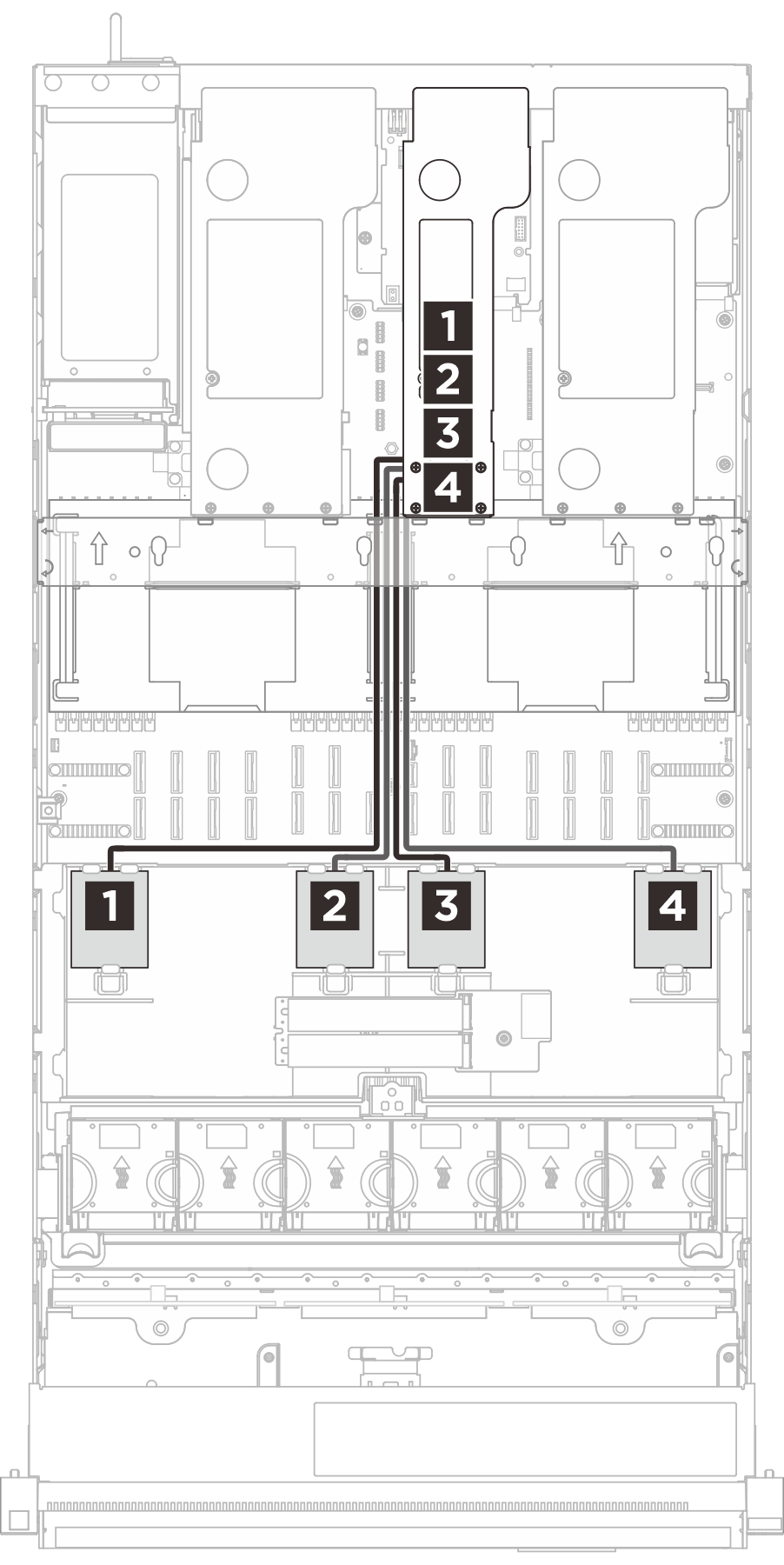

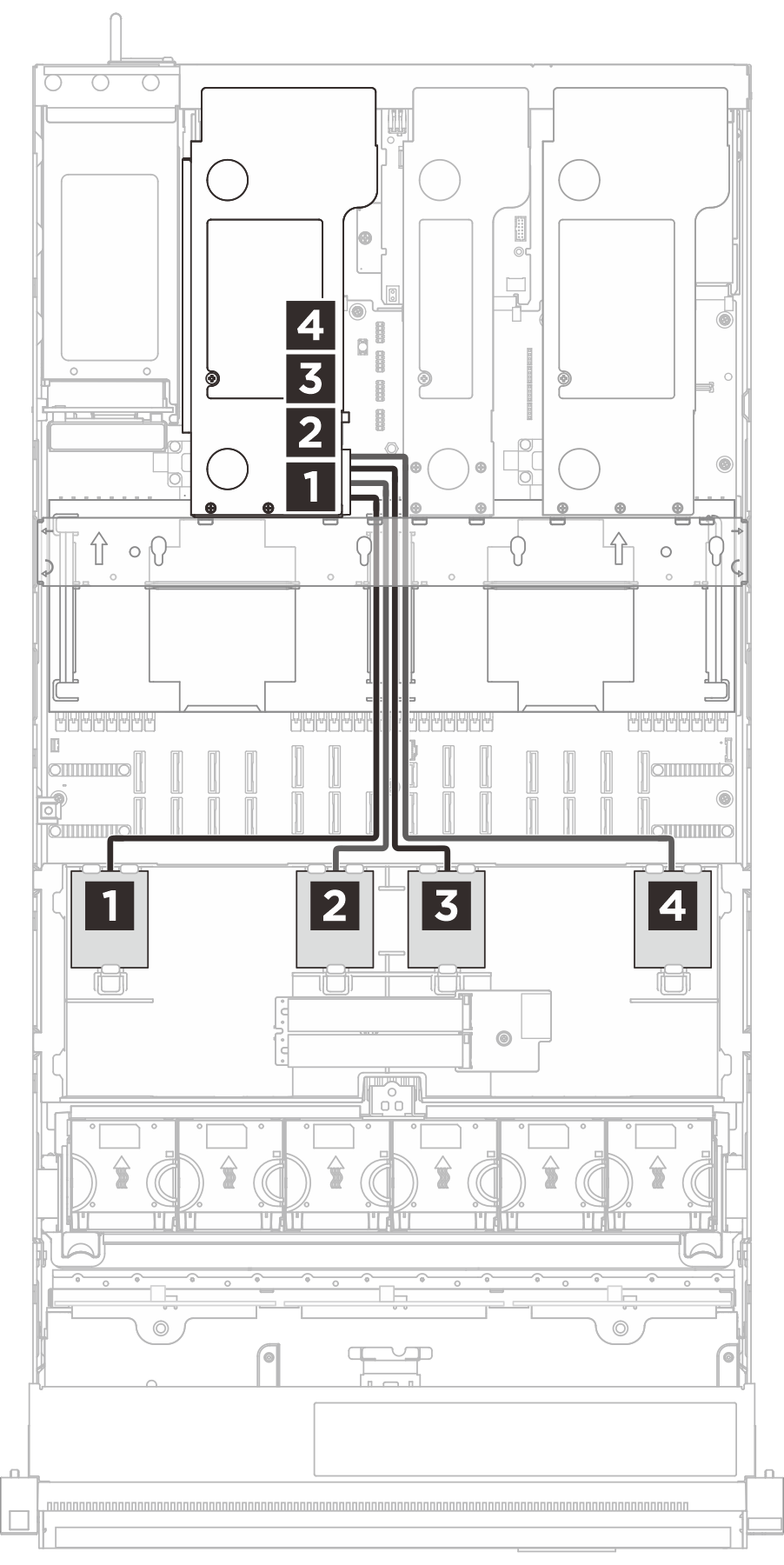

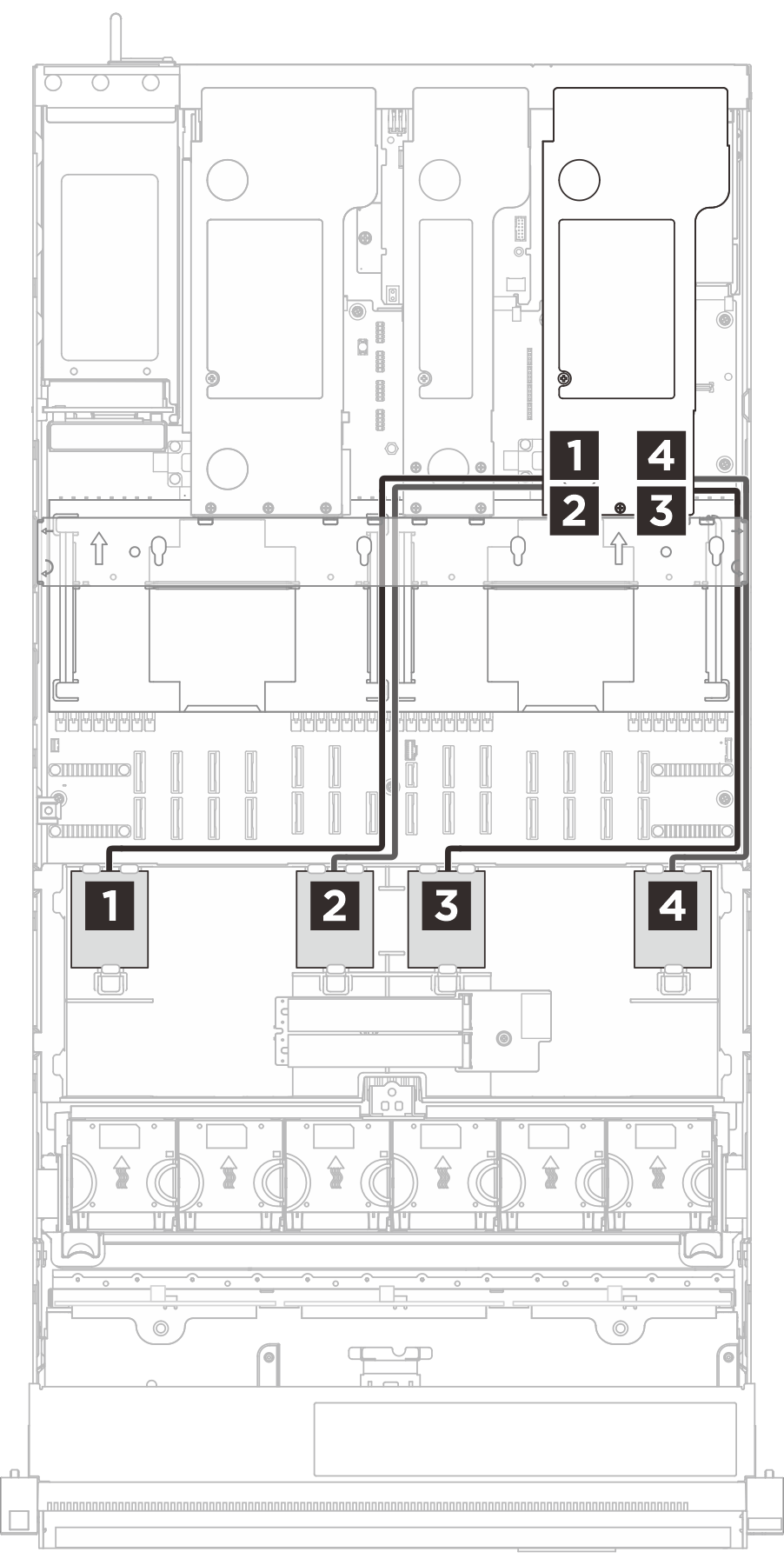

| การเดินสายไปยังตัวยก 3 | การเดินสายไปยังตัวยก 2 | การเดินสายไปยังตัวยก 1 |
|---|---|---|
 |  |  |
| สาย | จาก | ไปยัง |
|---|---|---|
| 2x4p to 1x9p (680 mm) | 1 โมดูลพลังงานแบบแฟลช | 1 อะแดปเตอร์ RAID บนตัวยก |
| 2x4p to 1x9p (680 mm) | 2 โมดูลพลังงานแบบแฟลช | 2 อะแดปเตอร์ RAID บนตัวยก |
| 2x4p to 1x9p (680 mm) | 3 โมดูลพลังงานแบบแฟลช | 3 อะแดปเตอร์ RAID บนตัวยก |
| 2x4p to 1x9p (680 mm) | 4 โมดูลพลังงานแบบแฟลช | 4 อะแดปเตอร์ RAID บนตัวยก |
