快閃記憶體電源模組纜線佈線

請依照本節中的指示，瞭解如何為 RAID 快閃記憶體電源模組（超級電容）進行纜線佈線。

註

進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

根據 RAID 配接卡的位置，從下表中選取對應的佈線路徑。

纜線佈線至擴充卡 3纜線佈線至擴充卡 2纜線佈線至擴充卡 1

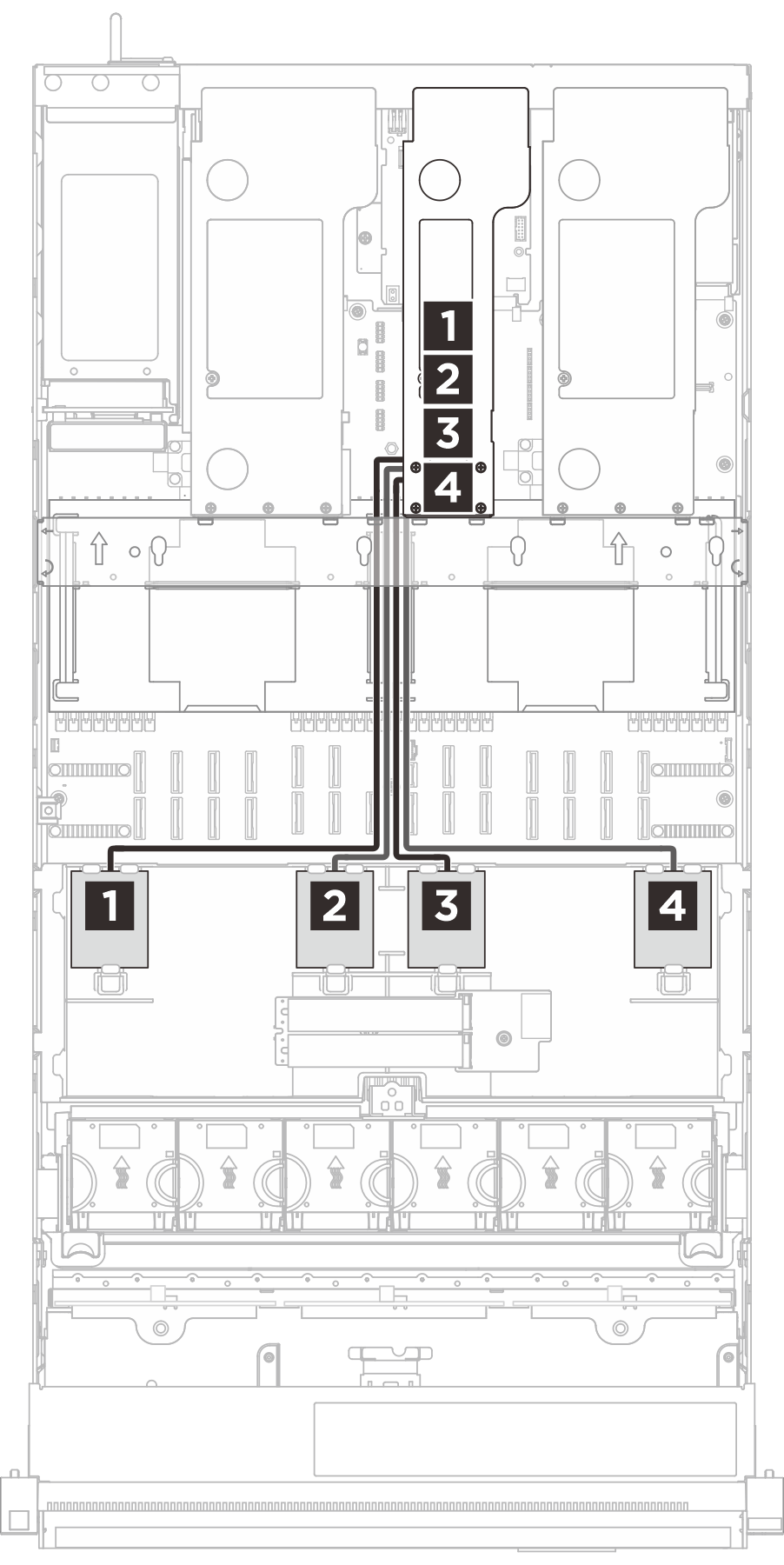

Supercap cable routing to riser 3

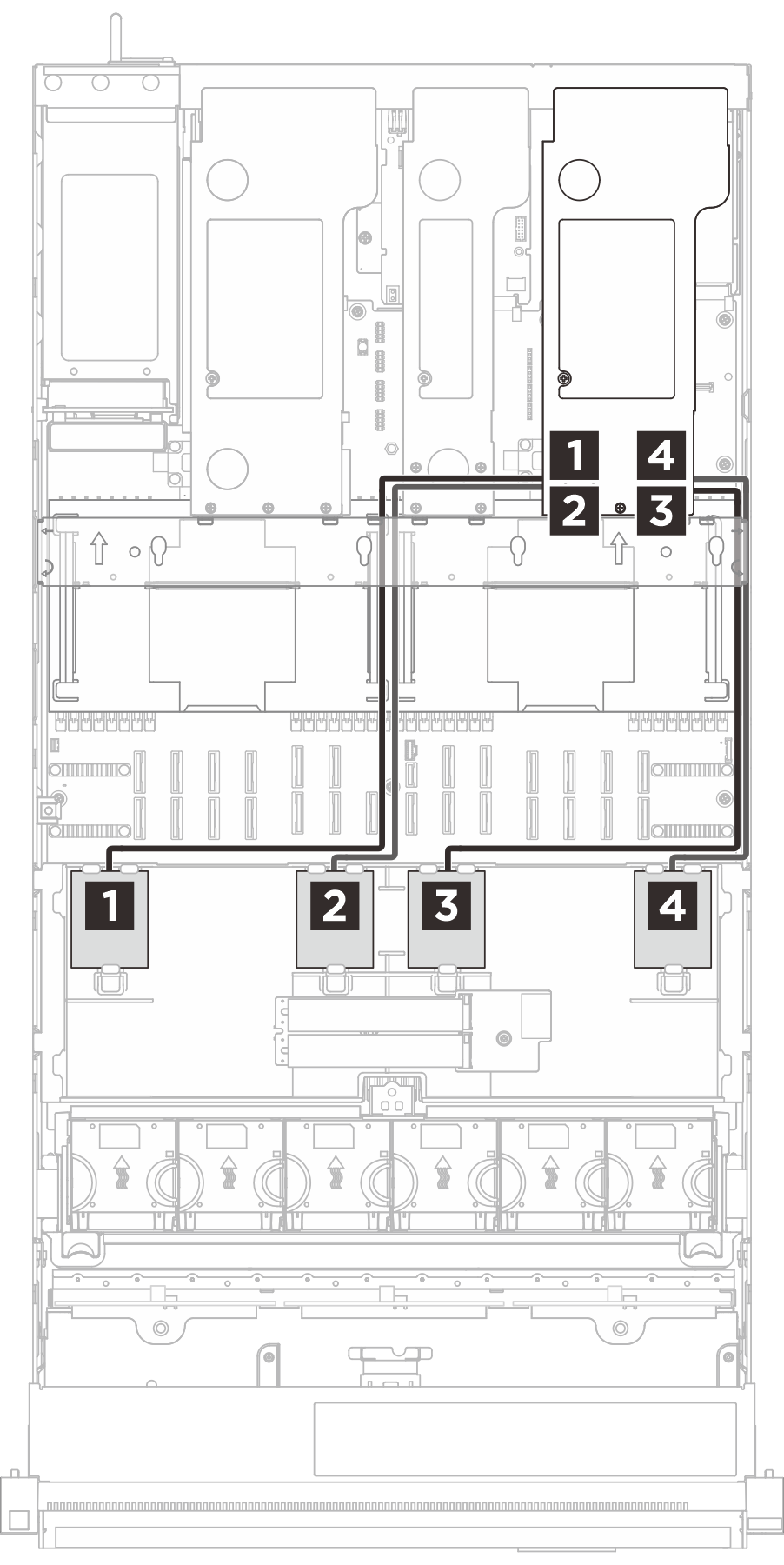

Supercap cable routing to riser 2

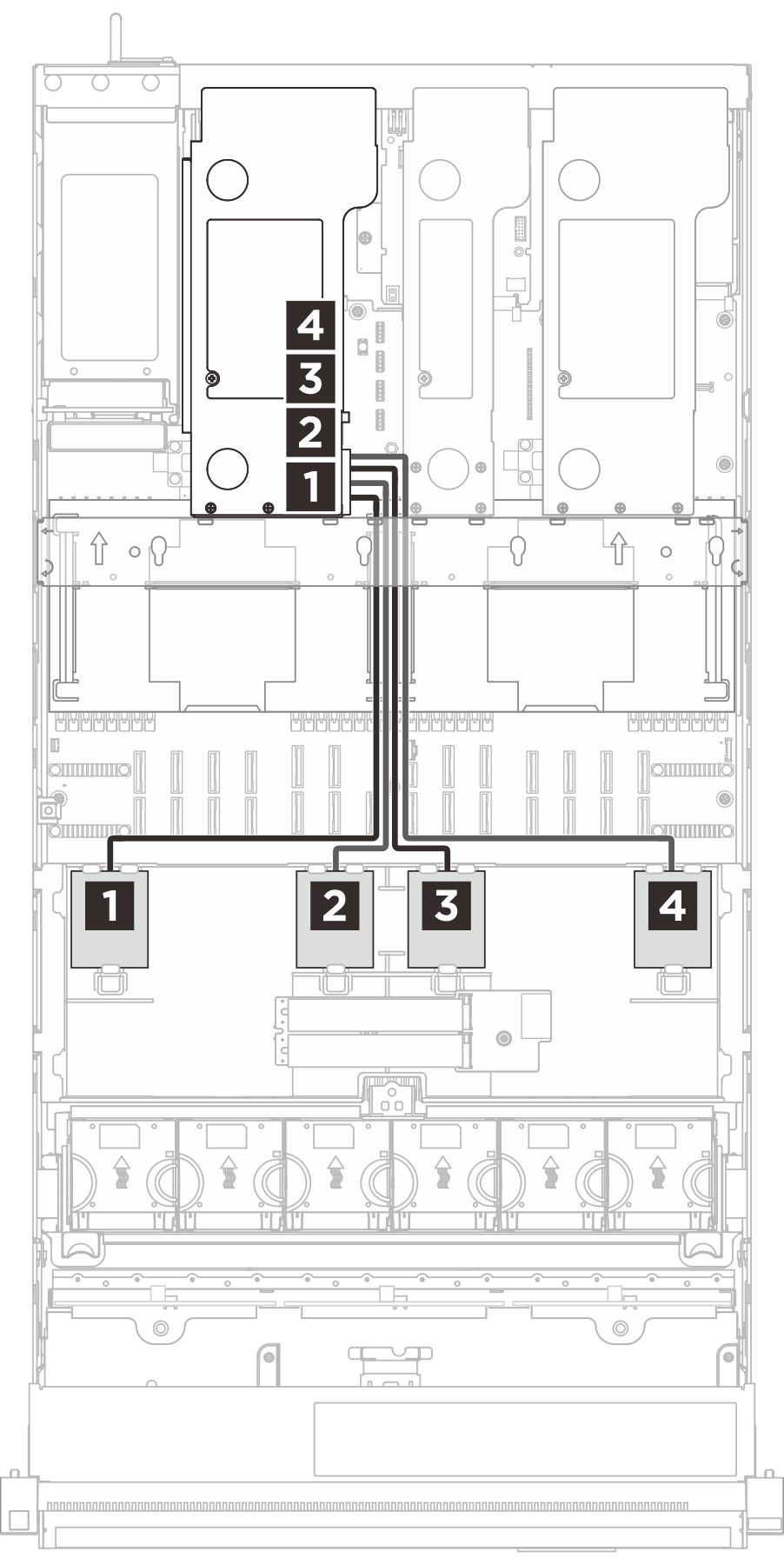

Supercap cable routing to riser 1
纜線從到

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

1 快閃記憶體電源模組1 擴充卡上的 RAID 配接卡

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

2 快閃記憶體電源模組2 擴充卡上的 RAID 配接卡

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

3 快閃記憶體電源模組3 擴充卡上的 RAID 配接卡

  • Gen 4：2x4p to 1x9p (680 mm)

  • Gen 3：1x8p to 1x8p (680 mm)

4 快閃記憶體電源模組4 擴充卡上的 RAID 配接卡
