機架閂鎖纜線佈線
請依照本節中的指示，瞭解如何對機架閂鎖進行纜線佈線。
註
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

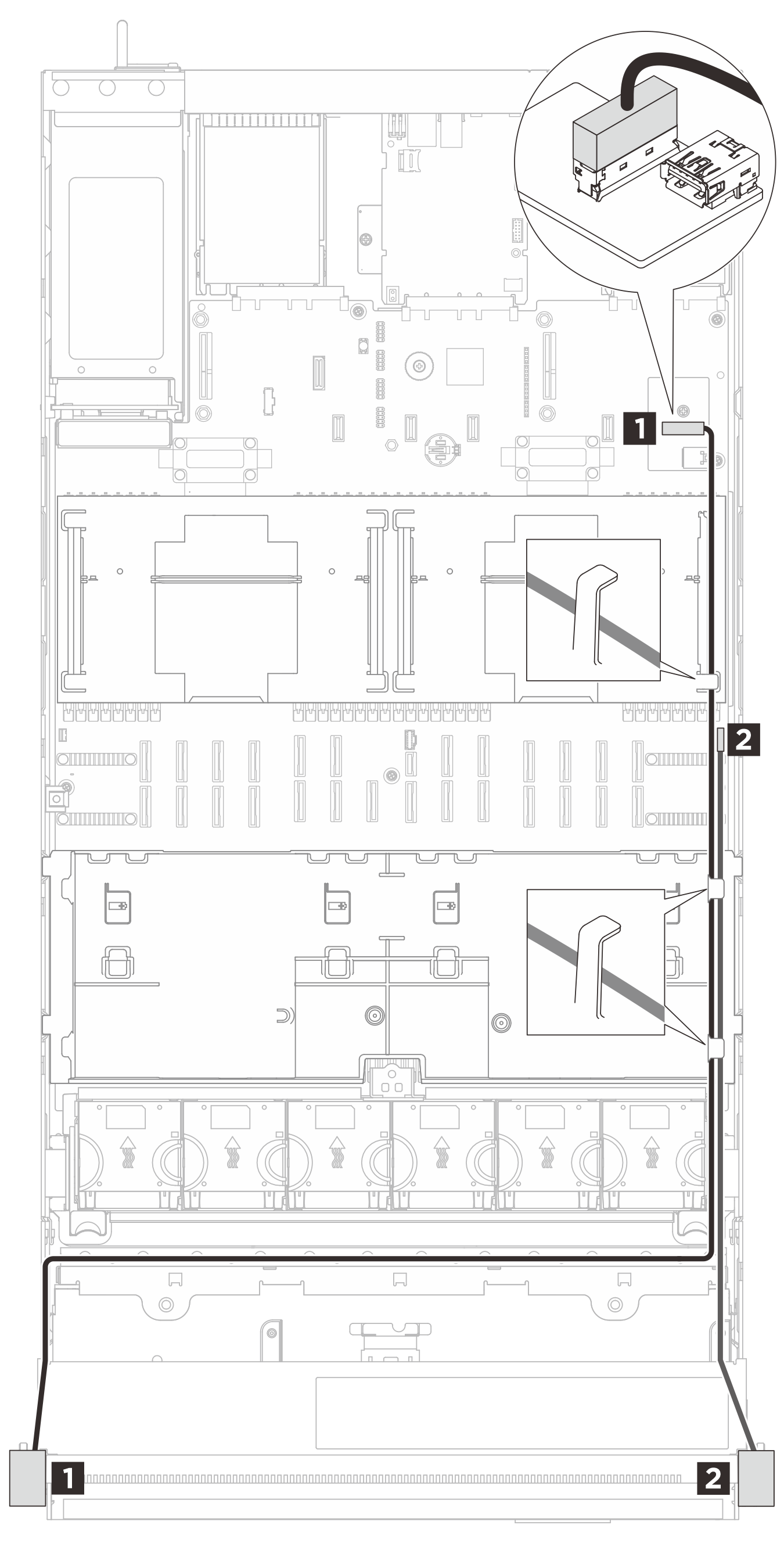

圖 1. 機架閂鎖的纜線佈線
| 纜線 | 從 | 到 |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 內部 USB I/O 板 | 1 左側機架閂鎖 |
| 1x9p to PCBA (550 mm) | 2 FIO 接頭 | 2 右側機架閂鎖 |
