Kabelführung für Rack-Verriegelung
In diesem Abschnitt erfahren Sie, wie die Kabelführung für Rack-Verriegelungen funktioniert.
Anmerkung
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

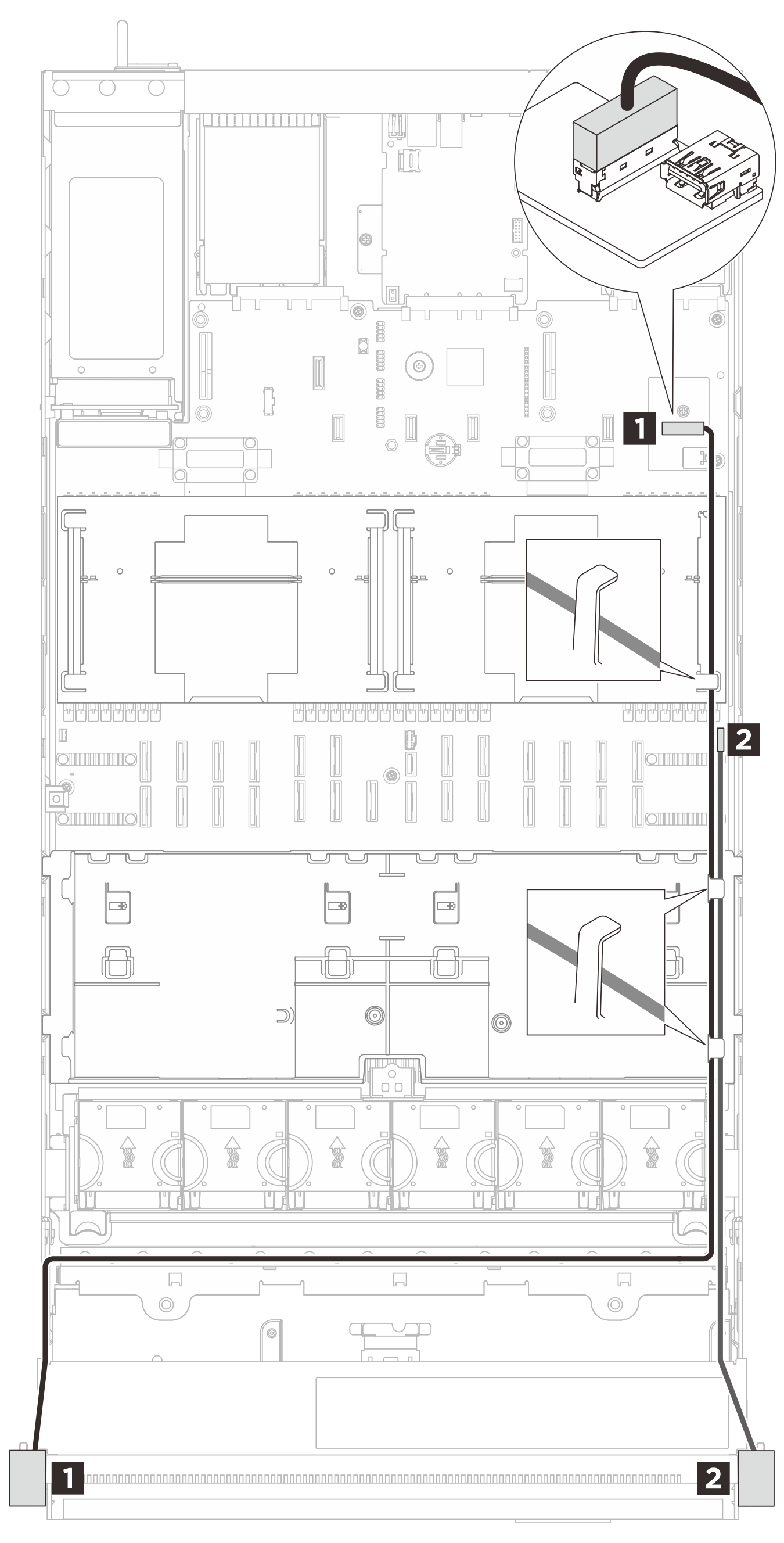

Abbildung 1. Kabelführung für die Rack-Verriegelungen
| Kabel | Vom | Zu |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 Interne USB-E/A-Platine | 1 Rack-Verriegelung links |
| 1x9p to PCBA (550 mm) | 2 FIO-Anschluss | 2 Rack-Verriegelung rechts |
