机架滑锁线缆布放
按照本节中的说明了解如何为机架滑锁进行线缆布放。
注
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

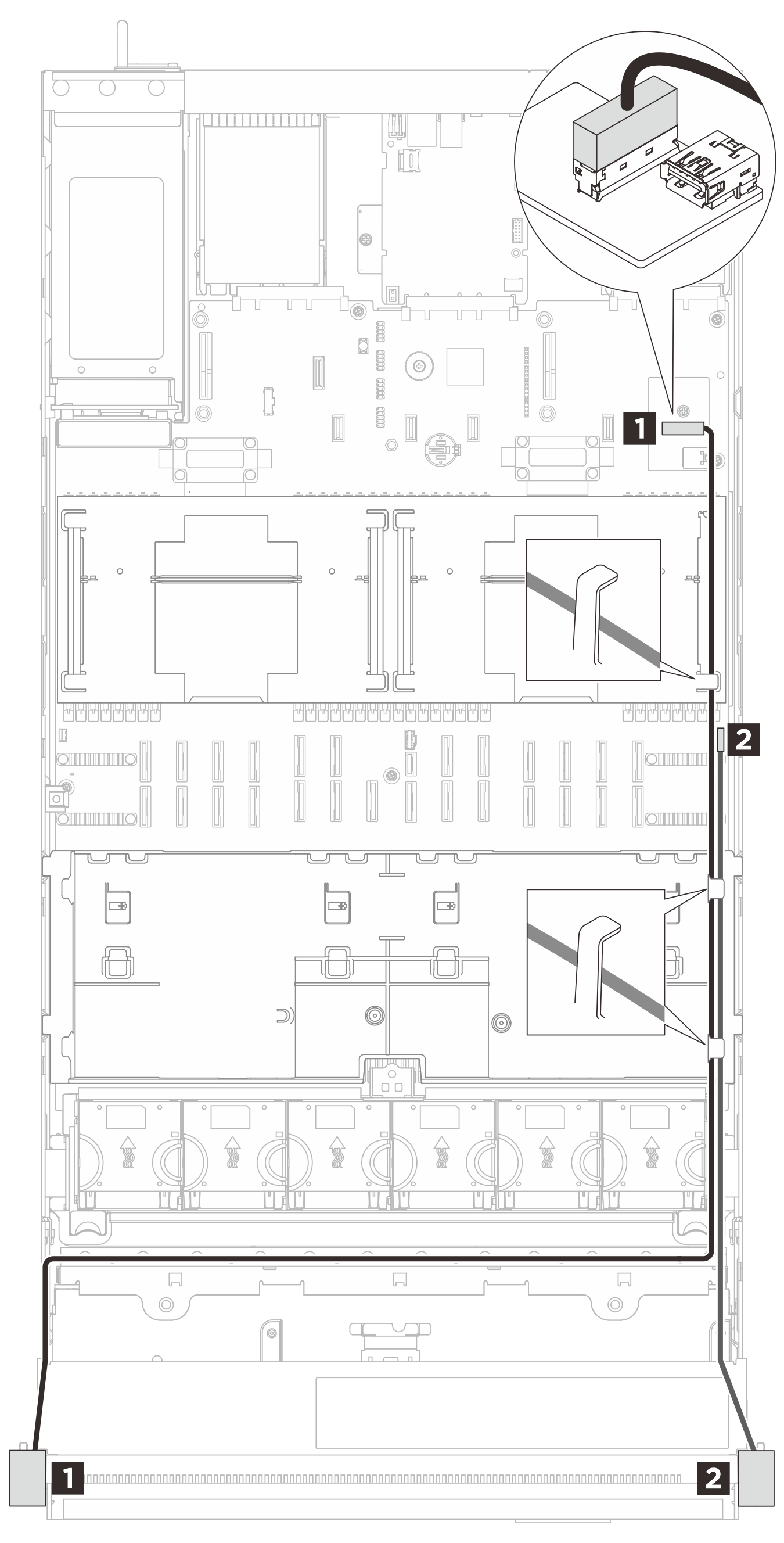

图 1. 机架滑锁的线缆布放
| 线缆 | 从 | 到 |
|---|---|---|
| MCIO x8 to USB 2x/Mini HD(1200 mm) | 1 内部 USB I/O 板 | 1 左侧机架滑锁 |
| 1x9p to PCBA (550 mm) | 2 FIO 接口 | 2 右侧机架滑锁 |
