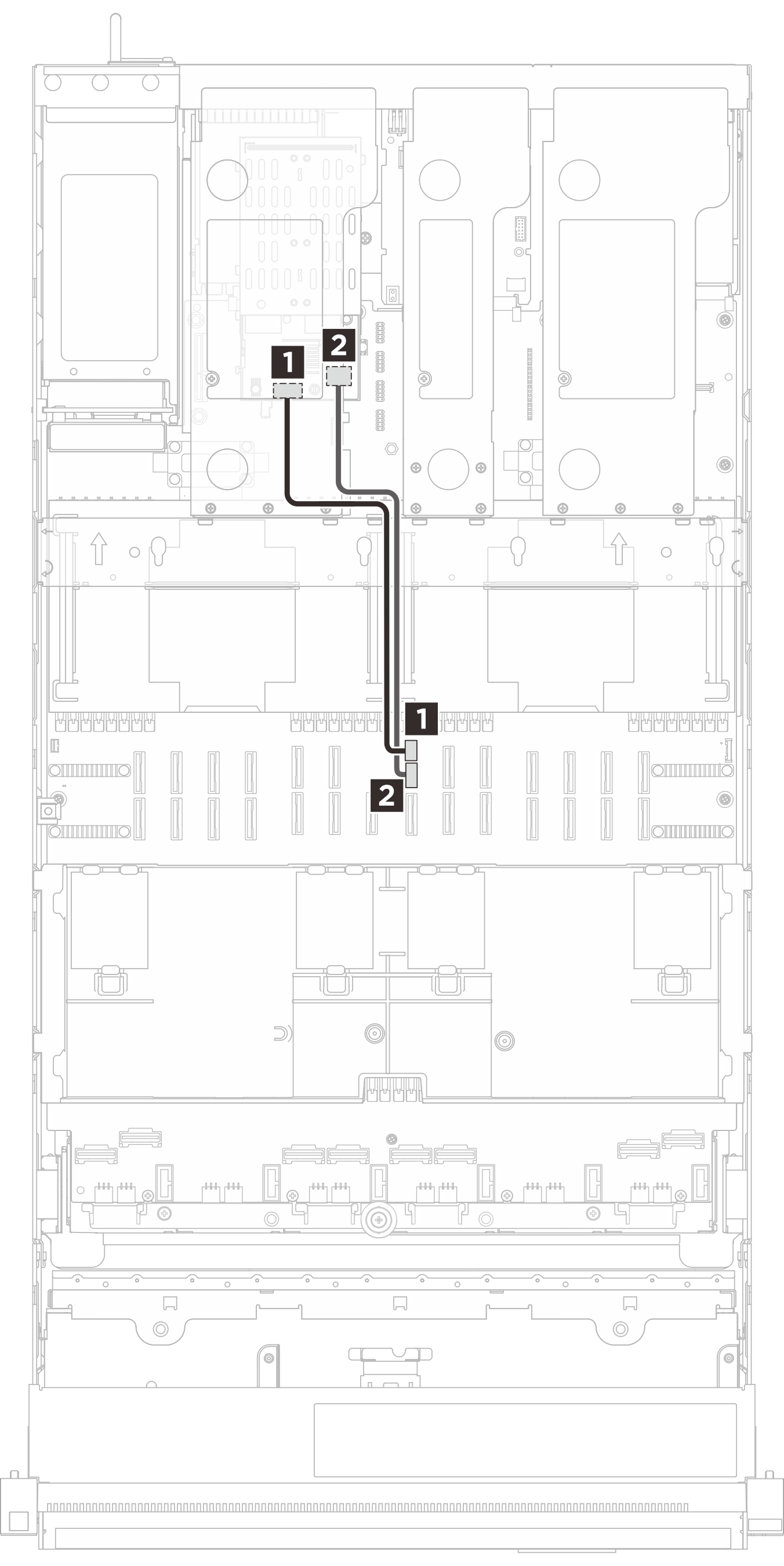

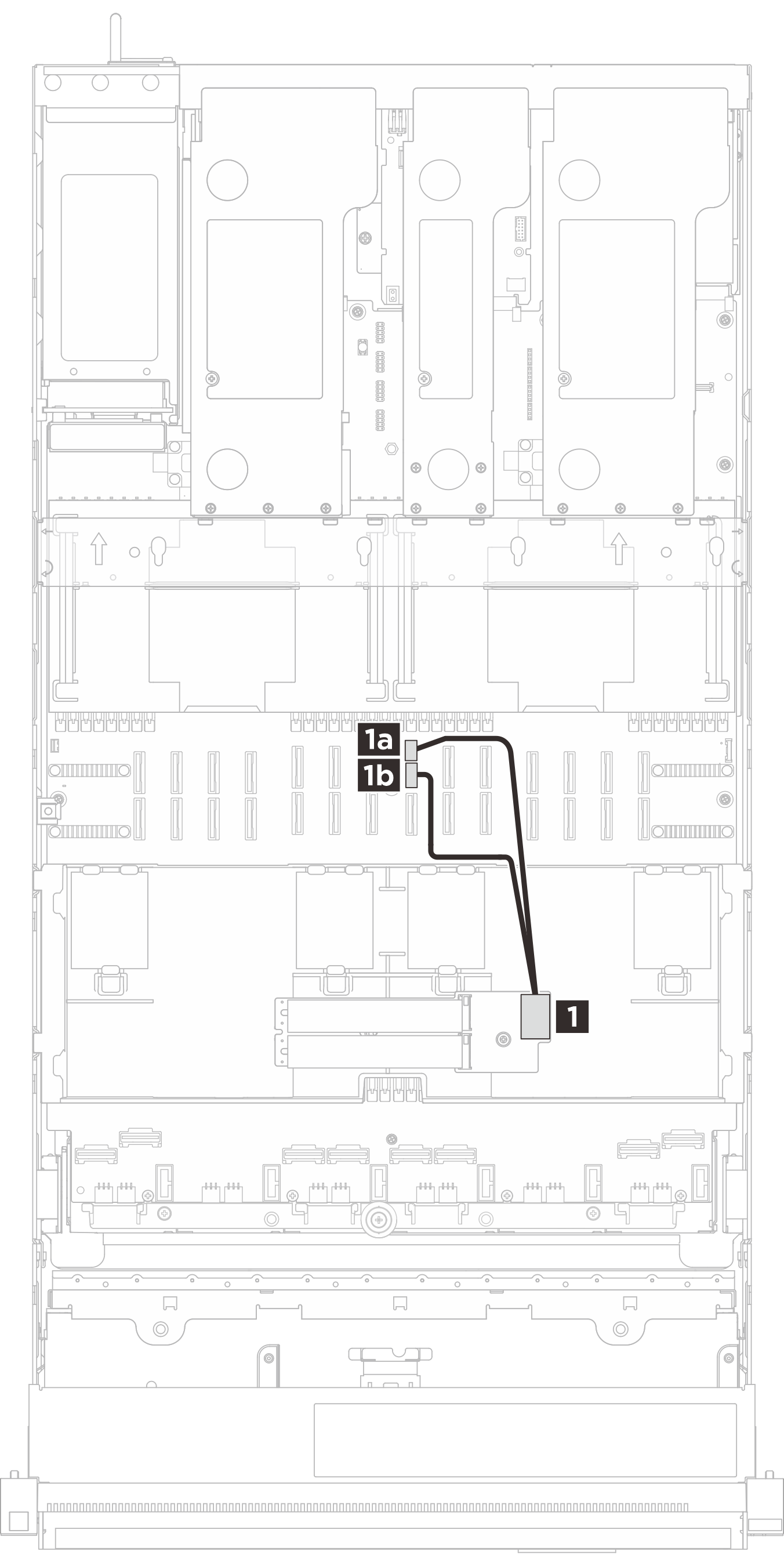

内部线缆布放M.2 背板线缆布放本页总览M.2 背板线缆布放按照本节中的说明了解如何为 M.2 背板进行线缆布放。注请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。内部 M.2 背板背面 M.2 背板内部 M.2 背板图 1. 内部 M.2 背板的线缆布放线缆从到MCIO x4+2x10p to ULP 82p (300/300 mm)1 内部 M.2 背板1a M.2 电源接口1b M.2 信号接口背面 M.2 背板图 2. 背面 M.2 背板线缆布放线缆（长度）从到2x10p to 2x10p (520 mm)1 M.2 电源接口1 M.2 电源接口MCIO x4 to MCIO x4 (520 mm)2 M.2 信号接口2 M.2 信号接口提供反馈
