GPU 线缆布放

按照本节中的说明了解如何为双宽 GPU 适配器进行线缆布放。

注

请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

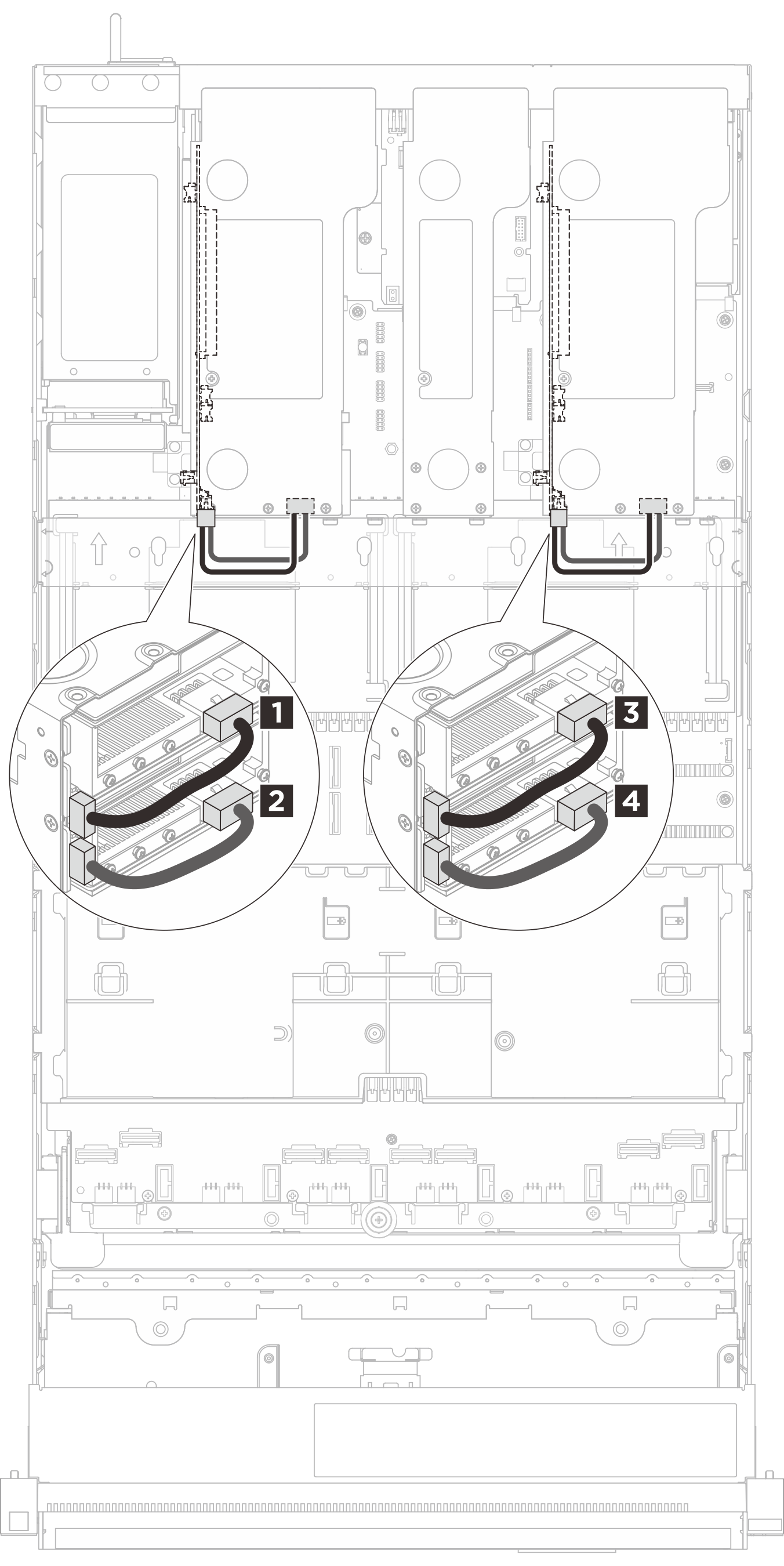

图 1. 双宽 GPU 的线缆布放

线缆	从	到
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	1 转接件 3 上的 GPU 电源 1 接口	1 PCIe 插槽 16 上的 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	2 转接件 3 上的 GPU 电源 2 接口	2 PCIe 插槽 18 上的 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	3 转接件 1 上的 GPU 电源 1 接口	3 PCIe 插槽 4 上的 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	4 转接件 1 上的 GPU 电源 2 接口	4 PCIe 插槽 6 上的 GPU
