GPU 纜線佈線

請依照本節中的指示，瞭解如何為雙寬 GPU 配接卡進行纜線佈線。

註

進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

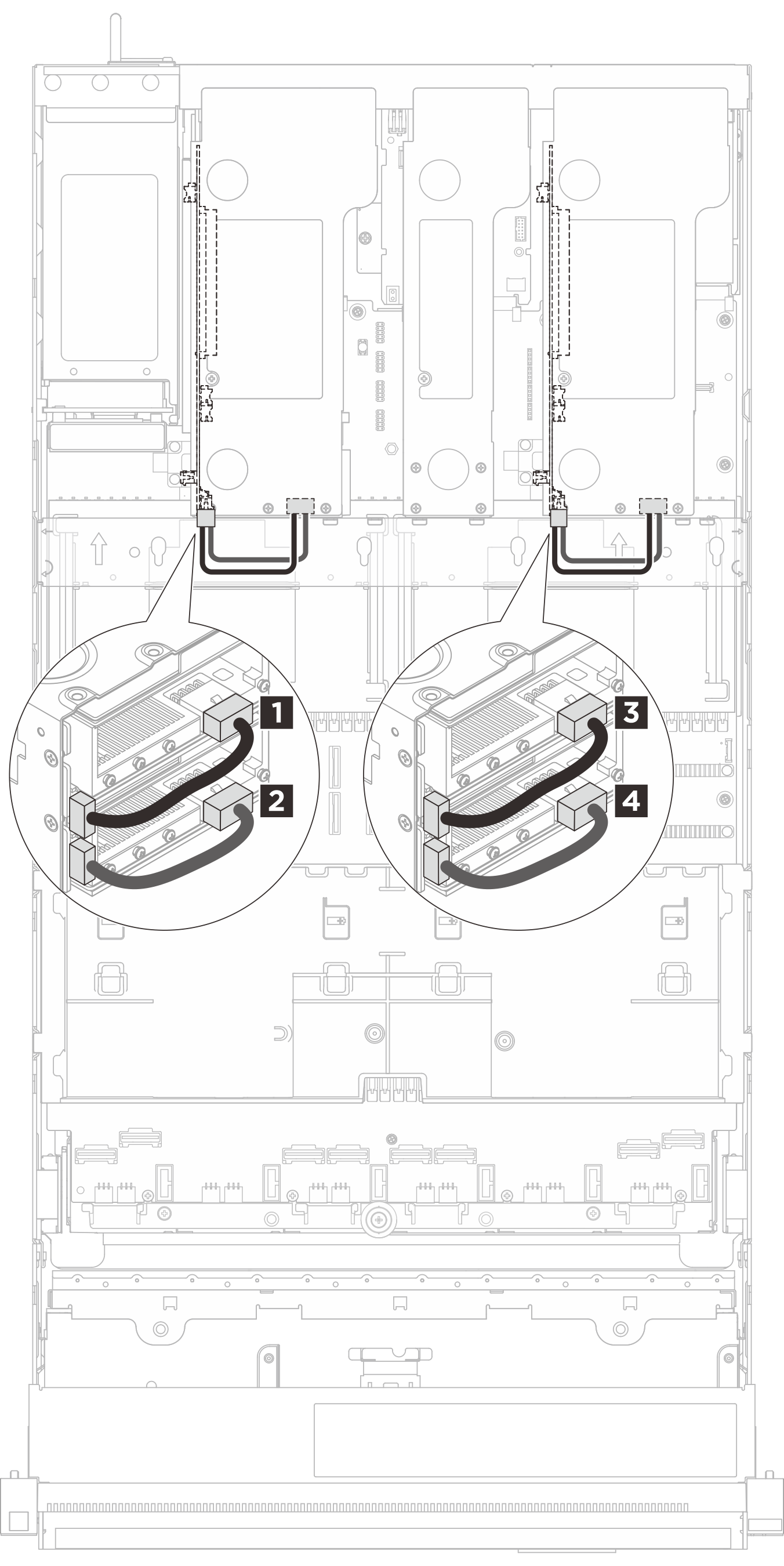

圖 1. DW GPU 的纜線佈線

纜線	從	到
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	1 擴充卡 3 上的 GPU 電源 1 接頭	1 PCIe 插槽 16 上的 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	2 擴充卡 3 上的 GPU 電源 2 接頭	2 PCIe 插槽 18 上的 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	3 擴充卡 1 上的 GPU 電源 1 接頭	3 PCIe 插槽 4 上的 GPU
Micro-Hi 2x4 to MPIC 12p+4s (200 mm)	4 擴充卡 1 上的 GPU 電源 2 接頭	4 PCIe 插槽 6 上的 GPU
