E3.S 背板纜線佈線
使用本節可瞭解 E3.S 背板的纜線佈線。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

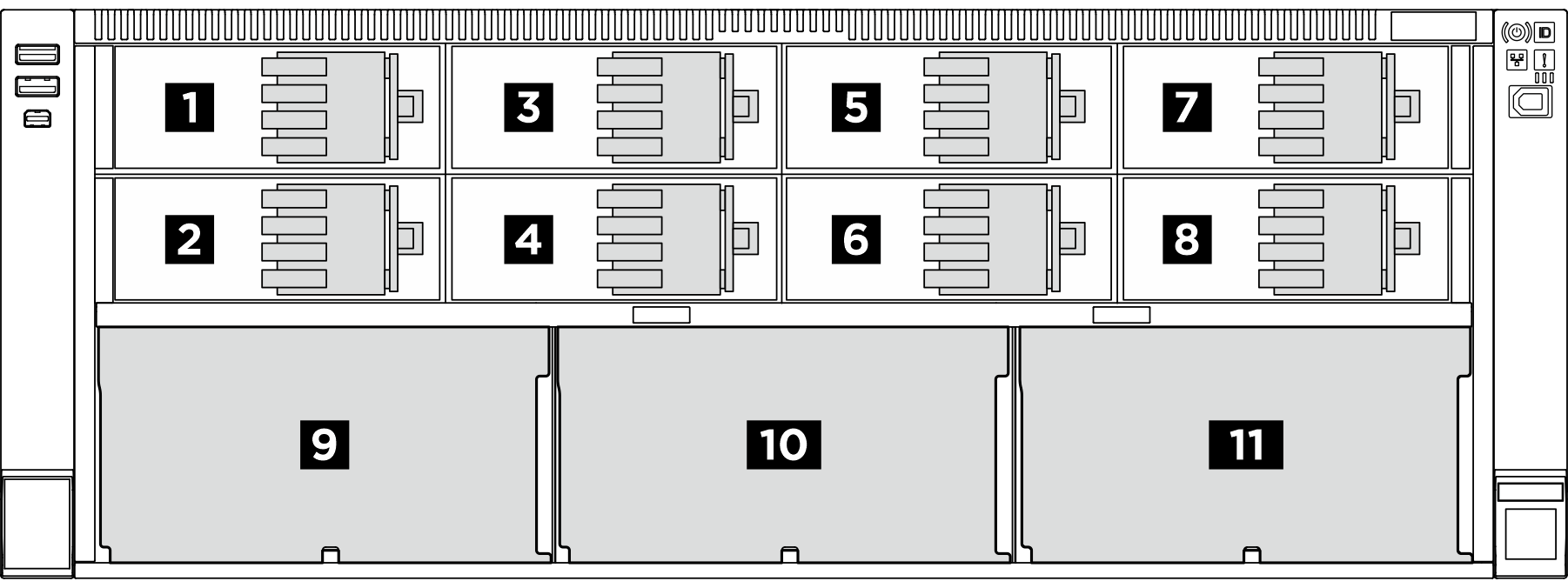

背板編號
| 硬碟背板 | E3.S 1T 機槽 | E3.S 2T 機槽 | 2.5 吋 SAS/SATA 機槽 |
|---|---|---|---|
| 1 背板 1 | 0 至 3 | 1, 3 | |
| 2 背板 2 | 4 至 7 | 5, 7 | |
| 3 背板 3 | 8 至 11 | 9, 11 | |
| 4 背板 4 | 12 至 15 | 13, 15 | |
| 5 背板 5 | 16 至 19 | 17, 19 | |
| 6 背板 6 | 20 至 23 | 21, 23 | |
| 7 背板 7 | 24 至 27 | 25, 27 | |
| 8 背板 8 | 28 至 31 | 29, 31 | |
| 9 背板 9 | 32 至 39 | ||
| 10 背板 10 | 40 至 47 | ||
| 11 背板 11 | 48 至 55 |
E3.S 1T 機槽支援 E3.S 1T 硬碟。
E3.S 2T 機槽支援 CXL 記憶體模組 (CMM)。
| 背板類型 | 背板位置優先順序 |
|---|---|
| 用於 E3.S 1T 機槽的 E3.S 背板 | 1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8 |
| 用於 E3.S 2T 機槽的 E3.S 背板 | 1+2+3+4+5+6+7+8 |
| 2.5 吋 SAS/SATA 8 機槽硬碟背板 | 9, 10, 11 |

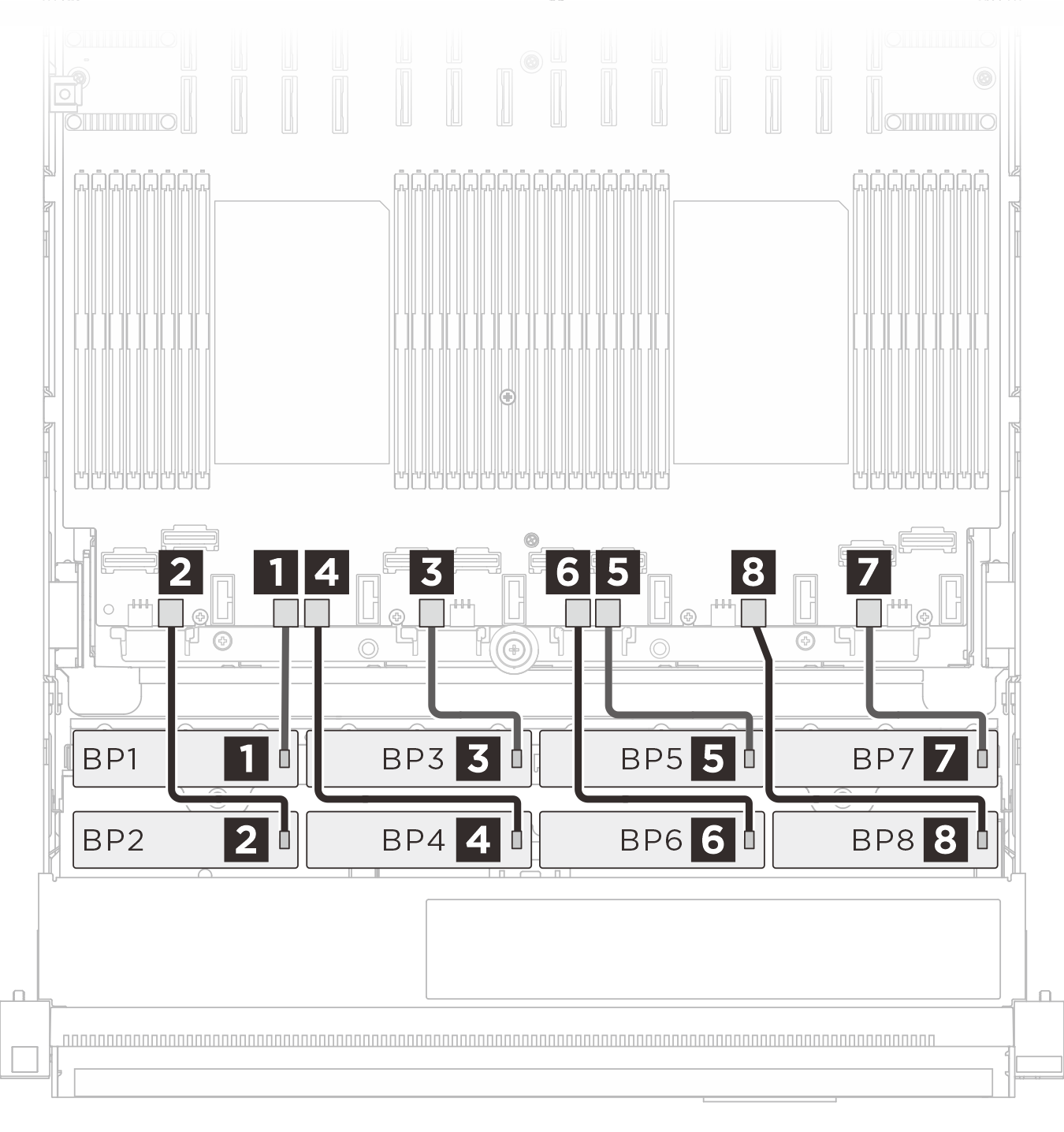

電源線佈線
| E3.S 背板電源線佈線 | SAS/SATA 背板電源線佈線 |
|---|---|
 |  |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 2 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 4 BP 4: PWR | 4 BP 4 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 5 BP 5: PWR | 5 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 6 BP 6: PWR | 6 BP 7 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 7 BP 7: PWR | 7 BP 11: PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 8 BP 8: PWR | 8 BP 10: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 9 BP 9: PWR | 9 BP 1: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 10 BP 10: PWR | 10 BP 6: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 11 BP 11: PWR | 11 BP 9: PWR |

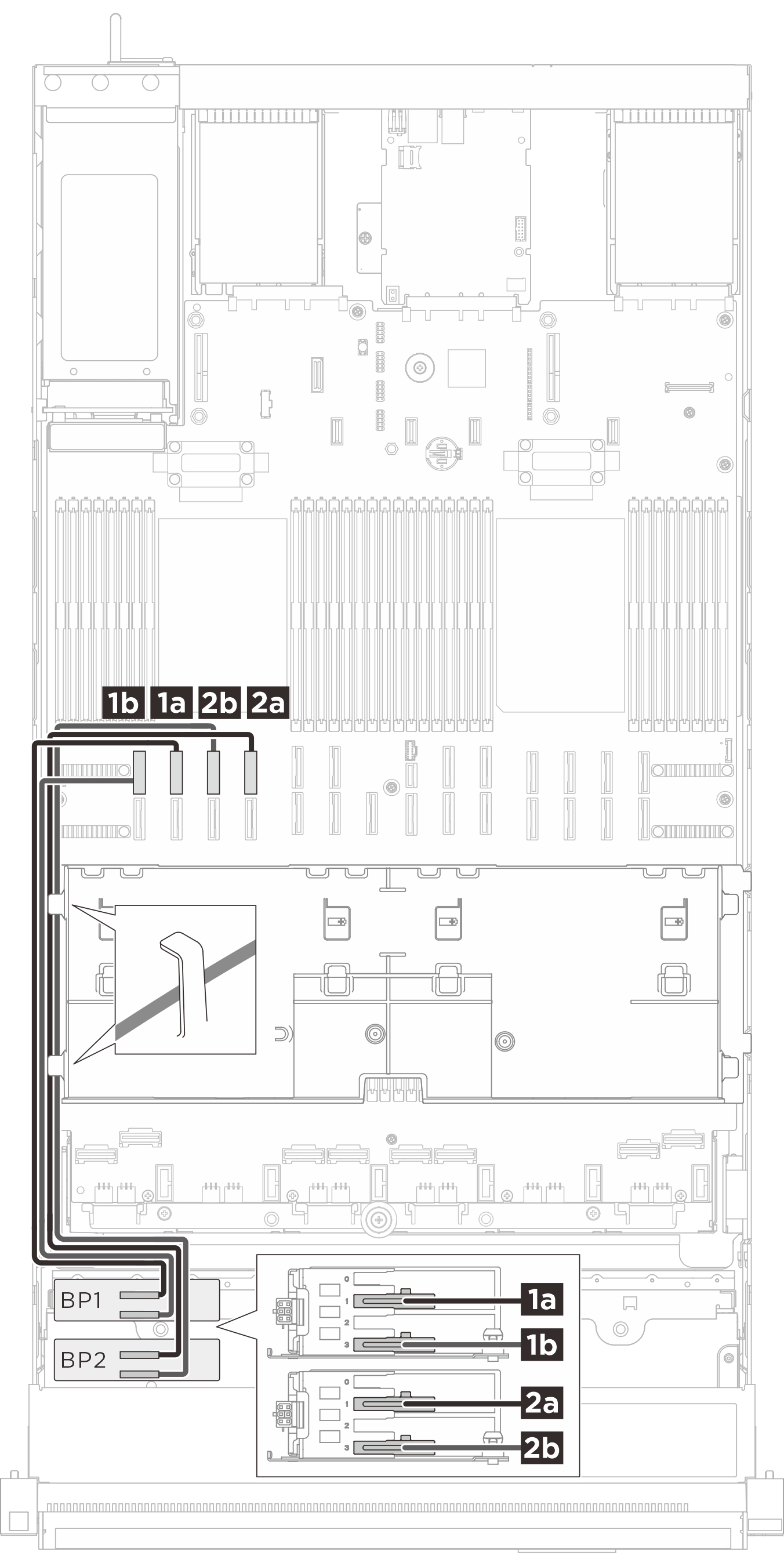

E3.S 1T 信號線佈線
| BP1/BP2 信號線佈線 | BP3/BP4 信號線佈線 |
|---|---|
 |  |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|

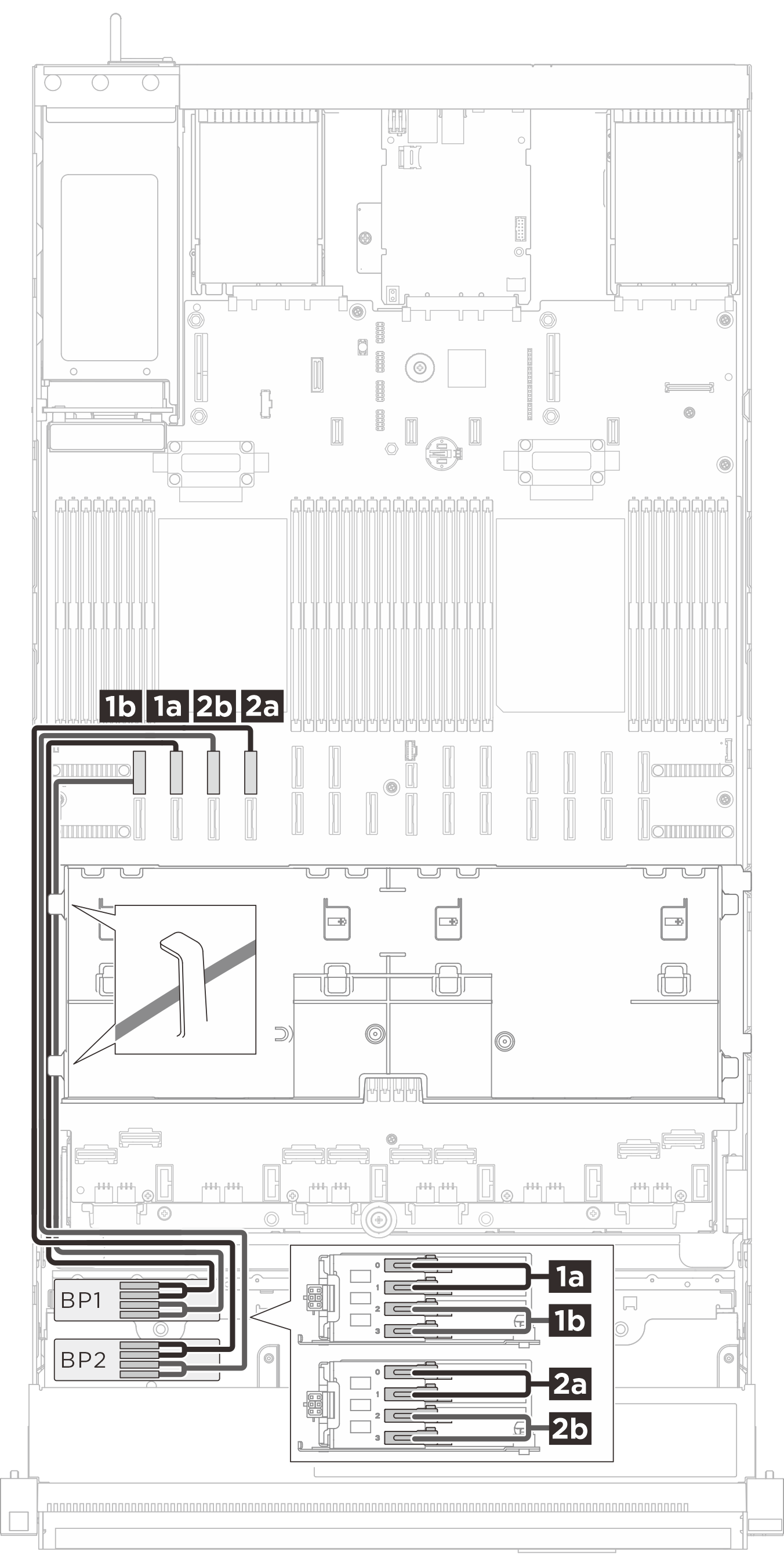

| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1a BP1: Bay 0, Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1b BP1: Bay 2, Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2a BP2: Bay 0, Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2b BP2: Bay 2, Bay 3 | 2b NVMe 13 |

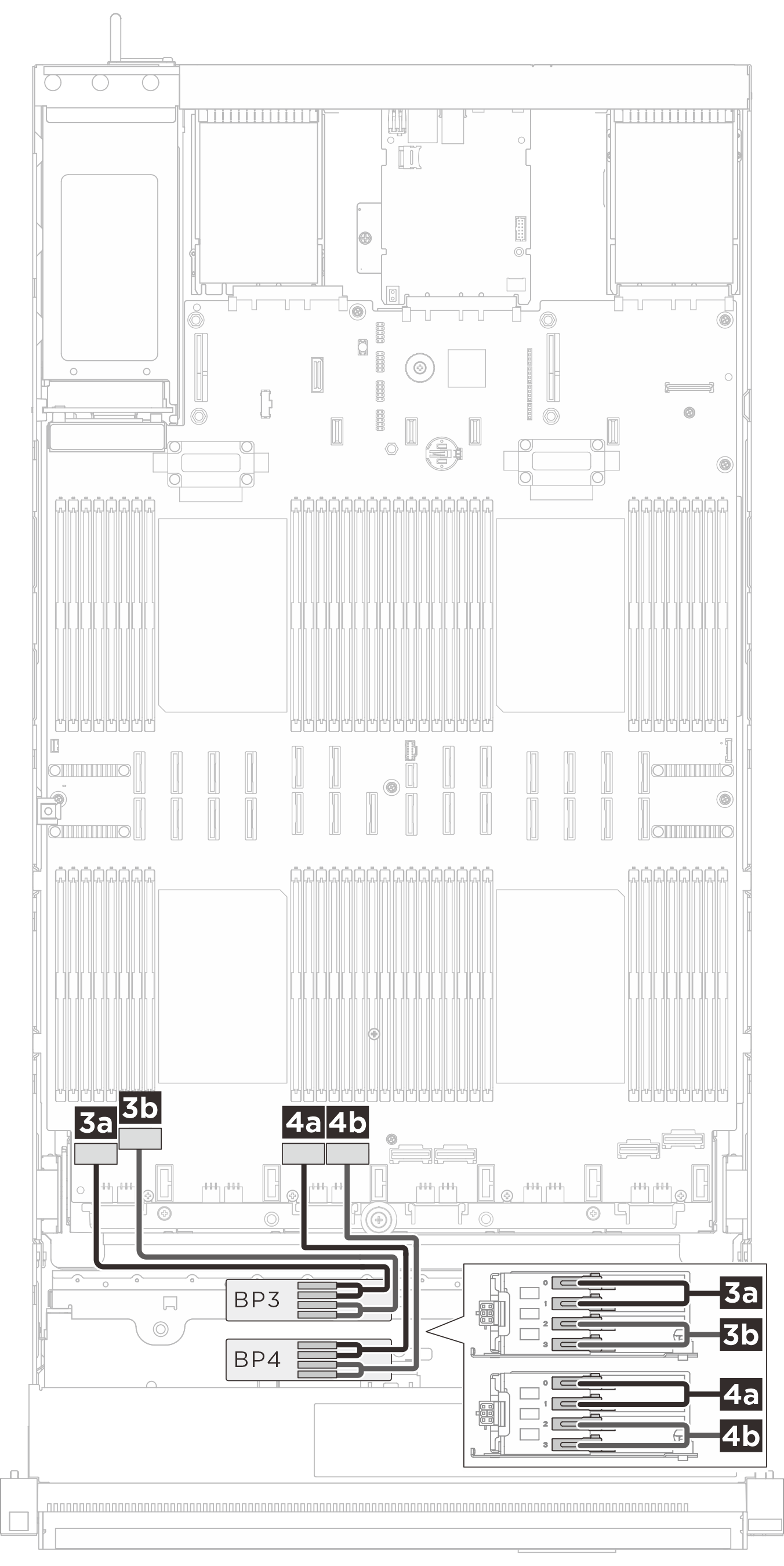

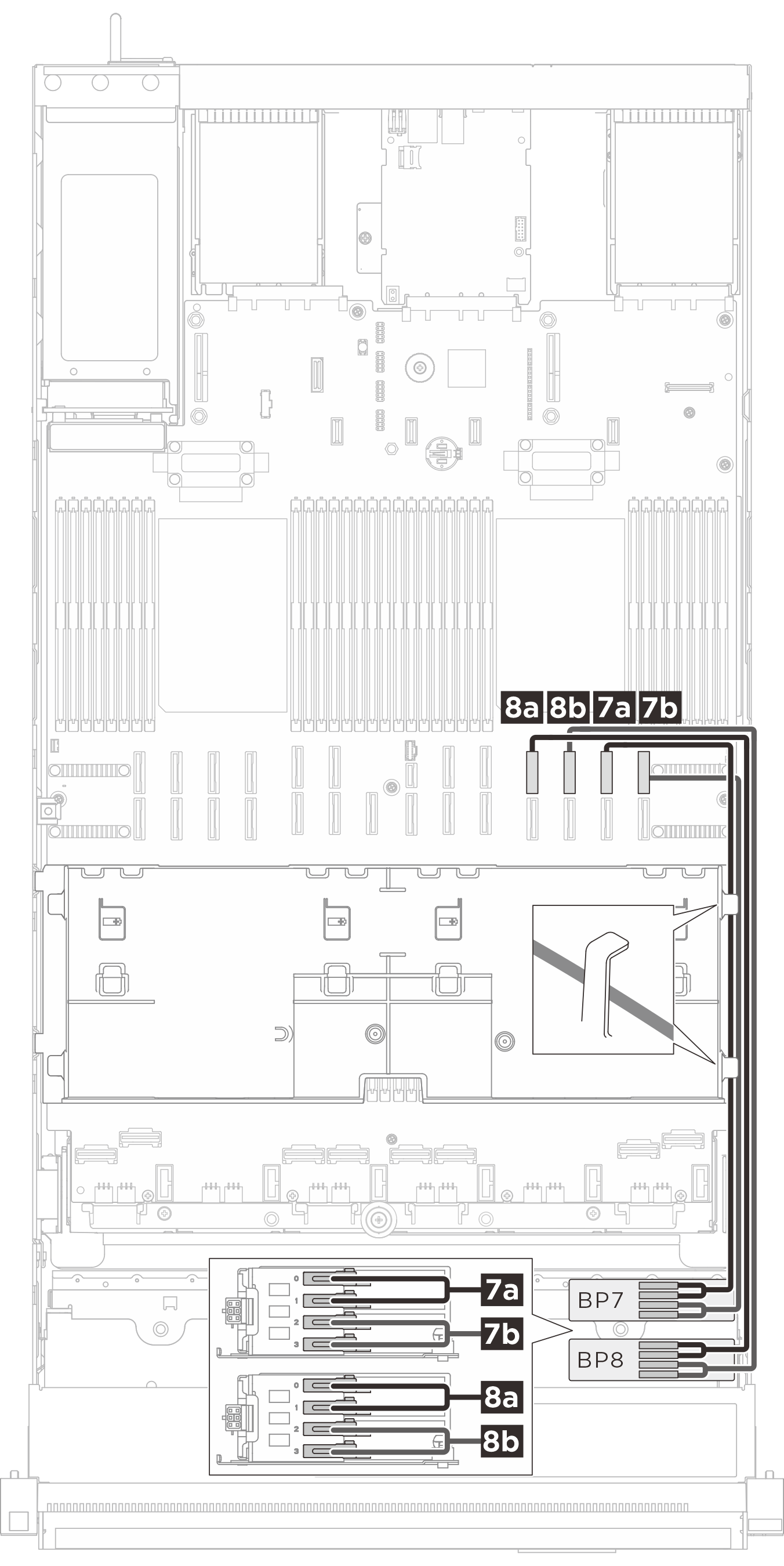

| Swift x8 to Gen-Z 1C*2 (330 mm) | 3a BP3: Bay 0, Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3b BP3: Bay 2, Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4a BP 4: Bay 0, Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4b BP 4: Bay 2, Bay 3 | 4b NVMe 4 |
| BP5/BP6 信號線佈線 | BP7/BP8 信號線佈線 |
|---|---|
 |  |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|

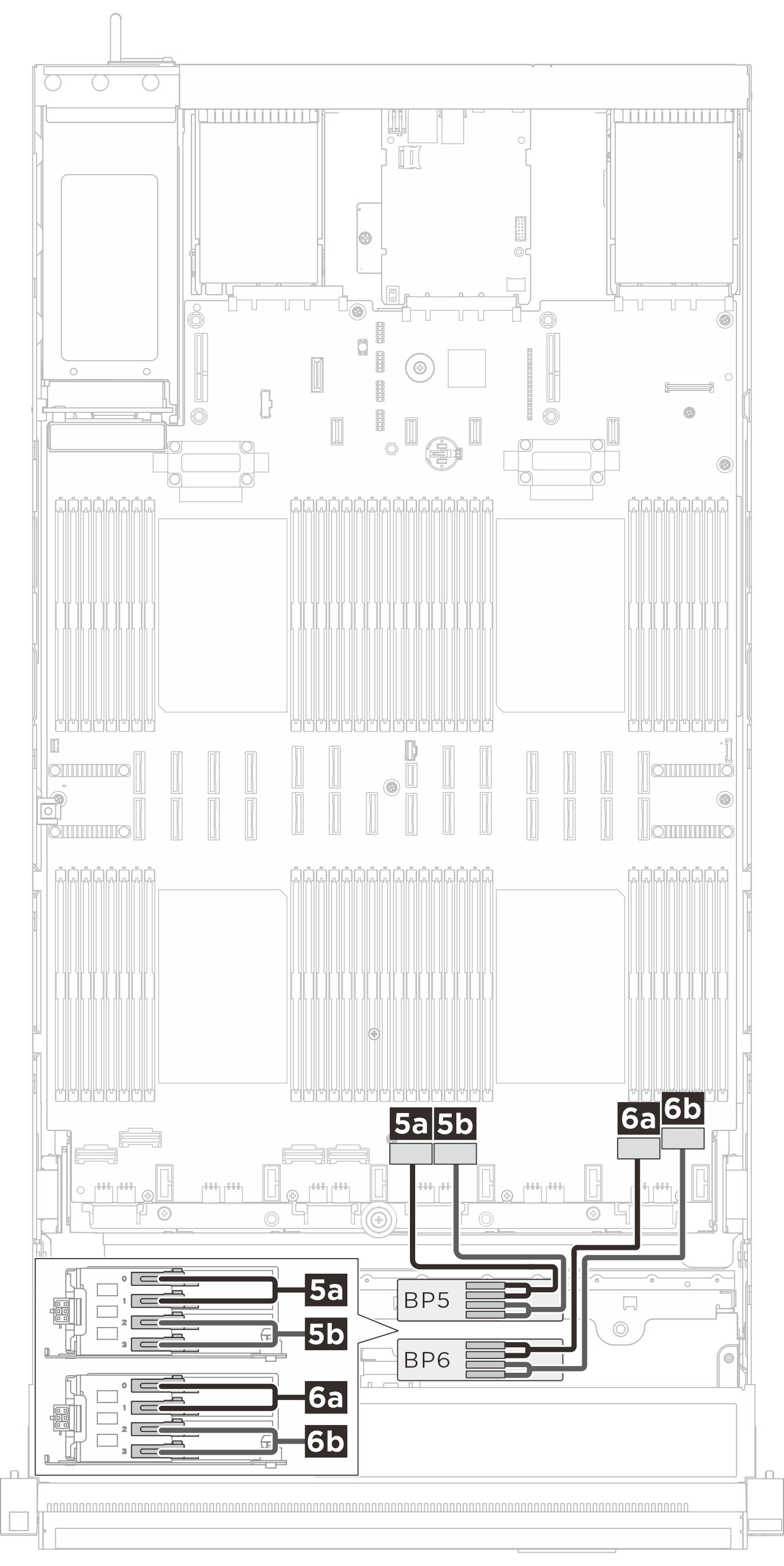

| Swift x8 to Gen-Z 1C*2 (330 mm) | 5a BP 5: Bay 0, Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5b BP 5: Bay 2, Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6a BP 6: Bay 0, Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6b BP 6: Bay 2, Bay 3 | 6b NVMe 8 |

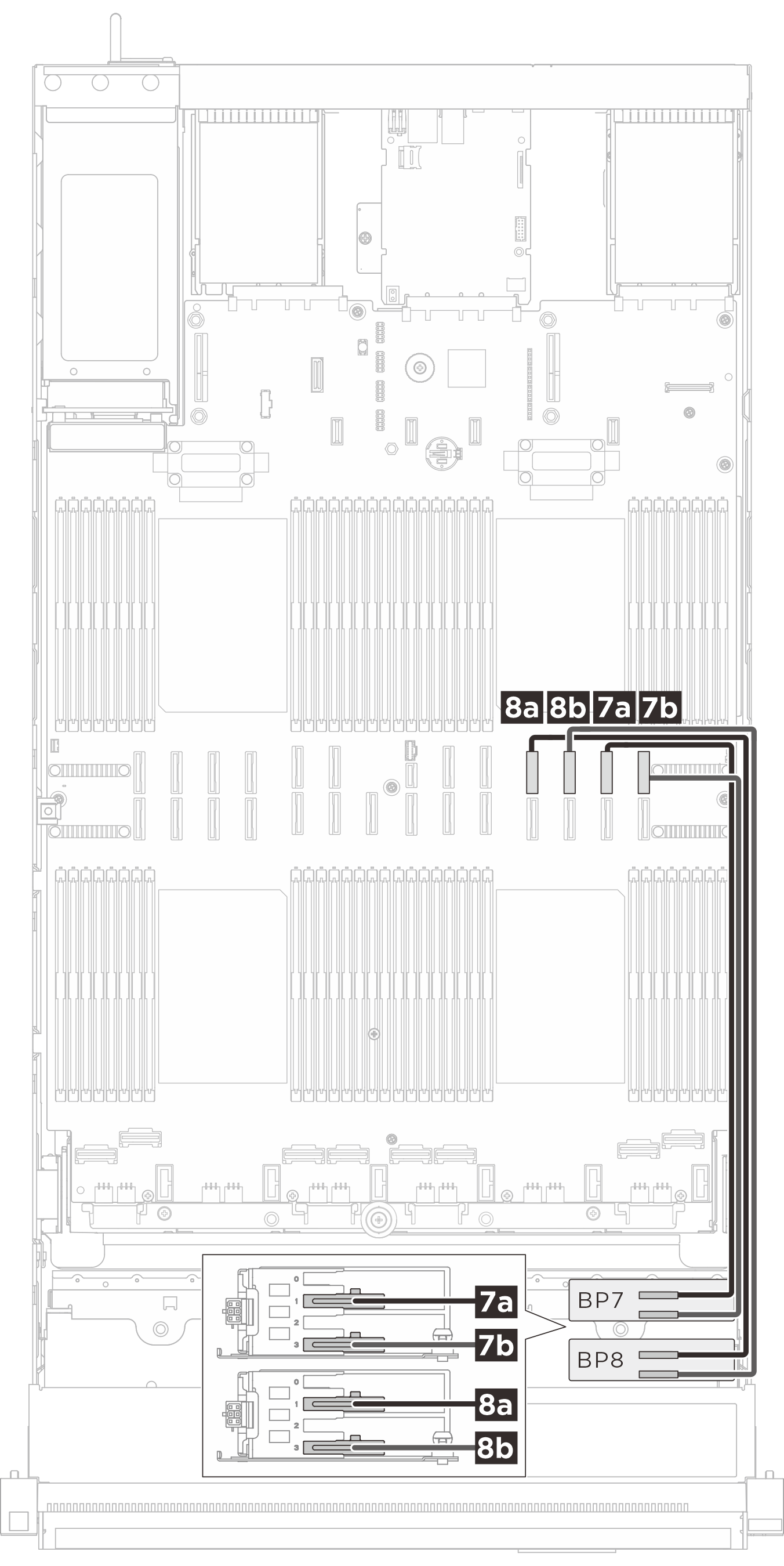

| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7a BP 7: Bay 0, Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7b BP 7: Bay 2, Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8a BP 8: Bay 0, Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8b BP 8: Bay 2, Bay 3 | 8b NVMe 16 |
E3.S 2T 信號線佈線
| BP1/BP2 信號線佈線 | BP3/BP4 信號線佈線 |
|---|---|
 |  |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|
| MCIO x8 to Gen-Z 2C (560 mm) | 1a BP 1: Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 2C (560 mm) | 1b BP1: Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2a BP2: Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2b BP2: Bay 3 | 2b NVMe 13 |

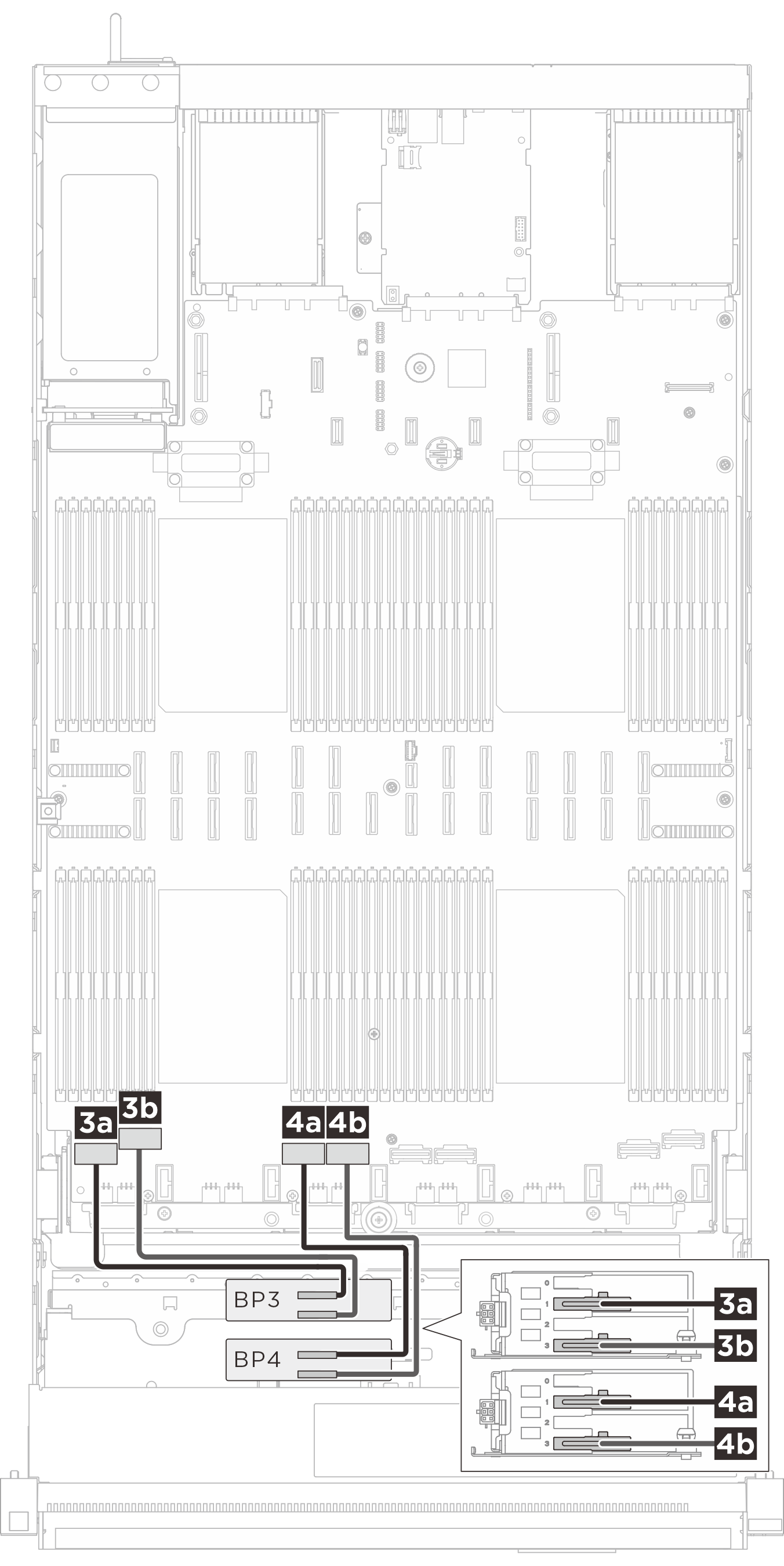

| Swift x8 to Gen-Z 2C (330 mm) | 3a BP3: Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 2C (330 mm) | 3b BP3: Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 2C (330 mm) | 4a BP 4: Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 2C (330 mm) | 4b BP 4: Bay 3 | 4b NVMe 4 |
| BP5/BP6 信號線佈線 | BP7/BP8 信號線佈線 |
|---|---|
 |  |
| 纜線 | 從（背板） | 到（主機板組件） |
|---|---|---|

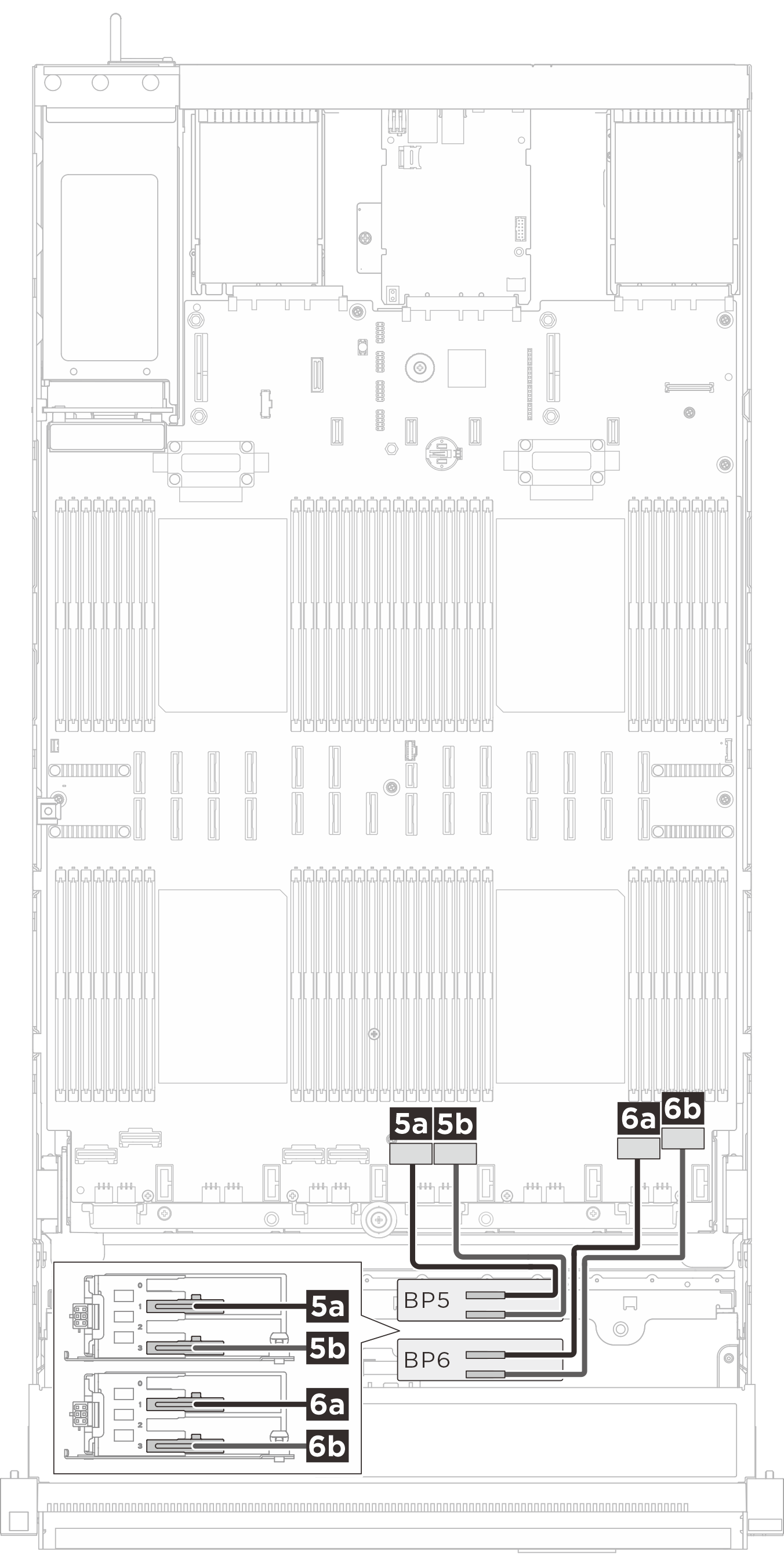

| Swift x8 to Gen-Z 2C (330 mm) | 5a BP 5: Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 2C (330 mm) | 5b BP 5: Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 2C (330 mm) | 6a BP 6: Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 2C (330 mm) | 6b BP 6: Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7a BP 7: Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7b BP 7: Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8a BP 8: Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8b BP 8: Bay 3 | 8b NVMe 16 |

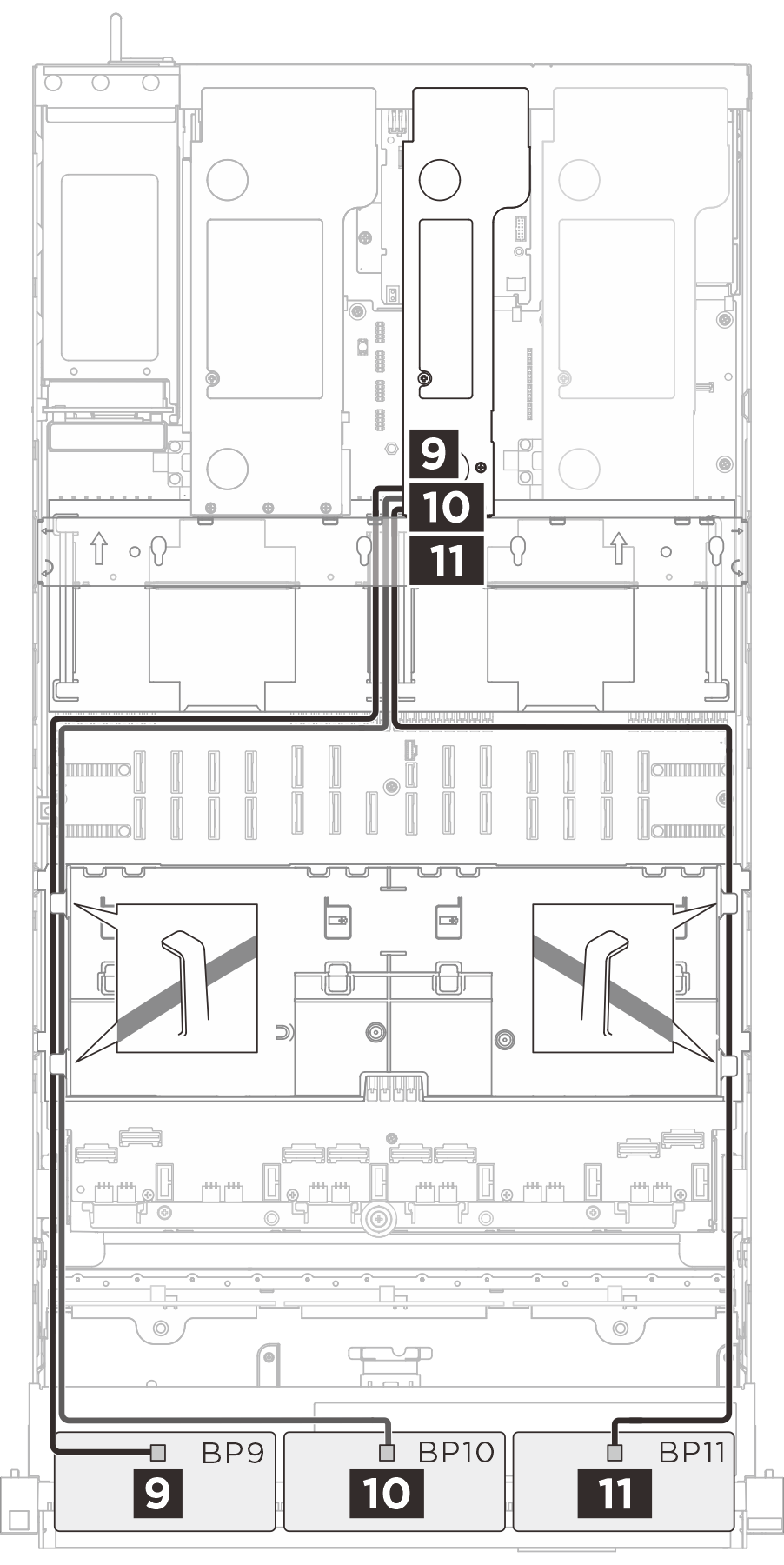

SAS/SATA 背板信號線佈線
Gen 4 RAID/HBA 配接卡：545-8i/940-8i/940-16i/440-16i
Gen 3 RAID/HBA 配接卡：5350-8i/9350-8i/4350-16i
1 x 背板：1 x RAID/HBA 8i
2 x 背板：1 x RAID/HBA 16i
3 x 背板：1 x RAID/HBA 8i + 1 x RAID/HBA 16i
視您的配置而定，RAID/HBA 配接卡將安裝在不同的擴充卡。根據 RAID/HBA 配接卡的位置，從下表中選取對應的佈線路徑。
| 纜線佈線至擴充卡 3 | 纜線佈線至擴充卡 2 | 纜線佈線至擴充卡 1 |
|---|---|---|
 |  |  |
| 纜線 | 從（背板） | 到（RAID/HBA 配接卡） |
|---|---|---|

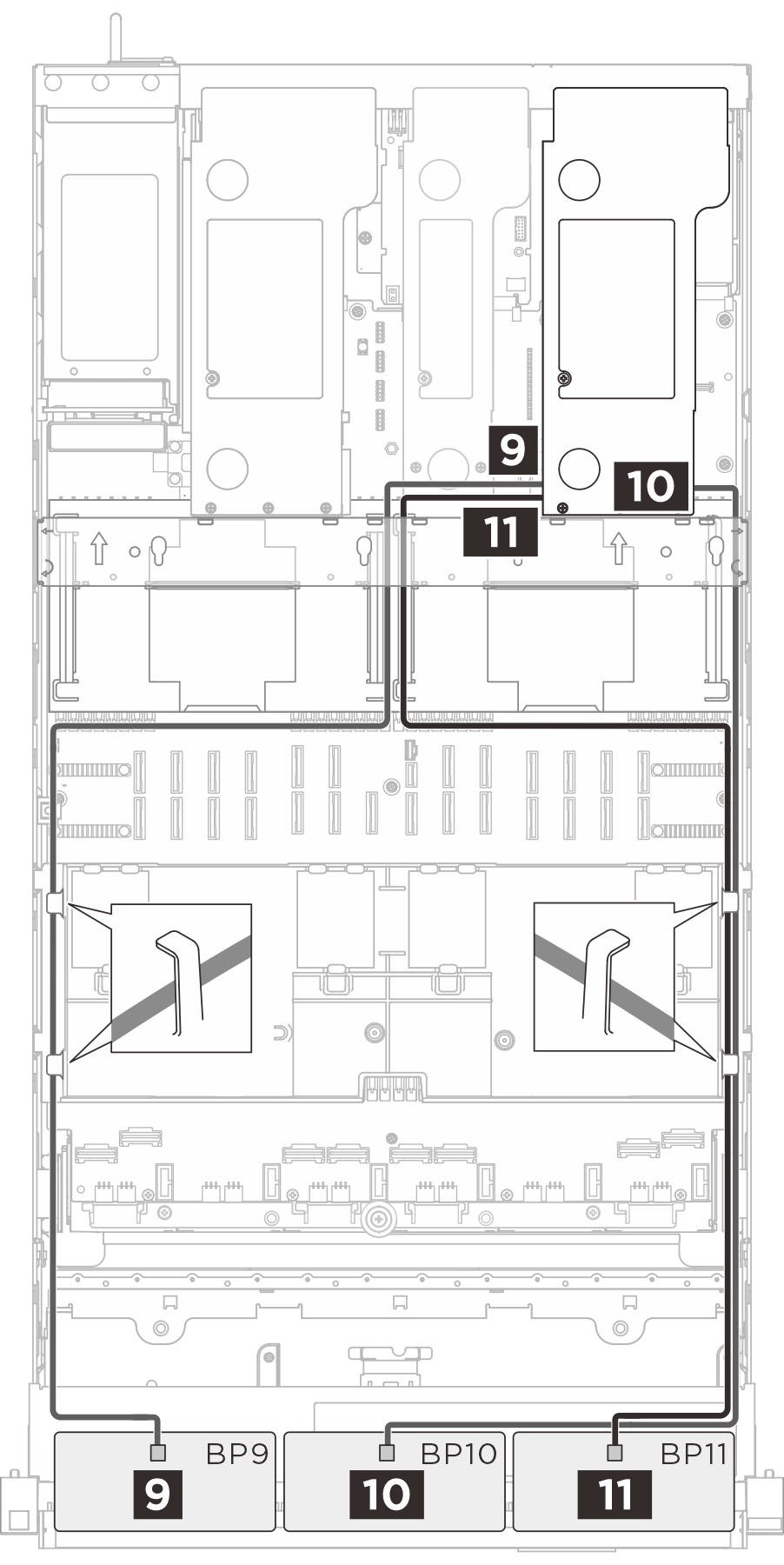

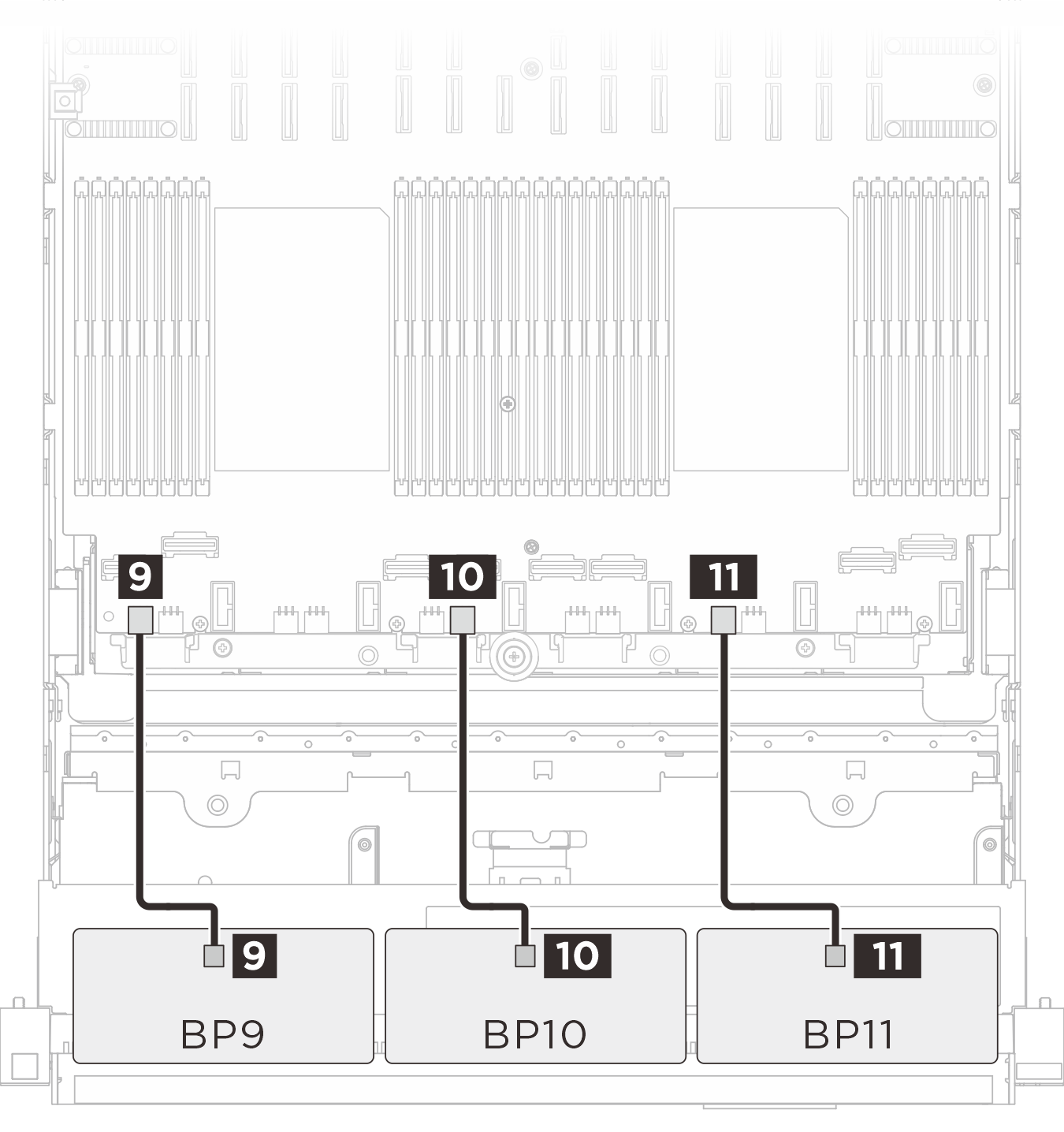

| 9 BP 9: SAS | 9
|
| 10 BP 10: SAS | 10
|
| 11 BP 11: SAS | 11
|
