E3.S バックプレーンのケーブル配線
このセクションを使用して、E3.S バックプレーンのケーブル配線を理解します。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

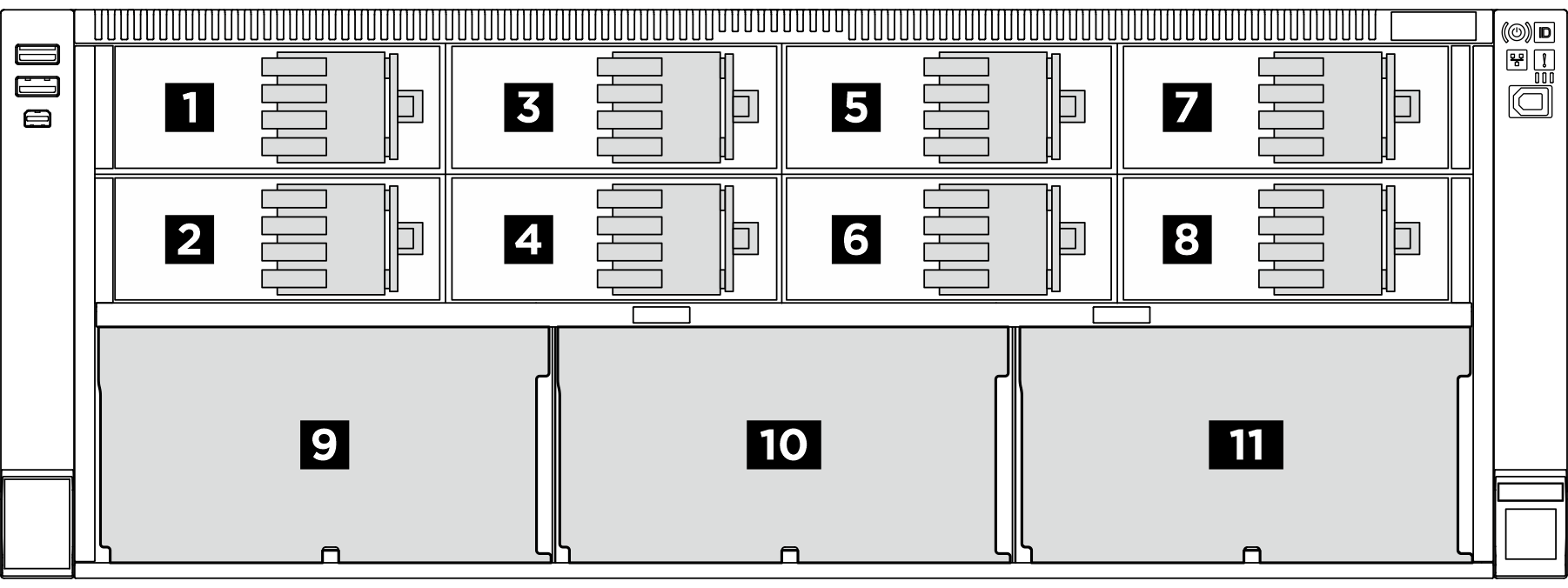

バックプレーン番号
| ドライブ・バックプレーン | E3.S 1T ベイ | E3.S 2T ベイ | 2.5 インチ SAS/SATA ベイ |
|---|---|---|---|
| 1 バックプレーン 1 | 0 ～ 3 | 1, 3 | |
| 2 バックプレーン 2 | 4 ～ 7 | 5, 7 | |
| 3 バックプレーン 3 | 8 ～ 11 | 9, 11 | |
| 4 バックプレーン 4 | 12 ～ 15 | 13, 15 | |
| 5 バックプレーン 5 | 16 ～ 19 | 17, 19 | |
| 6 バックプレーン 6 | 20 ～ 23 | 21, 23 | |
| 7 バックプレーン 7 | 24 ～ 27 | 25, 27 | |
| 8 バックプレーン 8 | 28 ～ 31 | 29, 31 | |
| 9 バックプレーン 9 | 32 ～ 39 | ||
| 10 バックプレーン 10 | 40 ～ 47 | ||
| 11 バックプレーン 11 | 48 ～ 55 |
E3.S 1T ベイは E3.S 1T ドライブをサポートします。
E3.S 2T ベイは、CXL メモリー・モジュール (CMM) をサポートします。
| バックプレーン・タイプ | バックプレーン配置の優先順位 |
|---|---|
| E3.S 1T ベイ用の E3.S バックプレーン | 1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8 |
| E3.S 2T ベイ用の E3.S バックプレーン | 1+2+3+4+5+6+7+8 |
| 2.5 インチ SAS/SATA 8 ベイ・ドライブ・バックプレーン | 9, 10, 11 |

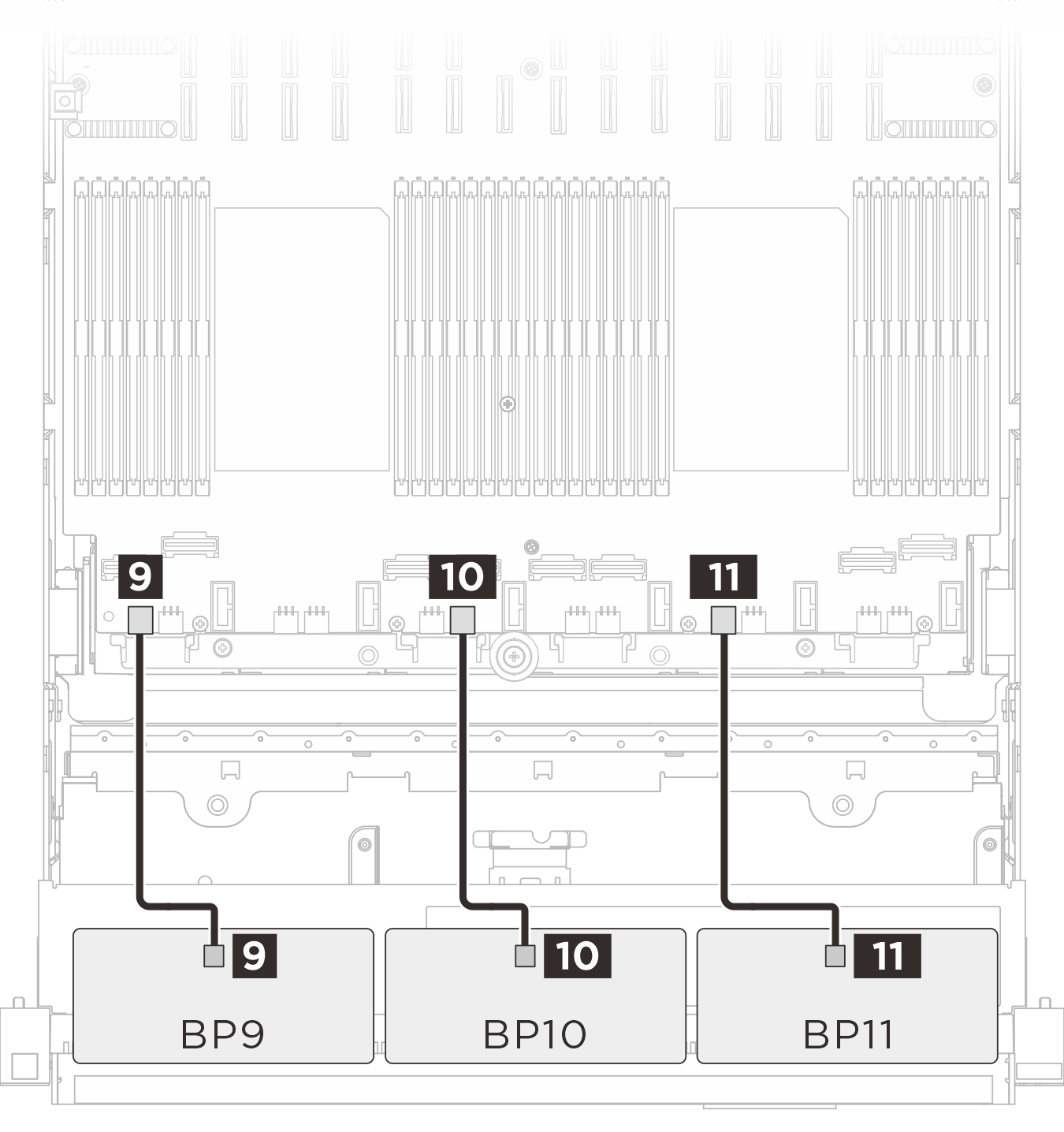

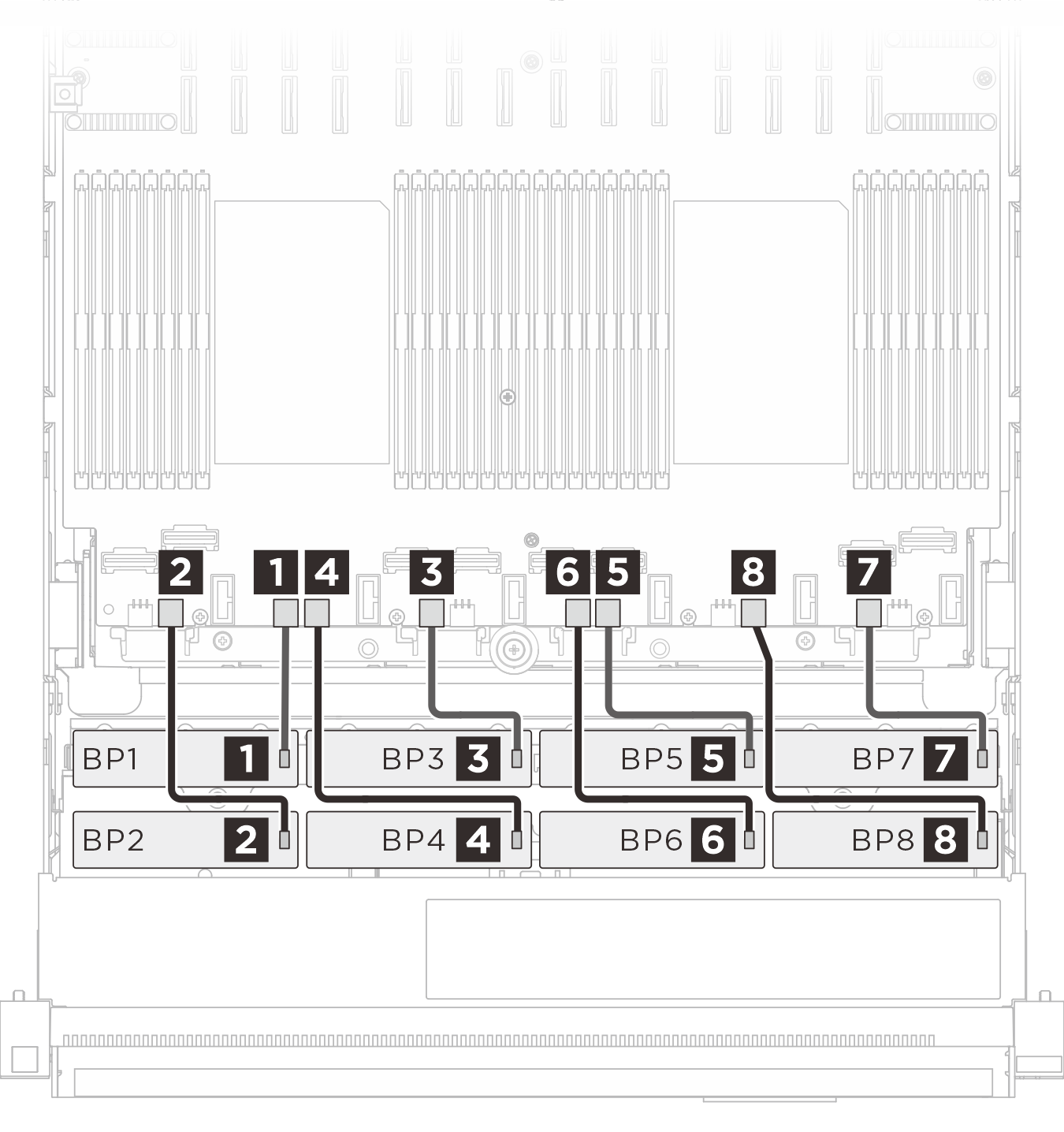

電源ケーブル配線
| E3.S バックプレーン電源ケーブルの配線 | SAS/SATA バックプレーン電源ケーブル配線 |
|---|---|
 |  |
| ケーブル | 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 2 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 4 BP 4: PWR | 4 BP 4 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 5 BP 5: PWR | 5 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 6 BP 6: PWR | 6 BP 7 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 7 BP 7: PWR | 7 BP 11: PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 8 BP 8: PWR | 8 BP 10: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 9 BP 9: PWR | 9 BP 1: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 10 BP 10: PWR | 10 BP 6: PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 11 BP 11: PWR | 11 BP 9: PWR |

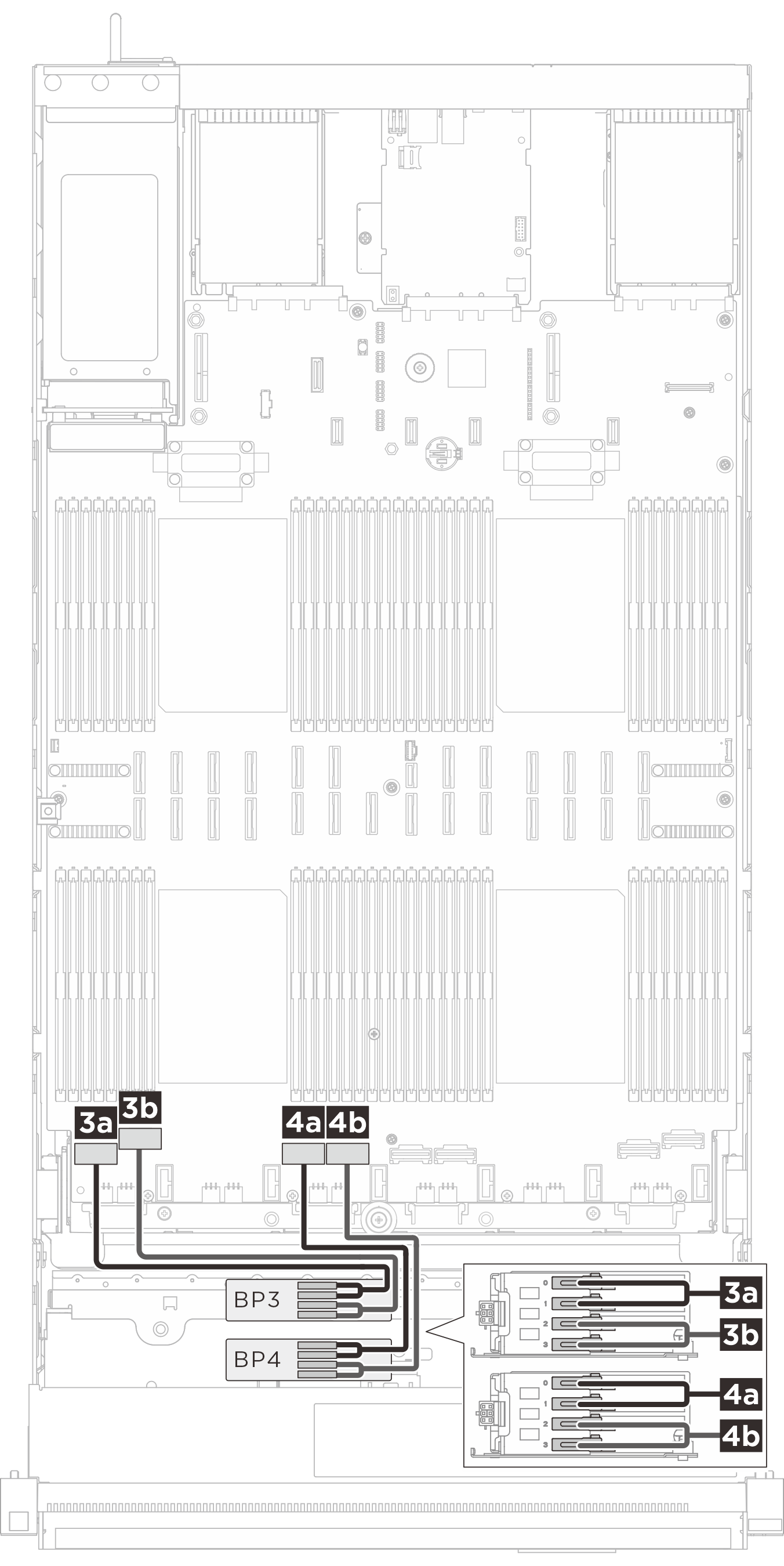

E3.S 1T信号ケーブル配線

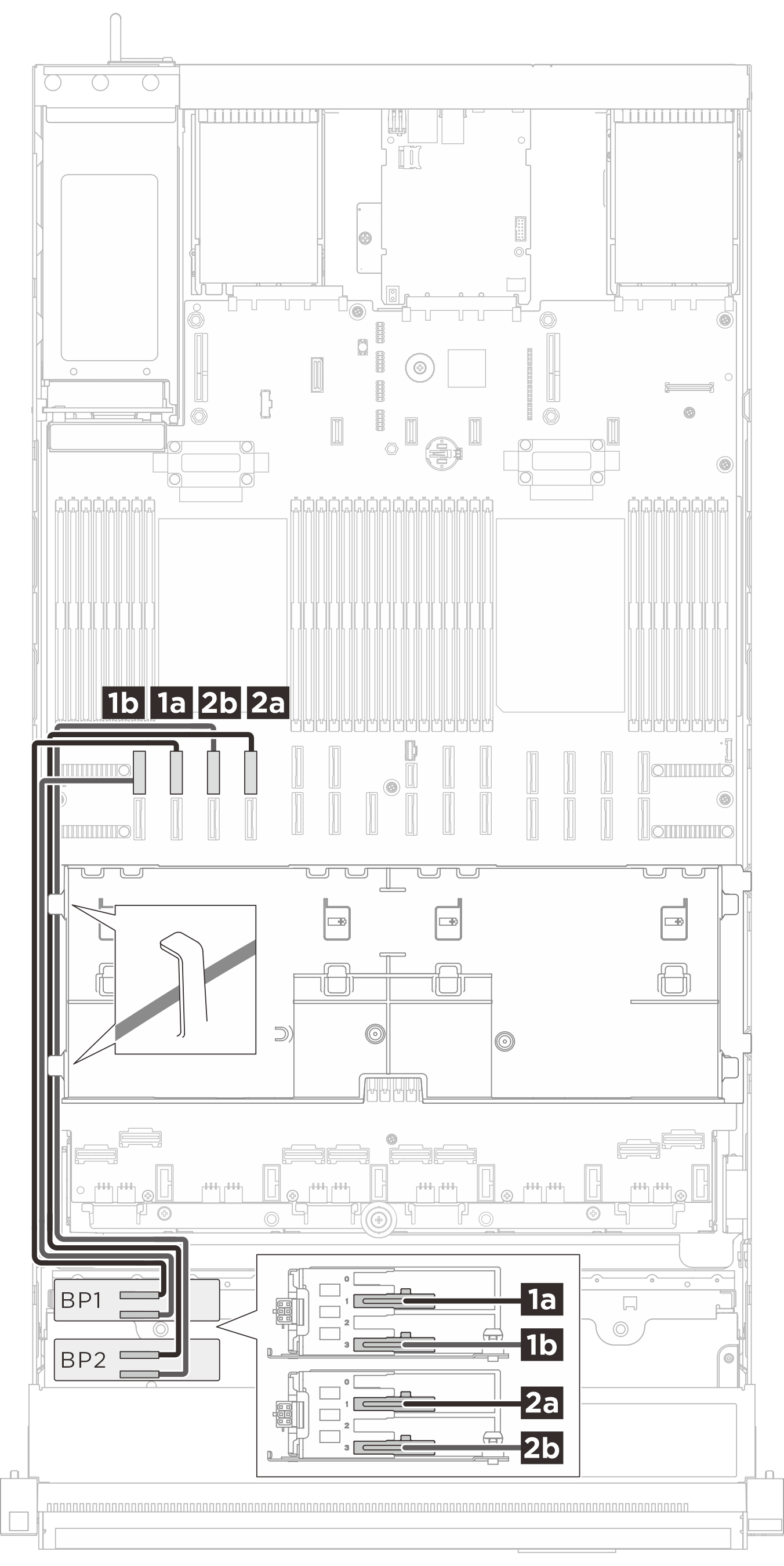

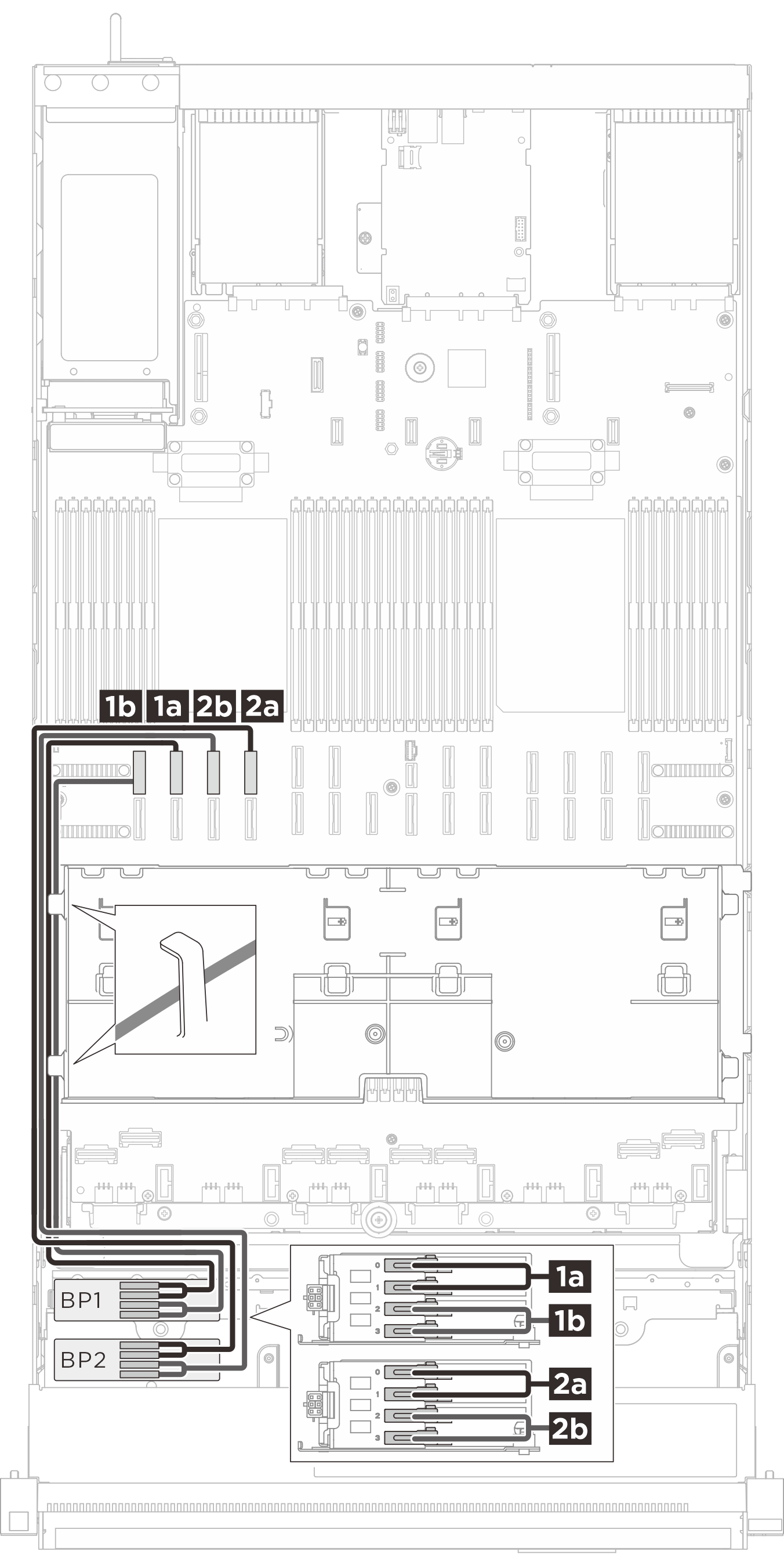

| BP1/BP2信号ケーブル配線 | BP3/BP4信号ケーブル配線 |
|---|---|
 |  |
| ケーブル | 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1a BP1: Bay 0, Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 1b BP1: Bay 2, Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2a BP2: Bay 0, Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 2b BP2: Bay 2, Bay 3 | 2b NVMe 13 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3a BP3: Bay 0, Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 3b BP3: Bay 2, Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4a BP 4: Bay 0, Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 4b BP 4: Bay 2, Bay 3 | 4b NVMe 4 |

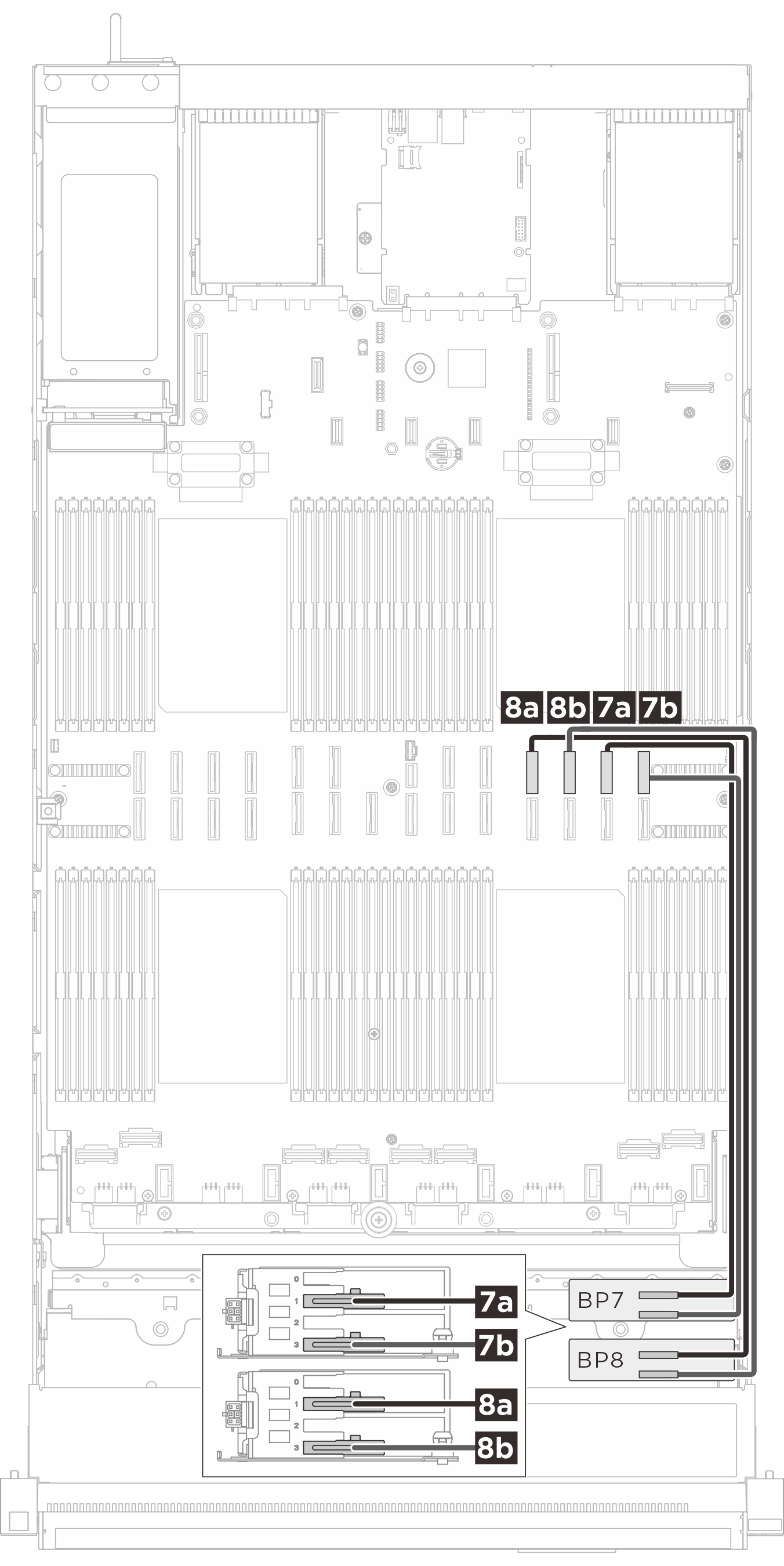

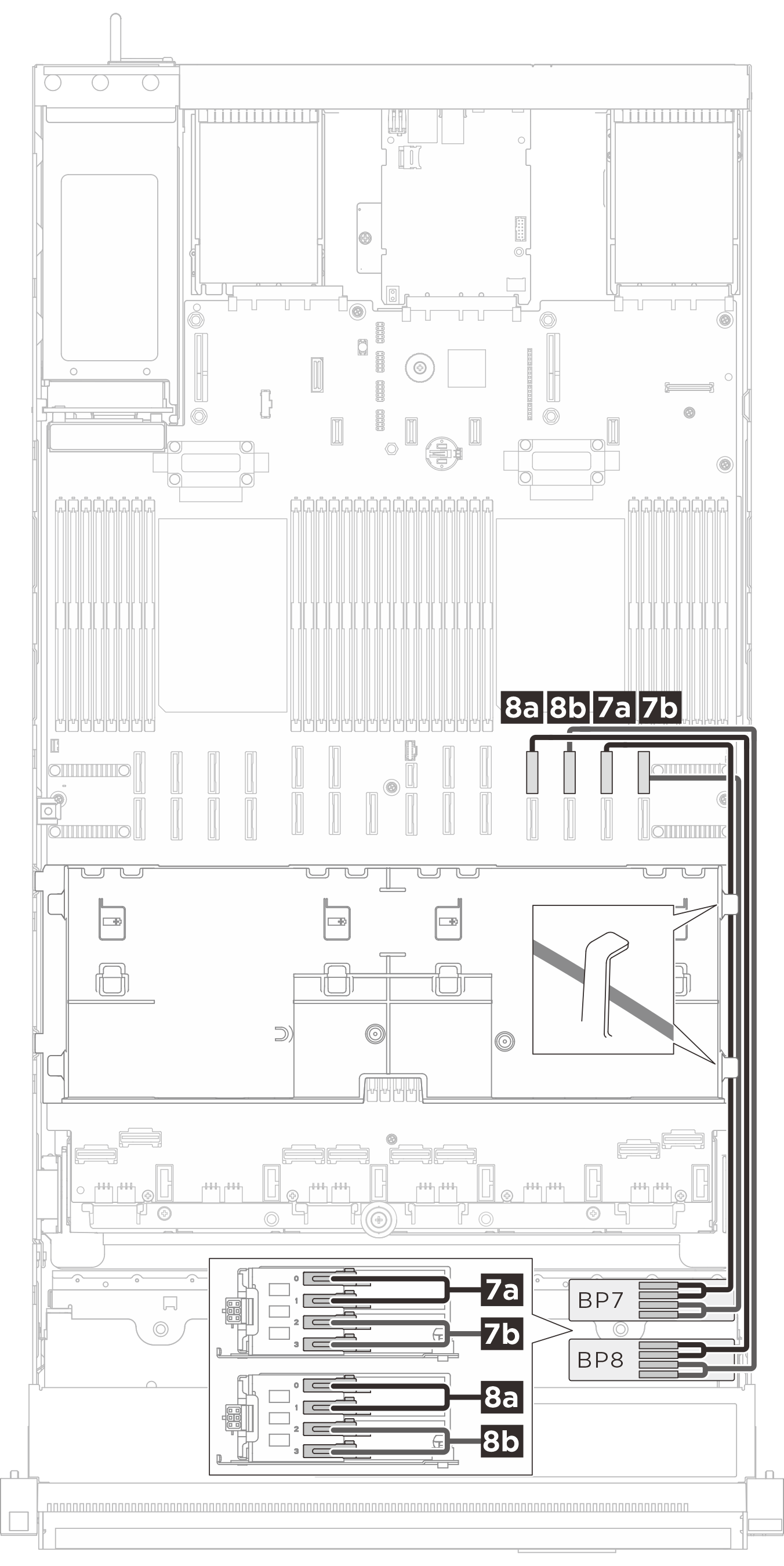

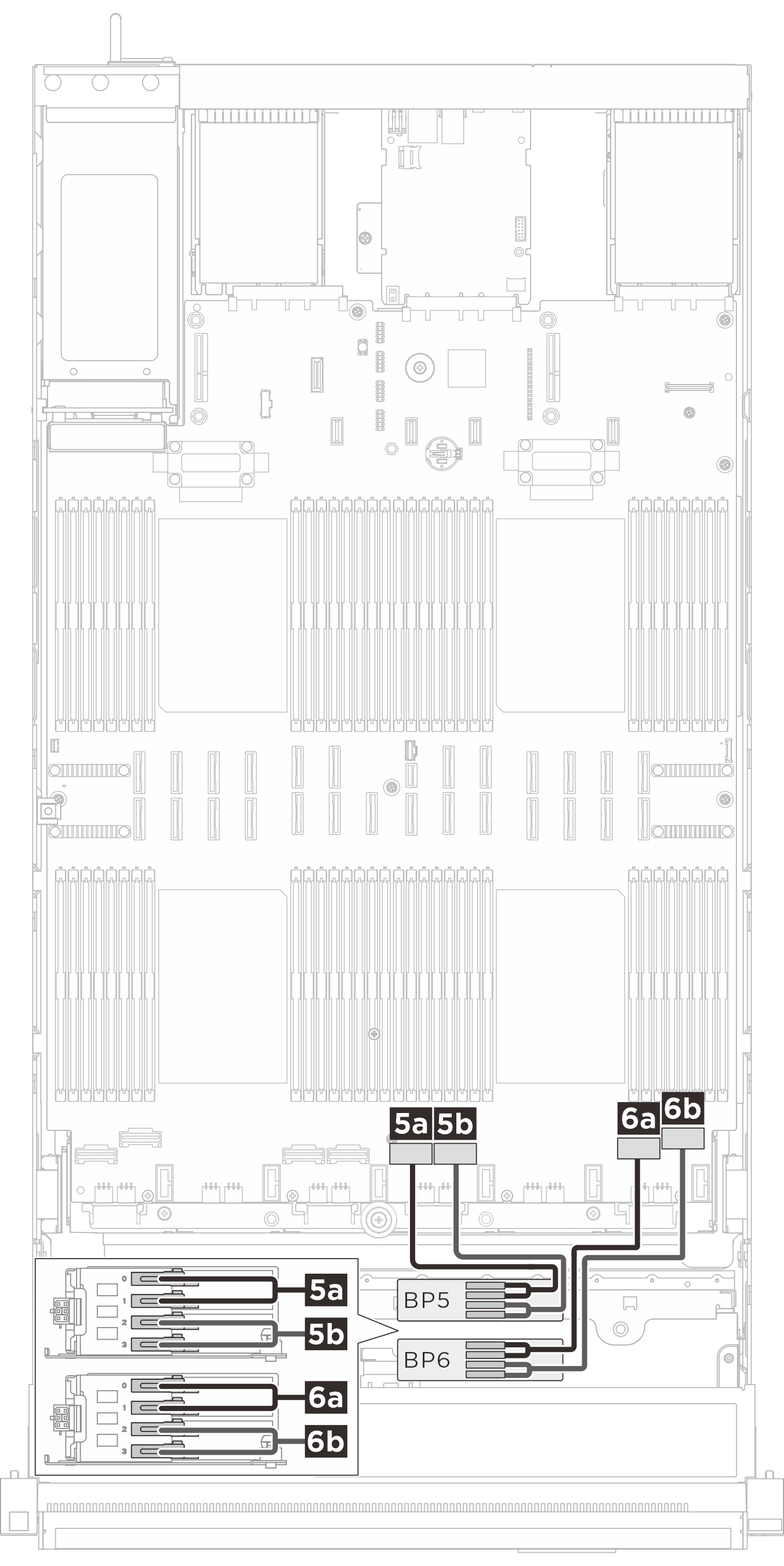

| BP5/BP6信号ケーブル配線 | BP7/BP8信号ケーブル配線 |
|---|---|
 |  |
| ケーブル | 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5a BP 5: Bay 0, Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 5b BP 5: Bay 2, Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6a BP 6: Bay 0, Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 1C*2 (330 mm) | 6b BP 6: Bay 2, Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7a BP 7: Bay 0, Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 7b BP 7: Bay 2, Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8a BP 8: Bay 0, Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 1C*2 (560 mm) | 8b BP 8: Bay 2, Bay 3 | 8b NVMe 16 |

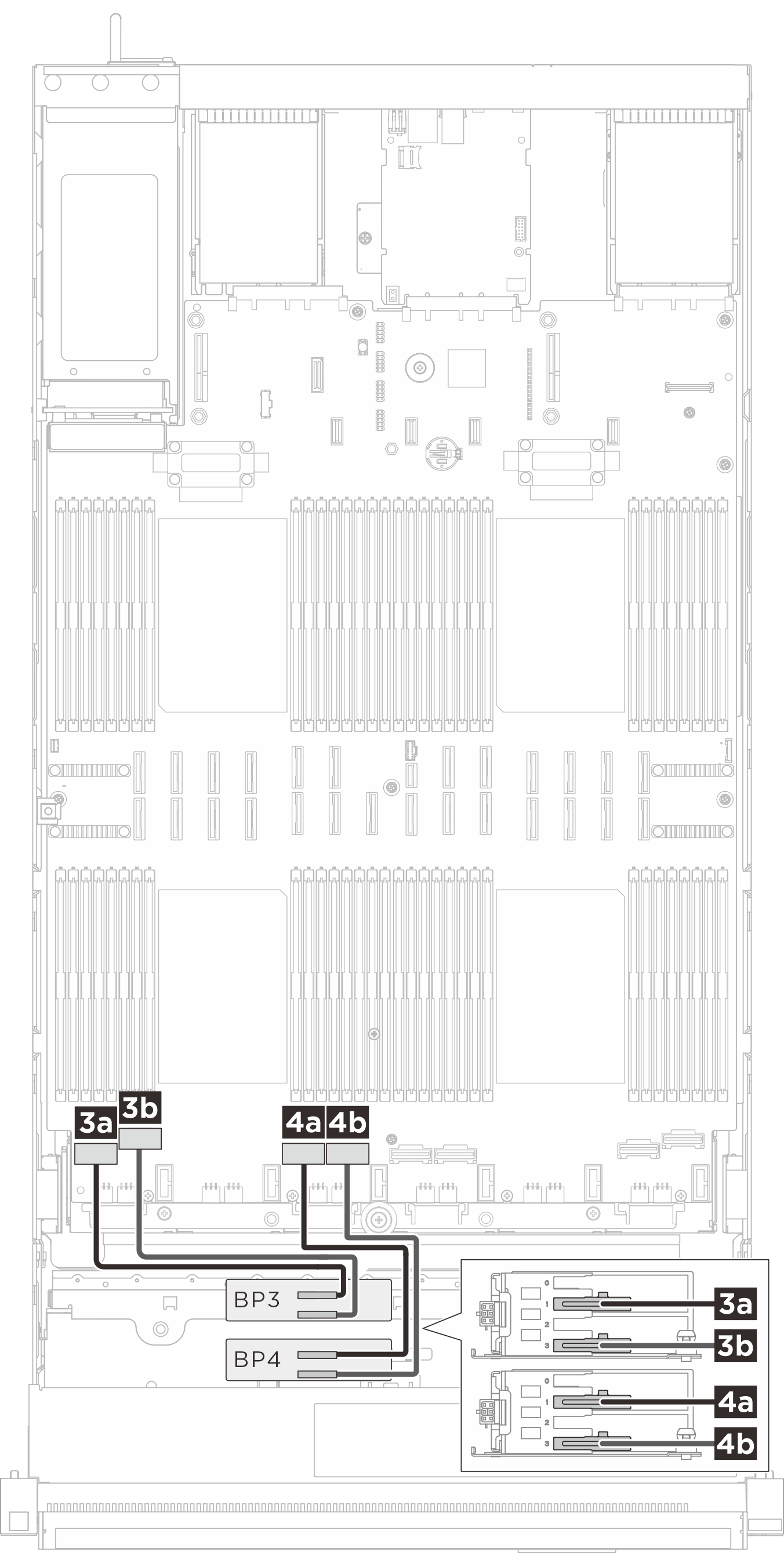

E3.S 2T信号ケーブル配線
| BP1/BP2信号ケーブル配線 | BP3/BP4信号ケーブル配線 |
|---|---|
 |  |
| ケーブル | 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| MCIO x8 to Gen-Z 2C (560 mm) | 1a BP 1: Bay 1 | 1a NVMe 10 |
| MCIO x8 to Gen-Z 2C (560 mm) | 1b BP1: Bay 3 | 1b NVMe 9 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2a BP2: Bay 1 | 2a NVMe 14 |
| MCIO x8 to Gen-Z 2C (560 mm) | 2b BP2: Bay 3 | 2b NVMe 13 |
| Swift x8 to Gen-Z 2C (330 mm) | 3a BP3: Bay 1 | 3a NVMe 1 |
| Swift x8 to Gen-Z 2C (330 mm) | 3b BP3: Bay 3 | 3b NVMe 2 |
| Swift x8 to Gen-Z 2C (330 mm) | 4a BP 4: Bay 1 | 4a NVMe 3 |
| Swift x8 to Gen-Z 2C (330 mm) | 4b BP 4: Bay 3 | 4b NVMe 4 |
| BP5/BP6信号ケーブル配線 | BP7/BP8信号ケーブル配線 |
|---|---|
 |  |
| ケーブル | 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) |
|---|---|---|
| Swift x8 to Gen-Z 2C (330 mm) | 5a BP 5: Bay 1 | 5a NVMe 5 |
| Swift x8 to Gen-Z 2C (330 mm) | 5b BP 5: Bay 3 | 5b NVMe 6 |
| Swift x8 to Gen-Z 2C (330 mm) | 6a BP 6: Bay 1 | 6a NVMe 7 |
| Swift x8 to Gen-Z 2C (330 mm) | 6b BP 6: Bay 3 | 6b NVMe 8 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7a BP 7: Bay 1 | 7a NVMe 11 |
| MCIO x8 to Gen-Z 2C (560 mm) | 7b BP 7: Bay 3 | 7b NVMe 12 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8a BP 8: Bay 1 | 8a NVMe 15 |
| MCIO x8 to Gen-Z 2C (560 mm) | 8b BP 8: Bay 3 | 8b NVMe 16 |

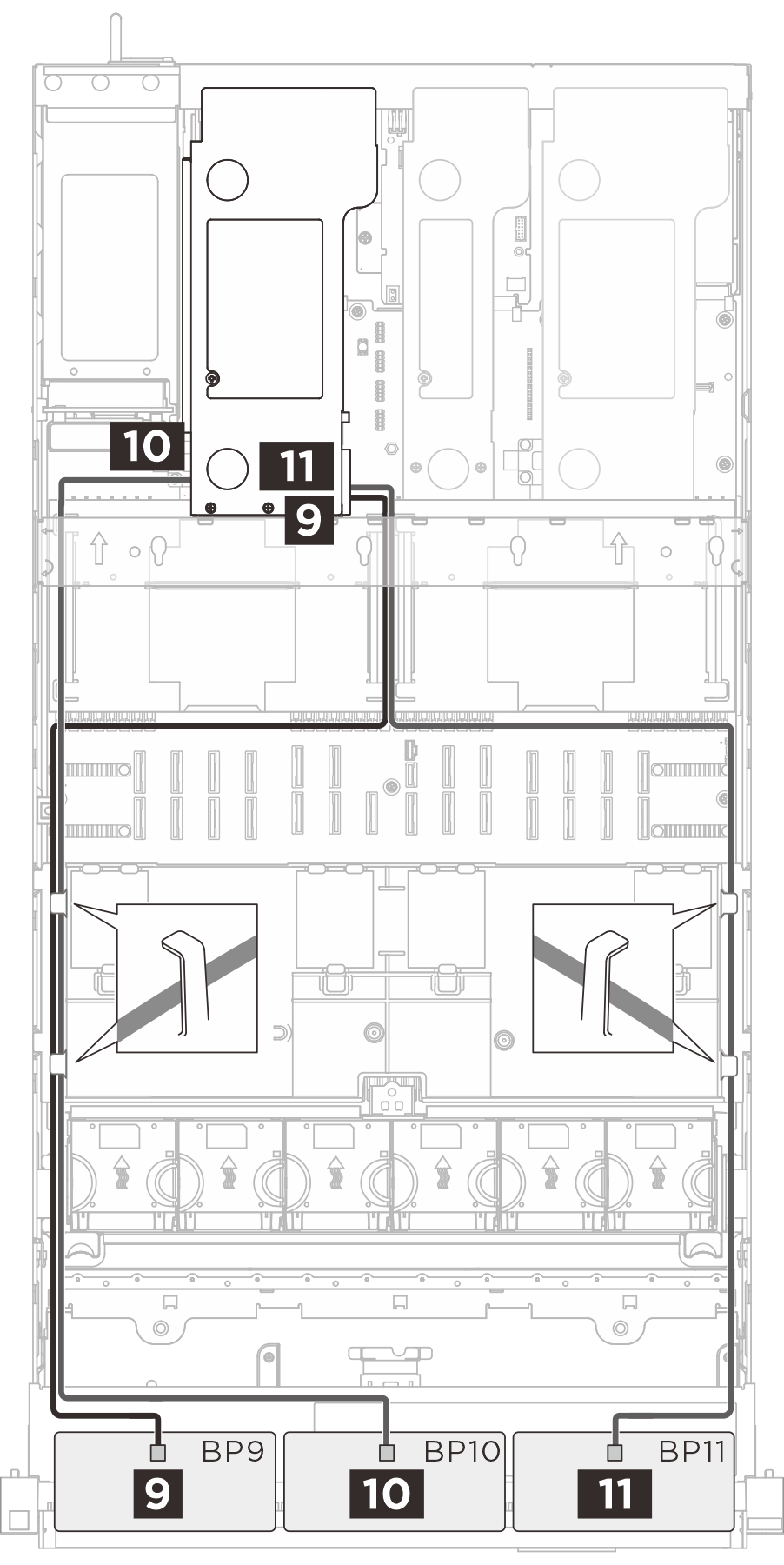

SAS/SATA バックプレーン信号ケーブル配線
Gen 4 RAID/HBAアダプター: 545-8i/940-8i/940-16i/440-16i
Gen 3 RAID/HBAアダプター: 5350-8i/9350-8i/4350-16i
バックプレーン x 1: RAID/HBA 8i x 1
バックプレーン x 2: RAID/HBA 16i x 1
バックプレーン x 3: RAID/HBA 8i x 1+ RAID/HBA 16i x 1
ご使用の構成に応じて、RAID/HBAアダプターは異なるライザーに取り付けられます。RAID/HBAアダプターの場所に基づいて、次の表から対応する配線パスを選択します:

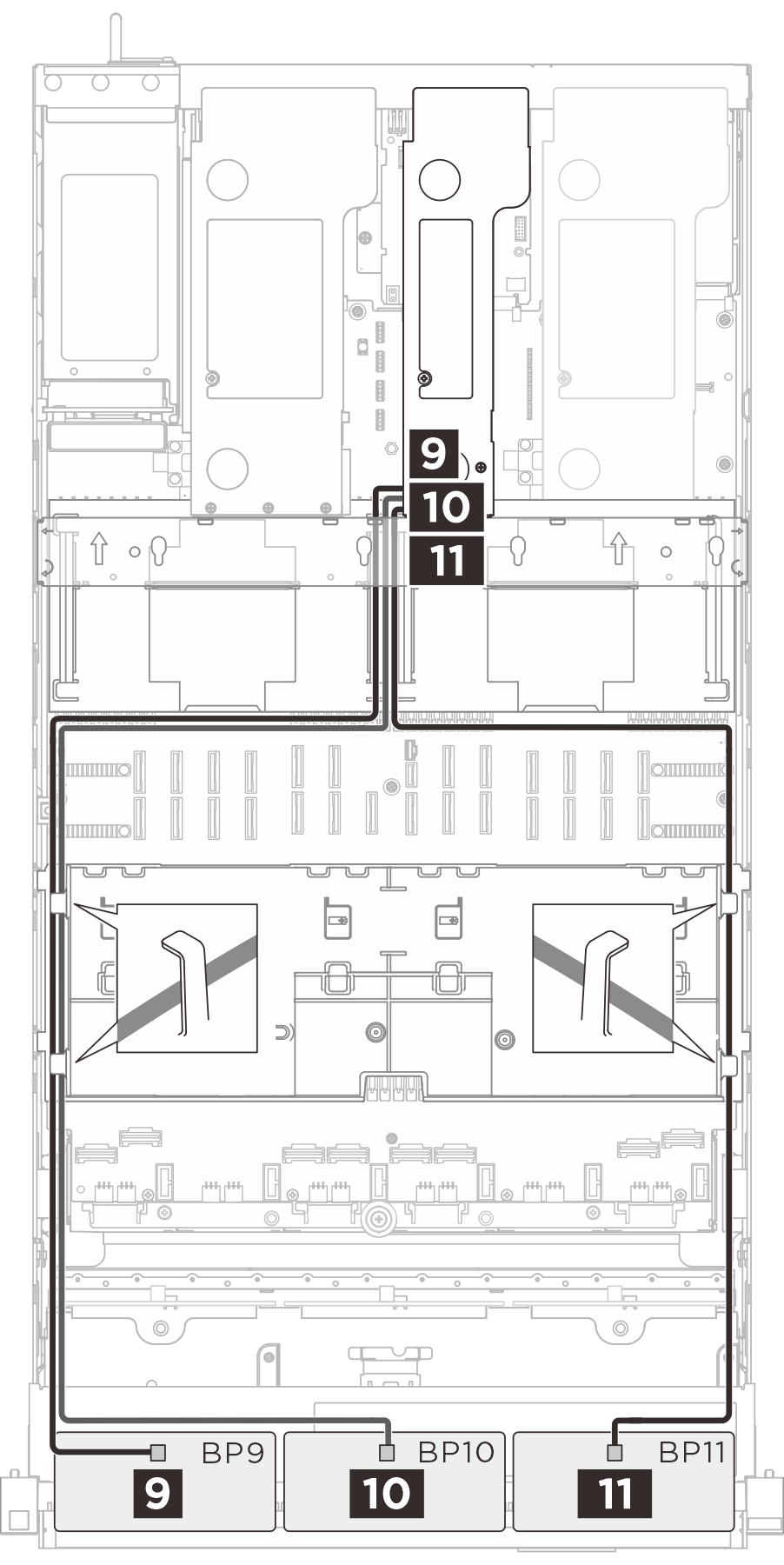

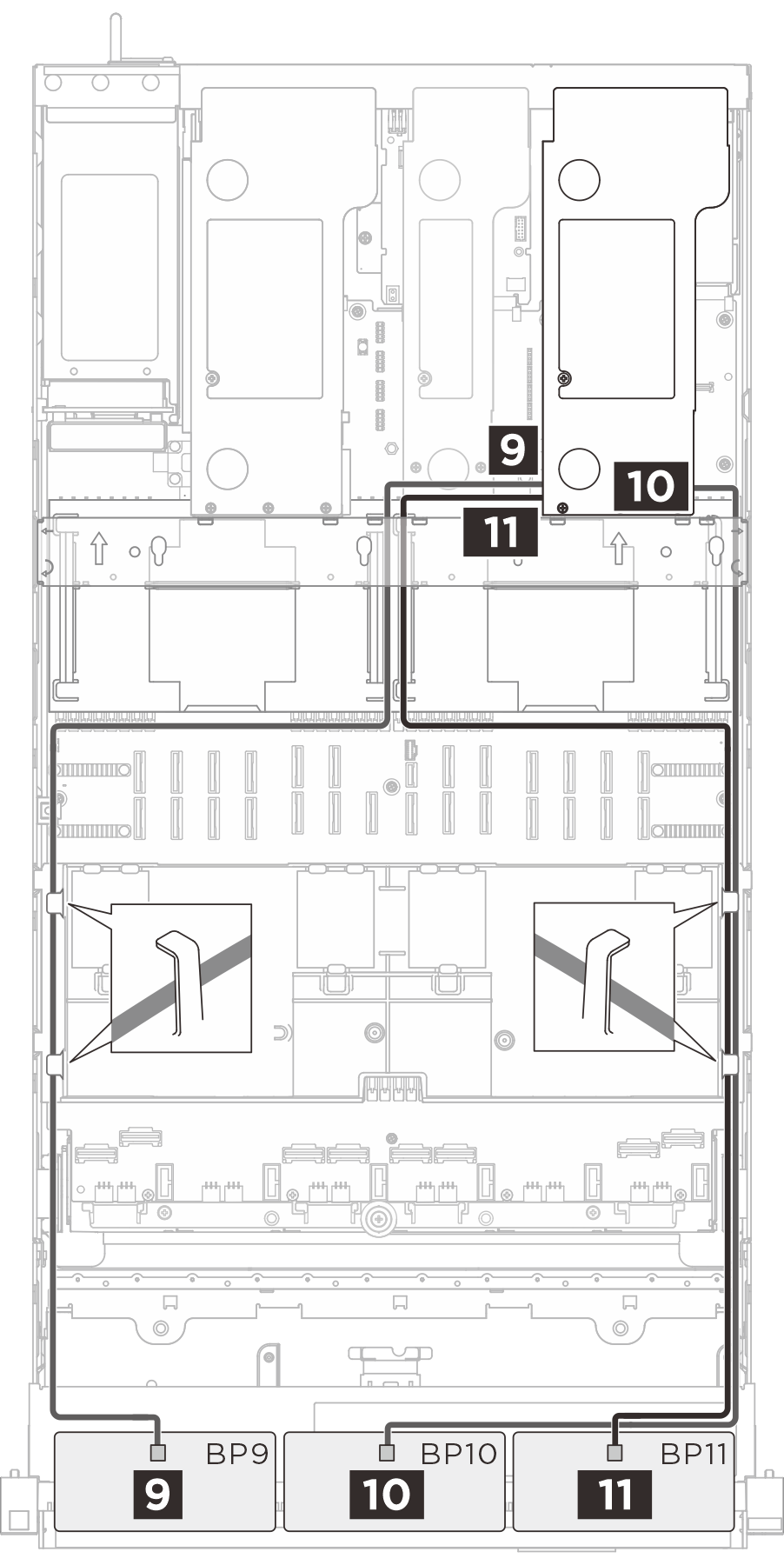

| ライザー 3 へのケーブル配線 | ライザー 2 へのケーブル配線 | ライザー 1 へのケーブル配線 |
|---|---|---|
 |  |  |
| ケーブル | 始点 (バックプレーン) | 終点 (RAID/HBAアダプター) |
|---|---|---|
| 9 BP 9: SAS | 9
|
| 10 BP 10: SAS | 10
|
| 11 BP 11: SAS | 11
|
