GPU ケーブル配線
ダブル・ワイド GPU アダプターのケーブル配線の方法については、このセクションの説明に従ってください。
注
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

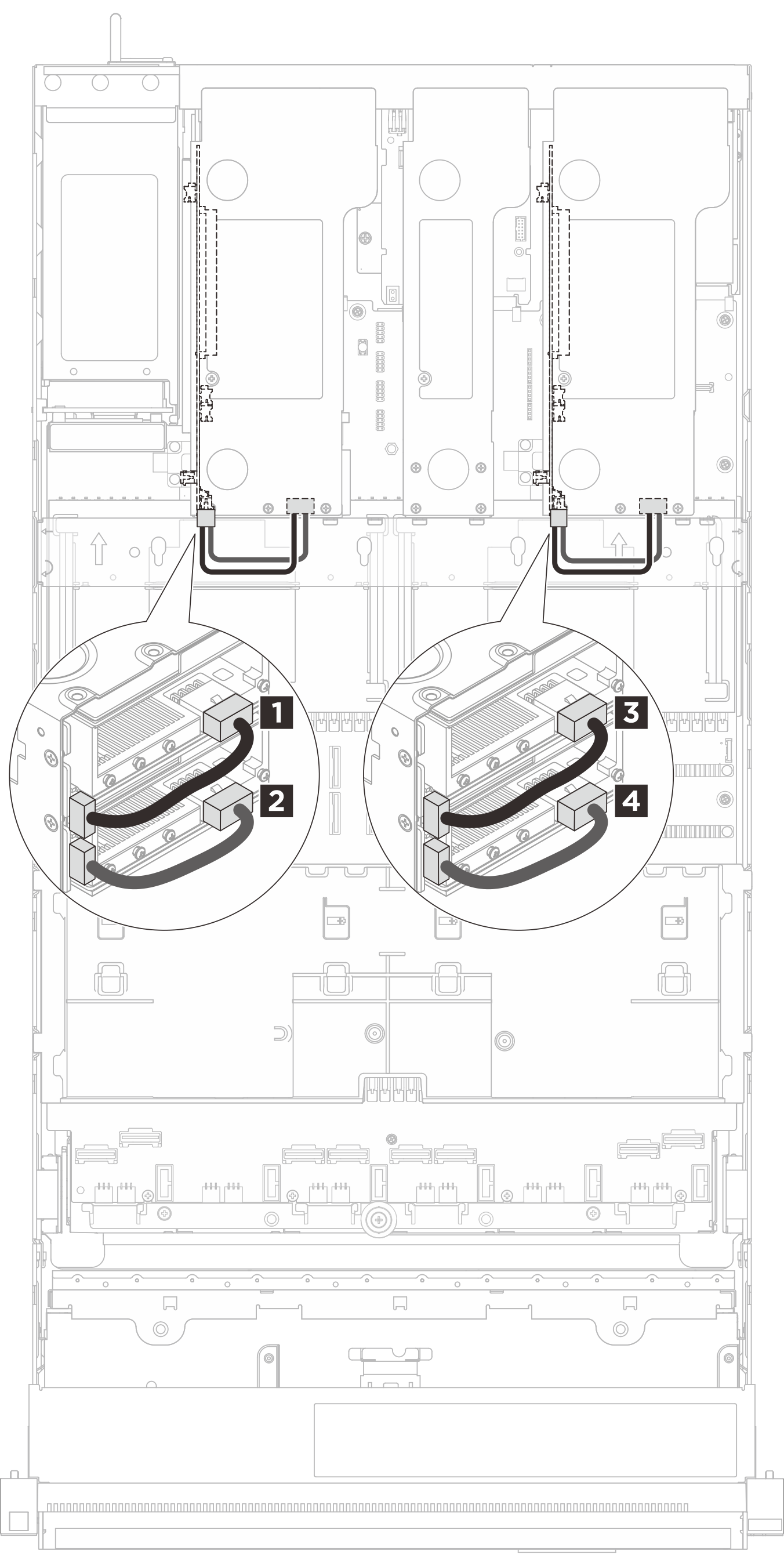

図 1. DW GPU のケーブル配線
| ケーブル | 始点 | 終点 |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 ライザー 3 の GPU 電源 1 コネクター | 1 PCIe スロット 16 上の GPU |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 ライザー 3 の GPU 電源 2 コネクター | 2 PCIe スロット 18 上の GPU |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 ライザー 1 の GPU 電源 1 コネクター | 3 PCIe スロット 4 上の GPU |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 ライザー 1 の GPU 電源 2 コネクター | 4 PCIe スロット 6 上の GPU |
