Disposición de los cables de GPU
Siga las instrucciones que aparecen en esta sección para realizar la disposición de los cables para adaptadores GPU de ancho doble.
Nota
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

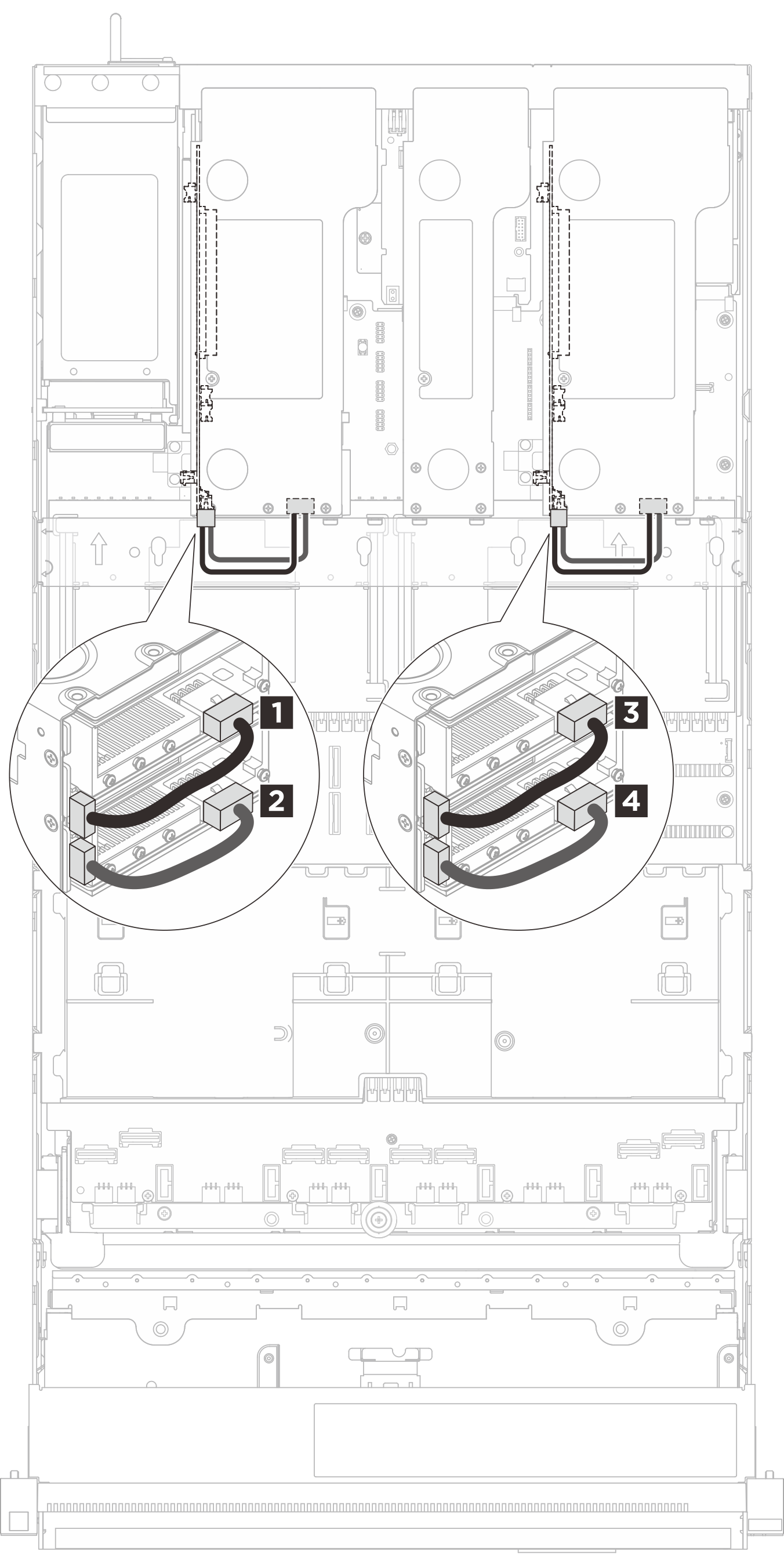

Figura 1. Disposición de los cables para las GPU DW
| Cable | Desde | Hasta |
|---|---|---|
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 1 Conector de alimentación de GPU 1 en la tarjeta de expansión 3 | 1 GPU en la ranura de PCIe 16 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 2 Conector de alimentación de GPU 2 en la tarjeta de expansión 3 | 2 GPU en la ranura de PCIe 18 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 3 Conector de alimentación de GPU 1 en la tarjeta de expansión 1 | 3 GPU en la ranura de PCIe 4 |
| Micro-Hi 2x4 to MPIC 12p+4s (200 mm) | 4 Conector de alimentación de GPU 2 en la tarjeta de expansión 1 | 4 GPU en la ranura de PCIe 6 |
