Disposición de los cables de la placa posterior E3.S

Use la sección para comprender la disposición de los cables de las placas posteriores E3.S.

Nota

Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

Numeración de la placa posterior

El servidor admite hasta ocho placas posteriores E3.S (placas posteriores de 1 a 8) y tres placas posteriores de la unidad de 2,5 pulgadas (placas posteriores de 9 a 11).
Figura 1. Numeración de la placa posterior
Drive backplane numbering
Tabla 1. Placa posterior de la unidad y bahías de unidad correspondientes
Placa posterior de la unidadBahía E3.S 1TBahía E3.S 2TBahía SAS/SATA de 2,5 pulgadas
1 Placa posterior 10 a 31, 3
2 Placa posterior 24 a 75, 7
3 Placa posterior 38 a 119, 11
4 Placa posterior 412 a 1513, 15
5 Placa posterior 516 a 1917, 19
6 Placa posterior 620 a 2321, 23
7 Placa posterior 724 a 2725, 27
8 Placa posterior 828 a 3129, 31
9 Placa posterior 9  32 a 39
10 Placa posterior 10  40 a 47
11 Placa posterior 11  48 a 55
Nota
  • Las bahías E3.S 1T admiten unidades E3.S 1T.

  • Las bahías E3.S 2T admiten módulos de memoria CXL (CMM).

Tabla 2. Orden de instalación de la placa posterior de la unidad
Tipo de placa posteriorPrioridad de ubicación de la placa posterior
Placa posterior E3.S para bahías E3.S 1T1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8
Placa posterior E3.S para bahías E3.S 2T1+2+3+4+5+6+7+8
Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas9, 10, 11

Disposición de los cables de alimentación

Disposición de los cables de alimentación de la placa posterior E3.SDisposición de los cables de alimentación de la placa posterior SAS/SATA

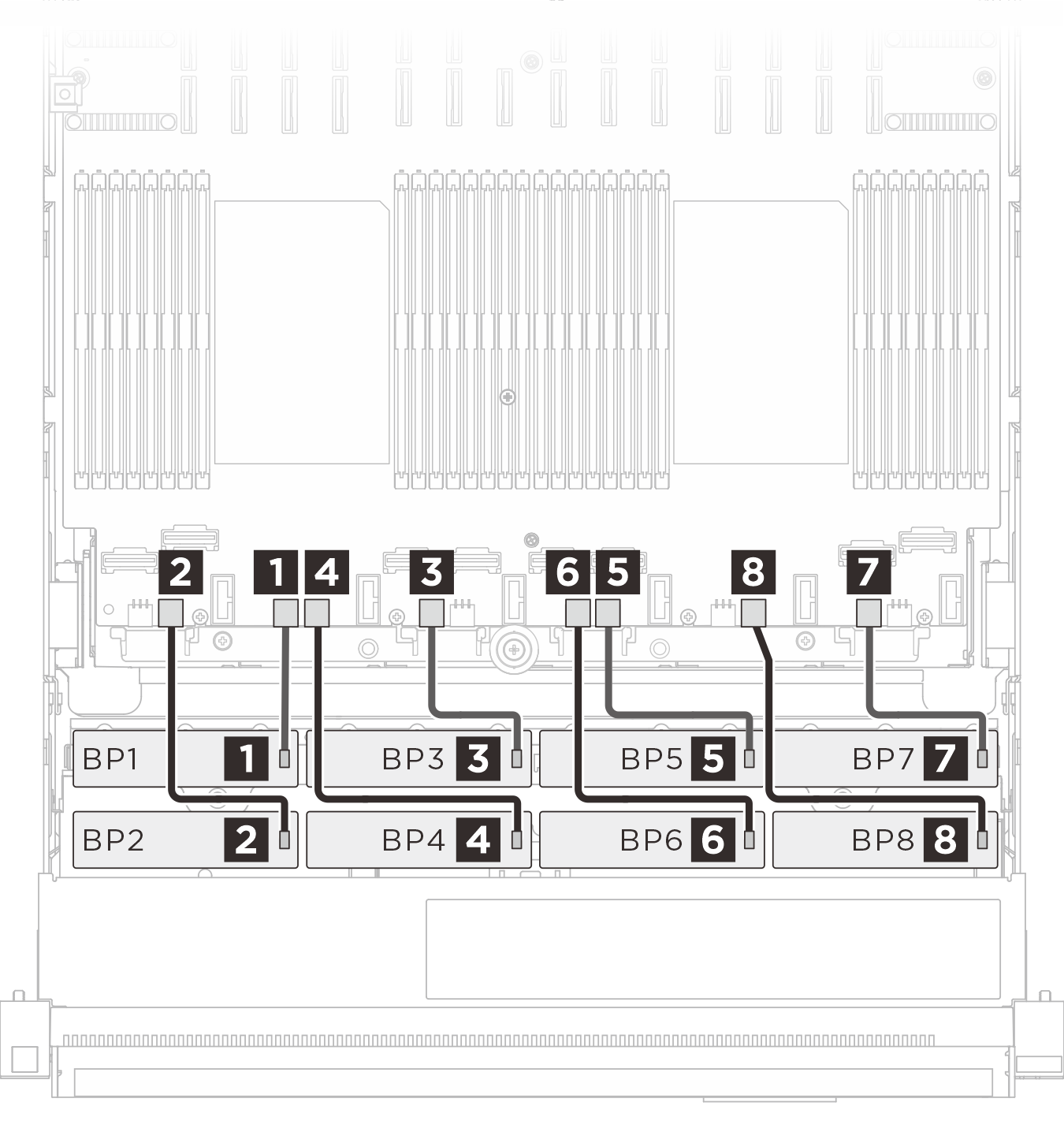

E3.S backplane power cable routing


SAS/SATA backplane power cable routing

CableDesde (placa posterior)Hasta (conjunto de la placa del sistema)
MPIC 6p+6s to MPIC 6p+6s (230 mm)

1 BP 1: PWR

1 BP 3 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

2 BP 2: PWR

2 BP 2 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

3 BP 3: PWR

3 BP 5 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

4 BP 4: PWR

4 BP 4 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

5 BP 5: PWR

5 BP 8 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

6 BP 6: PWR

6 BP 7 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

7 BP 7: PWR

7 BP 11: PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

8 BP 8: PWR

8 BP 10: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

9 BP 9: PWR

9 BP 1: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

10 BP 10: PWR

10 BP 6: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

11 BP 11: PWR

11 BP 9: PWR

Disposición de los cables de señal E3.S 1T

Disposición de los cables de señal BP1/BP2Disposición de los cables de señal BP3/BP4

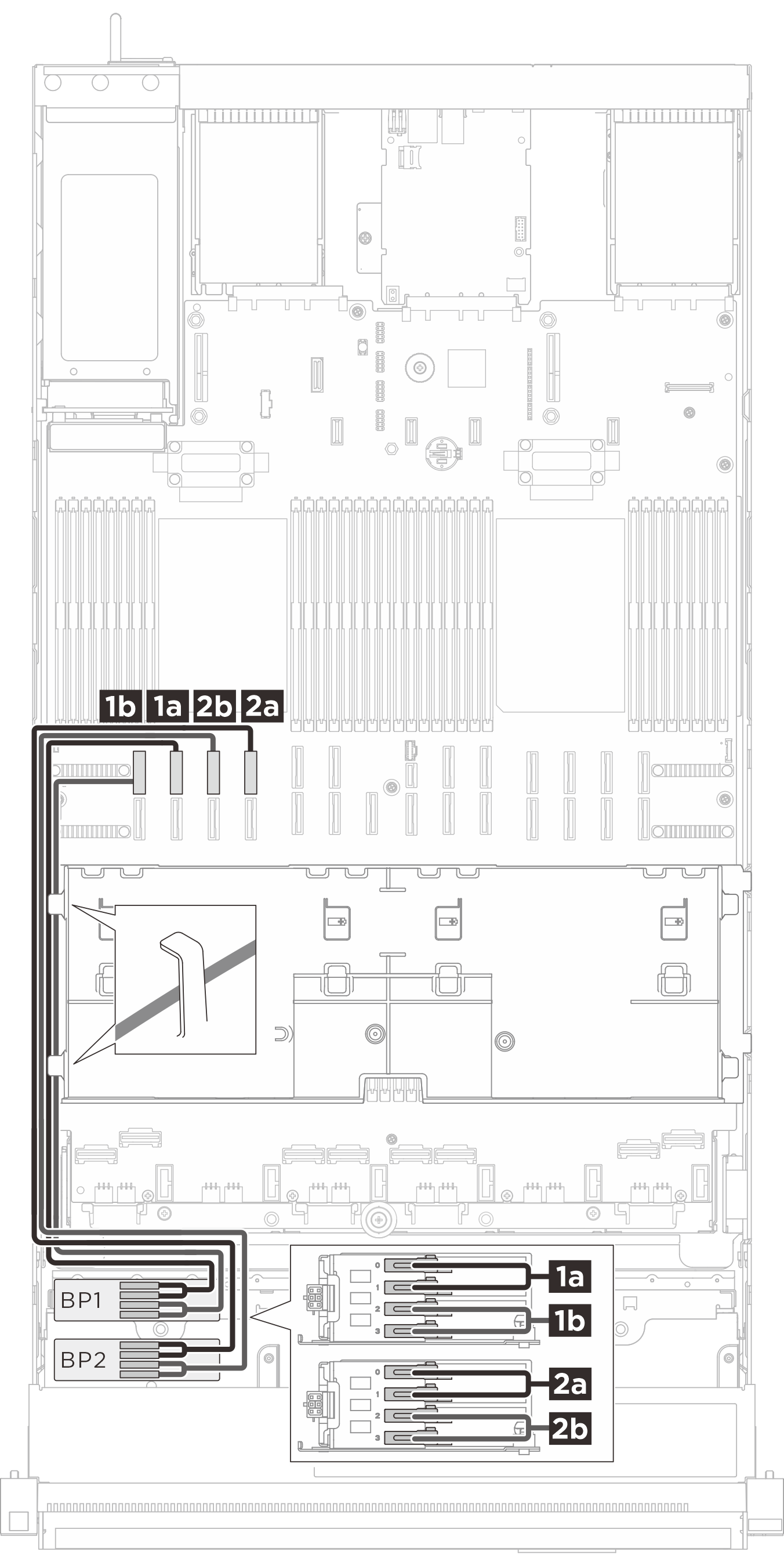

BP 1/2 signal cable routing

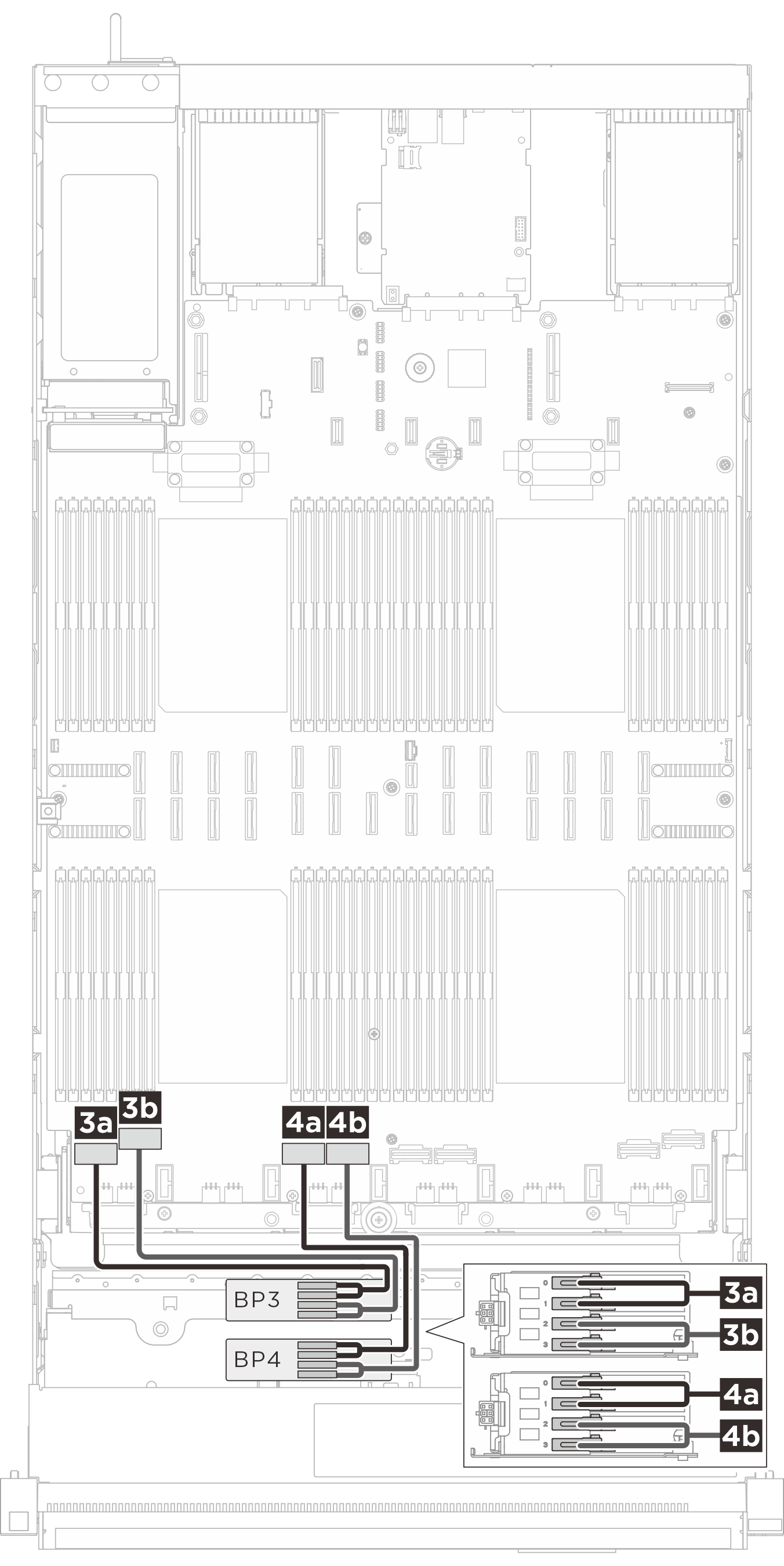

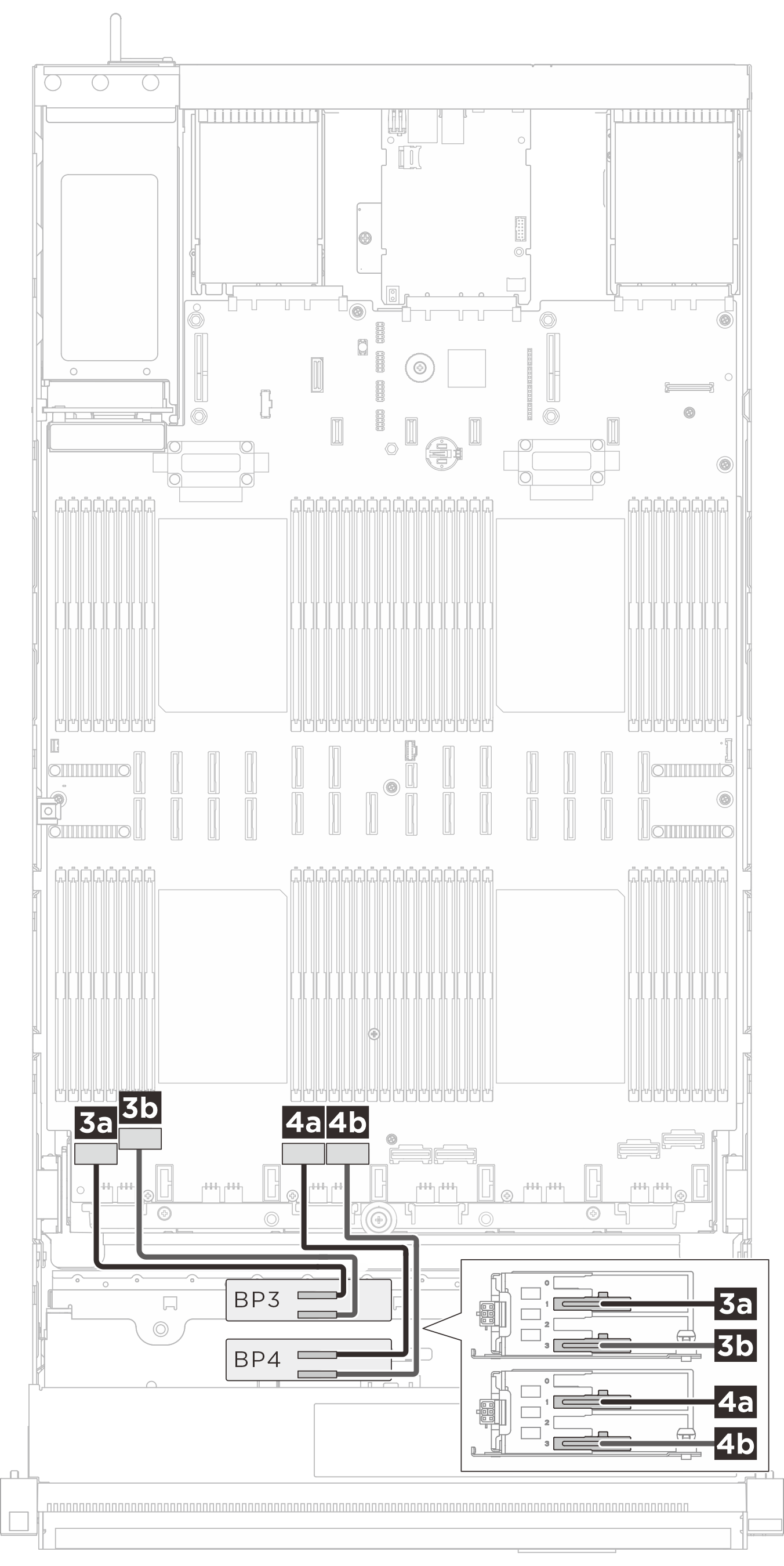

BP 3/4 signal cable routing
CableDesde (placa posterior)Hasta (conjunto de la placa del sistema)
MCIO x8 to Gen-Z 1C*2 (560 mm)

1a BP1: Bay 0, Bay 1

1a NVMe 10

MCIO x8 to Gen-Z 1C*2 (560 mm)

1b BP1: Bay 2, Bay 3

1b NVMe 9

MCIO x8 to Gen-Z 1C*2 (560 mm)

2a BP2: Bay 0, Bay 1

2a NVMe 14

MCIO x8 to Gen-Z 1C*2 (560 mm)

2b BP2: Bay 2, Bay 3

2b NVMe 13

Swift x8 to Gen-Z 1C*2 (330 mm)

3a BP3: Bay 0, Bay 1

3a NVMe 1

Swift x8 to Gen-Z 1C*2 (330 mm)

3b BP3: Bay 2, Bay 3

3b NVMe 2

Swift x8 to Gen-Z 1C*2 (330 mm)

4a BP 4: Bay 0, Bay 1

4a NVMe 3

Swift x8 to Gen-Z 1C*2 (330 mm)

4b BP 4: Bay 2, Bay 3

4b NVMe 4

Disposición de los cables de señal BP5/BP6Disposición de los cables de señal BP7/BP8

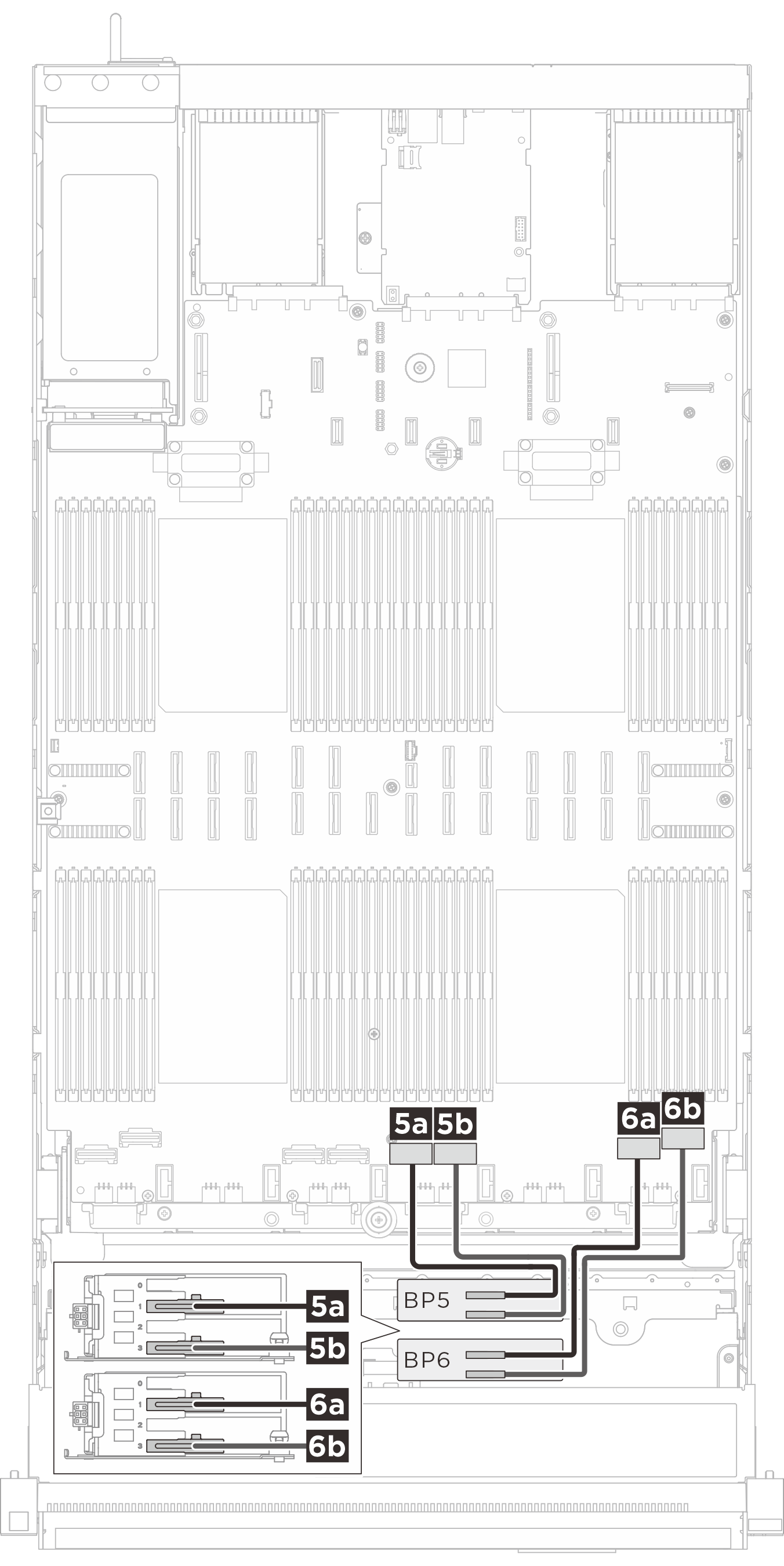

BP 5/6 signal cable routing

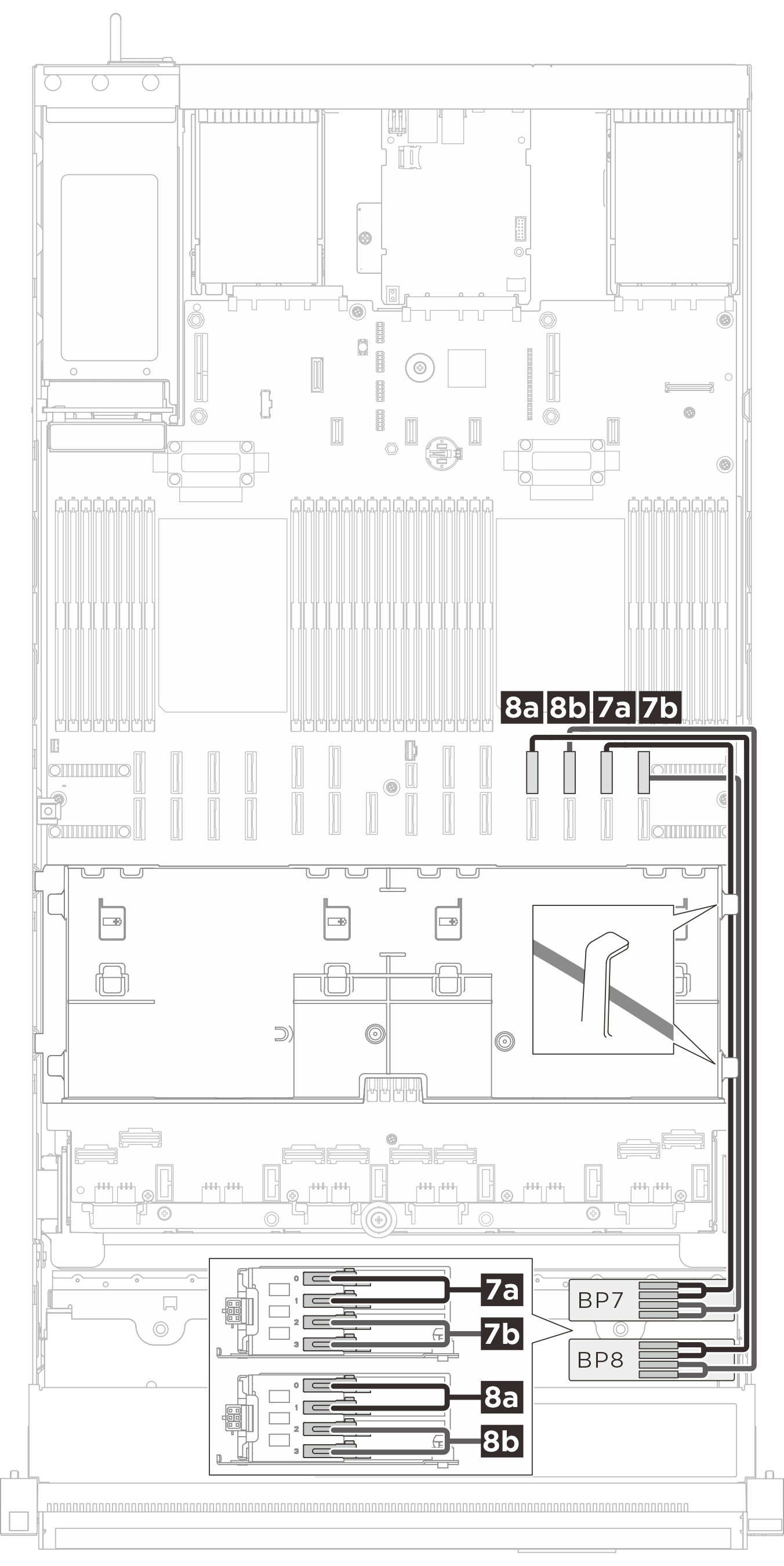

BP 7/8 signal cable routing
CableDesde (placa posterior)Hasta (conjunto de la placa del sistema)
Swift x8 to Gen-Z 1C*2 (330 mm)

5a BP 5: Bay 0, Bay 1

5a NVMe 5

Swift x8 to Gen-Z 1C*2 (330 mm)

5b BP 5: Bay 2, Bay 3

5b NVMe 6

Swift x8 to Gen-Z 1C*2 (330 mm)

6a BP 6: Bay 0, Bay 1

6a NVMe 7

Swift x8 to Gen-Z 1C*2 (330 mm)

6b BP 6: Bay 2, Bay 3

6b NVMe 8

MCIO x8 to Gen-Z 1C*2 (560 mm)

7a BP 7: Bay 0, Bay 1

7a NVMe 11

MCIO x8 to Gen-Z 1C*2 (560 mm)

7b BP 7: Bay 2, Bay 3

7b NVMe 12

MCIO x8 to Gen-Z 1C*2 (560 mm)

8a BP 8: Bay 0, Bay 1

8a NVMe 15

MCIO x8 to Gen-Z 1C*2 (560 mm)

8b BP 8: Bay 2, Bay 3

8b NVMe 16

Disposición de los cables de señal E3.S 2T

Disposición de los cables de señal BP1/BP2Disposición de los cables de señal BP3/BP4

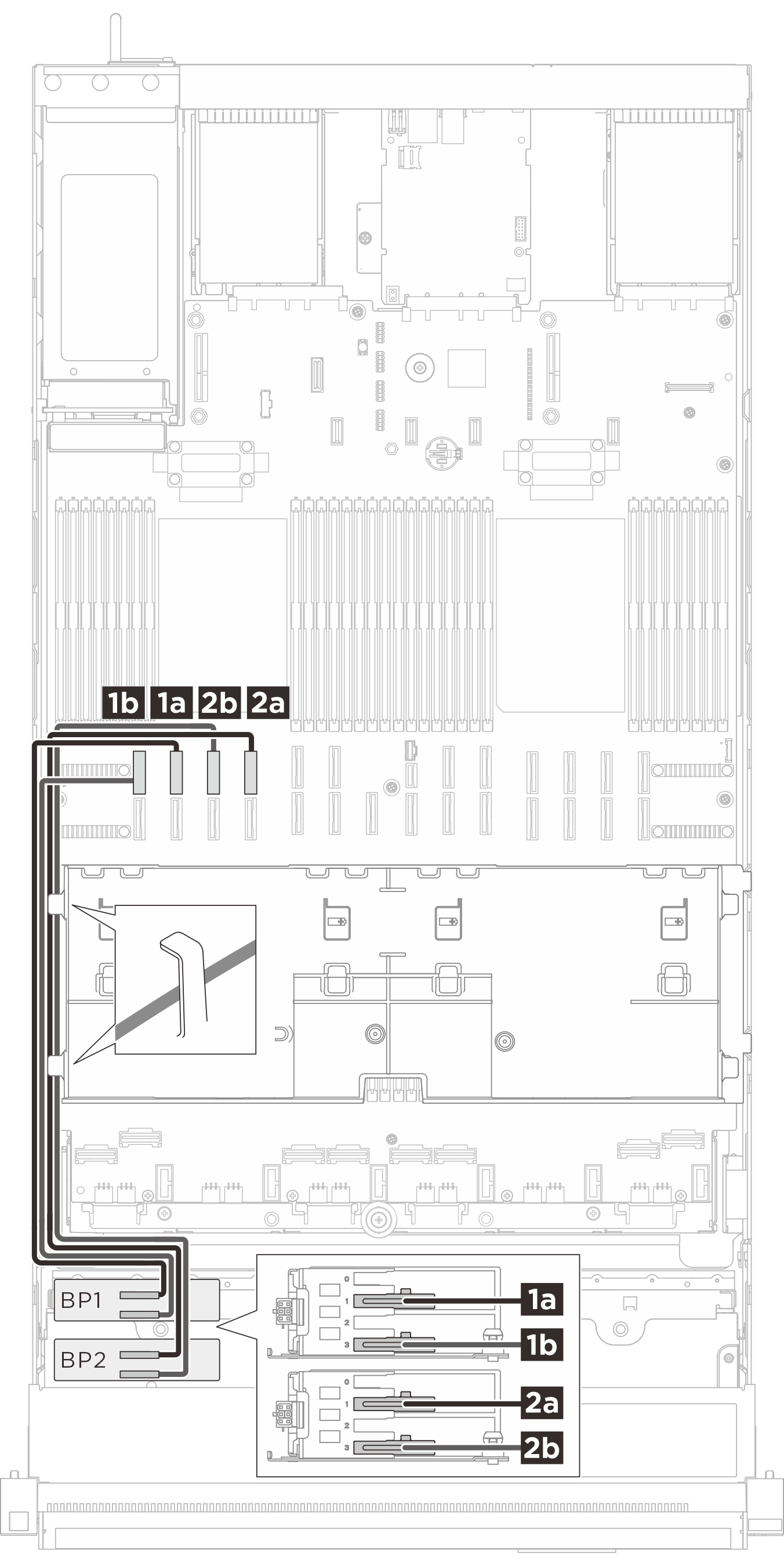

BP 1/2 signal cable routing

BP 3/4 signal cable routing
CableDesde (placa posterior)Hasta (conjunto de la placa del sistema)
MCIO x8 to Gen-Z 2C (560 mm)

1a BP 1: Bay 1

1a NVMe 10

MCIO x8 to Gen-Z 2C (560 mm)

1b BP1: Bay 3

1b NVMe 9

MCIO x8 to Gen-Z 2C (560 mm)

2a BP2: Bay 1

2a NVMe 14

MCIO x8 to Gen-Z 2C (560 mm)

2b BP2: Bay 3

2b NVMe 13

Swift x8 to Gen-Z 2C (330 mm)

3a BP3: Bay 1

3a NVMe 1

Swift x8 to Gen-Z 2C (330 mm)

3b BP3: Bay 3

3b NVMe 2

Swift x8 to Gen-Z 2C (330 mm)

4a BP 4: Bay 1

4a NVMe 3

Swift x8 to Gen-Z 2C (330 mm)

4b BP 4: Bay 3

4b NVMe 4

Disposición de los cables de señal BP5/BP6Disposición de los cables de señal BP7/BP8

BP 5/6 signal cable routing

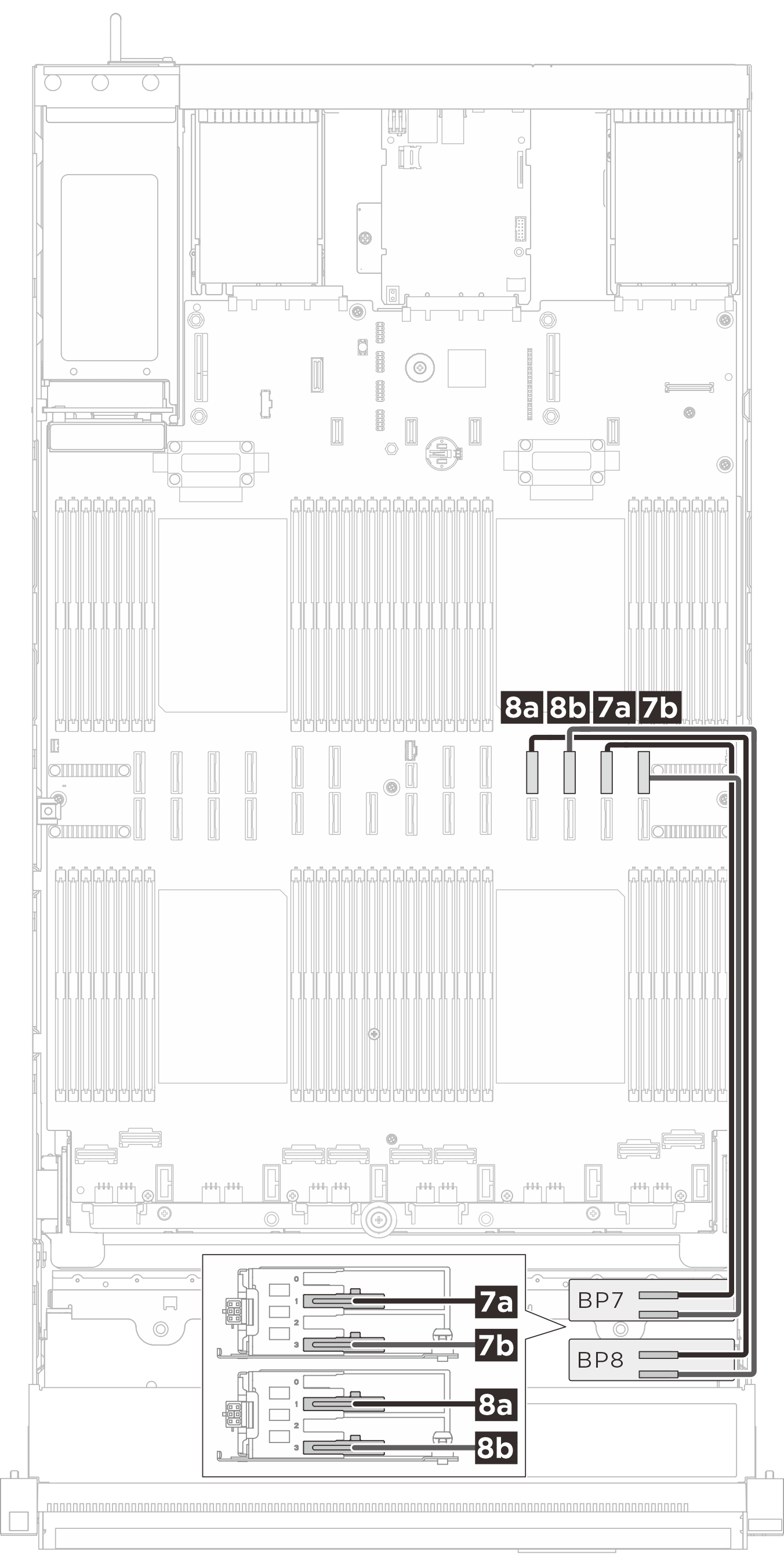

BP 7/8 signal cable routing
CableDesde (placa posterior)Hasta (conjunto de la placa del sistema)
Swift x8 to Gen-Z 2C (330 mm)

5a BP 5: Bay 1

5a NVMe 5

Swift x8 to Gen-Z 2C (330 mm)

5b BP 5: Bay 3

5b NVMe 6

Swift x8 to Gen-Z 2C (330 mm)

6a BP 6: Bay 1

6a NVMe 7

Swift x8 to Gen-Z 2C (330 mm)

6b BP 6: Bay 3

6b NVMe 8

MCIO x8 to Gen-Z 2C (560 mm)

7a BP 7: Bay 1

7a NVMe 11

MCIO x8 to Gen-Z 2C (560 mm)

7b BP 7: Bay 3

7b NVMe 12

MCIO x8 to Gen-Z 2C (560 mm)

8a BP 8: Bay 1

8a NVMe 15

MCIO x8 to Gen-Z 2C (560 mm)

8b BP 8: Bay 3

8b NVMe 16

Disposición de los cables de señal de la placa posterior SAS/SATA

El servidor admite los siguientes adaptadores RAID/HBA:
  • Adaptadores RAID/HBA Gen 4: 545-8i/940-8i/940-16i/440-16i

  • Adaptadores RAID/HBA Gen 3: 5350-8i/9350-8i/4350-16i

Selección recomendada del adaptador RAID/HBA:
  • 1 placa posterior: 1 RAID/HBA 8i

  • 2 placas posteriores: 1 RAID/HBA 16i

  • 3 placas posteriores: 1 RAID/HBA 8i + 1 RAID/HBA 16i

Dependiendo de su configuración, los adaptadores RAID/HBA se instalarán en diferentes expansiones. Según la ubicación del adaptador RAID/HBA, seleccione la ruta de disposición correspondiente en la siguiente tabla.

Disposición de los cables a la tarjeta de expansión 3Disposición de los cables a la tarjeta de expansión 2Disposición de los cables a la tarjeta de expansión 1

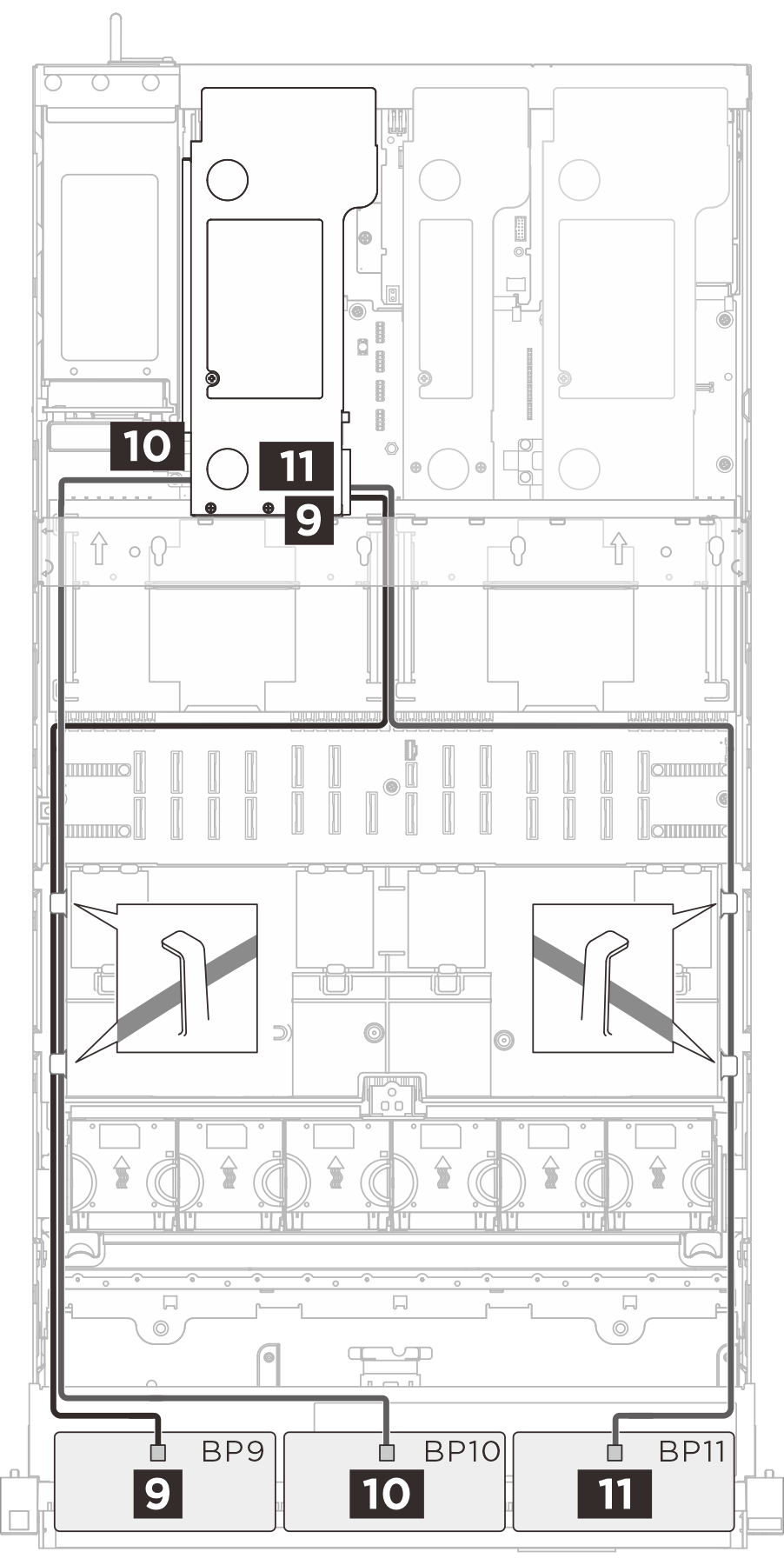

SAS/SATA cable routing to riser 3

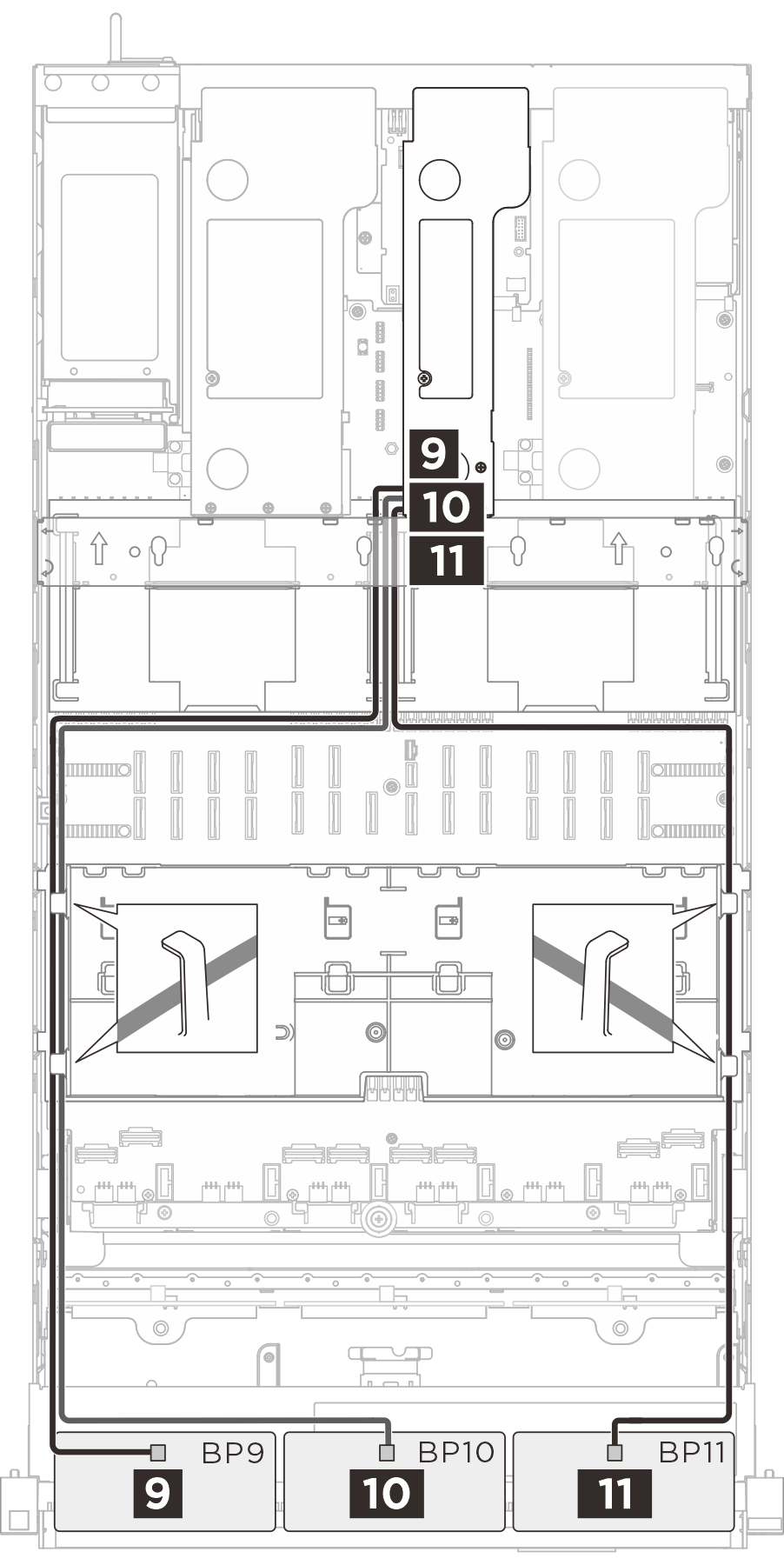

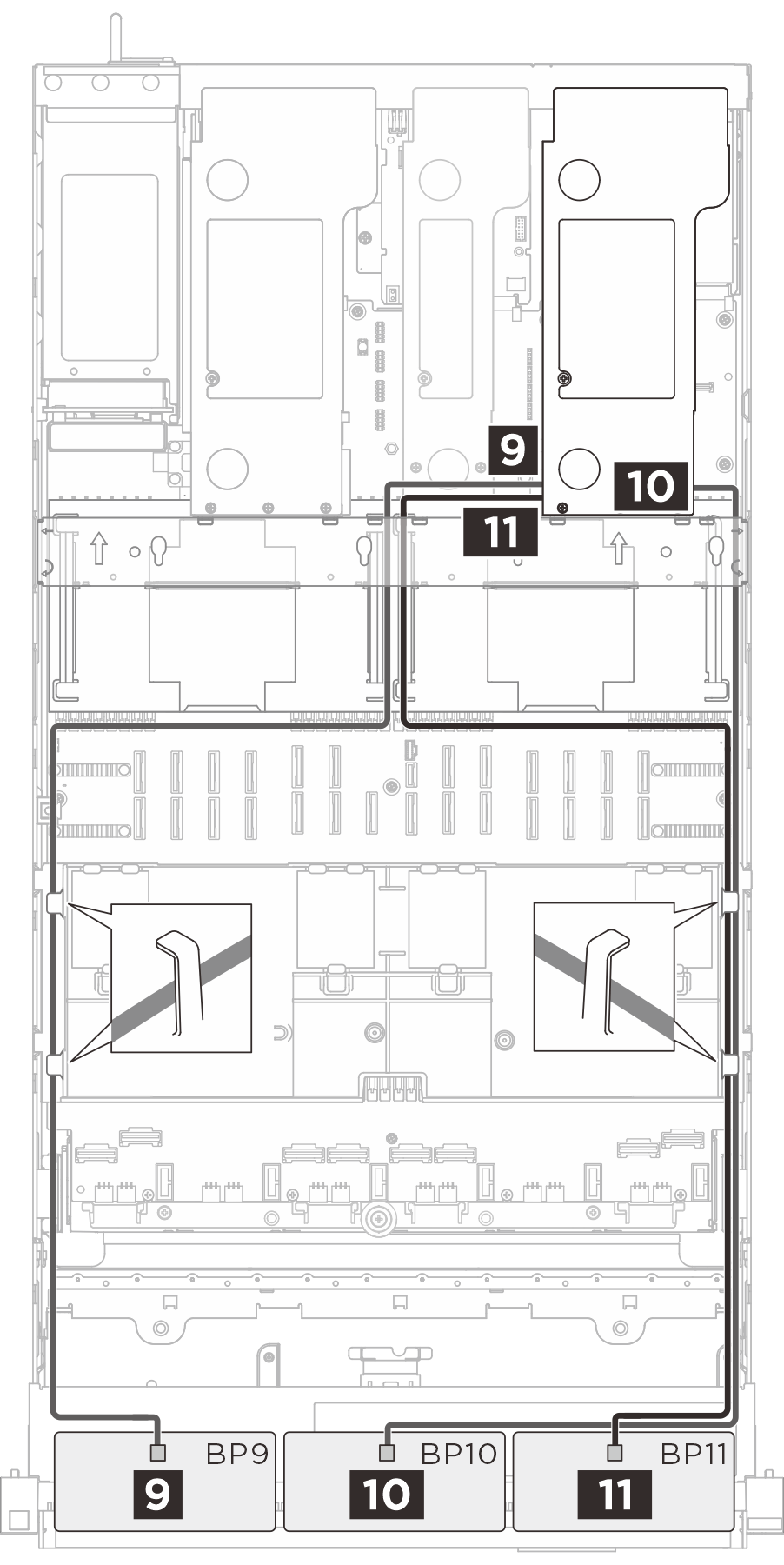

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
Nota
Seleccione el cable correspondiente para el adaptador RAID/HBA correspondiente (Gen 4 o Gen 3).
CableDesde (placa posterior)Hasta (adaptador RAID/HBA)
  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

9 BP 9: SAS

9
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

10 BP 10: SAS

10
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

11 BP 11: SAS

11
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i
