การเดินสายแบ็คเพลน E3.S

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแบ็คเพลน E3.S

หมายเหตุ

เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

การกำหนดหมายเลขแบ็คเพลน

เซิร์ฟเวอร์รองรับ E3.S ได้สูงสุดแปดชุด (แบ็คเพลน 1 ถึง 8) และแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้วสามชุด (แบ็คเพลน 9 ถึง 11)

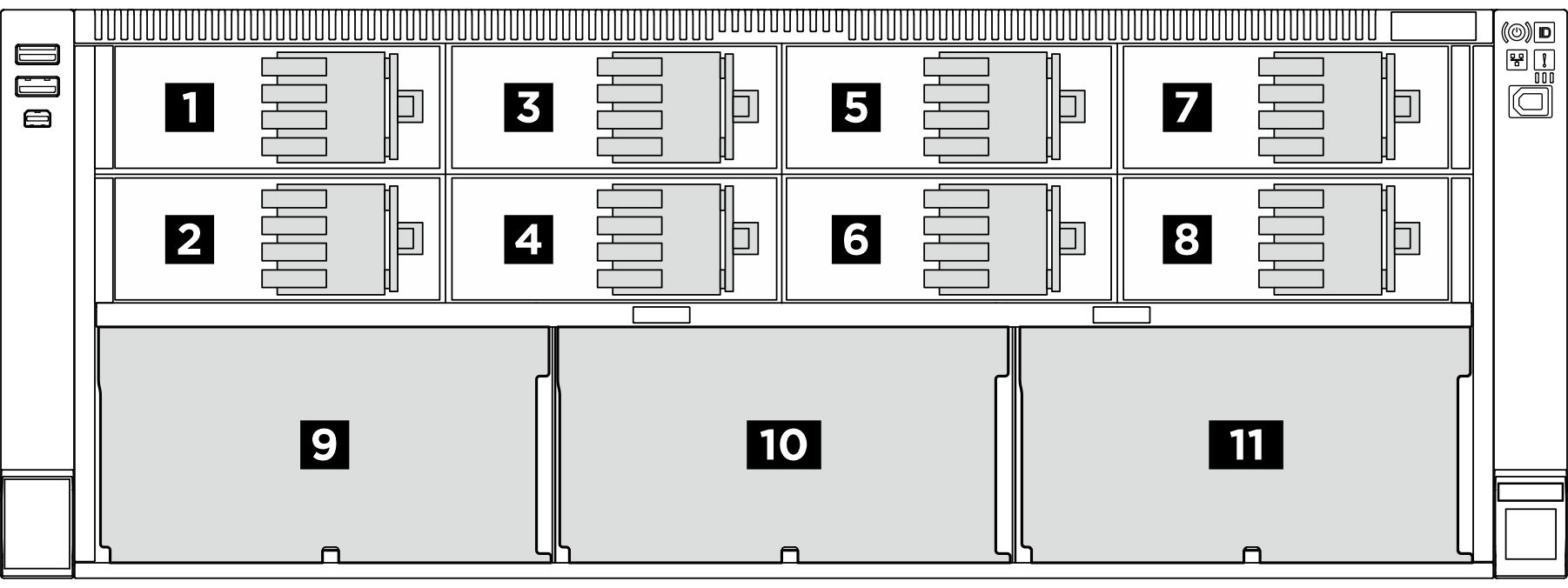

รูปที่ 1. การกำหนดหมายเลขแบ็คเพลน
Drive backplane numbering
ตารางที่ 1. แบ็คเพลนไดรฟ์และช่องใส่ไดรฟ์ที่สอดคล้องกัน
แบ็คเพลนไดรฟ์ช่องใส่ E3.S 1Tช่องใส่ E3.S 2Tช่องใส่ SAS/SATA ขนาด 2.5 นิ้ว
1 แบ็คเพลน 10 ถึง 31, 3
2 แบ็คเพลน 24 ถึง 75, 7
3 แบ็คเพลน 38 ถึง 119, 11
4 แบ็คเพลน 412 ถึง 1513, 15
5 แบ็คเพลน 516 ถึง 1917, 19
6 แบ็คเพลน 620 ถึง 2321, 23
7 แบ็คเพลน 724 ถึง 2725, 27
8 แบ็คเพลน 828 ถึง 3129, 31
9 แบ็คเพลน 9  32 ถึง 39
10 แบ็คเพลน 10  40 ถึง 47
11 แบ็คเพลน 11  48 ถึง 55
หมายเหตุ
  • ช่องใส่ E3.S 1T รองรับไดรฟ์ E3.S 1T

  • ช่องใส่ E3.S 2T รองรับโมดูลหน่วยความจำ CXL (CMM)

ตารางที่ 2. ลำดับการติดตั้งแบ็คเพลนไดรฟ์
ประเภทแบ็คเพลนลำดับความสำคัญในการใส่แบ็คเพลน
แบ็คเพลน E3.S สำหรับช่องใส่ E3.S 1T1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8
แบ็คเพลน E3.S สำหรับช่องใส่ E3.S 2T1+2+3+4+5+6+7+8
แบ็คเพลนไดรฟ์ SAS/SATA 8-Bay ขนาด 2.5 นิ้ว9, 10, 11

การเดินสายไฟ

การเดินสายไฟแบ็คเพลน E3.Sการเดินสายไฟแบ็คเพลน SAS/SATA

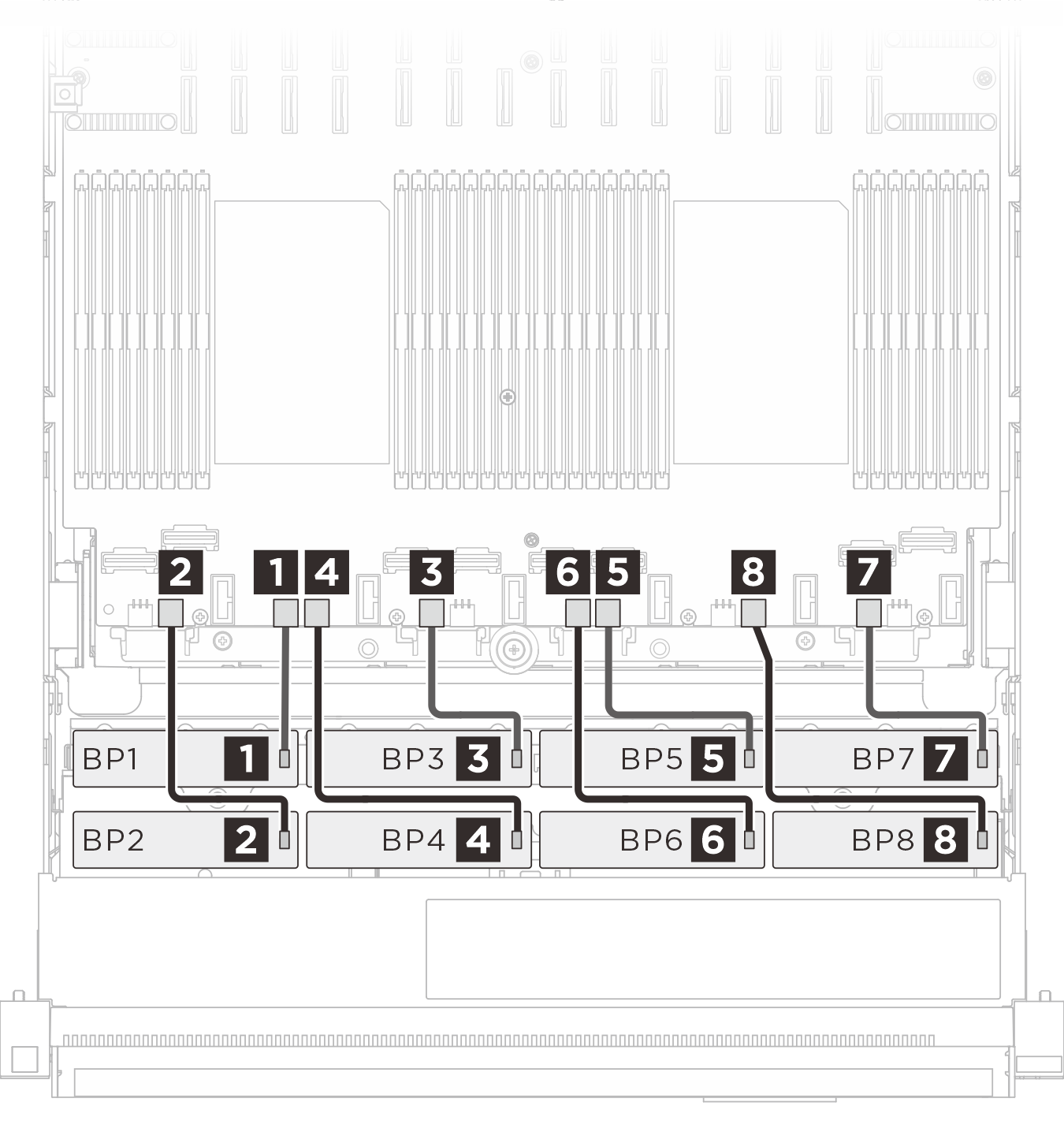

E3.S backplane power cable routing

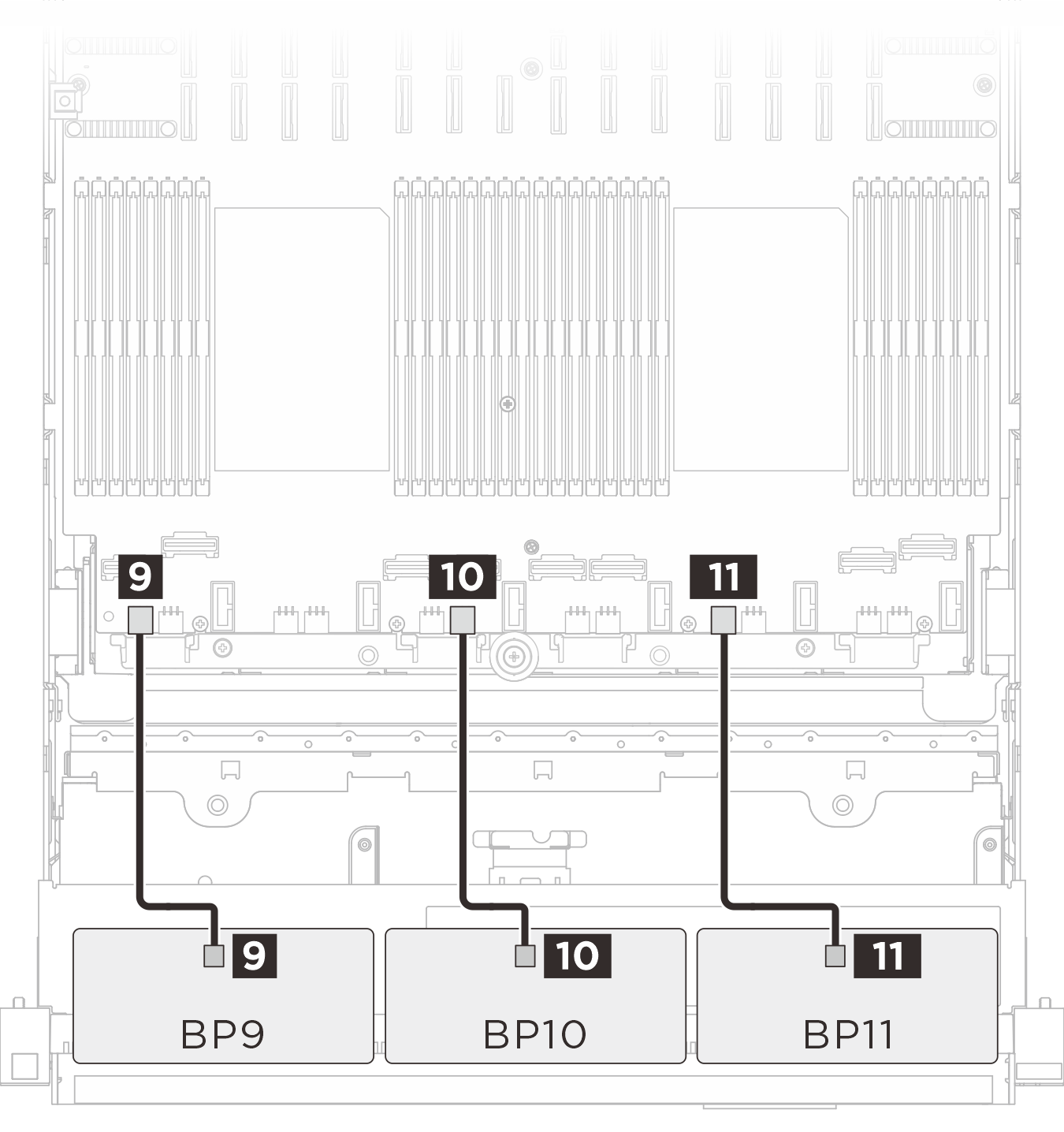

SAS/SATA backplane power cable routing

สายจาก (แบ็คเพลน)ไปยัง (ส่วนประกอบแผงระบบ)
MPIC 6p+6s to MPIC 6p+6s (230 mm)

1 BP 1: PWR

1 BP 3 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

2 BP 2: PWR

2 BP 2 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

3 BP 3: PWR

3 BP 5 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

4 BP 4: PWR

4 BP 4 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

5 BP 5: PWR

5 BP 8 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

6 BP 6: PWR

6 BP 7 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

7 BP 7: PWR

7 BP 11: PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

8 BP 8: PWR

8 BP 10: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

9 BP 9: PWR

9 BP 1: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

10 BP 10: PWR

10 BP 6: PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

11 BP 11: PWR

11 BP 9: PWR

การเดินสายสัญญาณ E3.S 1T

การเดินสายสัญญาณ BP1/BP2การเดินสายสัญญาณ BP3/BP4

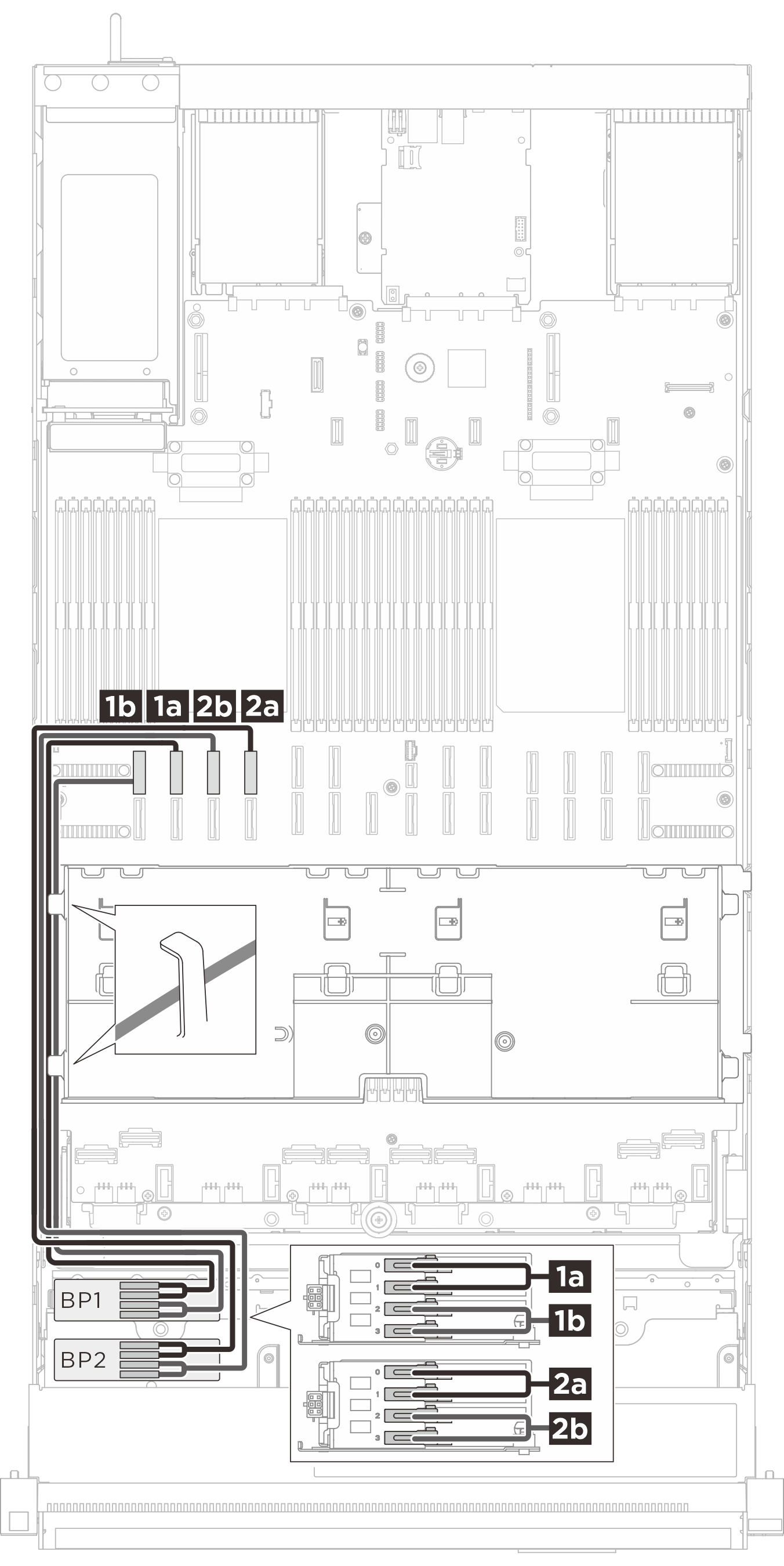

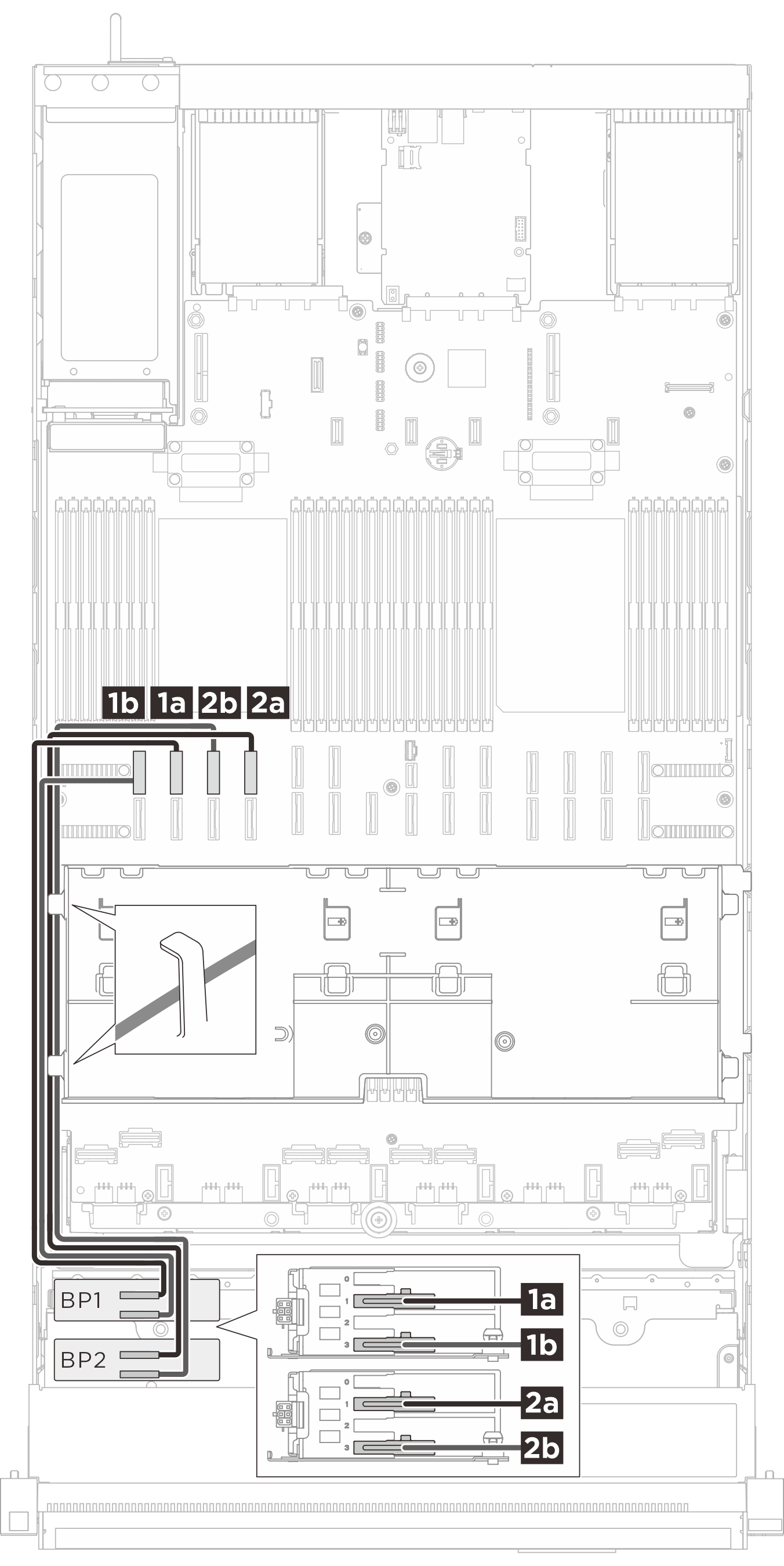

BP 1/2 signal cable routing

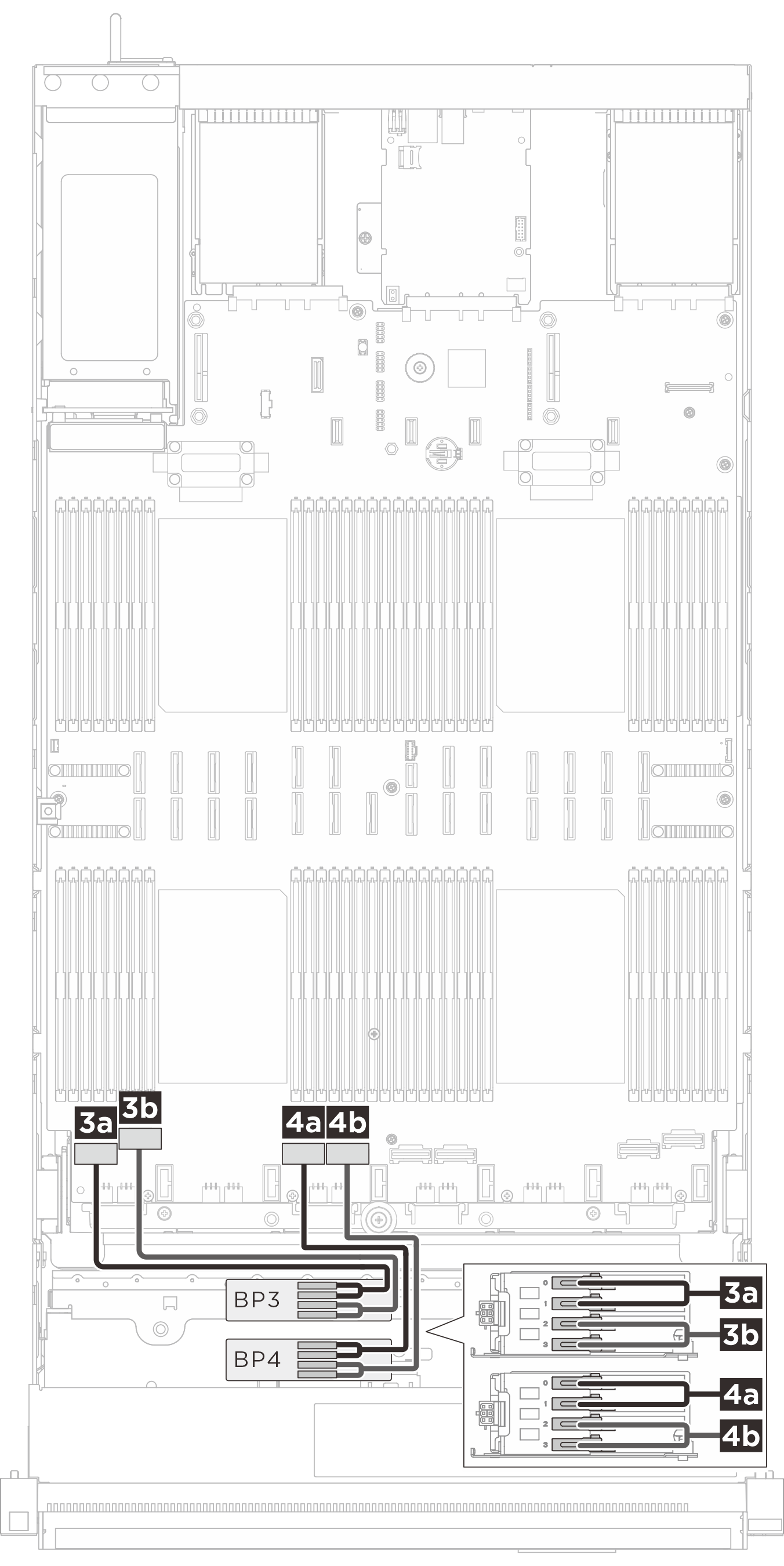

BP 3/4 signal cable routing
สายจาก (แบ็คเพลน)ไปยัง (ส่วนประกอบแผงระบบ)
MCIO x8 to Gen-Z 1C*2 (560 mm)

1a BP1: Bay 0, Bay 1

1a NVMe 10

MCIO x8 to Gen-Z 1C*2 (560 mm)

1b BP1: Bay 2, Bay 3

1b NVMe 9

MCIO x8 to Gen-Z 1C*2 (560 mm)

2a BP2: Bay 0, Bay 1

2a NVMe 14

MCIO x8 to Gen-Z 1C*2 (560 mm)

2b BP2: Bay 2, Bay 3

2b NVMe 13

Swift x8 to Gen-Z 1C*2 (330 mm)

3a BP3: Bay 0, Bay 1

3a NVMe 1

Swift x8 to Gen-Z 1C*2 (330 mm)

3b BP3: Bay 2, Bay 3

3b NVMe 2

Swift x8 to Gen-Z 1C*2 (330 mm)

4a BP 4: Bay 0, Bay 1

4a NVMe 3

Swift x8 to Gen-Z 1C*2 (330 mm)

4b BP 4: Bay 2, Bay 3

4b NVMe 4

การเดินสายสัญญาณ BP5/BP6การเดินสายสัญญาณ BP7/BP8

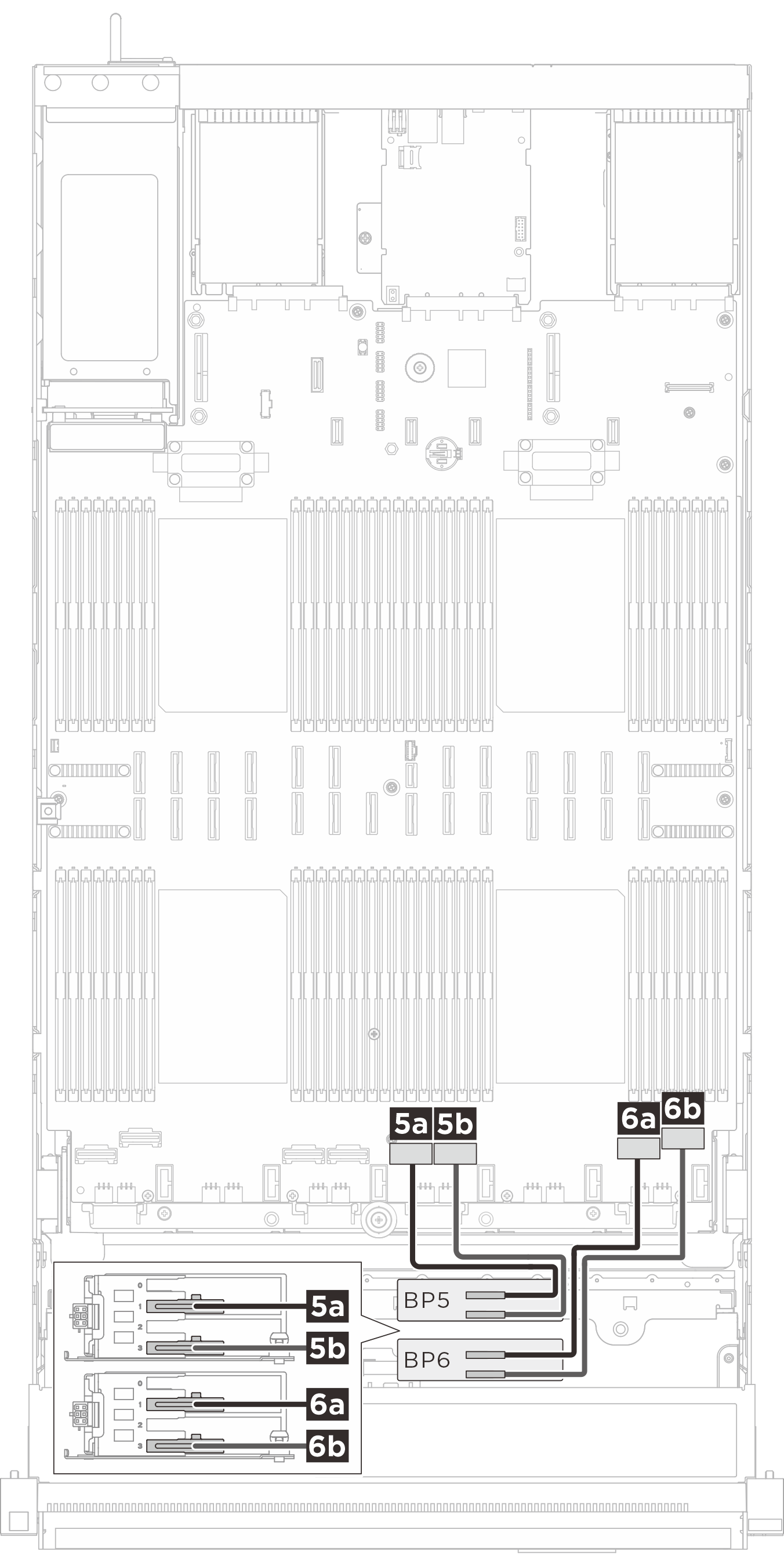

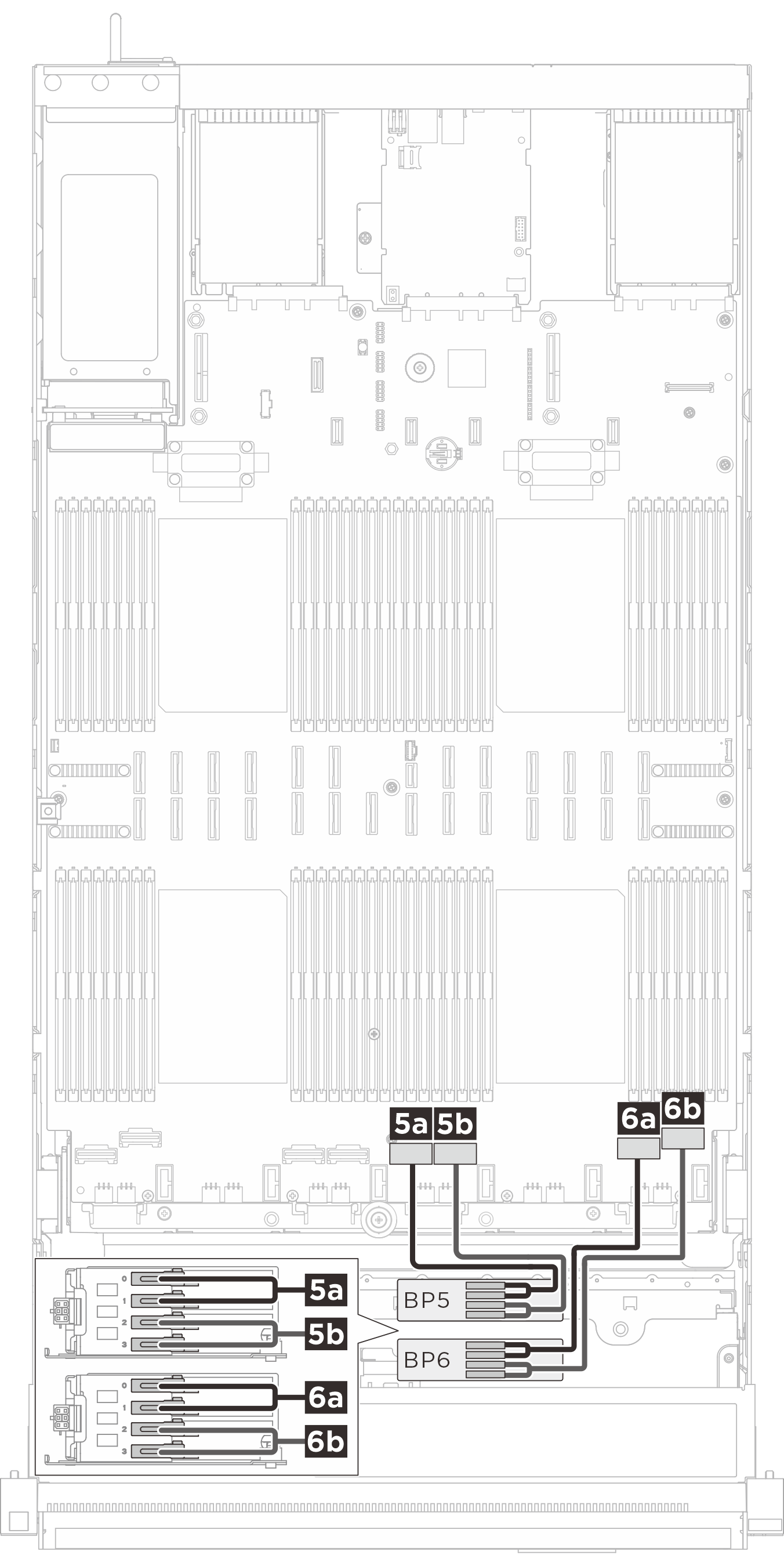

BP 5/6 signal cable routing

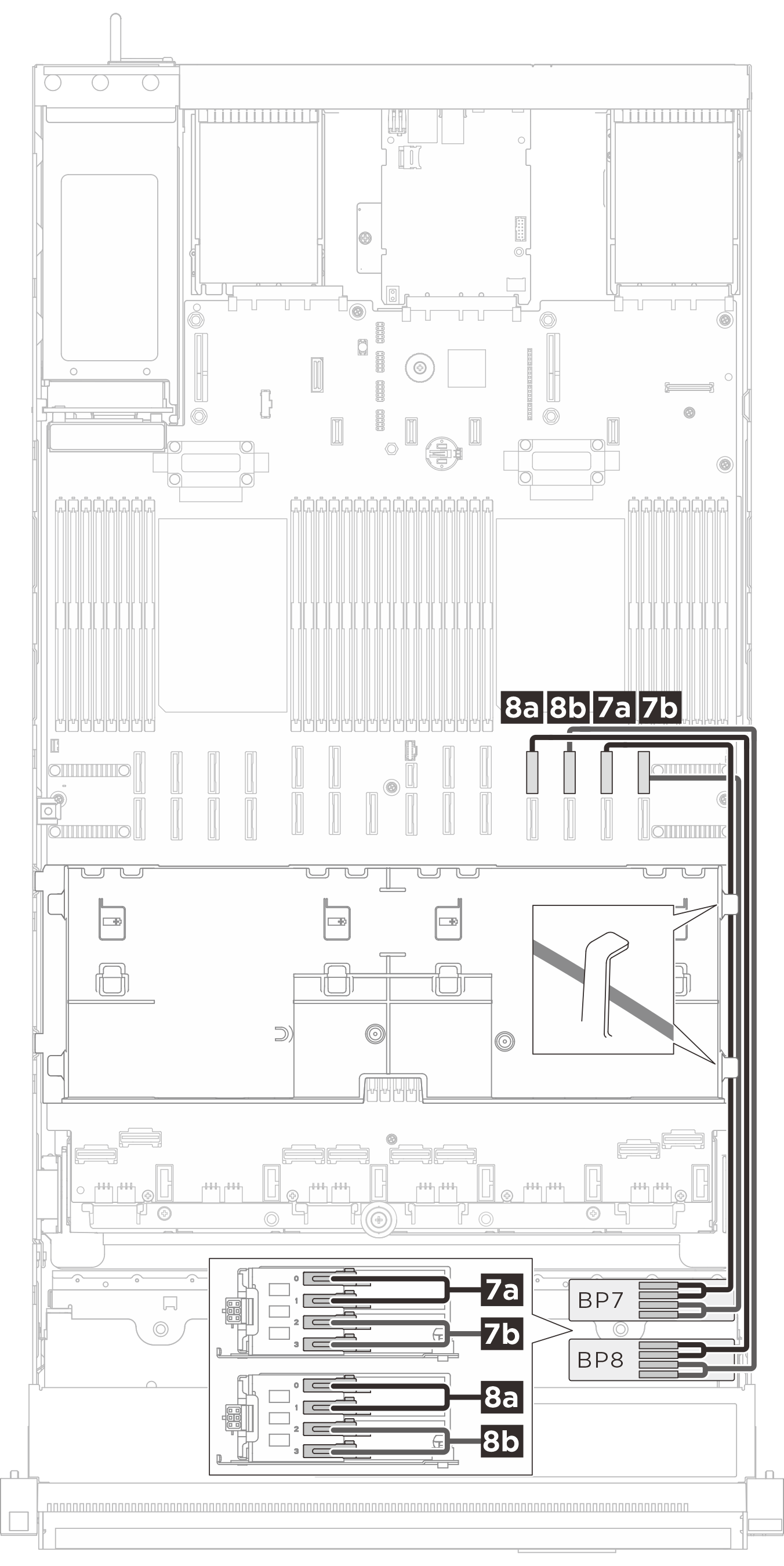

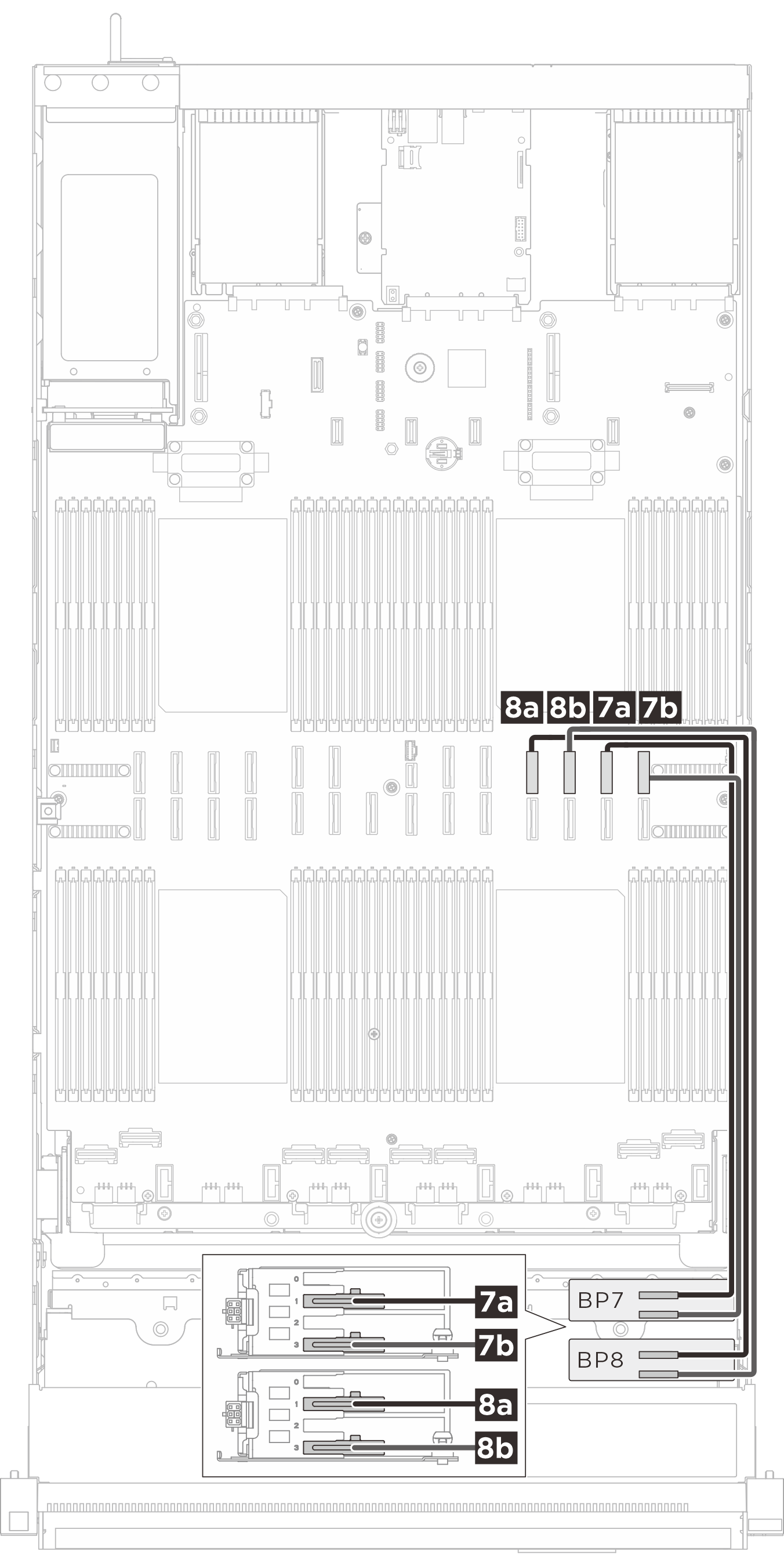

BP 7/8 signal cable routing
สายจาก (แบ็คเพลน)ไปยัง (ส่วนประกอบแผงระบบ)
Swift x8 to Gen-Z 1C*2 (330 mm)

5a BP 5: Bay 0, Bay 1

5a NVMe 5

Swift x8 to Gen-Z 1C*2 (330 mm)

5b BP 5: Bay 2, Bay 3

5b NVMe 6

Swift x8 to Gen-Z 1C*2 (330 mm)

6a BP 6: Bay 0, Bay 1

6a NVMe 7

Swift x8 to Gen-Z 1C*2 (330 mm)

6b BP 6: Bay 2, Bay 3

6b NVMe 8

MCIO x8 to Gen-Z 1C*2 (560 mm)

7a BP 7: Bay 0, Bay 1

7a NVMe 11

MCIO x8 to Gen-Z 1C*2 (560 mm)

7b BP 7: Bay 2, Bay 3

7b NVMe 12

MCIO x8 to Gen-Z 1C*2 (560 mm)

8a BP 8: Bay 0, Bay 1

8a NVMe 15

MCIO x8 to Gen-Z 1C*2 (560 mm)

8b BP 8: Bay 2, Bay 3

8b NVMe 16

การเดินสายสัญญาณ E3.S 2T

การเดินสายสัญญาณ BP1/BP2การเดินสายสัญญาณ BP3/BP4

BP 1/2 signal cable routing

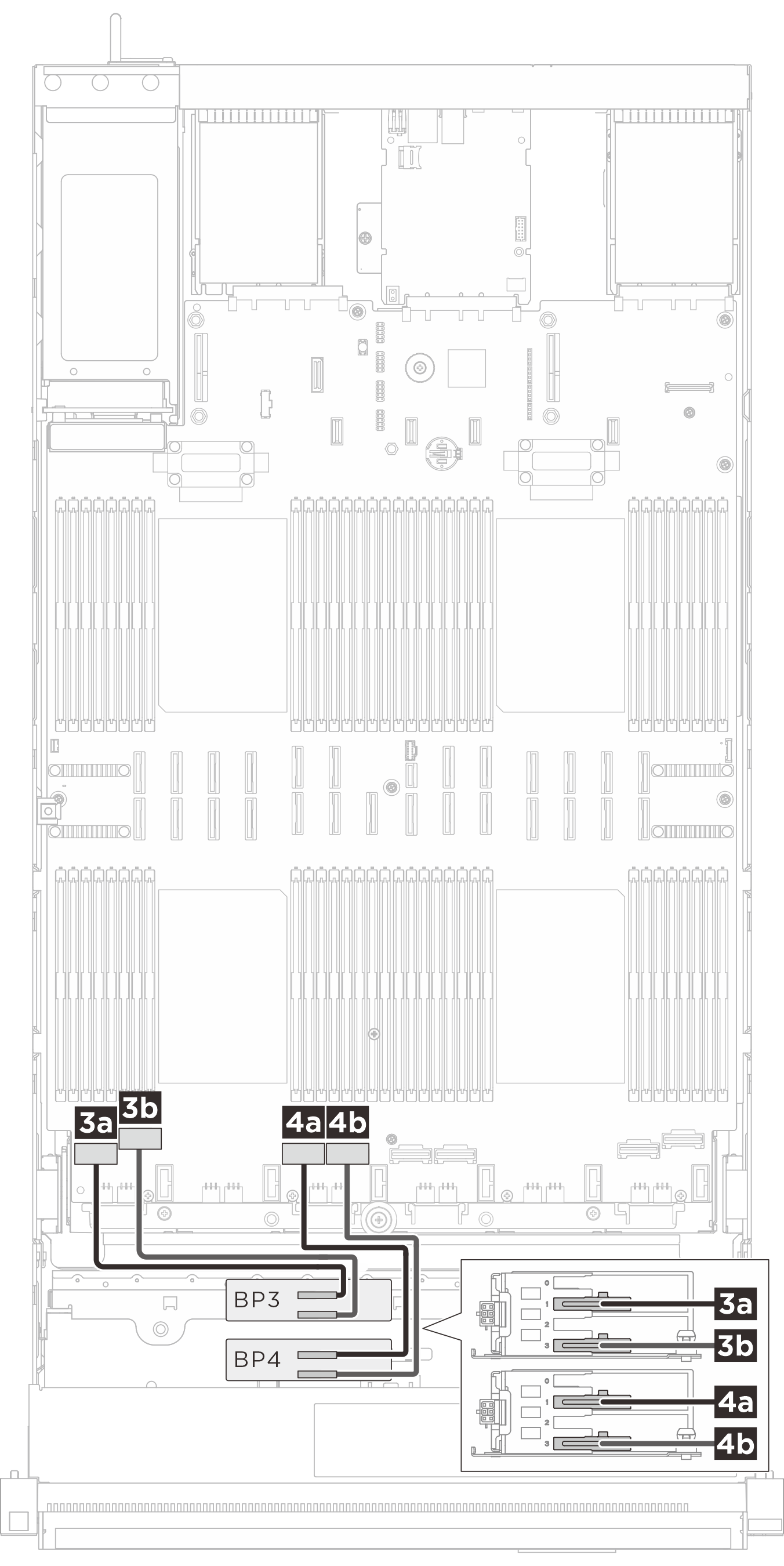

BP 3/4 signal cable routing
สายจาก (แบ็คเพลน)ไปยัง (ส่วนประกอบแผงระบบ)
MCIO x8 to Gen-Z 2C (560 mm)

1a BP 1: Bay 1

1a NVMe 10

MCIO x8 to Gen-Z 2C (560 mm)

1b BP1: Bay 3

1b NVMe 9

MCIO x8 to Gen-Z 2C (560 mm)

2a BP2: Bay 1

2a NVMe 14

MCIO x8 to Gen-Z 2C (560 mm)

2b BP2: Bay 3

2b NVMe 13

Swift x8 to Gen-Z 2C (330 mm)

3a BP3: Bay 1

3a NVMe 1

Swift x8 to Gen-Z 2C (330 mm)

3b BP3: Bay 3

3b NVMe 2

Swift x8 to Gen-Z 2C (330 mm)

4a BP 4: Bay 1

4a NVMe 3

Swift x8 to Gen-Z 2C (330 mm)

4b BP 4: Bay 3

4b NVMe 4

การเดินสายสัญญาณ BP5/BP6การเดินสายสัญญาณ BP7/BP8

BP 5/6 signal cable routing

BP 7/8 signal cable routing
สายจาก (แบ็คเพลน)ไปยัง (ส่วนประกอบแผงระบบ)
Swift x8 to Gen-Z 2C (330 mm)

5a BP 5: Bay 1

5a NVMe 5

Swift x8 to Gen-Z 2C (330 mm)

5b BP 5: Bay 3

5b NVMe 6

Swift x8 to Gen-Z 2C (330 mm)

6a BP 6: Bay 1

6a NVMe 7

Swift x8 to Gen-Z 2C (330 mm)

6b BP 6: Bay 3

6b NVMe 8

MCIO x8 to Gen-Z 2C (560 mm)

7a BP 7: Bay 1

7a NVMe 11

MCIO x8 to Gen-Z 2C (560 mm)

7b BP 7: Bay 3

7b NVMe 12

MCIO x8 to Gen-Z 2C (560 mm)

8a BP 8: Bay 1

8a NVMe 15

MCIO x8 to Gen-Z 2C (560 mm)

8b BP 8: Bay 3

8b NVMe 16

การเดินสายสัญญาณแบ็คเพลน SAS/SATA

เซิร์ฟเวอร์รองรับอะแดปเตอร์ RAID/HBA ต่อไปนี้:
  • อะแดปเตอร์ Gen 4 RAID/HBA: 545-8i/940-8i/940-16i/440-16i

  • อะแดปเตอร์ RAID/HBA Gen 3: 5350-8i/9350-8i/4350-16i

การเลือกอะแดปเตอร์ RAID/HBA ที่แนะนำ:
  • 1 x แบ็คเพลน: 1 x RAID/HBA 8i

  • 2 x แบ็คเพลน: 1 x RAID/HBA 16i

  • 3 x แบ็คเพลน: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i

อะแดปเตอร์ RAID/HBA จะถูกติดตั้งในตัวยกที่แตกต่างกัน ทั้งนี้ขึ้นอยู่กับการกำหนดค่าของคุณ เลือกเส้นทางการเดินสายที่เกี่ยวข้องจากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์ RAID/HBA:

การเดินสายไปยังตัวยก 3การเดินสายไปยังตัวยก 2การเดินสายไปยังตัวยก 1

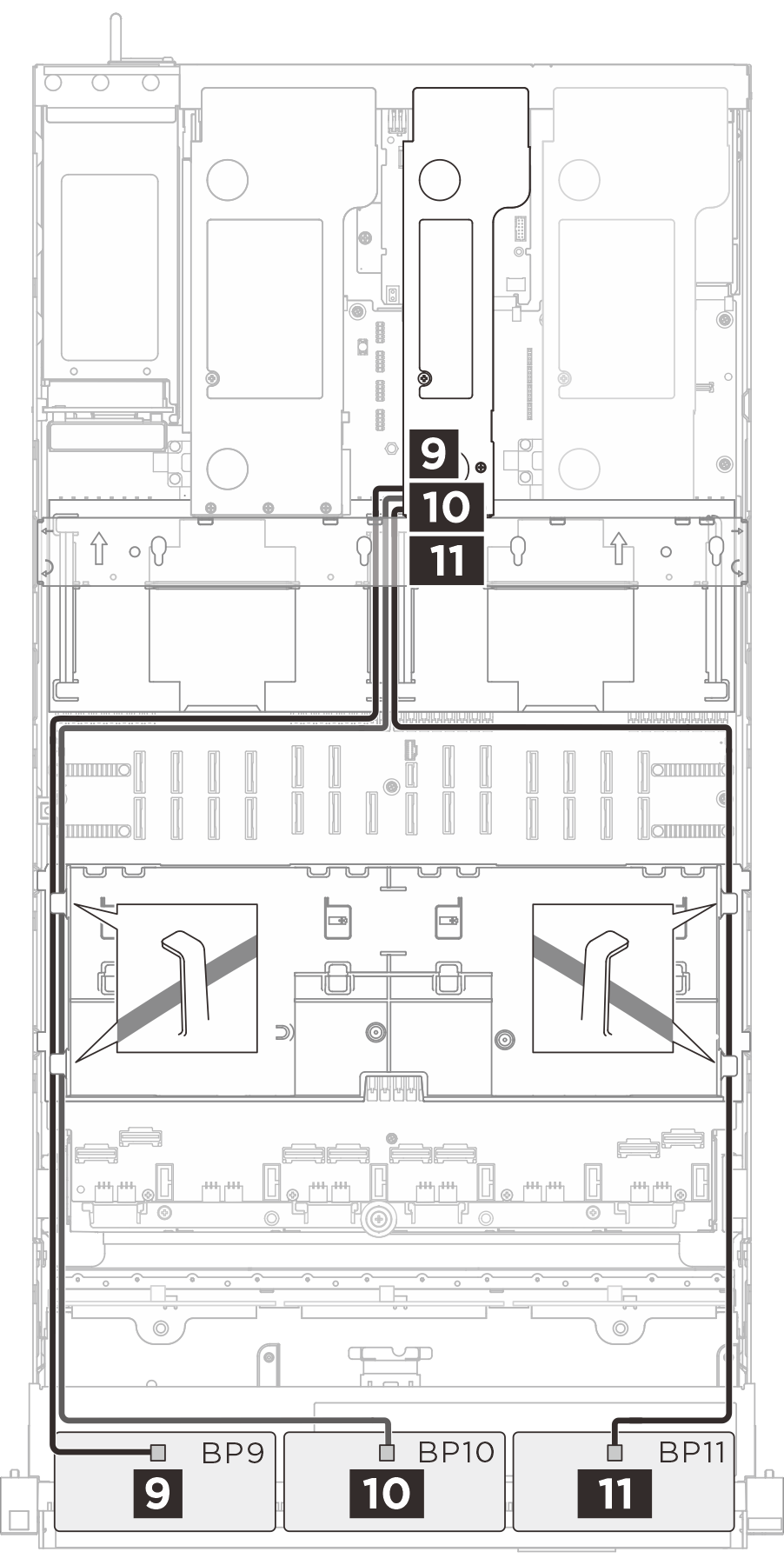

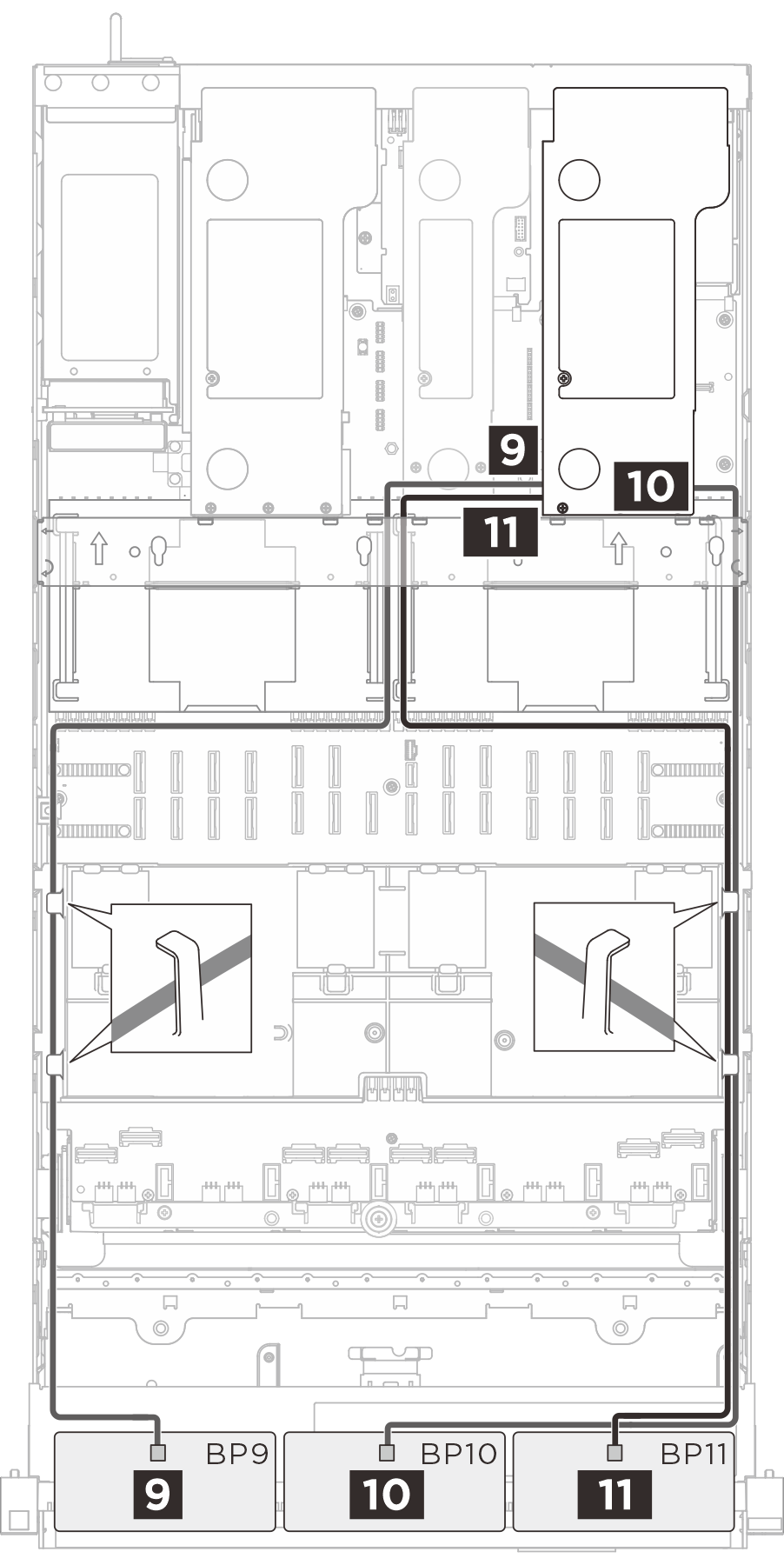

SAS/SATA cable routing to riser 3

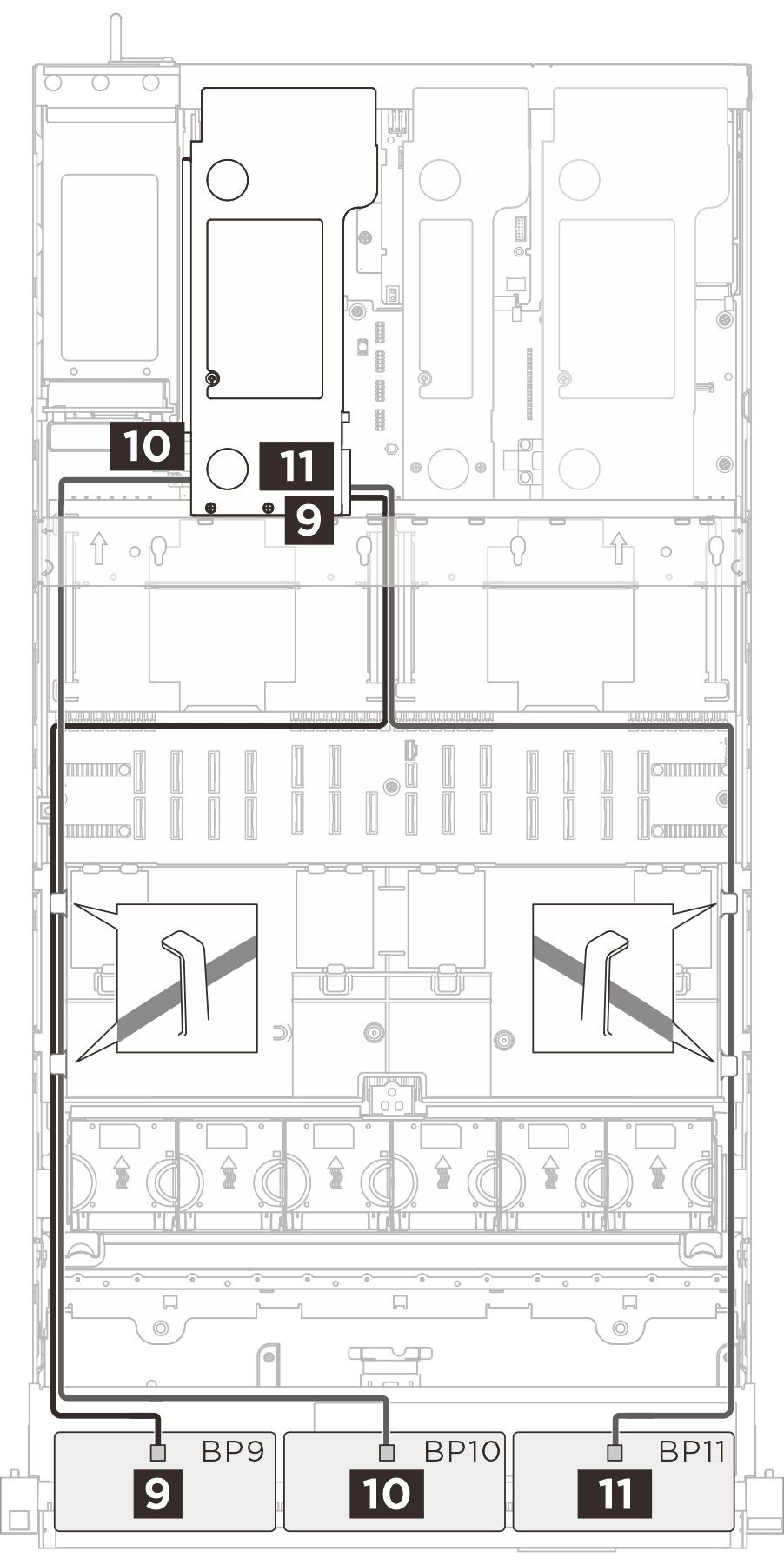

SAS/SATA cable routing to riser 2

SAS/SATA cable routing to riser 1
หมายเหตุ
เลือกสายที่เกี่ยวข้องสำหรับอะแดปเตอร์ RAID/HBA ที่เกี่ยวข้อง (Gen 4 หรือ Gen 3)
สายจาก (แบ็คเพลน)ไปยัง (อะแดปเตอร์ RAID/HBA)
  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

9 BP 9: SAS

9
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

10 BP 10: SAS

10
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

11 BP 11: SAS

11
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i
