การเดินสายสวิตช์ป้องกันการบุกรุก
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับสวิตช์ป้องกันการบุกรุก
หมายเหตุ
เมื่อเดินสายสวิตช์ป้องกันการบุกรุก ให้เดินสายผ่านคลิปยึดสายบนแผ่นกั้นลมตามที่แสดงในภาพประกอบ ตรวจสอบให้แน่ใจว่าสายไม่สัมผัสกับพื้นที่ VR (ทำเครื่องหมายเป็นเส้นประ) บนส่วนประกอบแผงระบบ และไม่พันกับสายสัญญาณความเร็วสูงอื่นๆ

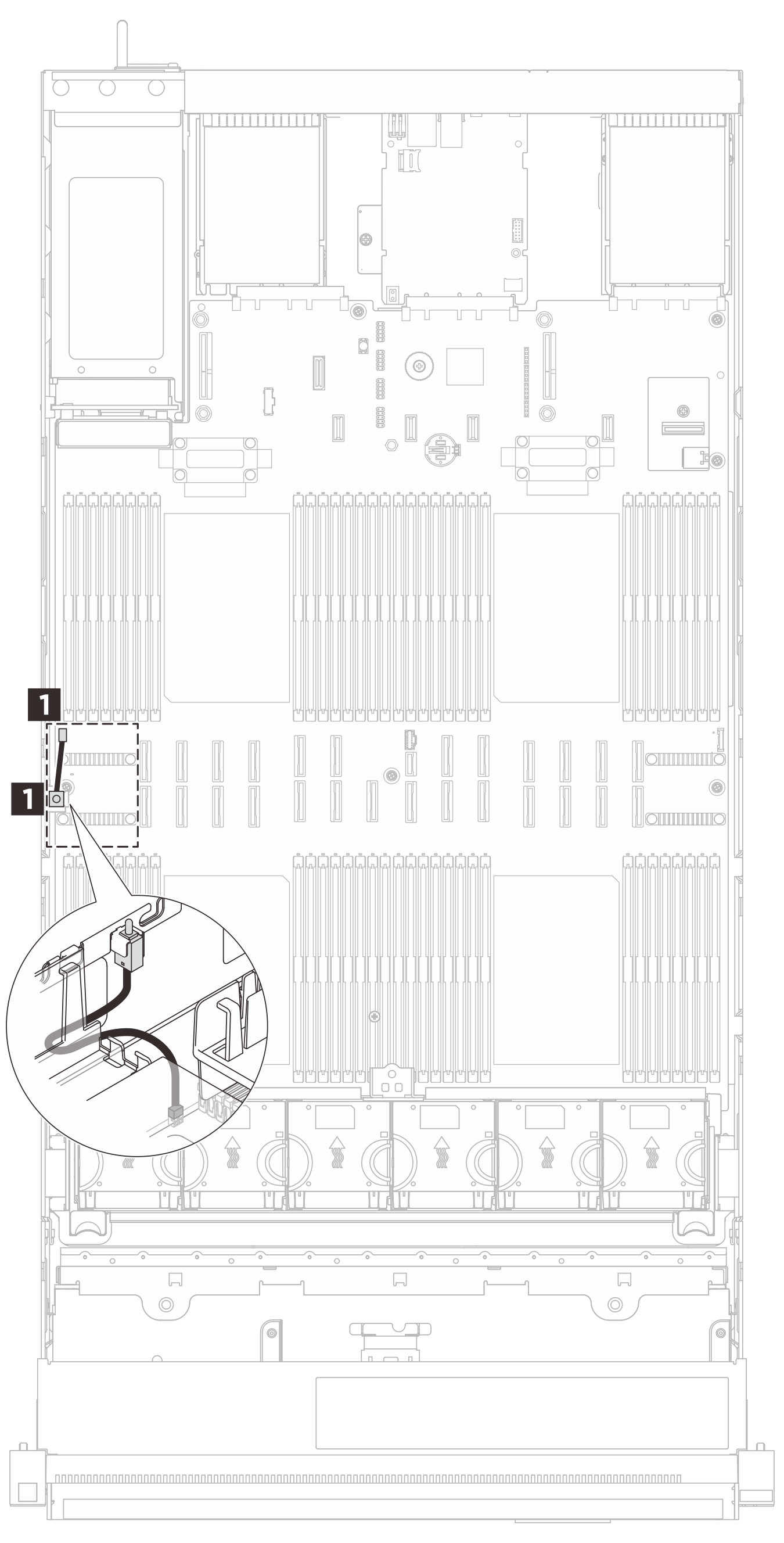

รูปที่ 1. การเดินสายสวิตช์ป้องกันการบุกรุก
| สาย | จาก | ไปยัง |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 สวิตช์ป้องกันการบุกรุก | 1 ขั้วต่อสวิตช์ป้องกันการบุกรุก |
