Cheminement des câbles du commutateur d'intrusion
Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour le commutateur de détection d’intrusion.
Remarque
Lorsque vous procédez au câblage du commutateur de détection d’intrusion, assurez-vous de bien acheminer le câble dans le clip de fixation de la grille d’aération, comme le montre l’illustration. Attention, le câble ne doit pas toucher la zone VR (mise en évidence par des lignes pointillées) du bloc carte mère. Il ne doit en outre pas être emmêlé avec d’autres câbles de signal haut débit.

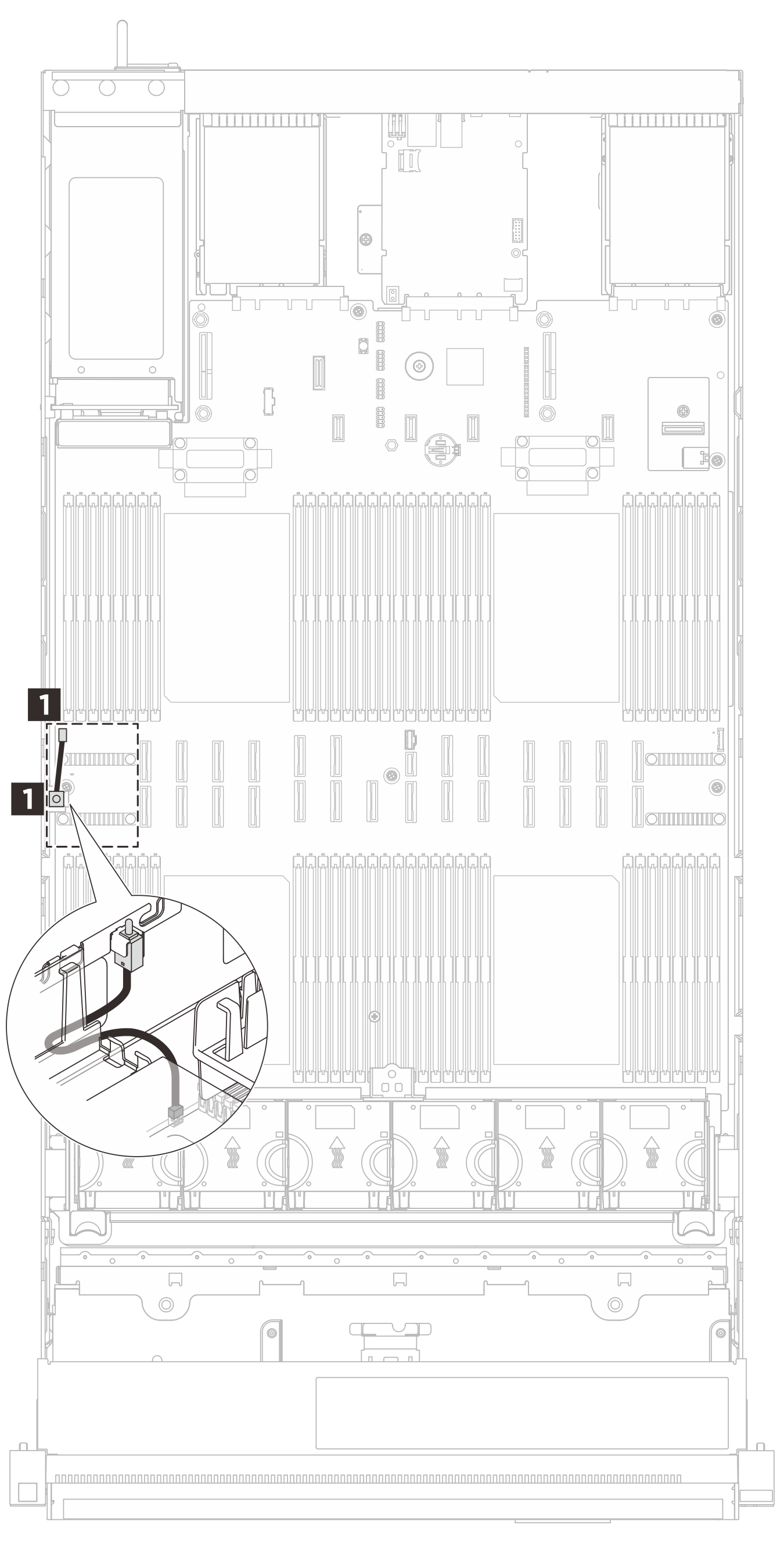

Figure 1. Cheminement des câbles pour le commutateur d’intrusion
| Câble | À partir de | Vers |
|---|---|---|
| 1x3p to Push switch (250 mm) | 1 Commutateur d’intrusion | 1 Connecteur du commutateur d’intrusion |
