Cheminement des câbles du fond de panier d’unité de 2,5 pouces
Cette section vous permet de comprendre le cheminement des câbles du fond de panier d’unité 2,5 pouces.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

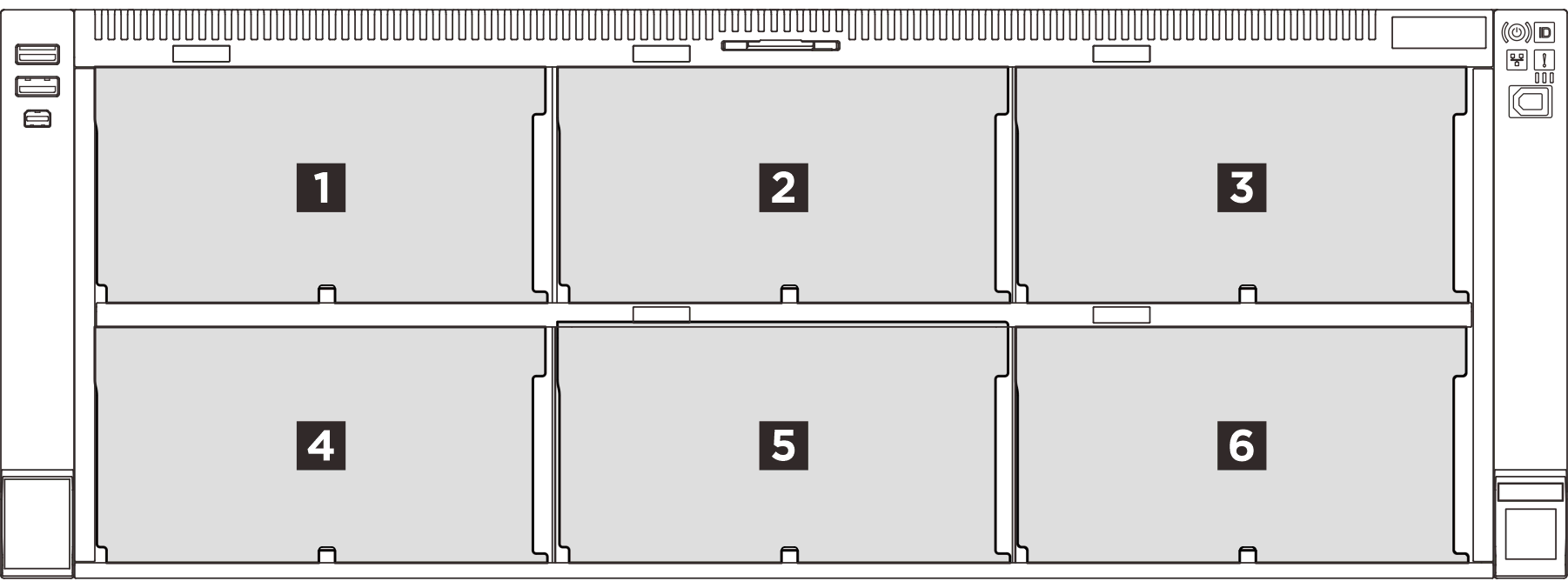

Numérotation des fonds de panier
| Fond de panier d'unité | Baie d'unité | Fonds de panier d’unité pris en charge | Unités prises en charge |
|---|---|---|---|
| 1 Fond de panier 1 | 0 à 7 |
|
|
| 2 Fond de panier 2 | 8 à 15 | ||
| 3 Fond de panier 3 | 16 à 23 | ||
| 4 Fond de panier 4 | 24 à 31 |
|
|
| 5 Fond de panier 5 | 32 à 39 | ||
| 6 Fond de panier 6 | 40 à 47 |
Le fond de panier AnyBay ne prend actuellement en charge que les unités NVMe. La prise en charge des unités SAS/SATA ou NVMe + SAS/SATA sera activée via une mise à jour du microprogramme au quatrième trimestre 2025.
| Ordre d’installation | Type de fond de panier | Priorité d’emplacement du fond de panier |
|---|---|---|
| 1 | Fond de panier d’unité à 8 baies AnyBay 2,5 pouces | 1, 3, 2 |
| 2 | Fond de panier d'unité à 8 baies SAS/SATA 2,5 pouces | 1, 2, 3, 4, 5, 6 |
1 fond de panier : 1 fond de panier SAS/SATA ou 1 fond de panier AnyBay
2 fonds de panier : 2 fonds de panier SAS/SATA, 2 fonds de panier AnyBay ou un mélange des deux
3 fonds de panier : 3 fonds de panier SAS/SATA, 3 fonds de panier AnyBay ou des mélanges des deux
6 fonds de panier : 6 fonds de panier SAS/SATA, ou des mélanges des deux
Un maximum de 3 fonds de panier AnyBay est pris en charge.

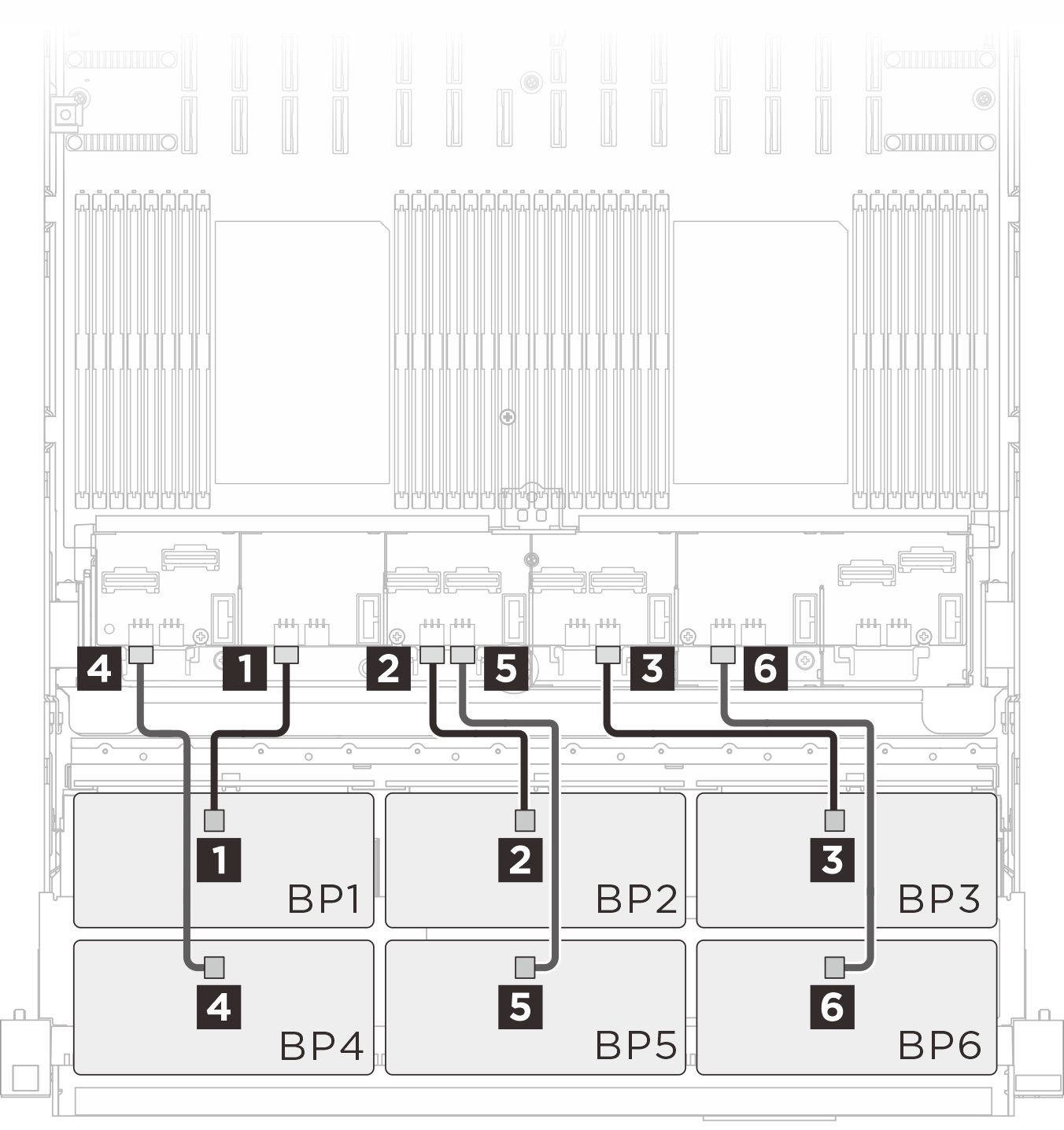

Cheminement des câbles d'alimentation
 |
| Câble | De (fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 1 BP 1: PWR | 1 BP 3 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 2 BP 2: PWR | 2 BP 5 PWR |
| MPIC 6p+6s to MPIC 6p+6s (230 mm) | 3 BP 3: PWR | 3 BP 8 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 4 BP 4: PWR | 4 BP 1 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 5 BP 5: PWR | 5 BP 6 PWR |
| MPIC 6p+6s to MPIC 6p+6s (150 mm) | 6 BP 6: PWR | 6 BP 9 PWR |
Cheminement des câbles NVMe

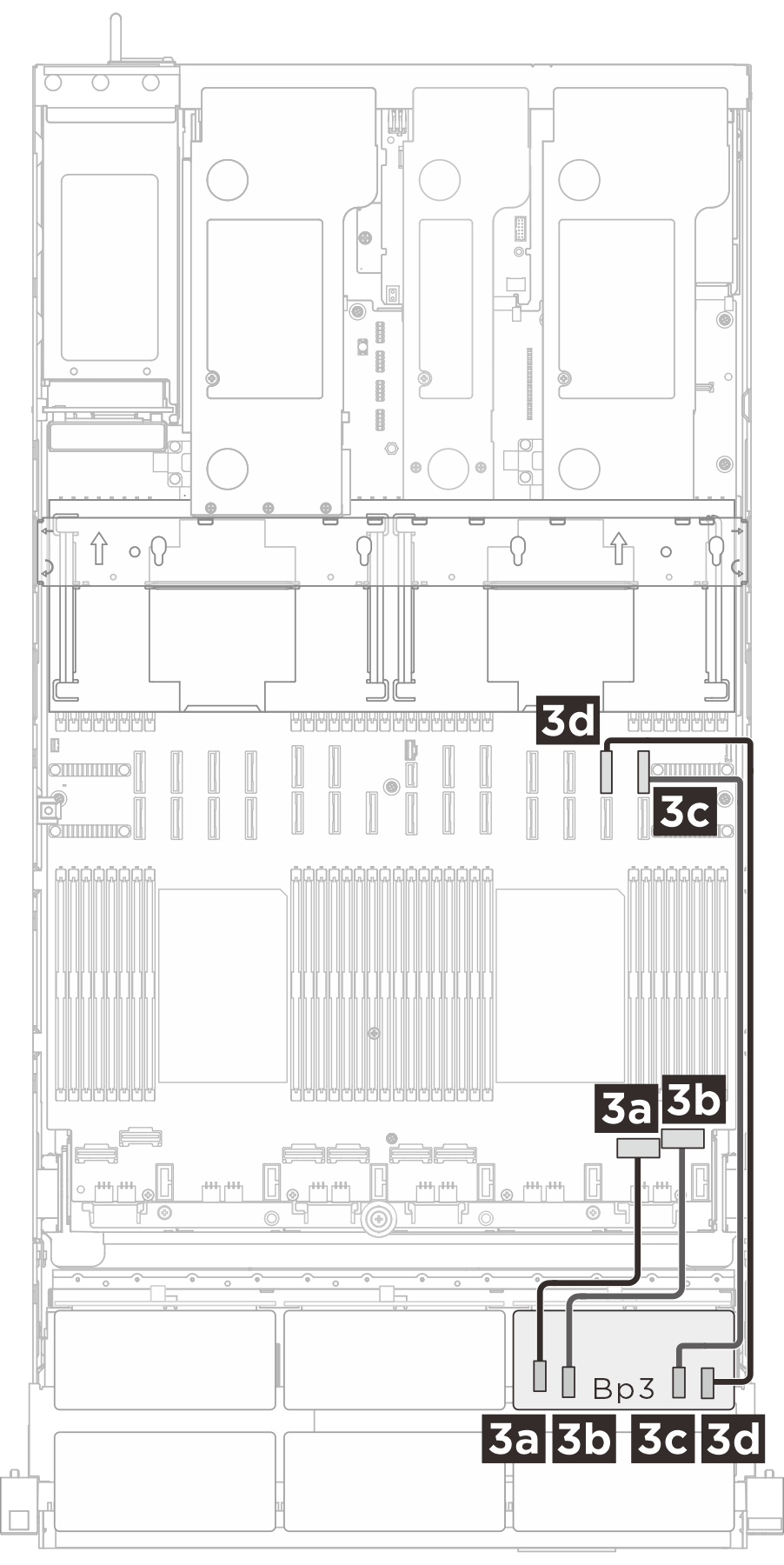

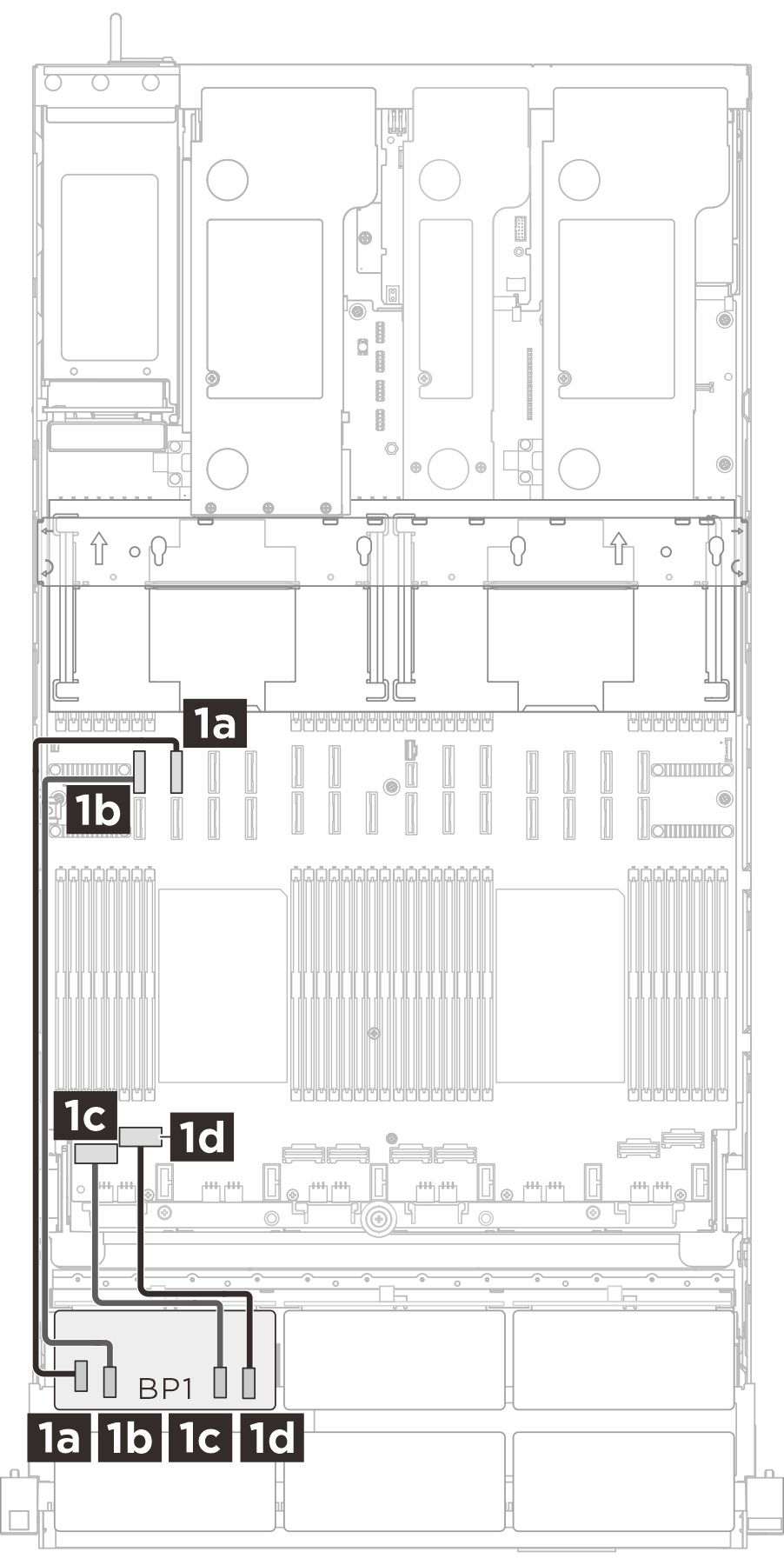

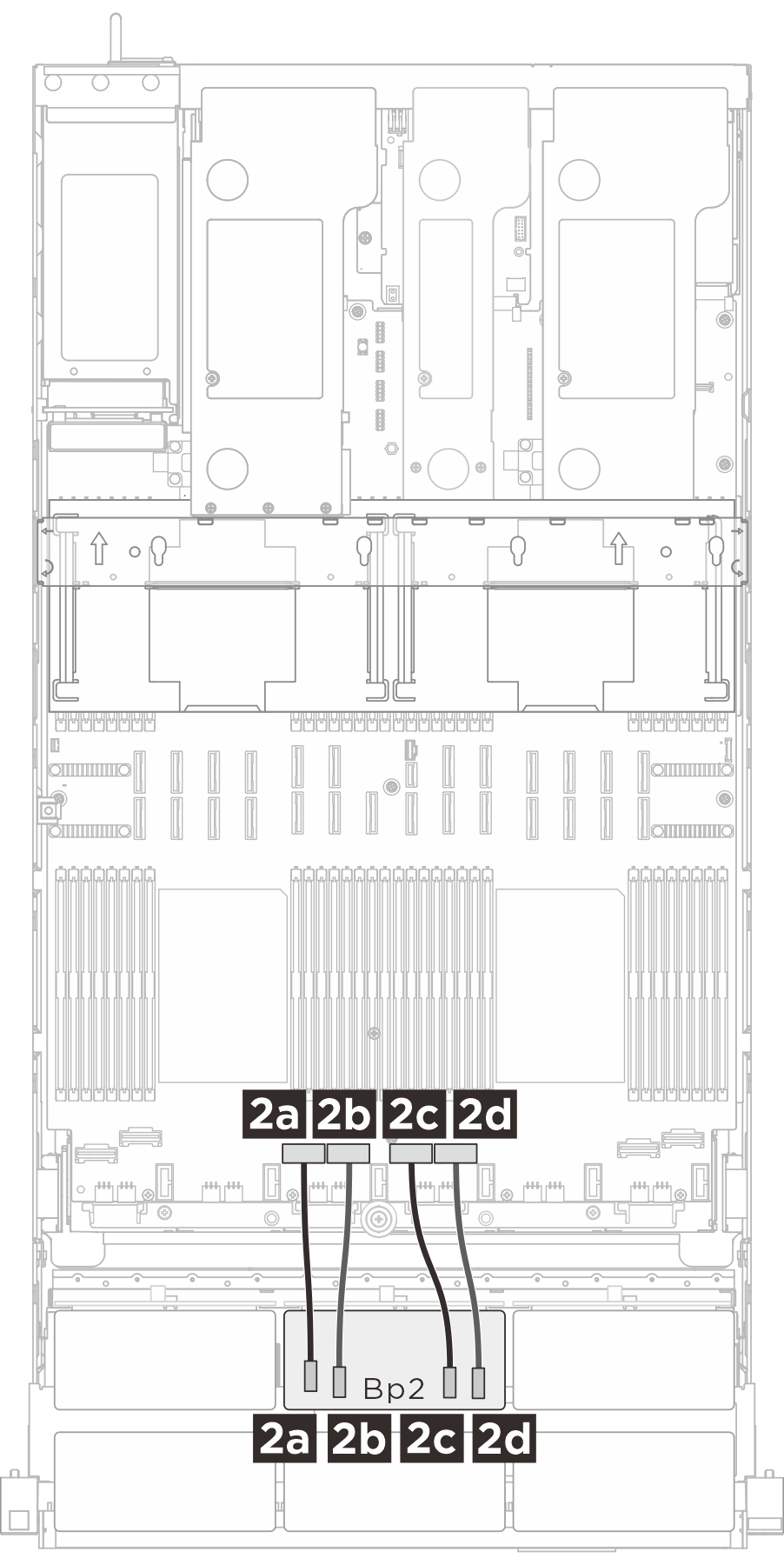

| Cheminement des câbles du BP NVMe 1 | Cheminement des câbles du NVMe BP 2 | Cheminement des câbles du NVMe BP 3 |
|---|---|---|
 |  |  |
| Câble | De (fond de panier) | Vers (bloc carte mère) |
|---|---|---|
| MCIO x8 to MCIO x8 (520 mm) | 1a BP 1: NVMe 0-1 | 1a NVMe 10 |
| MCIO x8 to MCIO x8 (520 mm) | 1b BP 1: NVMe 2-3 | 1b NVMe 9 |
| Swift x8 to MCIO x8 (230 mm) | 1c BP 1: NVMe 4-5 | 1c NVMe 1 |
| Swift x8 to MCIO x8 (230 mm) | 1d BP 1: NVMe 6-7 | 1d NVMe 2 |
| Swift x8 to MCIO x8 (230 mm) | 2a BP 2: NVMe 0-1 | 2a NVMe 3 |
| Swift x8 to MCIO x8 (230 mm) | 2b BP 2: NVMe 2-3 | 2b NVMe 4 |
| Swift x8 to MCIO x8 (230 mm) | 2c BP 2: NVMe 4-5 | 2c NVMe 5 |
| Swift x8 to MCIO x8 (230 mm) | 2d BP 2: NVMe 6-7 | 2d NVMe 6 |
| Swift x8 to MCIO x8 (230 mm) | 3a BP 3: NVMe 0-1 | 3a NVMe 7 |
| Swift x8 to MCIO x8 (230 mm) | 3b BP 3: NVMe 2-3 | 3b NVMe 8 |
| MCIO x8 to MCIO x8 (520 mm) | 3c BP 3: NVMe 4-5 | 3c NVMe 12 |
| MCIO x8 to MCIO x8 (520 mm) | 3d BP 3: NVMe 6-7 | 3d NVMe 11 |
Cheminement des câbles SAS/SATA
Adaptateurs HBA/RAID Gen 4 : 545-8i/940-8i/940-16i/440-16i
Lorsque l’adaptateur RAID 940-8i ou RAID 940-16i est installé en Tri-mode (ou Trimode), un fond de panier AnyBay prend également en charge les unités NVMe U.3 en même temps que les unités SAS et SATA. Le câblage du dispositif de contrôle vers les fonds de panier est identique à celui des unités SAS/SATA. En outre, les unités NVMe sont connectées par le biais d’une liaison PCIe x1 au contrôleur.
1 fond de panier : 1 RAID/HBA 8i
2 fonds de panier : 1 RAID/HBA 16i
3 fonds de panier : 1 RAID/HBA 8i + 1 RAID/HBA 16i
6 fonds de panier : 3 RAID/HBA 16i
Selon votre configuration, les adaptateurs RAID/HBA seront installés sur différentes cartes mezzanines. Selon l’emplacement de l’adaptateur HBA/RAID, sélectionnez le plan de cheminement correspondant dans le tableau suivant.

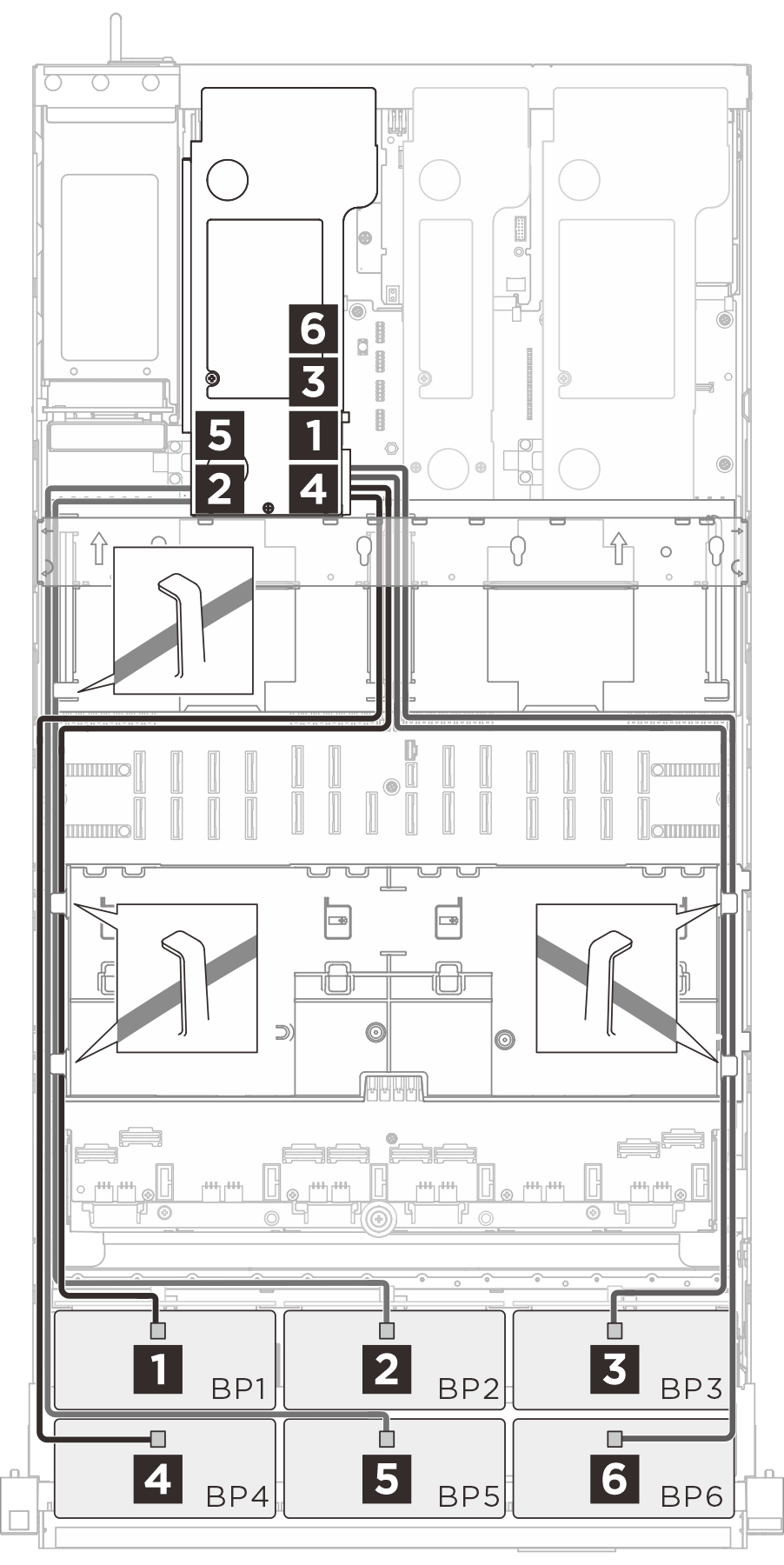

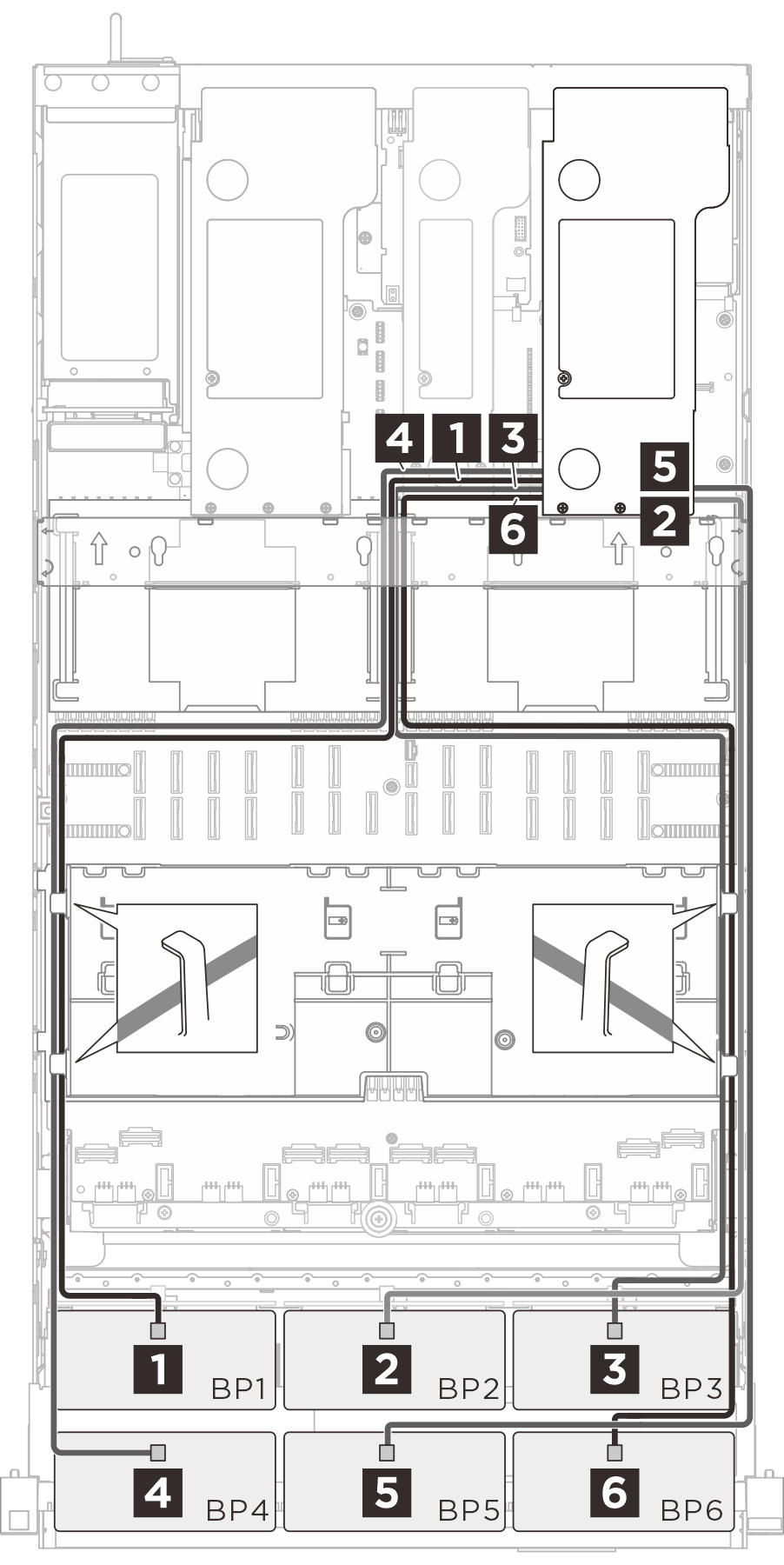

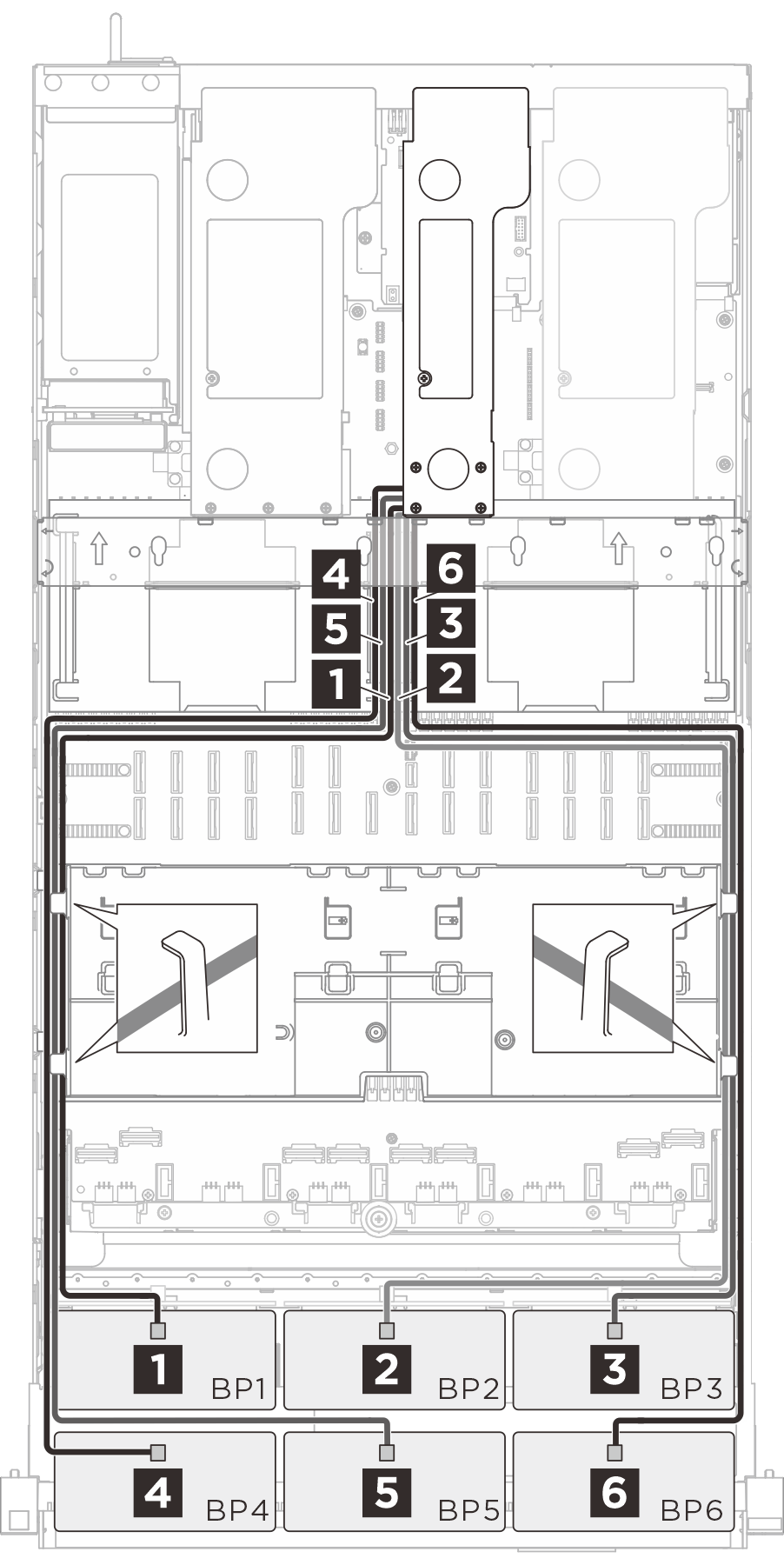

| Cheminement des câbles vers la carte mezzanine 3 | Cheminement des câbles vers la carte mezzanine 2 | Cheminement des câbles vers la carte mezzanine 1 |
|---|---|---|
 |  |  |
| Câble | De (fond de panier) | Vers (adaptateur HBA/RAID) |
|---|---|---|
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 1 BP 1: SAS | 1 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 2 BP 2: SAS | 2 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 3 BP 3: SAS | 3 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 4 BP 4: SAS | 4 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 5 BP 5: SAS | 5 RAID/HBA 8i/16i |
| SlimSAS x8 to SlimSAS x8 (1020 mm) | 6 BP 6: SAS | 6 RAID/HBA 8i/16i |
