Instradamento dei cavi del backplane dell'unità da 2,5"

Utilizzare questa sezione per comprendere l'instradamento dei cavi del backplane dell'unità da 2,5".

Nota

Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

Numerazione dei backplane

Il server supporta fino a sei backplane dell'unità da 2,5".

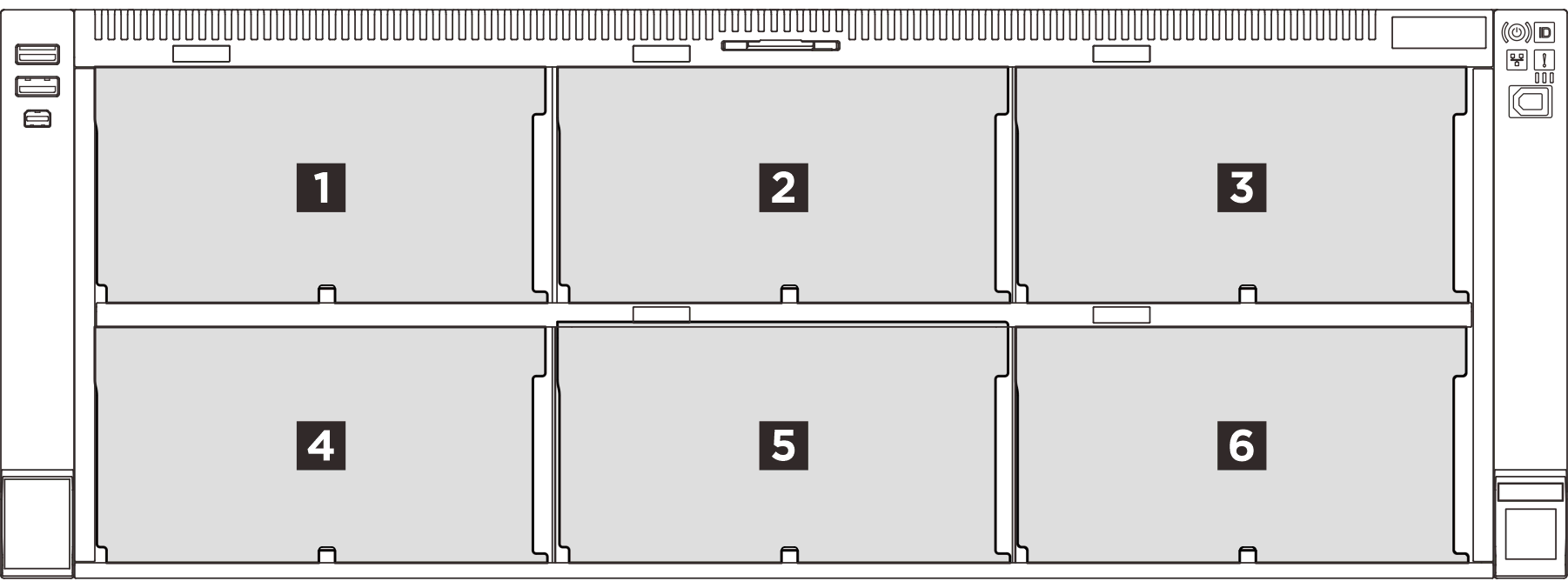

Figura 1. Numerazione dei backplane
Drive backplane numbering
Tabella 1. Backplane dell'unità e vani delle unità corrispondenti
Backplane dell'unitàVano dell'unità Backplane dell'unità supportatiUnità supportate:
1 Backplane 1Da 0 a 7
  • Backplane dell'unità a 8 vani AnyBay da 2,5"
  • Backplane dell'unità a 8 vani SAS/SATA da 2,5"
  • Unità SAS/SATA/NVMe da 2,5"
  • Unità SAS/SATA da 2,5"
2 Backplane 2Da 8 a 15
3 Backplane 3Da 16 a 23
4 Backplane 4Da 24 a 31
  • Backplane dell'unità a 8 vani SAS/SATA da 2,5"
  • Unità SAS/SATA da 2,5"
5 Backplane 5Da 32 a 39
6 Backplane 6Da 40 a 47
Nota

Un backplane AnyBay supporta unità SAS, SATA o NVMe.

Tabella 2. Ordine di installazione dei backplane dell'unità
Priorità di installazioneTipo di backplanePriorità di posizionamento dei backplane
1Backplane dell'unità a 8 vani AnyBay da 2,5"1, 3, 2
2Backplane dell'unità a 8 vani SAS/SATA da 2,5"1, 2, 3, 4, 5, 6
Nota
Il server supporta le seguenti combinazioni di backplane:
  • 1 backplane: 1 x backplane SAS/SATA o 1 x backplane AnyBay

  • 2 backplane: 2 x backplane SAS/SATA, 2 x backplane AnyBay o combinazioni di entrambi

  • 3 backplane: 3 x backplane SAS/SATA, 3 x backplane AnyBay o combinazioni di entrambi

  • 6 backplane: 6 x backplane SAS/SATA o combinazioni di entrambi

    Sono supportati al massimo 3 backplane AnyBay.

Instradamento dei cavi di alimentazione

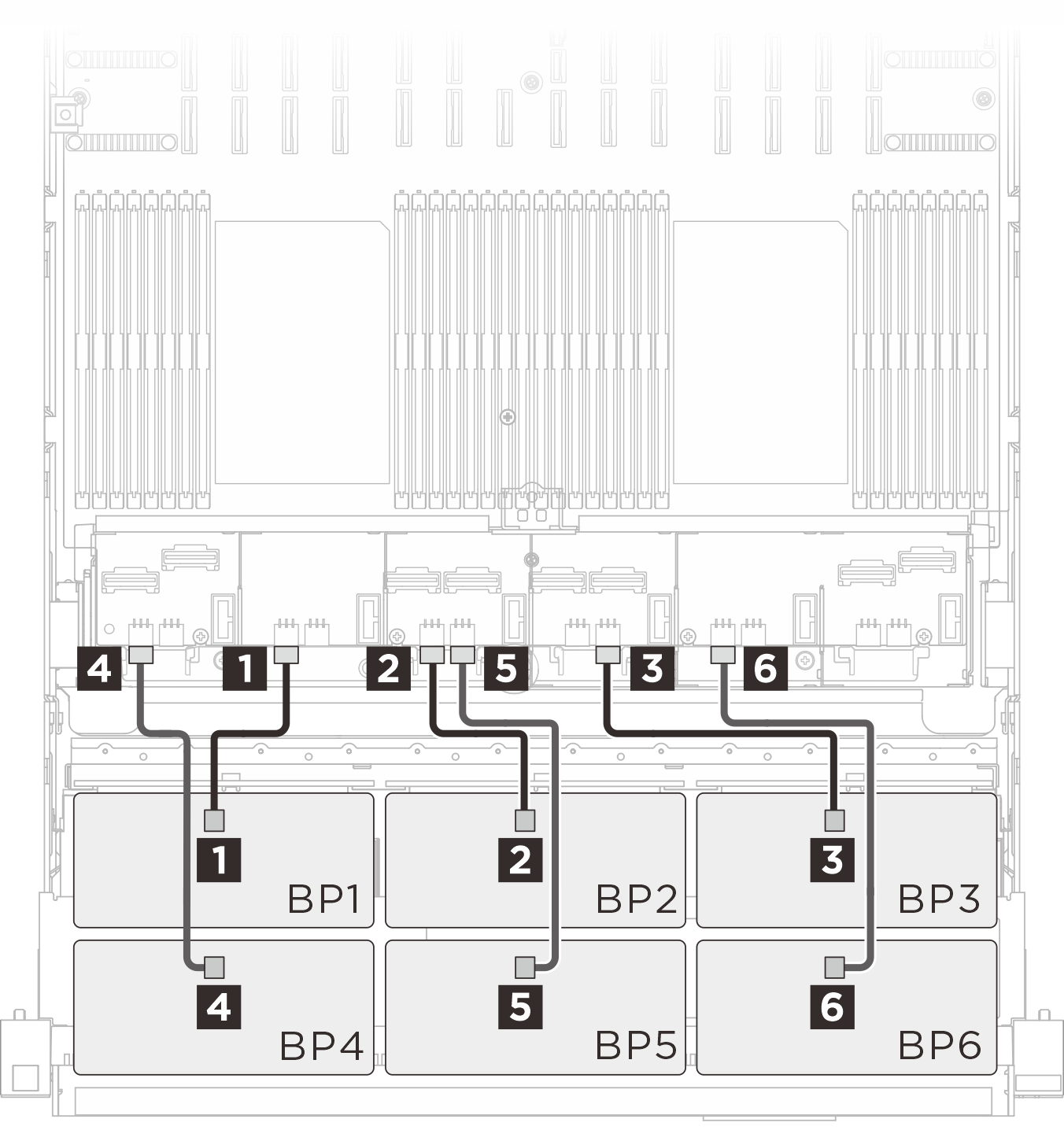

Backplane power cable routing
CavoDa (backplane)A (assieme della scheda di sistema)
MPIC 6p+6s to MPIC 6p+6s (230 mm)

1 BP 1: PWR

1 BP3 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

2 BP 2: PWR

2 BP5 PWR

MPIC 6p+6s to MPIC 6p+6s (230 mm)

3 BP 3: PWR

3 BP8 PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

4 BP 4: PWR

4 BP1 PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

5 BP 5: PWR

5 BP6 PWR

MPIC 6p+6s to MPIC 6p+6s (150 mm)

6 BP 6: PWR

6 BP9 PWR

Instradamento dei cavi NVMe

Nota

Un backplane AnyBay viene utilizzato come backplane NVMe puro quando non è collegato a un adattatore RAID/HBA.

Instradamento dei cavi NVMe del BP 1Instradamento dei cavi NVMe del BP 2Instradamento dei cavi NVMe del BP 3

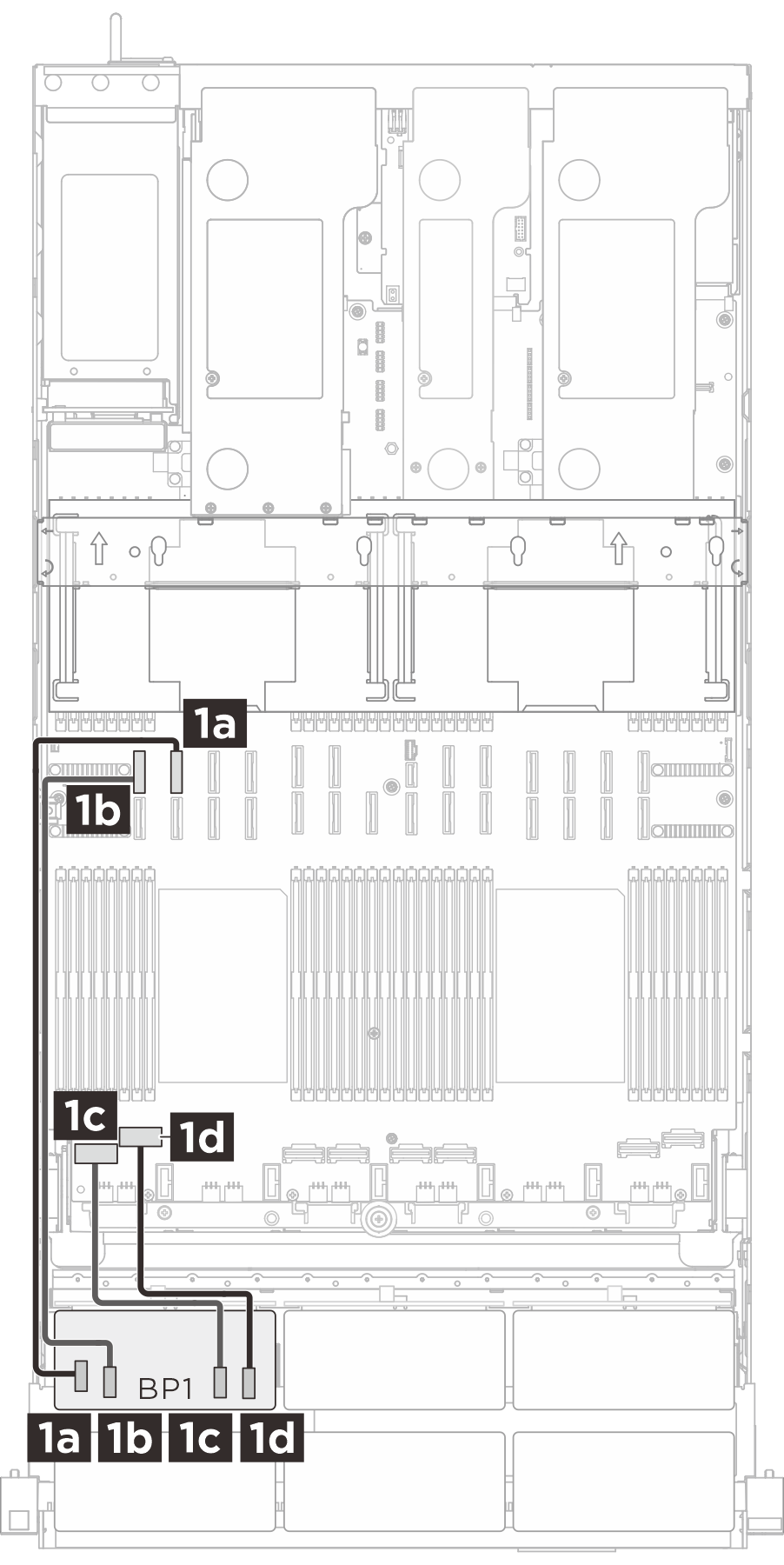

BP 1 NVMe cable routing

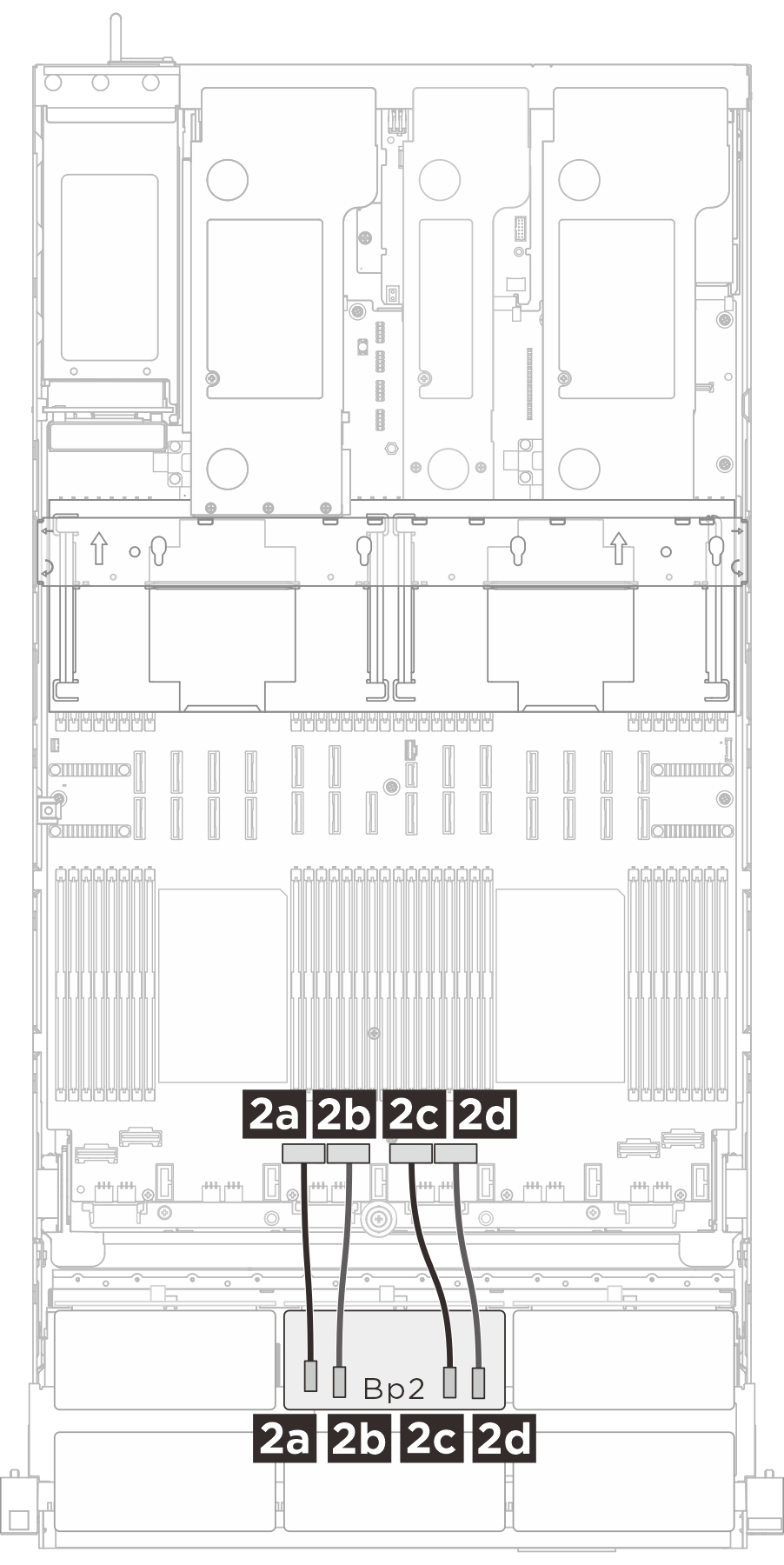

BP 2 NVMe cable routing

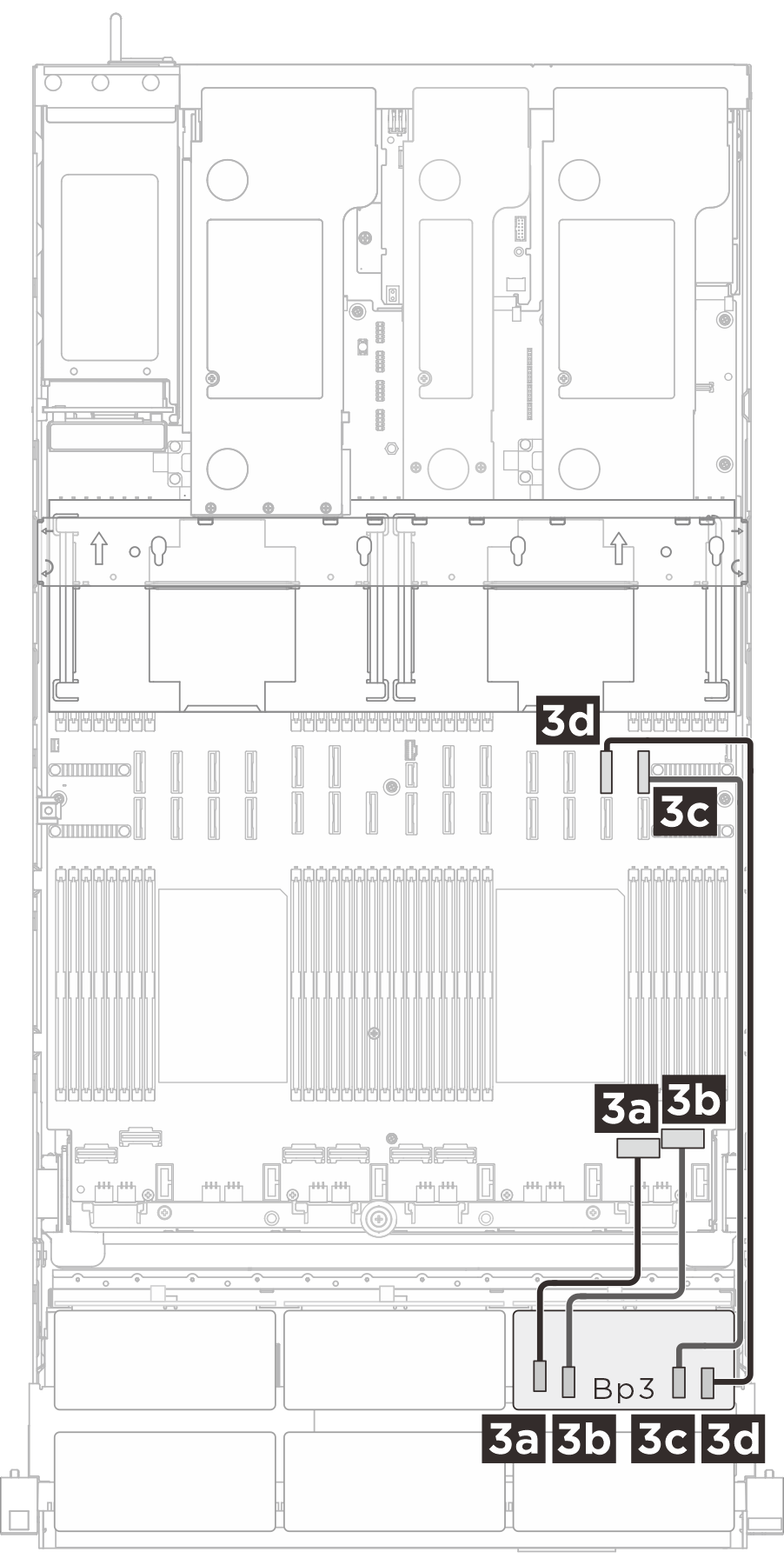

BP 3 NVMe cable routing
CavoDa (backplane)A (assieme della scheda di sistema)
MCIO x8 to MCIO x8 (520 mm)

1a BP 1: NVMe 0-1

1a NVMe 10

MCIO x8 to MCIO x8 (520 mm)

1b BP 1: NVMe 2-3

1b NVMe 9

Swift x8 to MCIO x8 (230 mm)

1c BP 1: NVMe 4-5

1c NVMe 1

Swift x8 to MCIO x8 (230 mm)

1d BP 1: NVMe 6-7

1d NVMe 2

Swift x8 to MCIO x8 (230 mm)

2a BP 2: NVMe 0-1

2a NVMe 3

Swift x8 to MCIO x8 (230 mm)

2b BP 2: NVMe 2-3

2b NVMe 4

Swift x8 to MCIO x8 (230 mm)

2c BP 2: NVMe 4-5

2c NVMe 5

Swift x8 to MCIO x8 (230 mm)

2d BP 2: NVMe 6-7

2d NVMe 6

Swift x8 to MCIO x8 (230 mm)

3a BP 3: NVMe 0-1

3a NVMe 7

Swift x8 to MCIO x8 (230 mm)

3b BP 3: NVMe 2-3

3b NVMe 8

MCIO x8 to MCIO x8 (520 mm)

3c BP 3: NVMe 4-5

3c NVMe 12

MCIO x8 to MCIO x8 (520 mm)

3d BP 3: NVMe 6-7

3d NVMe 11

Instradamento dei cavi SAS/SATA

Il server supporta i seguenti adattatori RAID/HBA.
  • Adattatori RAID/HBA Gen 4: 545-8i/940-8i/940-16i/440-16i

  • Adattatori RAID/HBA Gen 3: 5350-8i/9350-8i/4350-16i

Nota

Quando l'adattatore RAID 940-8i o RAID 940-16i è installato per le tre modalità, un backplane AnyBay supporta anche le unità U.3 NVMe contemporaneamente alle unità SAS e SATA. Il cablaggio del controller ai backplane è lo stesso delle unità SAS/SATA e le unità NVMe sono collegate tramite un collegamento PCIe x1 al controller.

Scelta consigliata dell'adattatore RAID/HBA:
  • 1 backplane: 1 x RAID/HBA 8i

  • 2 backplane: 1 x RAID/HBA 16i

  • 3 backplane: 1 x RAID/HBA 8i + 1 x RAID/HBA 16i

  • 6 backplane: 3 x RAID/HBA 16i

A seconda della configurazione, gli adattatori RAID/HBA saranno installati in schede verticali diverse. In base alla posizione dell'adattatore RAID/HBA selezionare il percorso di instradamento corrispondente dalla tabella seguente.

Instradamento dei cavi per la scheda verticale 3Instradamento dei cavi per la scheda verticale 2Instradamento dei cavi per la scheda verticale 1

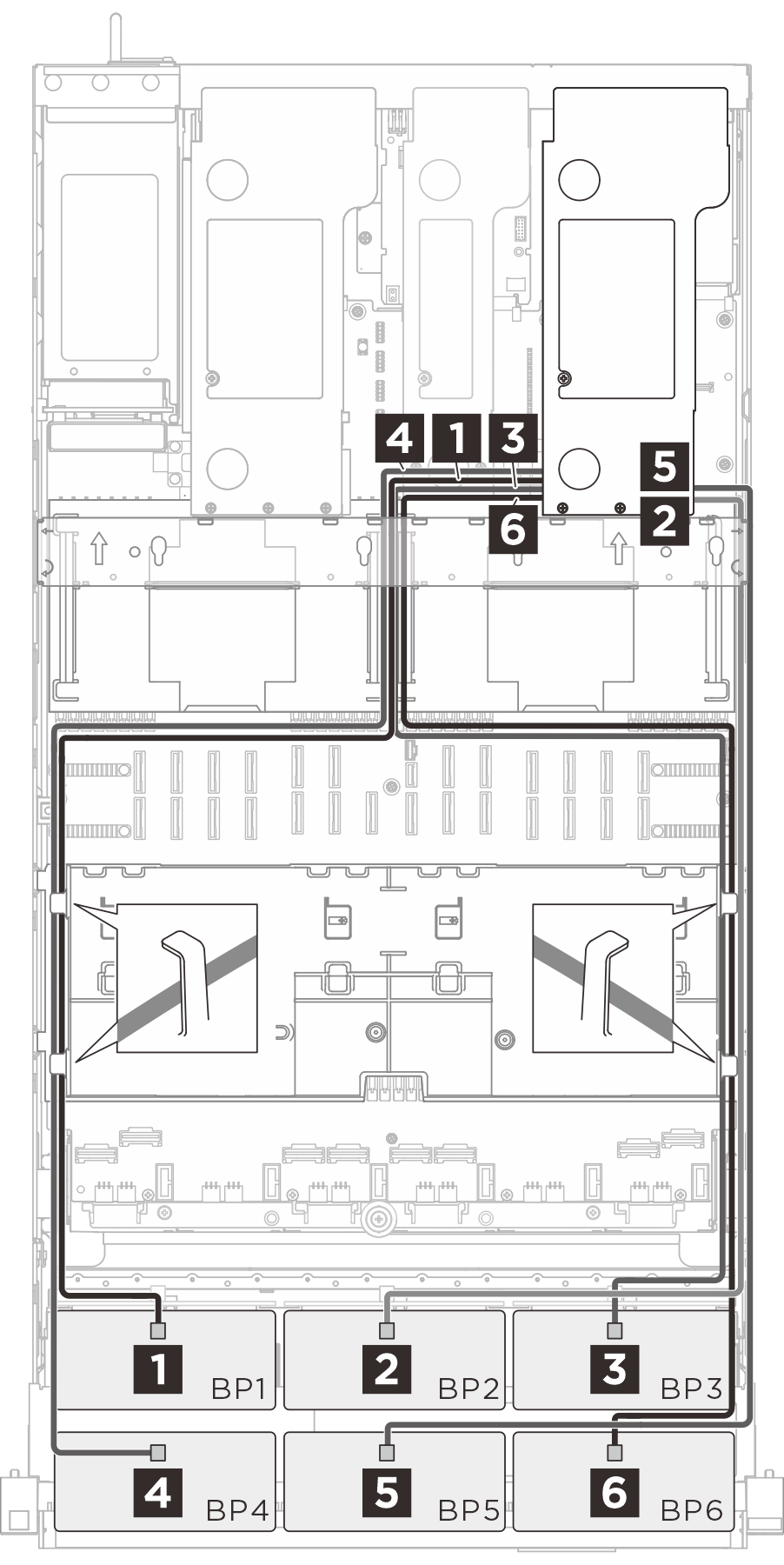

SAS/SATA cable routing to riser 3

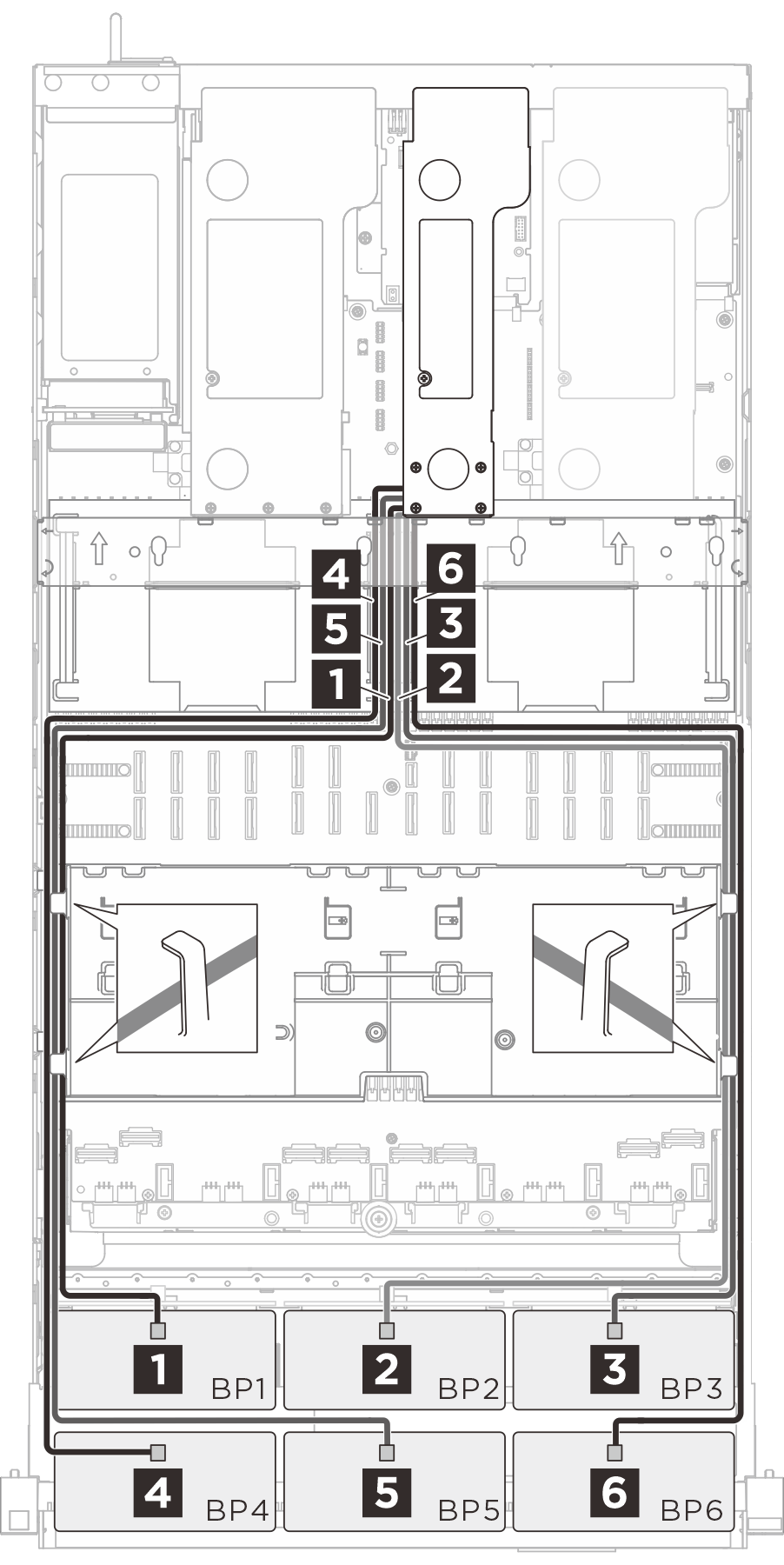

SAS/SATA cable routing to riser 2

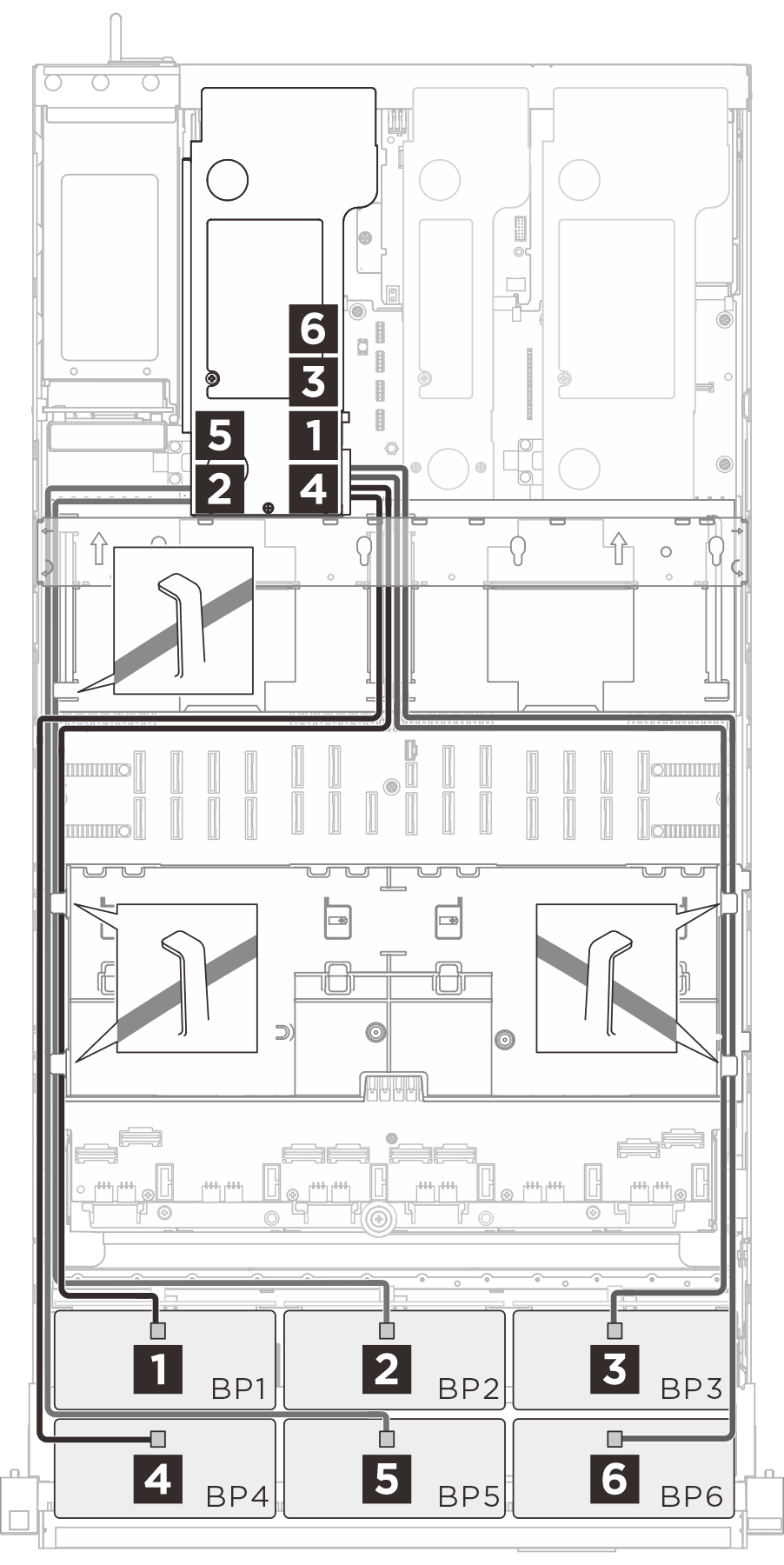

SAS/SATA cable routing to riser 1
Nota
Selezionare il cavo corrispondente per l'adattatore RAID/HBA corrispondente (Gen 4 o Gen 3).
CavoDa (backplane)A (adattatore HBA/RAID)
  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

1 BP 1: SAS

1
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

2 BP 2: SAS

2
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

3 BP 3: SAS

3
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

4 BP 4: SAS

4
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

5 BP 5: SAS

5
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i

  • Gen 4: SlimSAS x8 to SlimSAS x8 (1020 mm)
  • Gen 3: Mini-SAS HD x8 to SlimSAS x8 (1020 mm)

6 BP6: SAS

6
  • Gen 4 RAID/HBA 8i/16i

  • Gen 3 RAID/HBA 8i/16i
