Connettori sull'assieme della scheda di sistema per l'instradamento dei cavi

Le figure seguenti mostrano i connettori interni sull'assieme della scheda di sistema utilizzati per l'instradamento dei cavi interni.

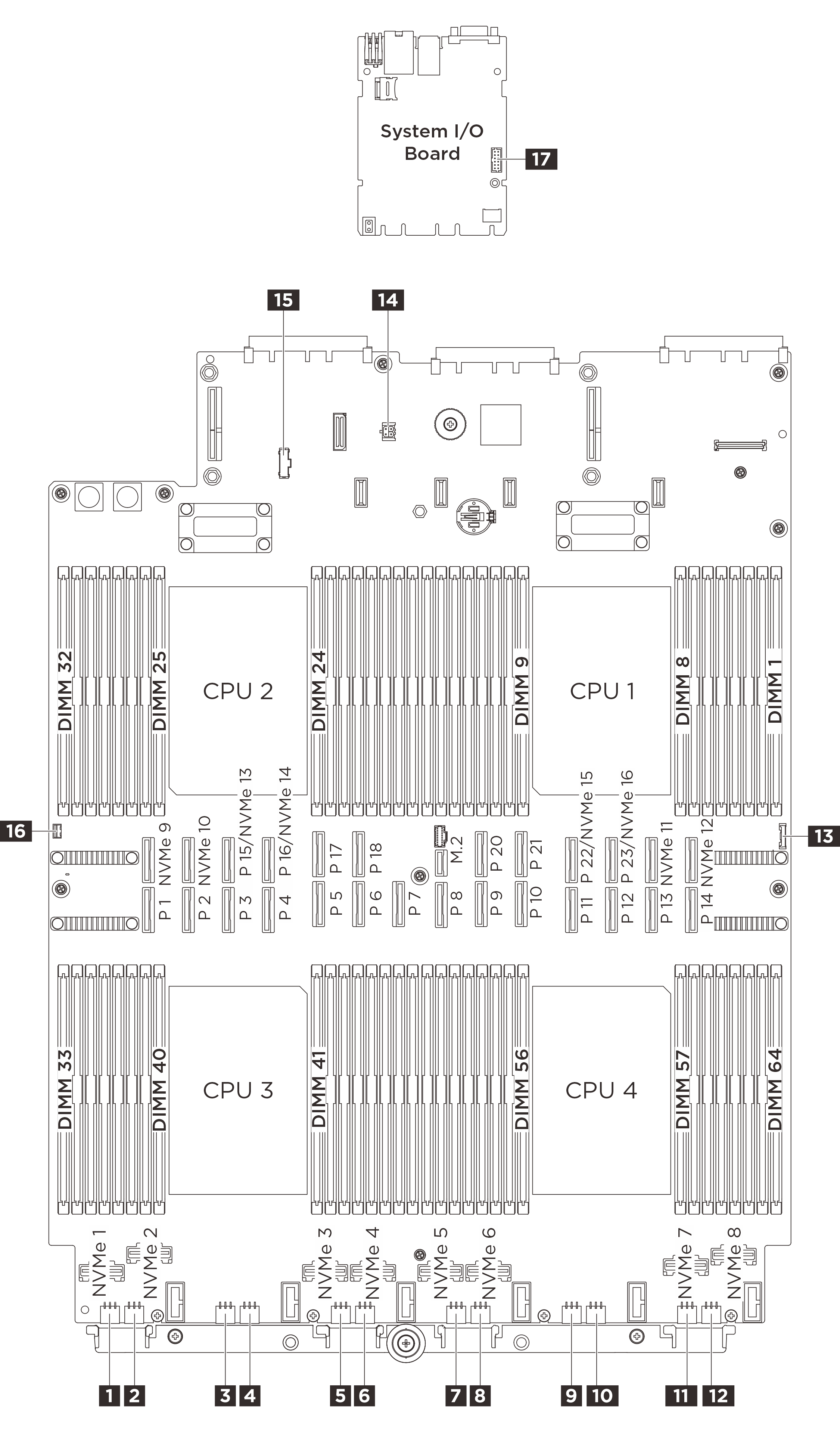

Figura 1. Connettori sull'assieme della scheda di sistema per l'instradamento dei cavi

1 Connettore di alimentazione backplane 1	2 Connettore di alimentazione backplane 2
3 Connettore di alimentazione backplane 3	4 Connettore di alimentazione backplane 4
5 Connettore di alimentazione backplane 5	6 Connettore di alimentazione backplane 6
7 Connettore di alimentazione backplane 7	8 Connettore di alimentazione backplane 8
9 Connettore di alimentazione backplane 9	10 Connettore di alimentazione backplane 10
11 Connettore di alimentazione backplane 11	12 Connettore di alimentazione backplane 12
13 Connettore USB del pannello anteriore	14 Connettore del sensore di rilevamento delle perdite
15 Connettore laterale PDB	16 Connettore dello switch di intrusione
17 Connettore della porta seriale
