Connettori backplane dell'unità

Consultare questa sezione per individuare i connettori sui backplane delle unità.

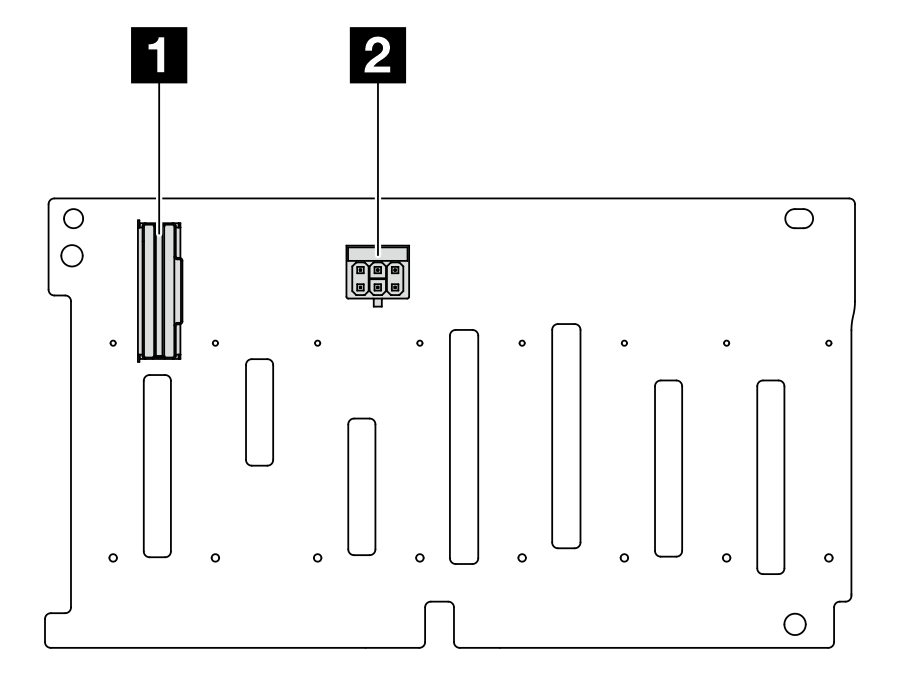

Backplane anteriore SAS/SATA a 8 vani da 2,5"​

1 Connettore SAS

2 Connettore di alimentazione

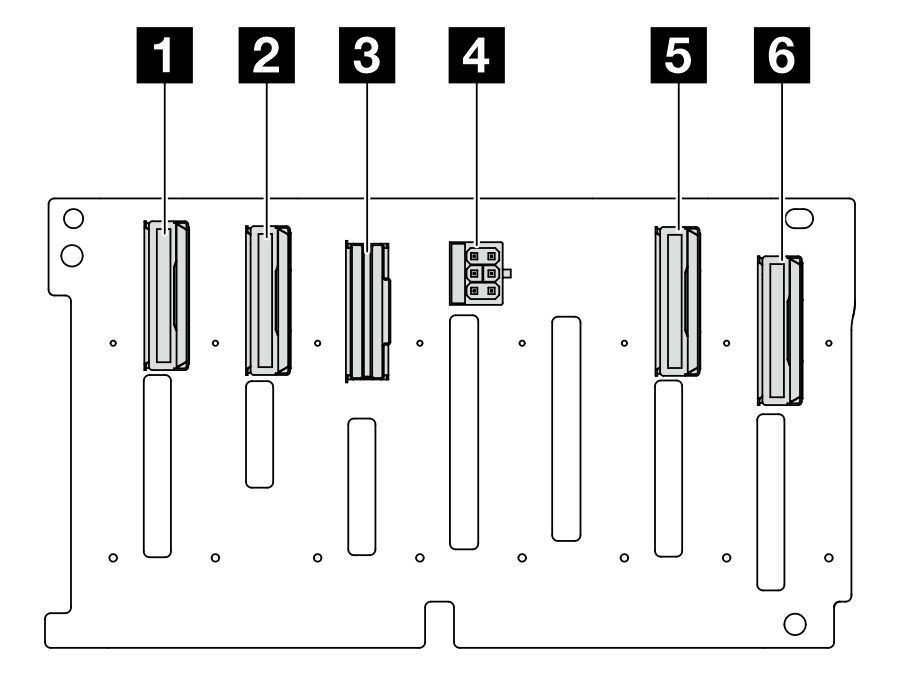

Backplane anteriore AnyBay a 8 vani da 2,5"​

1 Connettore NVMe 6-7	2 Connettore NVMe 4-5
3 Connettore SAS	4 Connettore di alimentazione
5 Connettore NVMe 2-3	6 Connettore NVMe 0-1

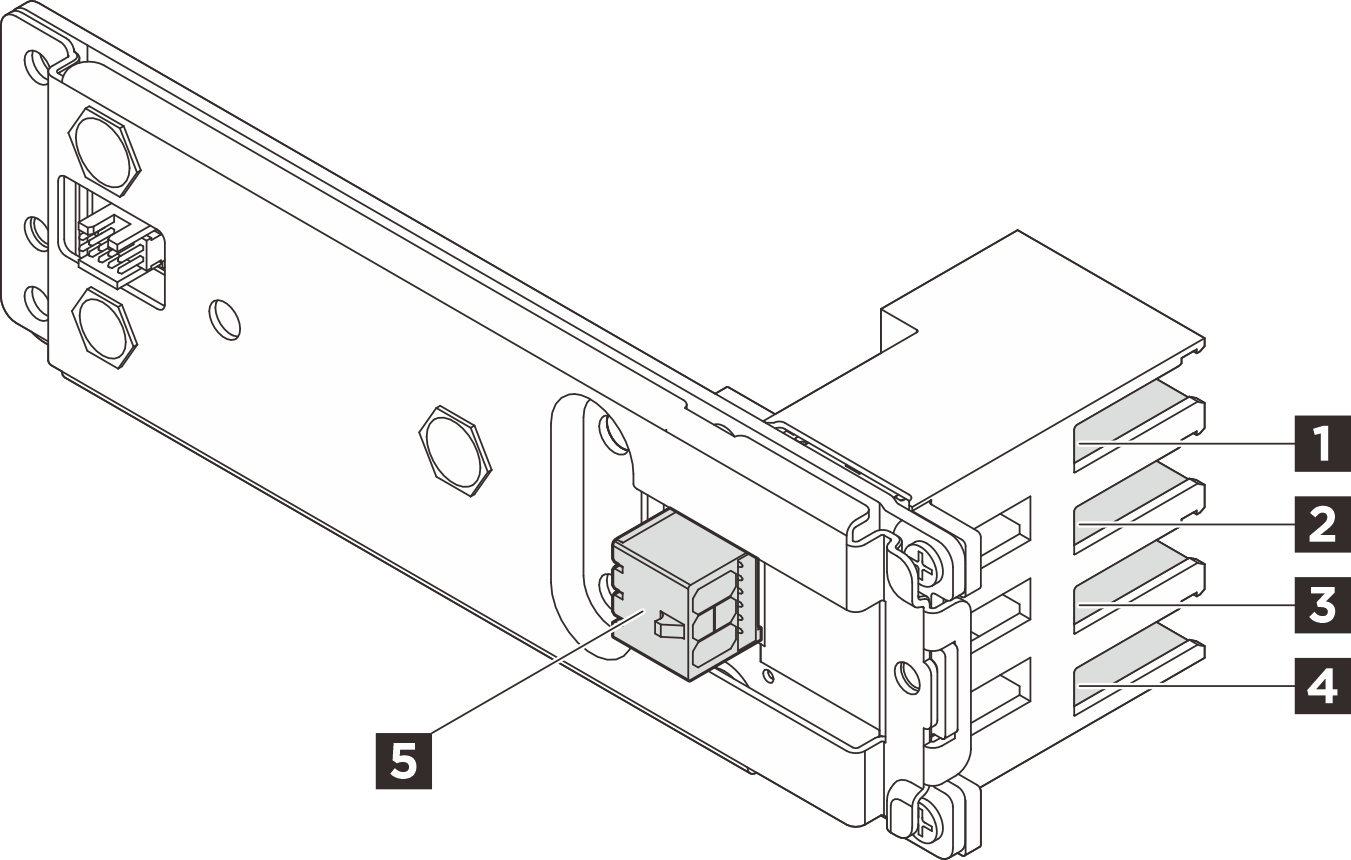

Backplane dell'unità E3.S​

1 Vano 0	2 Vano 1
3 Vano 2	4 Vano 3
5 Connettore di alimentazione

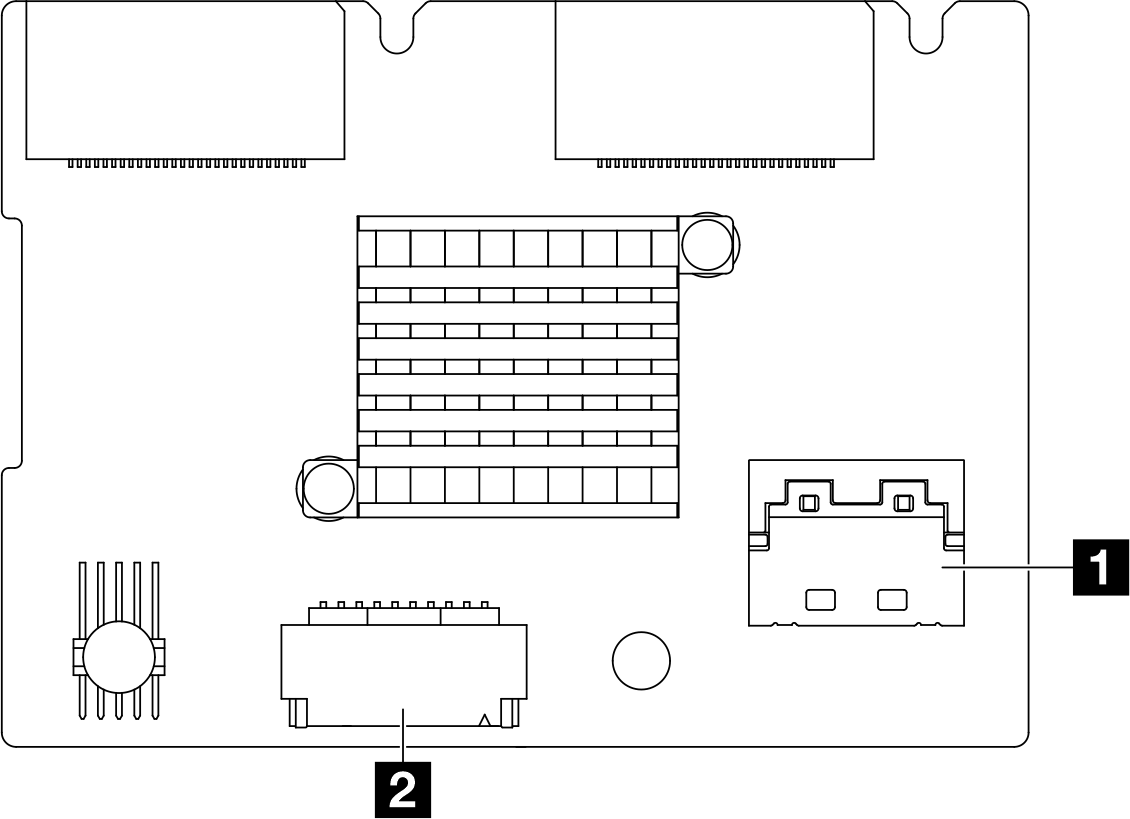

Backplane M.2 posteriore​

1 Connettore di segnale

2 Connettore di alimentazione
