Connettori della scheda verticale PCIe
Vedere questa sezione per individuare i connettori della scheda verticale PCIe.
Il server supporta le seguenti schede verticali PCIe.
Scheda verticale PCIe Gen 4 a due slot

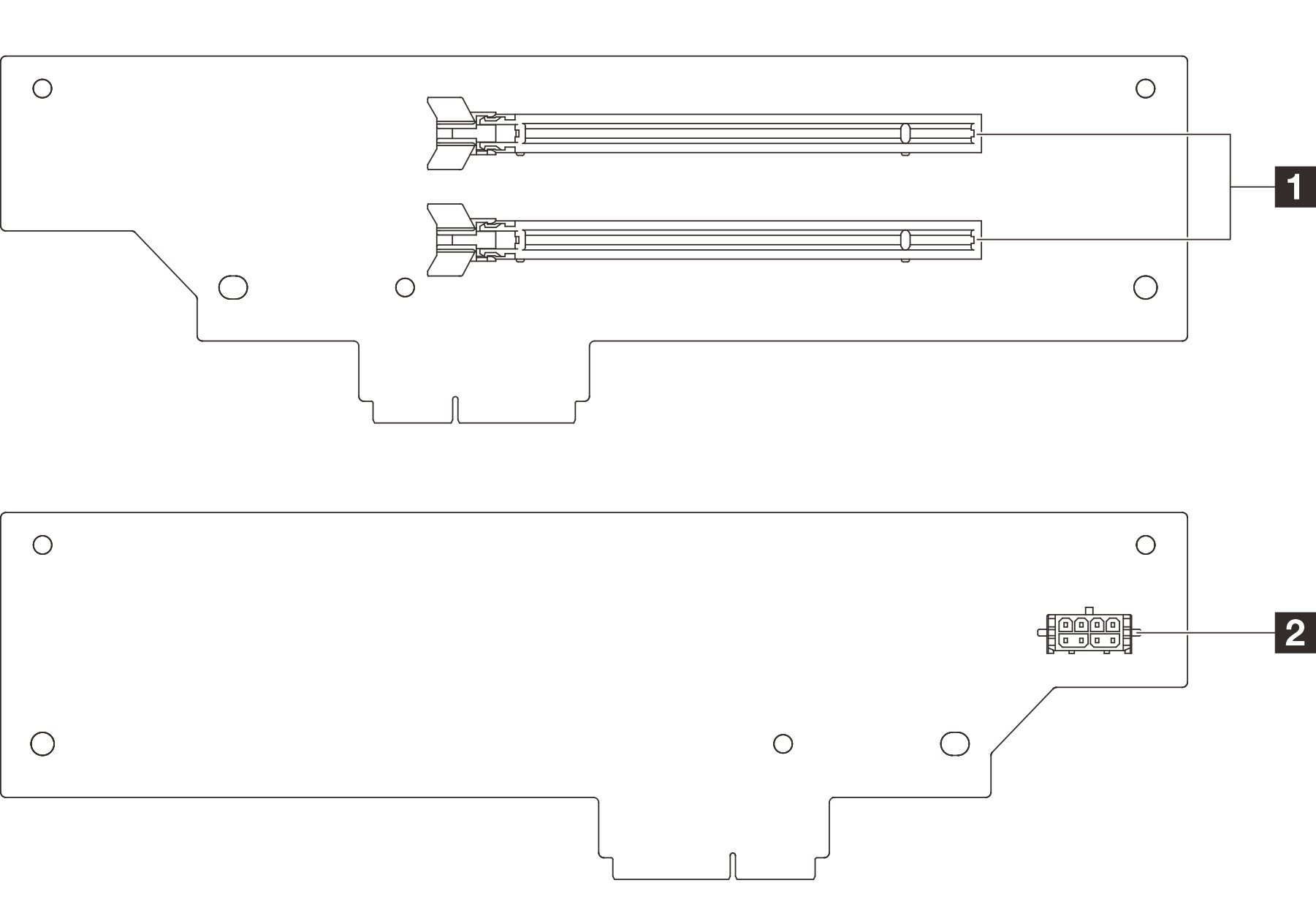

Figura 1. Connettori della scheda verticale PCIe Gen 4 a due slot
| 1 Slot PCIe (x2) | 2 Connettore di alimentazione della scheda verticale |
Scheda verticale PCIe Gen 5 a sei slot (HH)

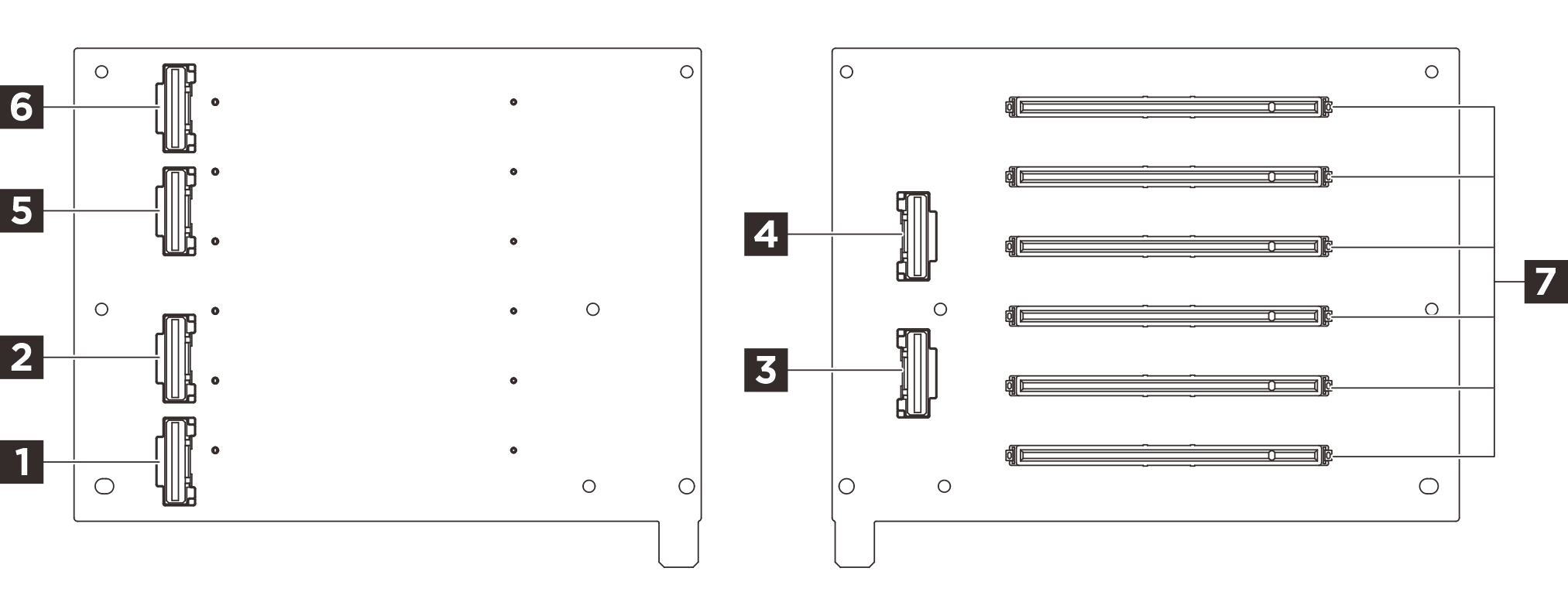

Figura 2. Scheda verticale PCIe Gen 5 a sei slot (HH)
| 1 Connettore R1 | 2 Connettore R2 |
| 3 Connettore R3 | 4 Connettore R4 |
| 5 Connettore R5 | 6 Connettore R6 |
| 7 Slot PCIe (x6) |
Scheda verticale PCIe Gen 5 a sei slot (FH)

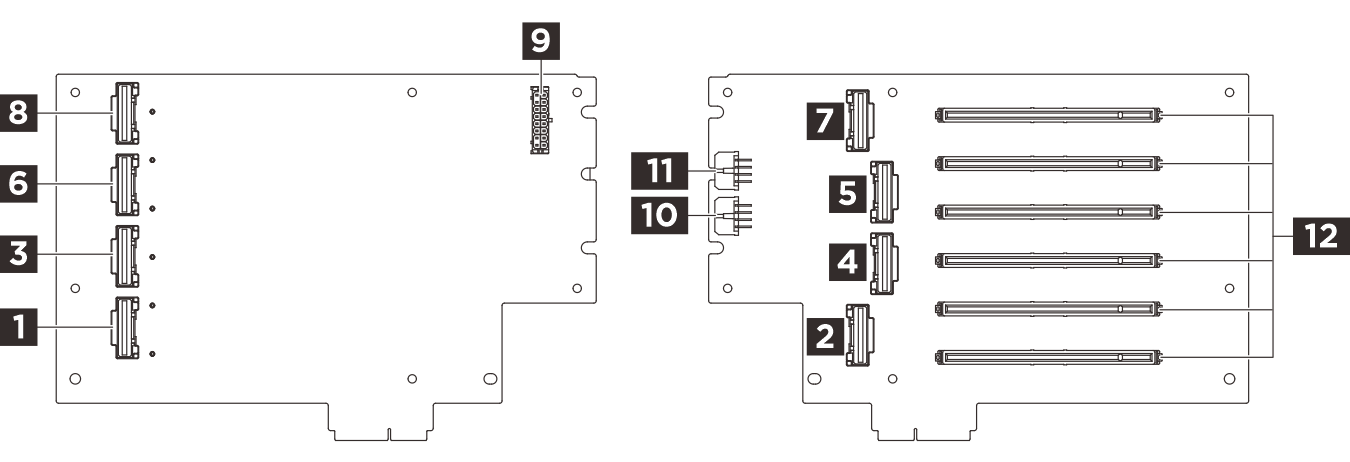

Figura 3. Scheda verticale PCIe Gen 5 a sei slot (FH)
| 1 Connettore R1 | 2 Connettore R2 |
| 3 Connettore R3 | 4 Connettore R4 |
| 5 Connettore R5 | 6 Connettore R6 |
| 7 Connettore R7 | 8 Connettore R8 |
| 9 Connettore di alimentazione della scheda verticale | 10 Connettore di alimentazione GPU 2 |
| 11 Connettore di alimentazione GPU 1 | 12 Slot PCIe (x6) |
