Разъемы платы-адаптера Riser PCIe

В этом разделе представлены сведения о расположении разъемов на плате-адаптере Riser PCIe.

Плата-адаптер Riser PCIe Gen4 с двумя гнездами​

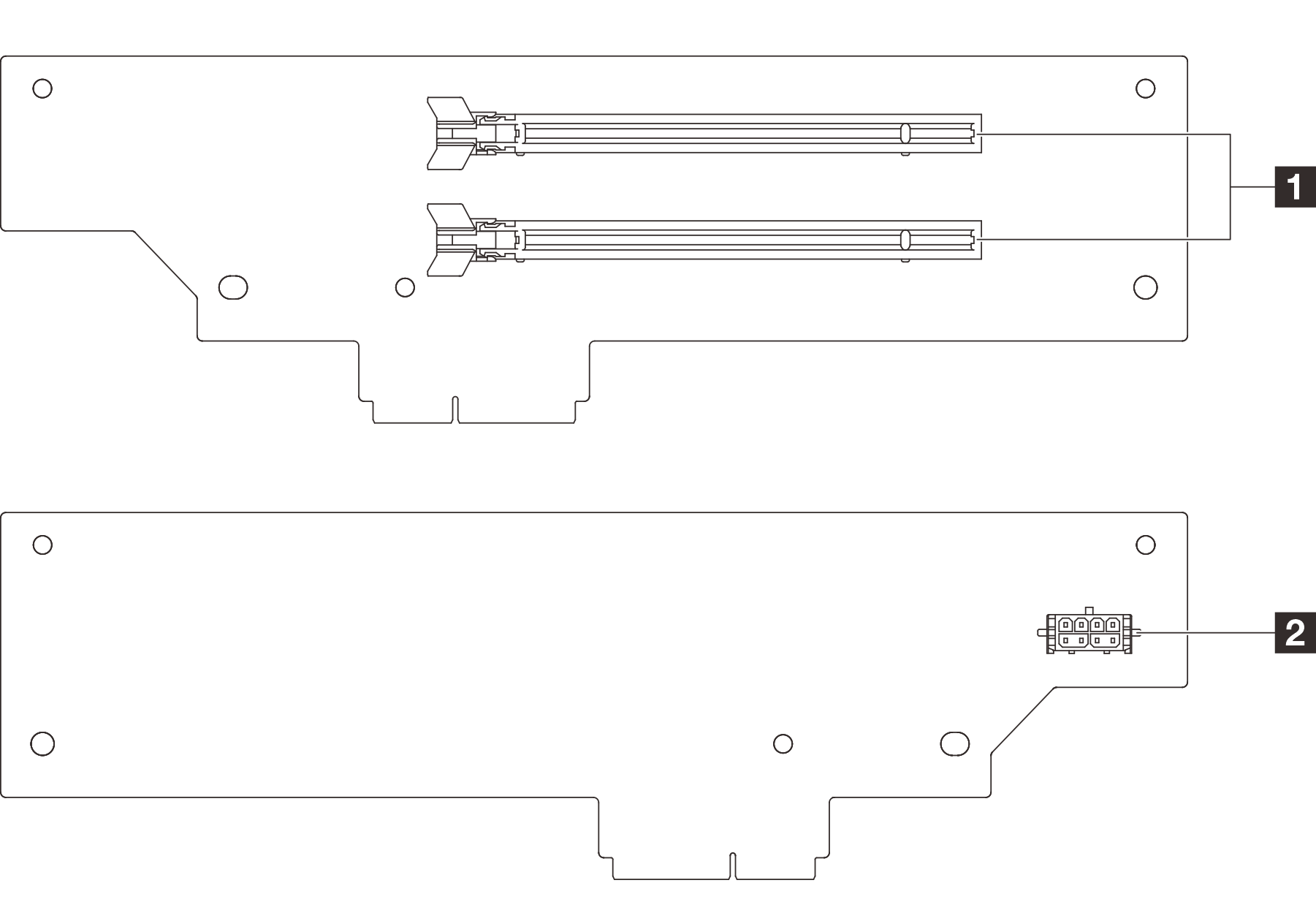

Рис. 1. Разъемы платы-адаптера Riser PCIe Gen4 с двумя гнездами

1 Гнезда PCIe (x2)

2 Разъем питания платы-адаптера Riser

Плата-адаптер Riser PCIe Gen5 с шестью гнездами (половинной высоты)​

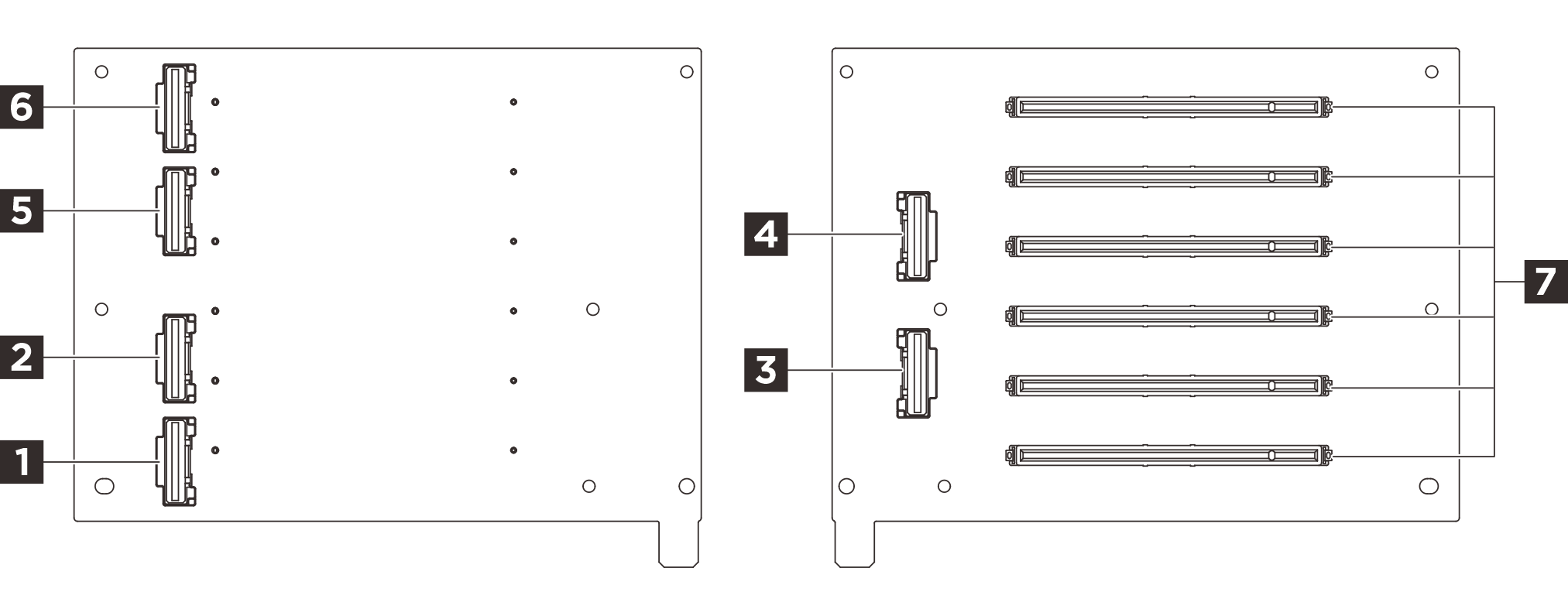

Рис. 2. Плата-адаптер Riser PCIe Gen5 с шестью гнездами (половинной высоты)

1 Разъем R1	2 Разъем R2
3 Разъем R3	4 Разъем R4
5 Разъем R5	6 Разъем R6
7 Гнезда PCIe (x6)

Плата-адаптер Riser PCIe Gen5 с шестью гнездами (максимальной высоты)​

Рис. 3. Плата-адаптер Riser PCIe Gen5 с шестью гнездами (максимальной высоты)

1 Разъем R1	2 Разъем R2
3 Разъем R3	4 Разъем R4
5 Разъем R5	6 Разъем R6
7 Разъем R7	8 Разъем R8
9 Разъем питания платы-адаптера Riser	10 Разъем питания графического процессора 2
11 Разъем питания графического процессора 1	12 Гнезда PCIe (x6)
