PCIe 转接卡接口

按本节的说明找到 PCIe 转接卡上的接口。

双插槽 PCIe Gen4 转接卡​

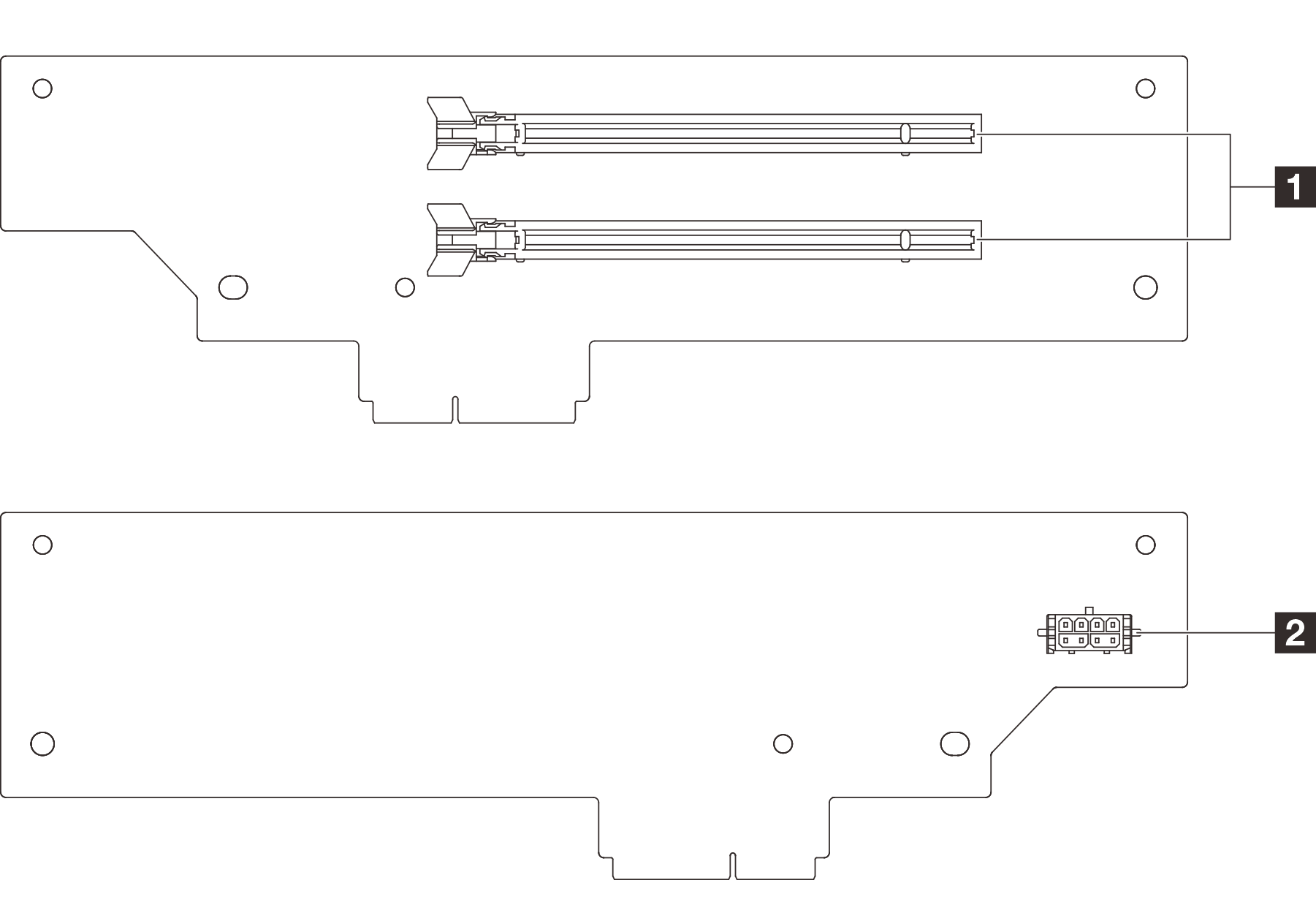

图 1. 双插槽 PCIe Gen4 转接卡接口

1 PCIe 插槽（2 个）

2 转接件电源接口

六插槽 PCIe Gen5 转接卡（HH）​

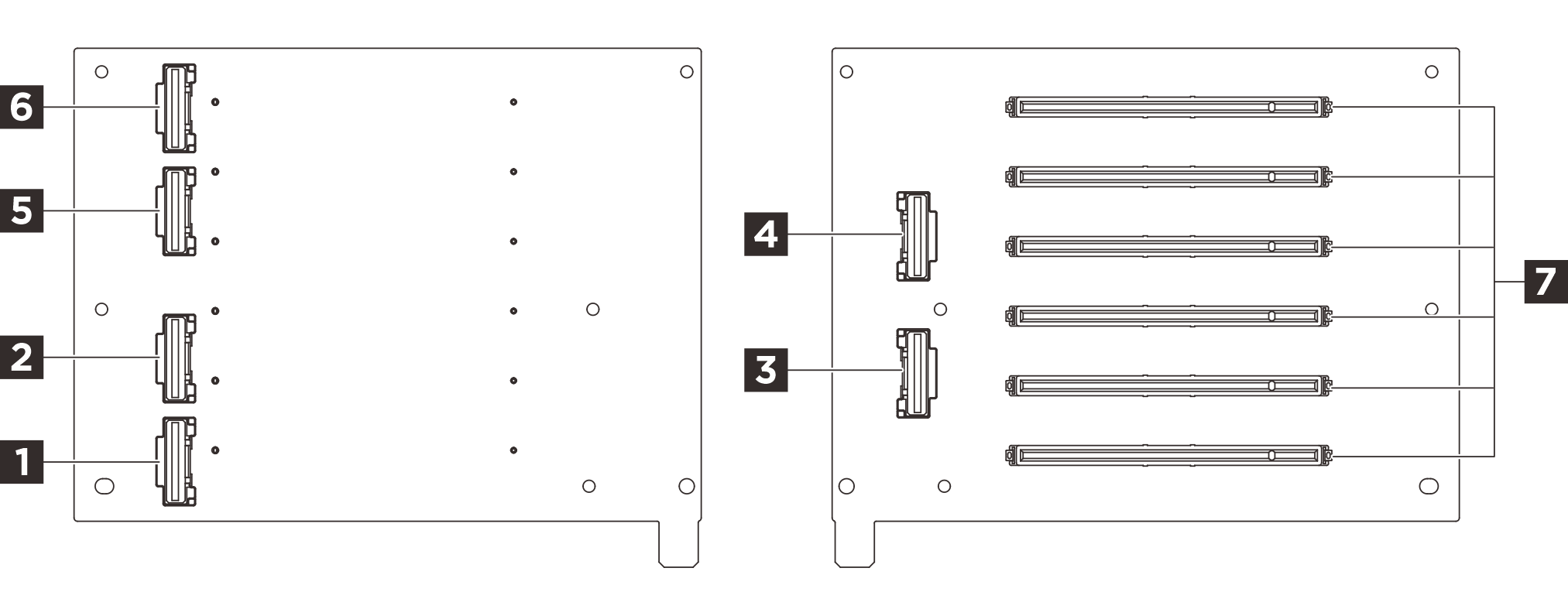

图 2. 六插槽 PCIe Gen5 转接卡（HH）

1 R1 接口	2 R2 接口
3 R3 接口	4 R4 接口
5 R5 接口	6 R6 接口
7 PCIe 插槽（6 个）

六插槽 PCIe Gen5 转接卡（FH）​

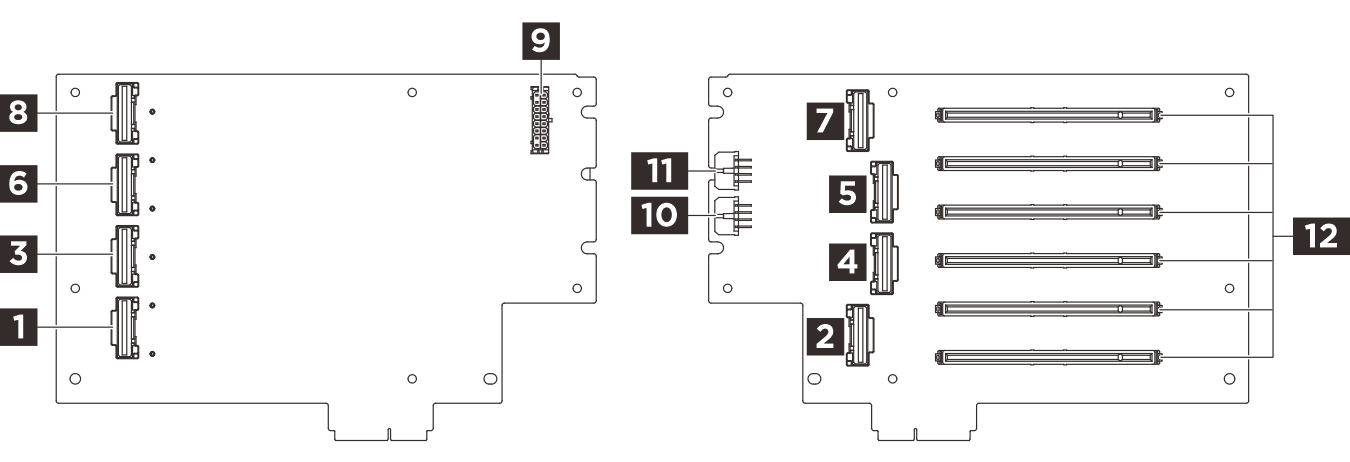

图 3. 六插槽 PCIe Gen5 转接卡（FH）

1 R1 接口	2 R2 接口
3 R3 接口	4 R4 接口
5 R5 接口	6 R6 接口
7 R7 接口	8 R8 接口
9 转接件电源接口	10 GPU 电源 2 接口
11 GPU 电源 1 接口	12 PCIe 插槽（6 个）
