Conectores da placa riser PCIe

Consulte esta seção para localizar os conectores na placa riser PCIe.

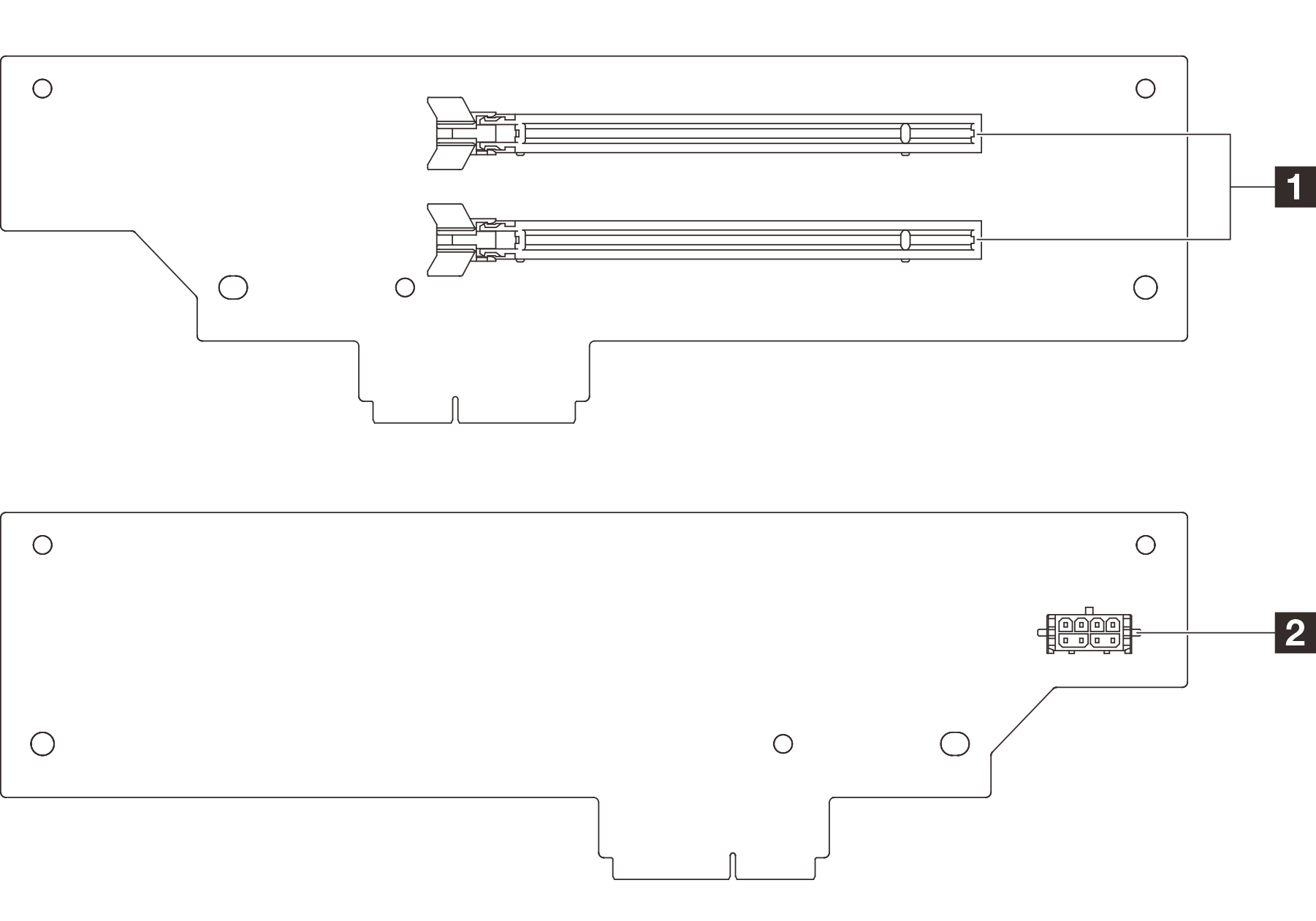

Placa riser PCIe Gen4 de dois slots​

Figura 1. Conectores da placa riser PCIe Gen4 de dois slots

1 Slots PCIe (x2)

2 Conector de energia da placa riser

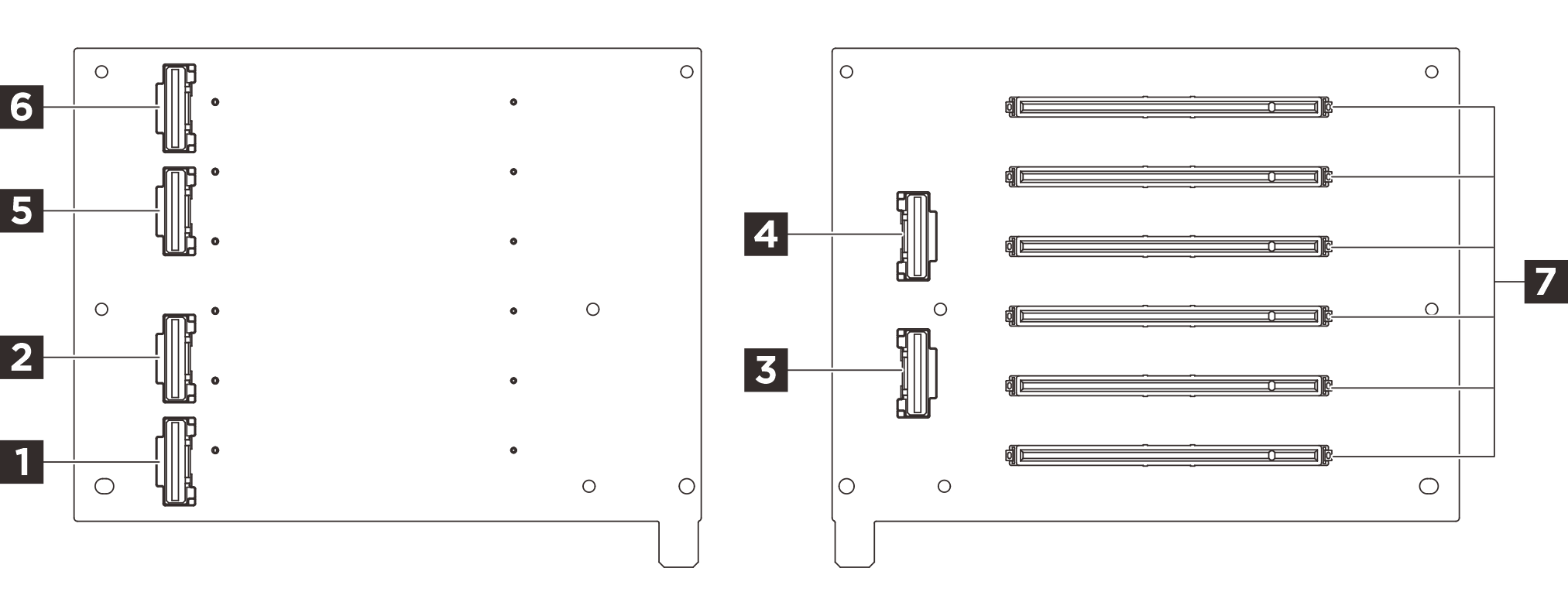

Placa riser PCIe Gen5 de seis slots (HH)​

Figura 2. Placa riser PCIe Gen5 de seis slots (HH)

1 Conector R1	2 Conector R2
3 Conector R3	4 Conector R4
5 Conector R5	6 Conector R6
7 Slots PCIe (x6)

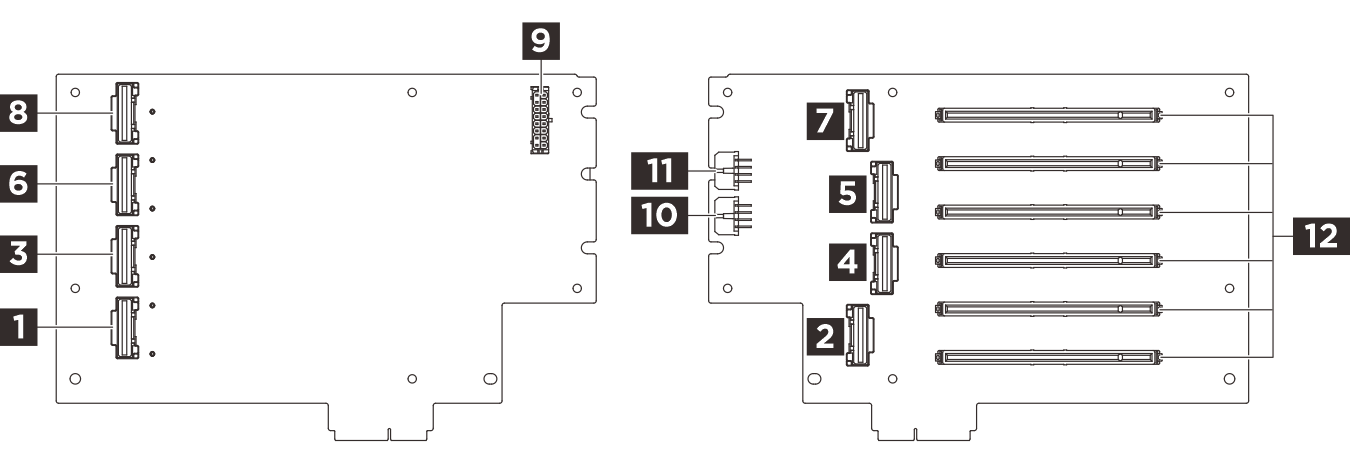

Placa riser (FH) Gen5 PCIe de seis slots​

Figura 3. Placa riser (FH) Gen5 PCIe de seis slots

1 Conector R1	2 Conector R2
3 Conector R3	4 Conector R4
5 Conector R5	6 Conector R6
7 Conector R7	8 Conector R8
9 Conector de energia da placa riser	10 Conector 2 de energia de GPU
11 Conector 1 de energia de GPU	12 Slots PCIe (x6)
